ТШ-1 Верстат точильно-шліфувальний настільний
схеми, опис, характеристики

Відомості про виробника точильно-шліфувального верстата моделі ТШ-1

Виробником точильно-шліфувального верстата моделі ТШ-1 є Оршанський верстатобудівний завод «Червоний борець» , заснований у 1900 році.

ТШ-1 точильно-шліфувальний верстат настільний. Призначення, сфера застосування

Верстати настільні точильно-шліфувальні із двома колами ТШ-1 призначені для виконання слюсарних робіт.

Верстат точильно-шліфувальний ТШ-1 призначений для зняття задирок, фасок, обдирки литників, для заточування та доведення металорізального деревообробного та іншого інструменту - свердел, різців, ножів. При застосуванні відповідних пристроїв можуть бути використані для шліфування та полірування деталей.

Загальне компонування точильного верстата ТШ-1

Верстат ТШ-1 складаються із зварної тумби 1, на якій встановлений електродвигун. До тумби кріпляться ггвинтами два захисні кожухи.

Установка підручників 5 і 6 у необхідному положенні проводиться переміщенням їх у пазах кронштейнів 7 і 8, які, у свою чергу, кріпляться до підставки (тумби) і можуть переміщатися щодо неї.

На валу електродвигуна є планшайби для встановлення кіл. Кріплення кіл див. рис. 2. Перелік органів керування та графічних символів наведено у табл. 5.

Обробка виробів на верстаті ТШ-1

Перед початком роботи зробити правку кіл.

Для зміни кола на верстаті ТШ-1 зняти кришку кожуха, відвернути фланець, зняти коло. Нове коло встановити у зворотному порядку. При встановленні вузьких кіл на верстат використовуються проставки Н=8 мм і Н=12мм.

• Для кіл Н=50 мм проставка не встановлюється;
• Для кіл Н=32...40 мм встановлюється проставка Н=8 мм;
• Для кіл Н=20 мм встановлюються проставки Н=12 мм;
• Для кіл Н=10...16 мм встановлюються обидві проставки.

Для підключення пиловідсмоктувального агрегату на верстаті є роз'єм кріплення патрубка (див. рис.6):

• на верстаті моделі ТШ-1 рознімання розташовані на задніх стінках кожухів;
• на верстаті моделі ТШ-2 роз'єм розташований на задній стінці тумби.

Модифікації точильно-шліфувального верстата ТШ-1

ТШ-1 - універсальний точильний шліфувальний верстат

ТШ-1 виконання 10 - універсальний точильний шліфувальний верстат зі світильником

ТШ-1 виконання 01 - універсальний точильний шліфувальний верстат підвищеної потужності

Аналоги точильно-шліфувального верстата ТШ-1

ГС555 - Ø200 - виробник Гомельський завод верстатних вузлів

ВЗ-879-01 - Ø200 - виробник Візас, ВАТ м. Вітебськ

Тч250 - Ø250 - виробник Кіровський верстатобудівний завод, ВАТ, м. Кіров

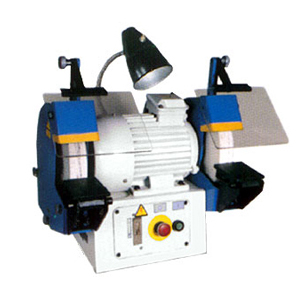

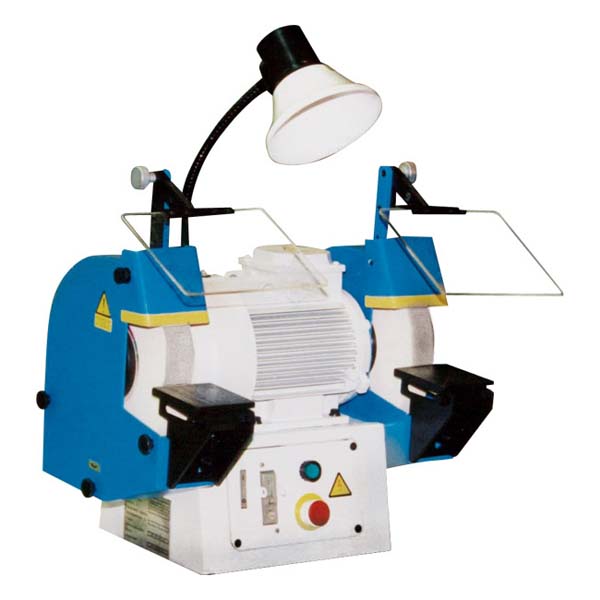

Загальний вигляд точильно-шліфувального верстата ТШ-1

Фото токарного верстата TŠ-1

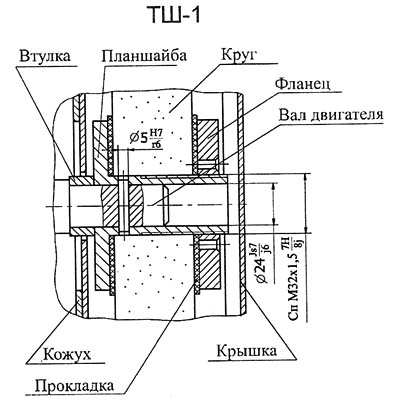

Кріплення шліфувального круга точильно-шліфувального верстата ТШ-1

Кріплення шліфувального круга точильного верстата ТШ-1

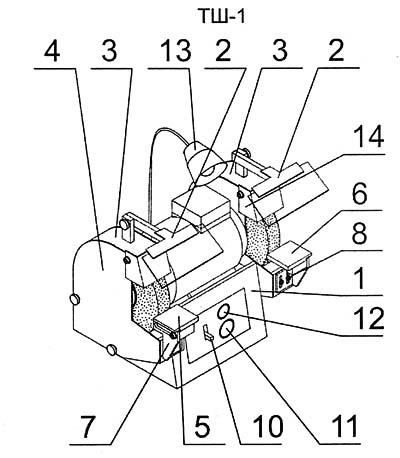

Розташування складових частинин та органів керування точильно-шліфувального верстата ТШ-1

Розташування частинин та керування точильним верстатом ТШ-1

Специфікація складових частинин та органів керування точильно-шліфувальним верстатом ТШ-1

1. Тумба - ТТГ-1.20.0.000.0.00
2. Кронштейн - ТШ-1.50.1.000.0.00
3. Кожух лівий - ТШ-1.10.0.000.0.00, Кожух правий ТШ-1.10.0.000.0.00-01
4. Кришка - ТШ-1.40.0.000.0.00
5. Підручник - TŠ-2.50.0.000.0.00
6. Підручник - TŠ-2.50.0.000.0.00
7. Кронштейн - ТШ-2.00.0.209.1.00
8. Кронштейн - ТШ-2.00.0.209.1.00
9. Коробка
10. Електроустаткування
• виконання базовое - ТШ-2.80.0.000.0.00
• виконання 10 - ТШ-2.80.0.000.0.00-01
• виконання 01 - ТШ-1.80.0.000.0.00
11. Кнопка "Стоп"
12. Кнопка "Пуск"
13. Светильник НКП03-60-00ЗУХЛ4 ТУЗ.62-00214267-088-00

Електроустаткування точильного верстата ТШ-1

На верстатах установлены:

• електродвигатель М1, работающий в режиме трехфазного увімкнення
• вводный автомат QF1
• пускатель електромагнитный КМ1
• кнопка пуск SB2
• кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задньої стенке подставки (тумбы) к вводному выключателю QF1.

Подключение верстата к електросети

1. счетчик електроенергии должен быть установлен не ниже, чем на 10А.
2. снять панель керування, отсоединить вводной выключатель QF1 і подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) верстата (РЕ).
3. Произвести пробный пуск електродвигуна кратковременным включением его в сеть без нагрузки.
4. Проверить направление обертання кругов. При необходимости поменять фазировку електродвигуна.

Первоначальный пуск верстата ТШ-1

Сечение питающих проводов должно быть не менее 1,0 мм² медных или 2,5 мм² алюминиевых.

Опис роботи в режиме трехфазного увімкнення (рис. 5)

Увімкненням вводного выключателя QF1 подается напряжение на верстат. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 і подает напряжение на обмотки трехфазного електродвигуна.

Останов електродвигуна производится нажатием на кнопку SB1 «Стоп». При етом происходит відключення магнитного пускателя КМ1.

Захист електроустаткування от перегрузки производится електротепловым реле FP1.

Відомості о расцветке проводов:

• черный цвет провода — силовые ланцюги
• красный цвет провода — ланцюги керування
• зелено-желтый цвет провода — ланцюги защиты

Схема електрична точильно-шлифовального верстата ТШ-1 (виконання 01)

Електрична схема точильного верстата ТШ-1

Схема електрична точильно-шлифовального верстата ТШ-1 (виконання 10)

Електрична схема точильного верстата ТШ-1

Технічні характеристики точильного шлифовального верстата ТШ-1

Наименование параметра	ТШ-1	ТШ-2	ТШ-3	ТШ-4
Шлифовальный круг по ГОСТ 2424-83 на керамической связке
Наружный диаметр круга, мм	250	300	400	400
Высота круга, мм	10..40	10..50	50	50
Посадочный диаметр круга, мм	32	76	127	203
Диаметр изношенного круга, мм	140	150	240
Класс неуравновешенности	1, 2	1, 2	1, 2
Высота центров от основания, мм	265	950	950	950
Шпидель
Частота обертання, 1/мин	1500	1500	950	1440
Максимальная скорость різання, м/с	19,5	23,5	20
Електроустаткування
Питающая сеть	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц
Електродвигун привода, кВт	2,2	2,2	3,0	7,5
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	610 х 470 х 615	610 х 470 х 1340	660 х 600 х 1670	1000 х 620 x 1315
Масса верстата, кг	82	112	220	560
