СФ-1 Верстат свердлильно-фрезерний настільний. Призначення та сфера застосування

Настільний верстат СФ-1 призначений для виконання свердлильно-фрезерних робіт та нарізування різьблення.

Простота конструкції верстата СФ-1 забезпечує легкість керування, надійність та довговічність.

Принцип роботи та особливості конструкції верстата

Застосування направляючих типу "ластівчин хвіст" дає стабільність роботи при фрезеруванні.

Верстат СФ-1 має упор, що переставляється глибини свердління, що створює зручність в роботі. Стіл має фіксацію в усіх напрямках.

Верстат комплектується частотним перетворювачем безступінчастого регулювання швидкості обертання шпинделя.

За окрему платню верстати комплектуються тумбою.

Комплект поставки (входить у ціну) свердлильно-фрезерного верстата СФ-1:

• Верстат у зборі
• Патрон 16В18 (ГОСТ8522);
• Ремонт СФ-1.90.0.201.0.00 (КМ3-КМ2);
• Оправлення СФ-1.90.0.202.0.00 (для встановлення патрона);
• Ключ 7811-0004 НД2;
• Ключ 7811-0023 НД2;
• Ключ 7811-0025 НД2;
• Технічна документація.

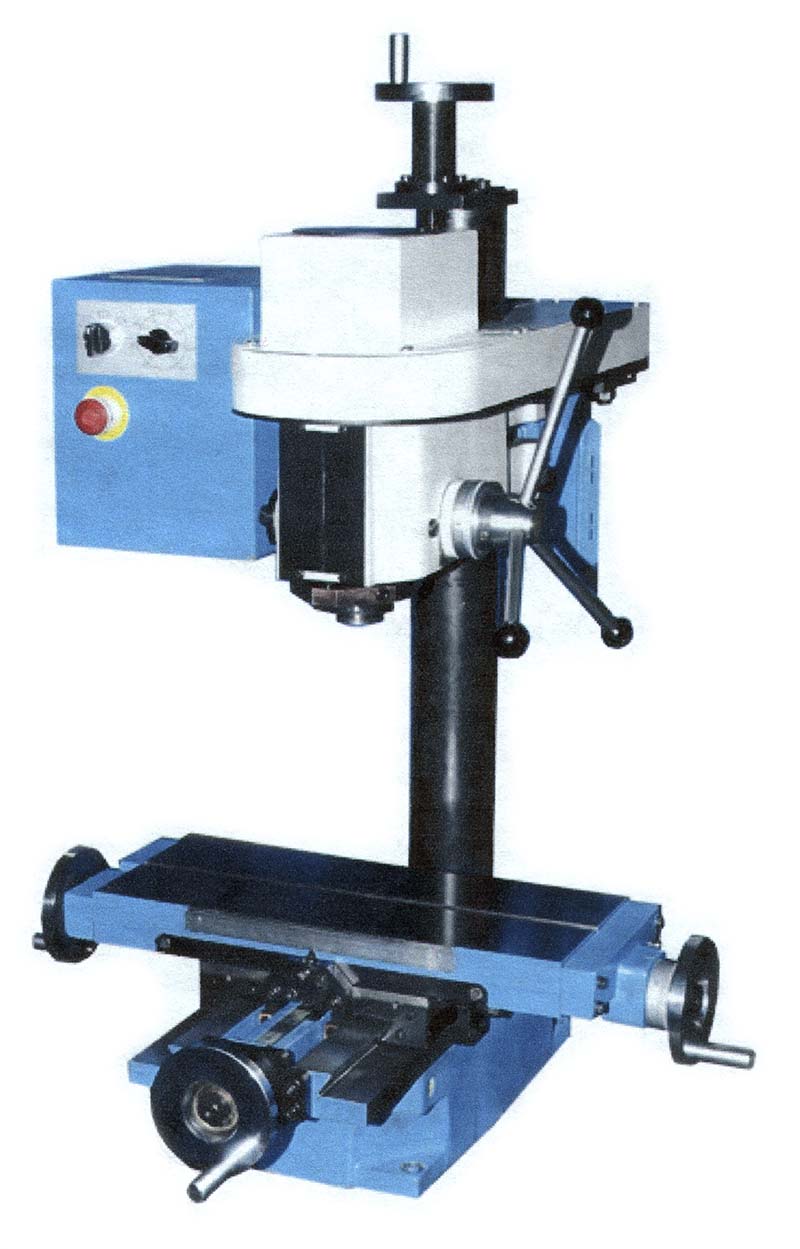

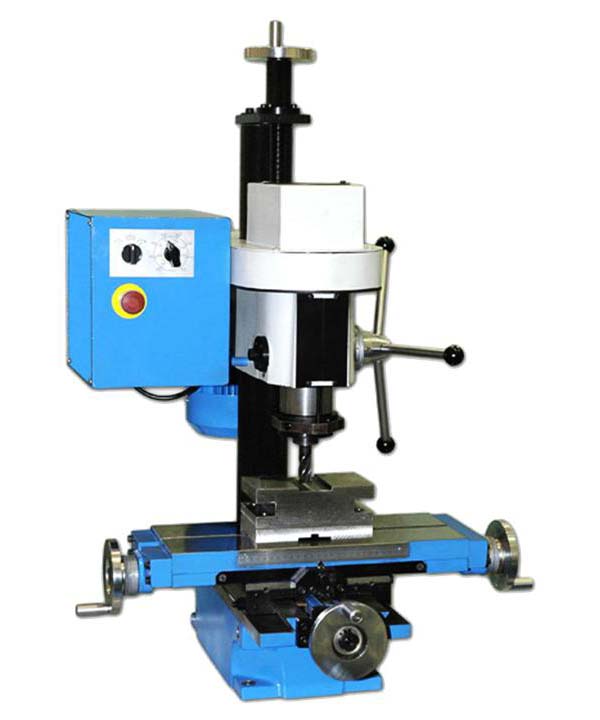

Загальний вигляд свердлильно-фрезерного настільного верстата СФ-1

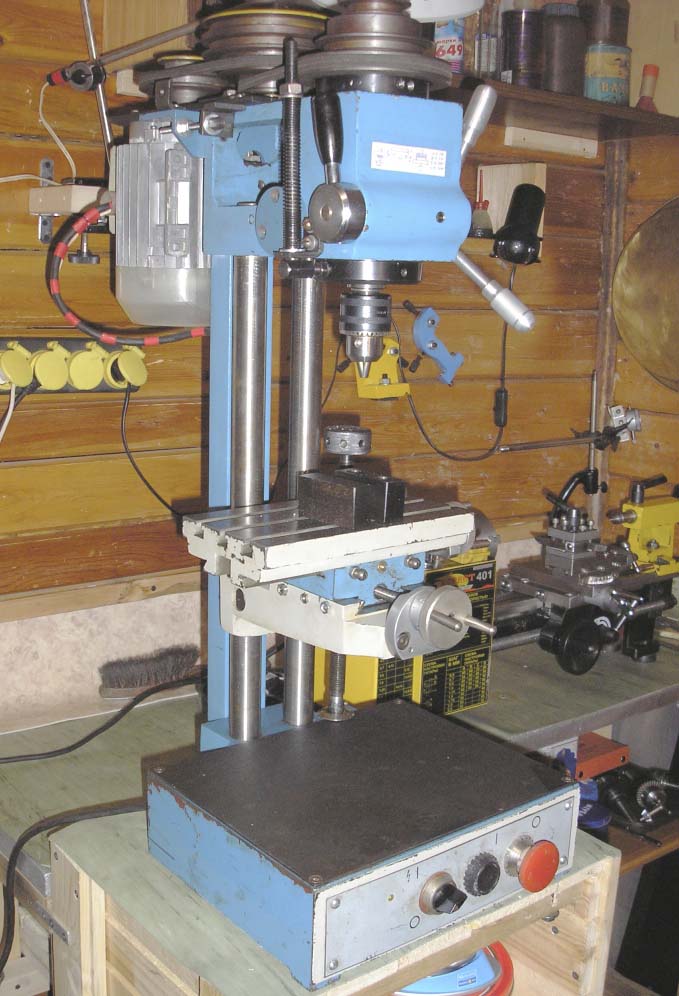

Фото свердлильно-фрезерного настільного верстата СФ-1

Фото свердлильно-фрезерного настільного верстата СФ-1

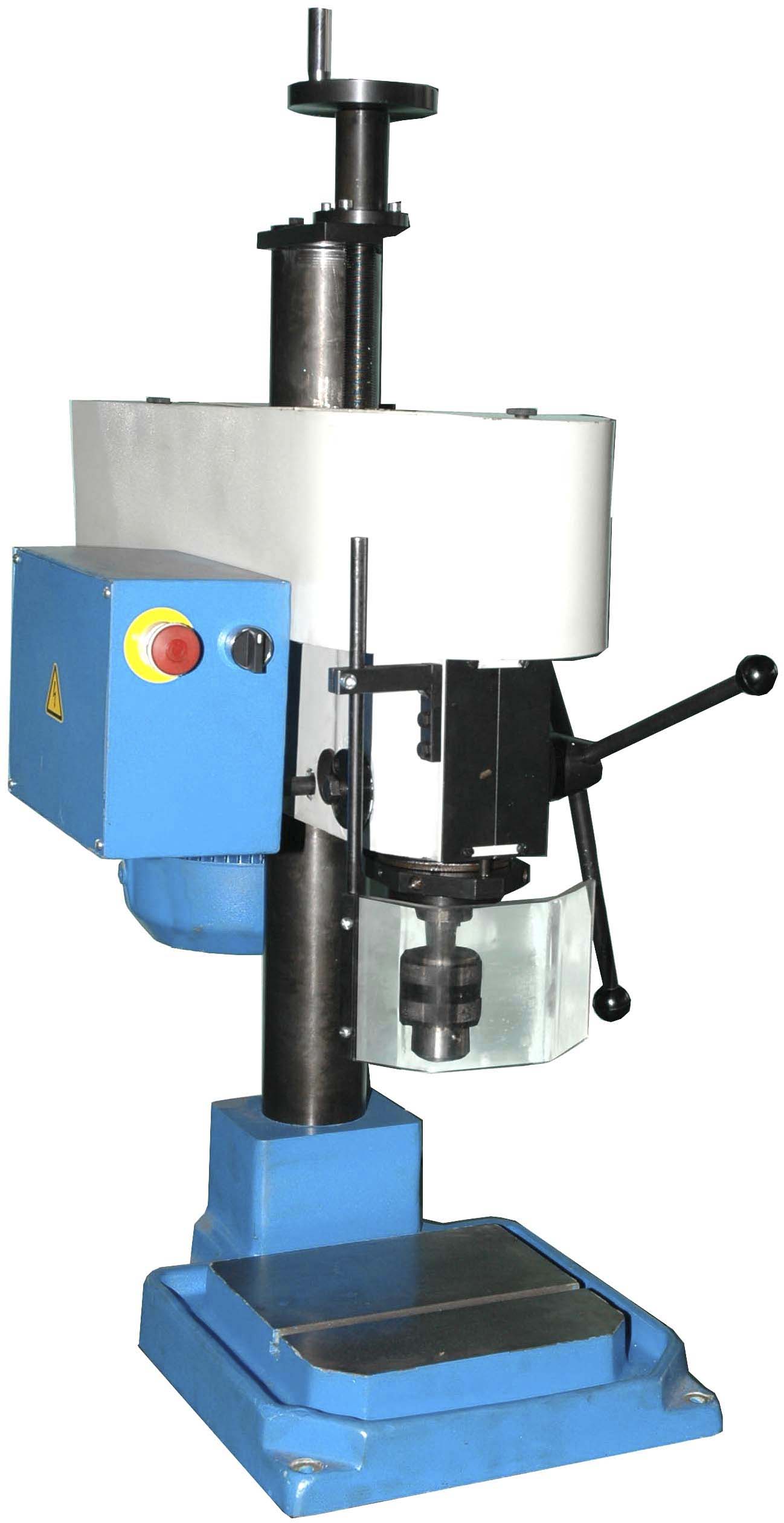

Фото свердлильного настільного верстата СФ-1 наповнення 07

Фото свердлувального настільного верстата СФ-1 наповнення 07. Дивитись у збільшеному масштабі

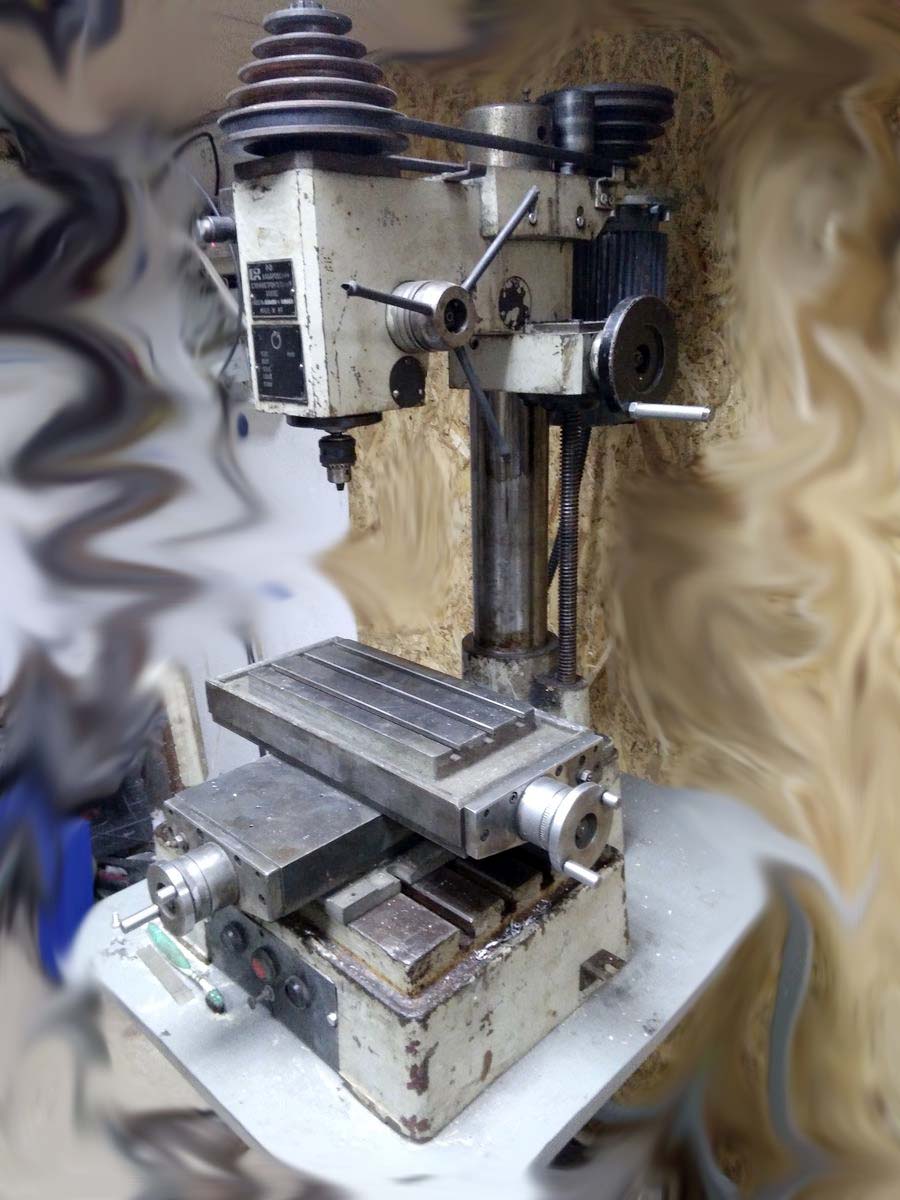

Фото свердлильно-фрезерного настільного верстата СФ-1 СВСЗ

Фото свердлильно-фрезерного настільного верстата СФ-1 Хабаровського СЗ

СФ-1 Верстат свердлильно-фрезерний настільний. Відео.

Технічні характеристики свердлильно-фрезерного настільного верстата СФ-1

Найменування параметру	2M112	СФ-1 ісп.07	СФ-1
Основні параметри верстата
Найбільший діаметр свердління, мм	Ø 12	Ø 23	Ø 23
Найбільший діаметр розсвердлювання, мм		Ø 35	Ø 35
Найбільший діаметр одержуваної різьби, мм		-	Ø 35
Найбільший діаметр встановлюваної фрези, мм	-	-	Ø 76
Найменша та найбільша відстань від торця шпинделя до столу	0..400	323..423	90..370
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	190
Робочий стіл
Ширина робочої поверхні столу, мм	250 х 250	250 х 250	450 x 180
Число Т-подібних пазів	3	1	1
Поздовжнє переміщення столу, мм	-	-	260
Поперечне переміщення столу, мм	-	-	150
Шпиндель
Найбільше переміщення шпиндельної головки (траверси) колоною, мм		200	280
Хід гільзи шпинделя (пінолі), мм	100	100	100
Частота обертання шпинделя, об/хв	450, 800, 1400, 2500, 4500	320, 520, 810, 1350, 2100	300..1500/300..3000 (Б/С)
Кількість швидкостей шпинделя	5	5	б/с
Конус шпинделя	Морзе В18	Морзе 3-АТ6 ГОСТ 25557-82 (внутр.	Морзе 3-АТ6 ГОСТ 25557-82 (внутр.)
Поворот голівки у горизонтальній площині, град		±30°	±30°
Привід
Електродвигун приводу головного руху, кВт	0,55	1,5	1,5
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	795 х 370 х 950	705 х 440 х 1005	825 х 710 х 1005
Маса верстата, кг	120	150	200
