6Н80Ш Верстат консольно-фрезерный широкоуніверсальний
характеристики, схеми, опис

Відомості про виробника фрезерного верстата 6Н80Ш

Фрезерный верстат 6Н80Ш выпускался предприятием Вильнюсский станкостроительный завод "Жальгирис".

В 1947 году станкостроительный завод «Жальгирис» выпустил первую продукцию - 13 настольно-сверлильных верстатів.

В 1949 году было начато освоение более сложной продукции – поперечно–строгальных верстатів, за которыми післядовало производство горизонтальных, вертикальних і универсальных консольно–фрезерных верстатів.

6Н80Ш Верстат консольно-фрезерный широкоуніверсальний. Назначение, область применения

Верстат широкоуніверсальний консольно-фрезерный 6Н80Ш предназначен для фрезерування всевозможных деталей небольшого размера из стали, цветных металлов, пластмасс і других материалов.

Модели консольно-фрезерных верстатів: 6н10, 6н80, 6н80г, 6Н80Ш, составляют линейку фрезерных верстатів нулевого типоразмера (Стол 200 х 800 мм). Базовая модель линейки модель 6н80г, а моделі 6н10, 6н80, 6Н80Ш — его модификации.

Особливості конструкції і принцип роботи верстата 6Н80Ш

Широкоуніверсальний фрезерный верстат 6Н80Ш в отличие от вертикального і горизонального верстатів имеет 2-а шпинделя: горизотальный і вертикальний.

Режим роботи верстата 6Н80Ш

При высоких і средних числах оборотів шпинделя пределы использования верстатів ограничены, головним образом, допустимыми значениями швидкостей різання для фрез і мощностью електродвигуна головного руху.

Если на некоторых режимах возникают вибрации, то рекомендуется изменить величину подачі на зуб или применить фрезы з неравномерным шагом і большим углом наклона стружечных канавок.

Для достижения високою чистоты поверхностей і високою точності размеров при работе фрезами из быстрорежущей стали рекомендуется работать при подаче на зуб S = 0,02..0,03 мм, при глубине фрезерування t = 0,3..0,5 мм і скорости різання V = 17..25 м/мин.

Загальний вигляд широкоуніверсального консольно-фрезерного верстата 6Н80Ш

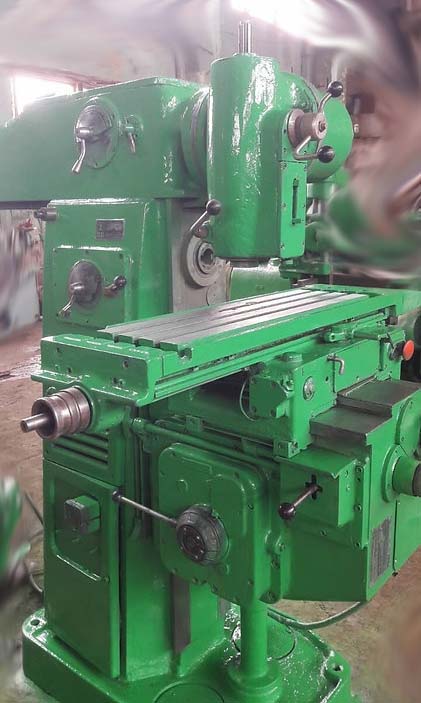

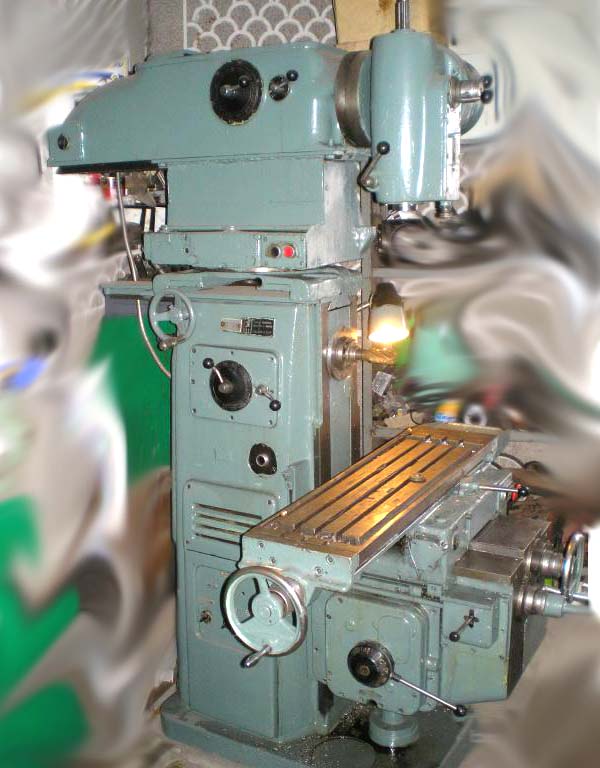

Фото консольно-фрезерного верстата 6Н80Ш

Фото широкоуніверсального консольно-фрезерного верстата 6Н80Ш. Дивитись у збільшеному масштабі

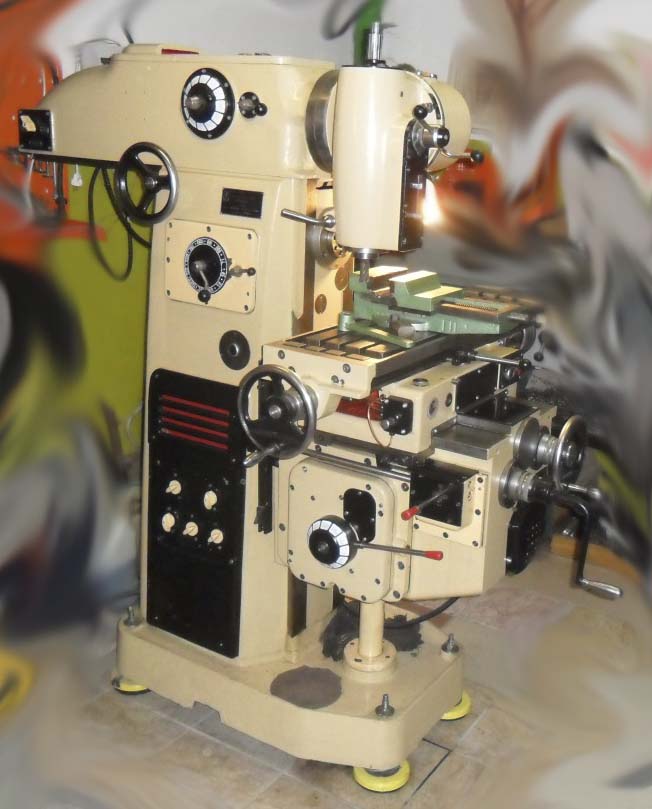

Фото консольно-фрезерного верстата 6Н80Ш4

Фото широкоуніверсального консольно-фрезерного верстата 6Н80Ш. Дивитись у збільшеному масштабі

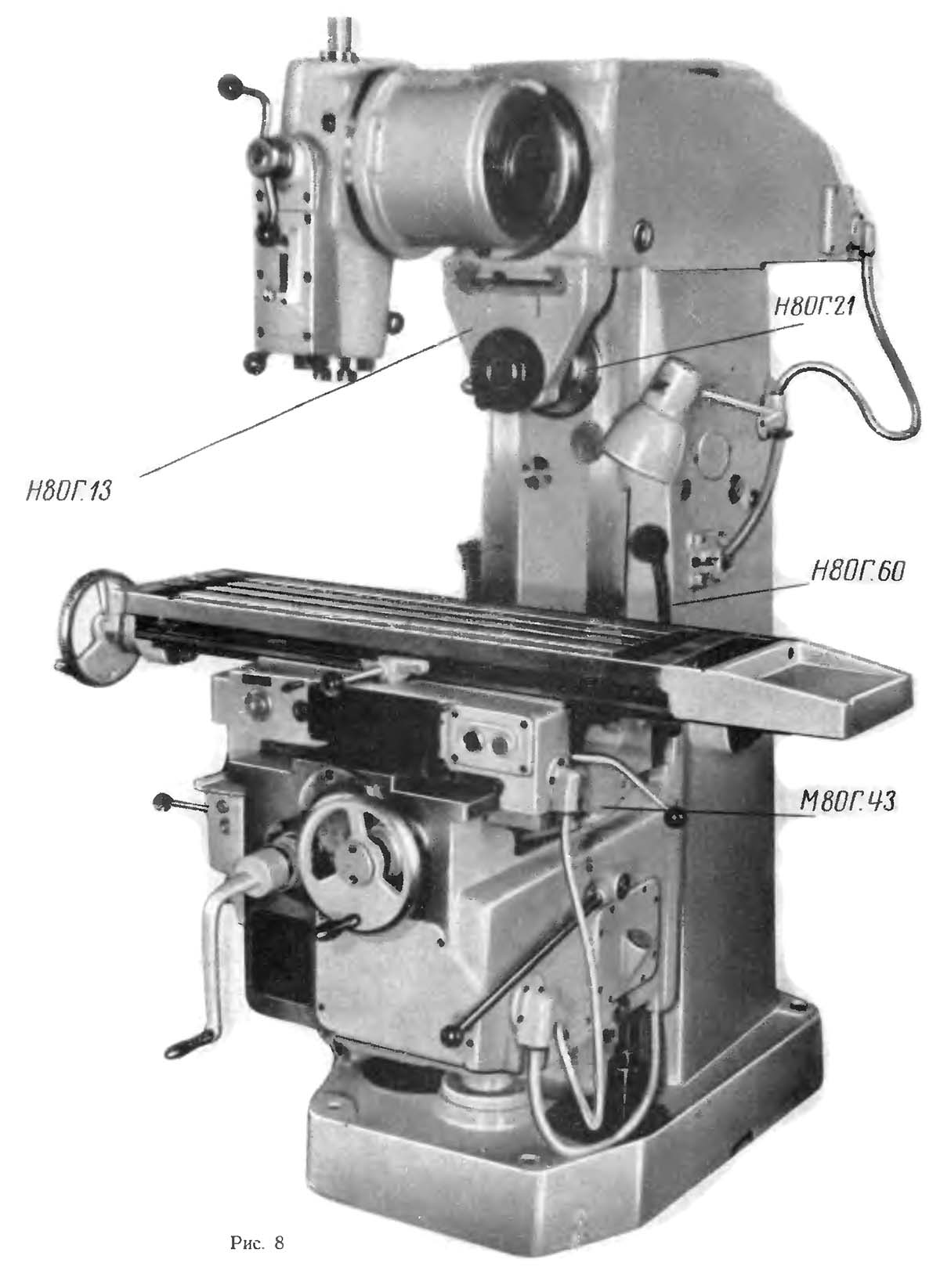

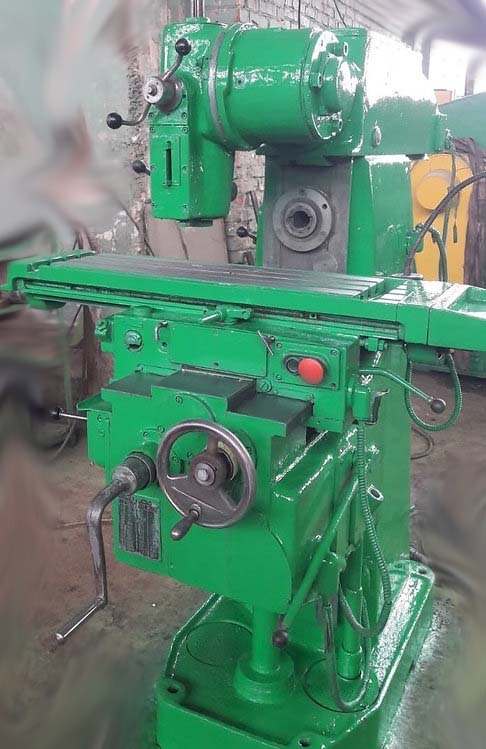

Фото фрезерного верстата 6Н80Ш

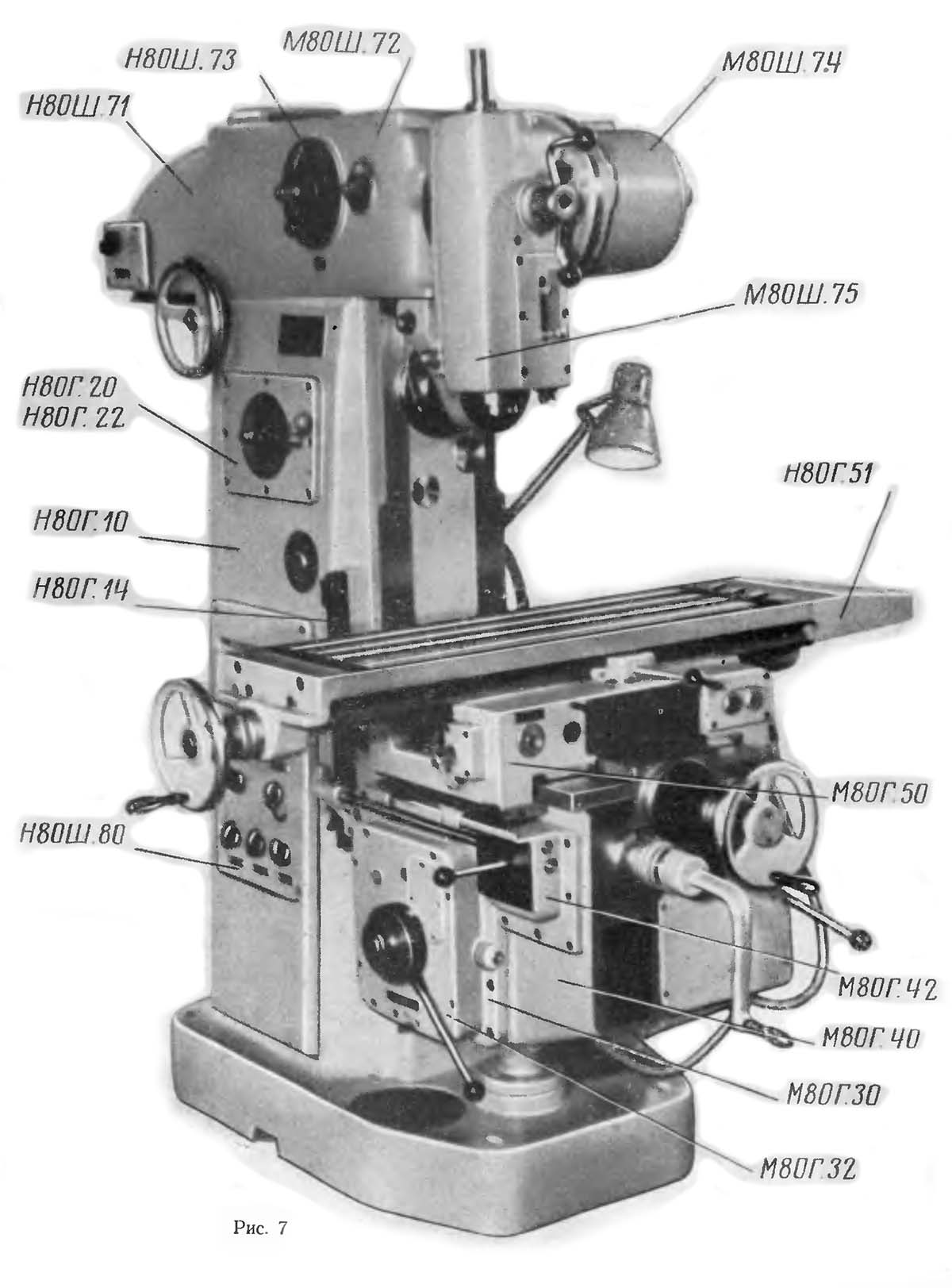

Фото фрезерного верстата 6Н80Ш

Фото фрезерного верстата 6Н80Ш

Фото фрезерного верстата 6Н80Ш

Схема кінематична консольно-фрезерного верстата 6Н80Ш

Кінематична схема фрезерного верстата 6Н80ш

Кінематична схема вертикально-фрезерного верстата 6Н80Ш. Дивитись у збільшеному масштабі

Пристрій і робота верстата 6Н80Ш

Главный привід верстата 6Н80Ш

Кинематические схеми головного приводу верстатів 6Р80Г і 6Р80 одинаковы. Вращение шпинделя осуществляется от електродвигуна через клиноременную передачу і коробку швидкостей. При перемещении блоков шестерен на валу II-II і переключении шестерен перебора на шпинделе получается 12 швидкостей.

Кінематична схема головного приводу верстата 6Н80Ш аналогична схеме верстатів 6Р80Г і 6Р80, только перебор размещен на отдельном валу і вместе со шпинделем встроен во фрезерную головку.

Привід подач верстата 6Н80Ш

Кінематична схема приводу подач одинакова для всех верстатів. Вращение валов VIII, IX, X, XI, XII, XIII приводу подач осуществляется от електродвигуна.

Рабочая подача осуществляется при отключенной електромагнитной муфте. Вращение от коробки подач передається через обгонную муфту на вал консоли XIV.

Кинематическая ланцюг ускоренных перемещений стола идет от електродвигуна через валы VIII, IX, X, XIII, електромагнитную муфту, обгонную муфту і вал консоли XIV.

Увімкнення і реверсирование продольных, поперечных і вертикальних подач производится двухсторонними кулачковыми муфтами 25, 32, 39.

Станина верстата 6Н80Ш

Станина верстатів состоит из основания, стойки, електрошафи і кожуха.

На основании установлены: стойка, кронштейн з гайкой гвинта подъема консоли і насос охлаждения.

Внутренняя полость основания является резервуаром для охлаждающей жидкости.

С правой стороны стойки прикреплен електрошкаф, в верхней частини — коробка швидкостей і механізм переключения швидкостей.

Особенностью станины верстата 6Н80Ш является наличие фланца в верхней її частини для крепления фрезерной головки.

Коробка швидкостей і шпиндель верстата 6Н80Ш

Привід шпинделя верстатів 6Н80Ш состоит из електродвигуна, клиноременной передачи, шестиступенчатой коробки швидкостей, шпинделя, перебора і выдвижной гильзы, размещенных в корпусе фрезерной головки.

В качестве передньої опори шпинделя применены двухрядные роликовые підшипники з посадкой внутреннего кольца на конус. Для восприятия осевых усилий в задньої опоре установлены радиально-упорные шарикопідшипники.

Консоль і коробка подач верстата 6Н80Ш

Привід подач размещен в консоли. Спереди, в нижнюю часть консоли, встроен фланцевый електродвигатель, з левой стороны консоли крепится коробка подач з механізмом переключения подач і механізмом увімкнення вертикального переміщення консоли, а з правой — механізм переміщення салазок.

12-ступенчатая коробка кроме ланцюги рабочих подач имеет ланцюг ускоренного ходу. В коробке подач расположена предохранительная муфта, исключающая возможность поломки шестерен при перегрузке.

На одном валу з предохранительной муфтой смонтированы електромагнитная муфта і обгонная муфта. Увімкнення быстрых перемещений стола, салазок і консоли осуществляется кнопкой, расположенной на передньої стенке салазок.

Рукоятка і маховик ручных перемещении стола в поперечном і вертикальном направлениях расположены на консоли спереди.

Механізм переключения подач состоит из рукоятки, диска з профильными пазами і рычагов. При движении рукоятки вверх или вниз диск поворачивается і рычаги перемещают вилки з шестернями.

Увімкнення механического переміщення консоли і салазок осуществляется при помощи рукояток, расположенных з левой і правой сторон консоли. Направление руху рукоятки мнемонически увязано з направлением руху консоли і салазок.

Задня стенка консоли выполнена в виде направляючих профиля «ласточкин хвост».

С правой стороны сзади консоли находится рукоятка для закрепления консоли на стойке.

Верхня часть консоли имеет прямоугольные направляющие, по которым перемещаются салазки.

Стол і салазки верстата 6Н80Ш

Салазки перемещаются в поперечном направлении на консоли і имеют направляющие для стола.

Со столом связан винт поздовжньої подачі. В салазках находятся конические шестерни, вращающие винт, рукоятка і механізм увімкнення поздовжньої подачі стола.

Для роботи методом попутного фрезерування предусмотрен механізм выборки зазоров между резьбой ходового гвинта і гаек.

При работе методом встречного фрезерування сильно изнашивается ходовой винт. Поетому, когда на станке длительное время выполняется одна работа, следует менять участок роботи гвинта.

Схема електрична вертикально-фрезерного верстата 6Н80Ш

Електрична схема фрезерного верстата 6Н80Ш

Схема електрична консольно-фрезерного верстата 6Н80Ш. Дивитись у збільшеному масштабі

Електроустаткування фрезерного верстата 6Н80Ш

Електроустаткування, установленное на станке, рассчитано на напряжение силовой ланцюги 380 В, 50 Гц трехфазного переменного тока. В ланцюги керування применены наступні напряжения:

• ланцюг магнитных пускачів ~ 110 В
• ланцюг електродинамического торможения ~ 55 В
• ланцюг електромагнитной муфты — 24 В
• ланцюг местного освещения ~ 36 В
• ланцюг сигнальной лампы ~22 В

Увімкненням вводного выключателя ВВ подается напряжение на зажимы Л11, Л21, Л31, т.е. в ланцюг електродвигателей і ланцюг керування. При нажатии кнопки 2КУ "ПУСК" срабатывает магнитный пускатель К, который, замкнув свои контакты в силовой ланцюги, включает електродвигатели приводу шпинделя 1п или универсальной головки 4Д (для верстата 6н80ш), приводу подачі 2Д і електронасос 3Д.

Для раздельной роботи електродвигателей имеются выключатели ПН, ПНГ (для верстата 6Н80Ш), ВП, ВН, которые при необходимости выключают: ПН - електродвигатель приводу шпинделя 1Д, ПНГ - електродвигатель приводу универсальной головки 4Д (для верстата 6Н80Ш), ВП - електродвигатель приводу подачі 2Д і ВН - електронасос охлаждения 3Д.

Выключателем ПН также меняется направление обертання електродвигуна 1Д, а выключателем ПНГ — Направление обертання електродвигуна 4Д (для верстата 6Н80Ш).

Нажатием кнопки 1КУ "СТОП" отключается магнитный пускатель К, который, в свою очередь, выключает все електродвигатели. После отключения електродвигателей катушка контактора торможения КТ еще некоторое время остается включенной, питаясь за счет напряжения, индуктированного в статорах двигателей затухающими магнитными полями роторов. При достаточном снижении индуктированного в статорах напряжения контактор КТ отключается и, замкнув свои контакты в точках 2-4 і 20-ЛЗЗ, при нажатой кнопке "СТОП", подает в ланцюг статора електродвигуна 1Д или 4Д (для верстата 8Н80Ш) постоянный ток. Происходит електродинамическое торможение указанных електродвигателей.

Для кратковременного увімкнення електродвигуна 1Д или 4Д переключении швидкостей установлена кнопка "ТОЛЧОК" 8КУ. Местное освещение включается выключателем ВО.

Захист

Захист електроустаткування верстата в силовой ланцюги осуществляется предохранителями 111 і в ланцюги керування предохранителями 2П і 3П.

Захист електродвигуна приводу шпинделя 1Д от перегрузок осуществляется тепловым реле РТ, которое должно быть отрегулировано на ток 6,5 А, а защита електродвигуна универсальной головки - тепловым реле РТГ, которое должно быть отрегулировано на ток 2,7 а. Заземление выполняется согласно ПУЭ.

6Н80Ш Верстат консольно-фрезерный широкоуніверсальний. Відеоролик.

Технічні характеристики консольного фрезерного верстата 6Н80Ш

Наименование параметра	6Н80Г	6Н80	6Н10	6Н80Ш
Основні параметри верстата
Розміри рабочей поверхности стола, мм	800 х 200	800 х 200	800 х 200	800 х 200
Расстояние от оси шпинделя до поверхности стола, мм	50..350	20..320	-	50..350
