Відомості про виробника токарно-гвинторізного верстата 16Д16АФ1

Виробник універсального токарного верстата 16Д16АФ1 - Середньоволзький верстатобудівний завод СВСЗ , заснований у 1876 році.

Виробництво металорізальних верстатів на Середньоволзькому верстатобудівному заводі вперше почалося наприкінці січня 1926 року. Першим випущеним верстатом на підприємстві був токарно-гвинторізний верстат зі східчастиним шківом моделі ТВ-155В.

У 1934 році на заводі було створено оригінальний токарно-гвинторізний верстат моделі СП-162 з числом швидкостей - 8, числом обертів шпинделя за хвилину - від 24 до 482. На верстаті вперше було встановлено індивідуальний електродвигун потужністю 1,5 кВт.

В 1935 завод першим в СРСР виготовив різьбофрезерний верстат моделі 561, а з військового 1941 приступає до випуску цілої гами різьбофрезерних напівавтоматів: 5А63, 5А64, 5М63, 5М64.

У роки війни завод освоїв випуск токарно-гвинторізного верстата 1615 року і незабаром модернізував його, довівши швидкість шпинделя до 1000 обертів на хвилину.

У 1949 році запущений у серійне виробництво верстат 1616 , у шістдесятих роках моделі - 1В616 та 1А616 , а з початку сімдесятих років почався випуск серії 16Б16 .

З 90-х років минулого століття підприємство СВСЗ випускає токарні верстати під торговою маркою SAMAT .

Верстати виробництва Середньоволзького верстатобудівного заводу, СВСЗ, м. Самара

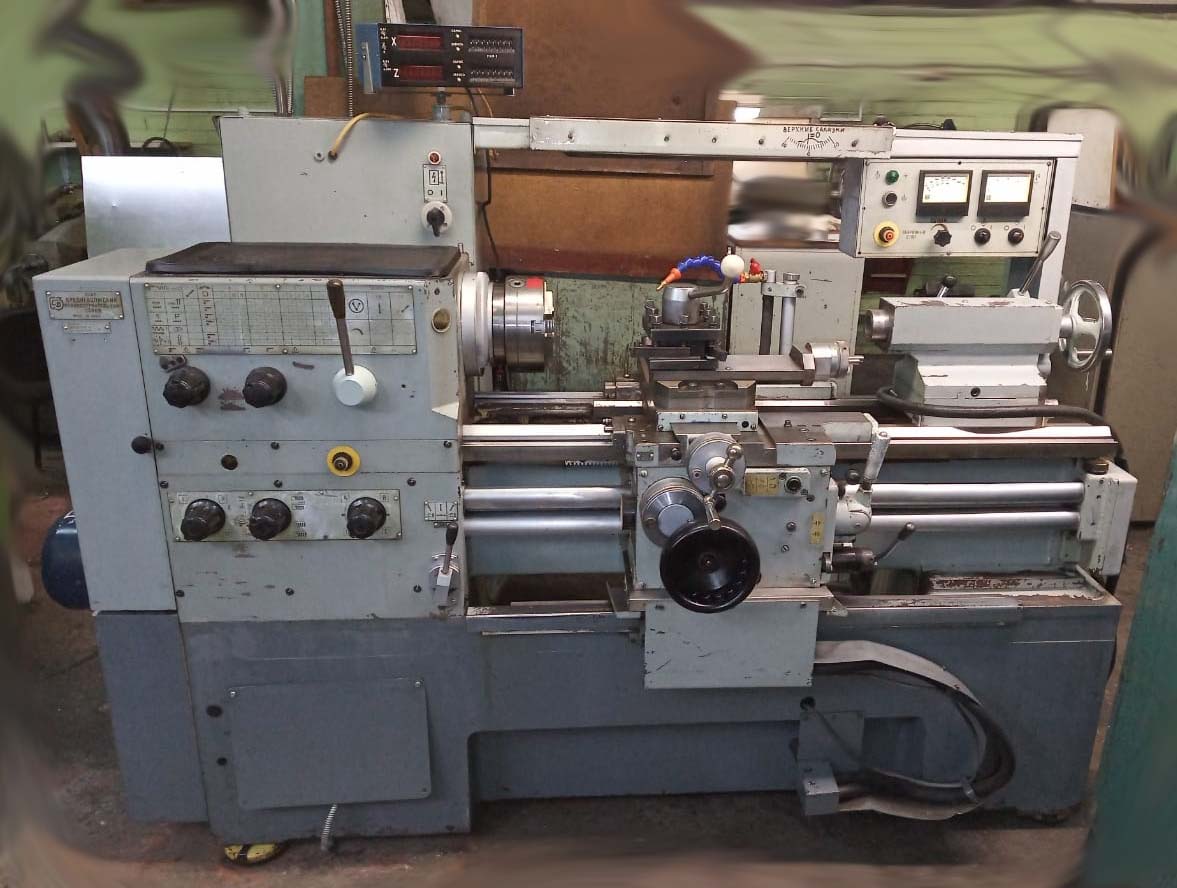

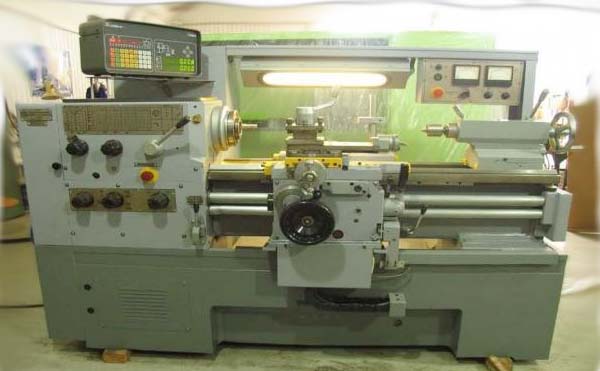

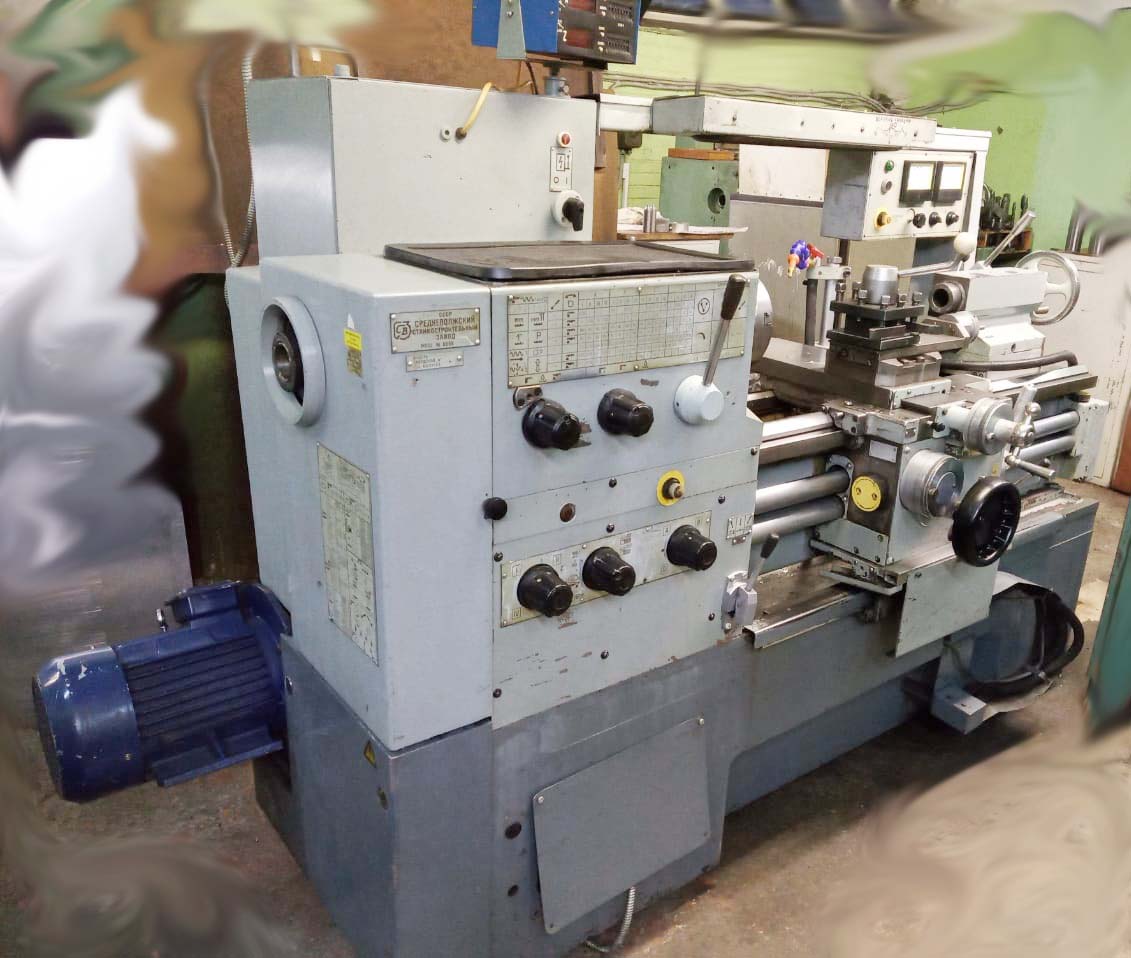

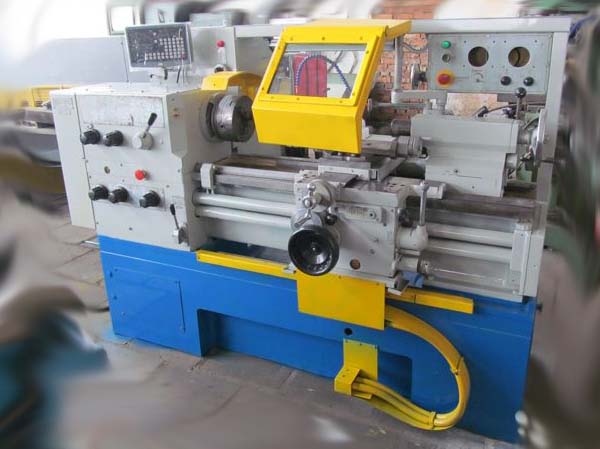

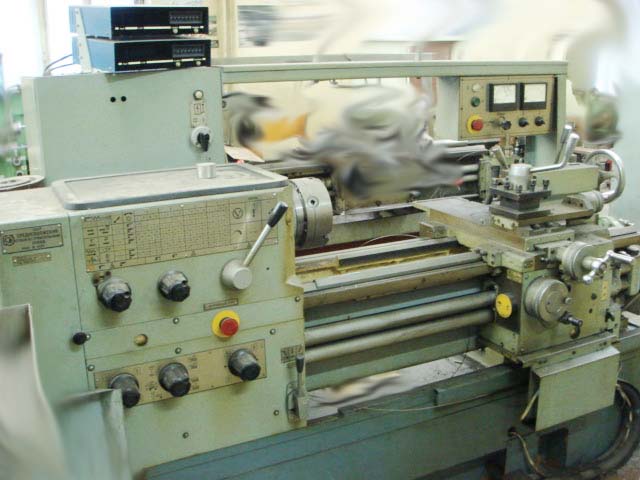

16Д16АФ1 Верстат токарно-гвинторізний особливо високої точності з УЦІ. Призначення та сфера застосування

Верстат 16Д16АФ1 сконструйований на основі базової моделі 16Б16 з високим ступенем уніфікації функціональних вузлів та деталей.

Верстат токарно-гвинторізний особливо високої точності 16Д16АФ1 з УЦІ призначений для виконання різноманітних токарних робіт у центрах, патроні або цангах, а також для нарізування метричної, дюймової, модульної та різьб.

Верстат призначений до виконання фінішних операцій токарної обробки.

З метою тривалого збереження точності верстат необхідно використовувати лише для фінішних та напівчистових операцій.

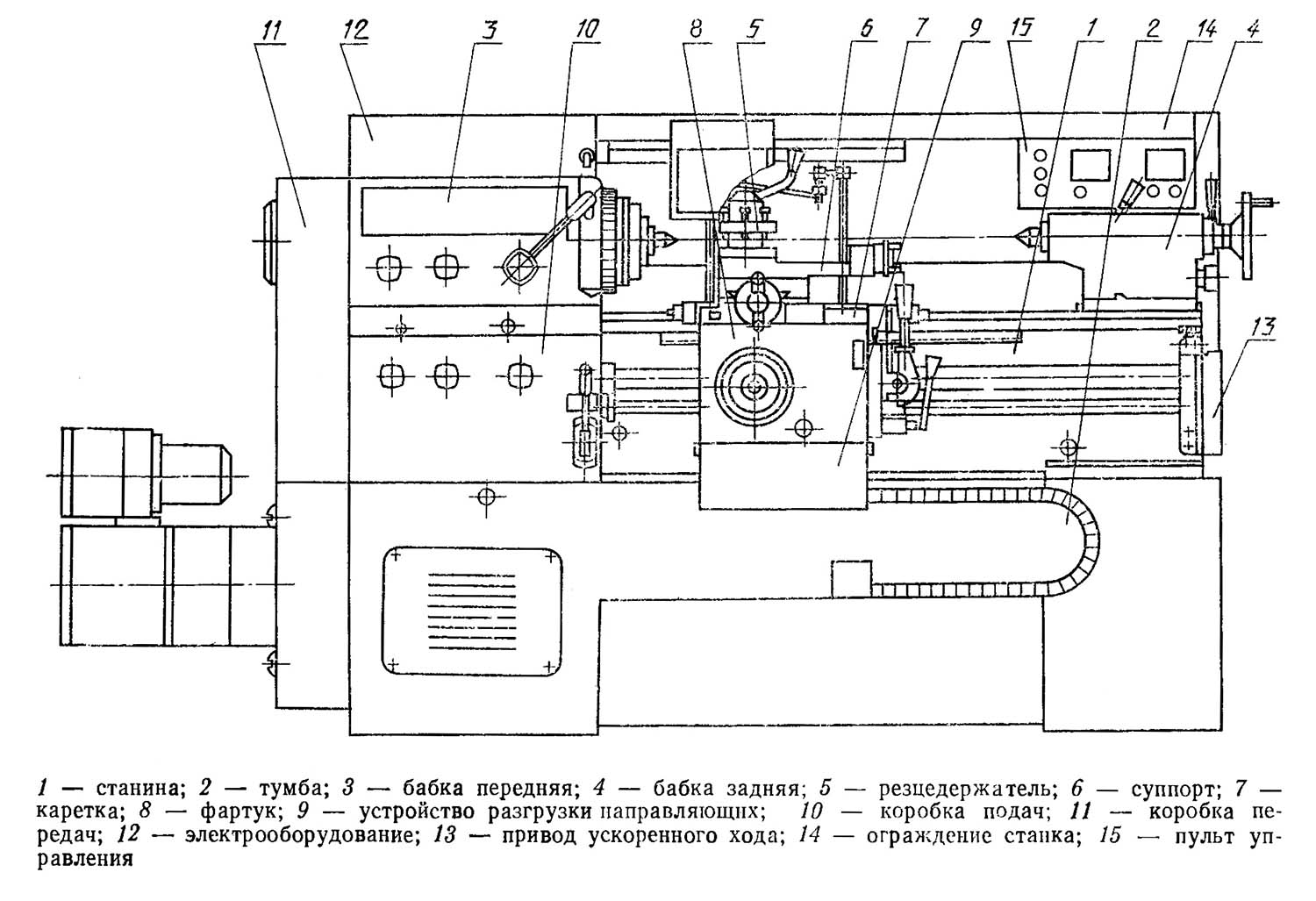

Принцип роботи та особливості конструкції верстата

Верстат має моноблочне виконання.

Привід головного руху складається зі шпиндельної бабки, головного електродвигуна з безступінчастиним регулюванням частоти обертання шпинделя та передачі зубчастиним або полікліновим ременем.

Передача може здійснюватися безпосередньо 1:1 або збільшення крутного моменту через перебір 1:4.

Шпиндель верстата базується на високоточних кулькових радіально-упорних підшипниках типу «Триплекс» та «Дуплекс». Це дозволяє отримати високу точність форми оброблених деталей.

Поздовжні направляючі каретки верстата облицьовані синтетичним матеріалом.

Наявний механізм розвантаження направляючих каретки дозволяє тривалий час зберігати точнісні дані верстата.

Задня бабка має аеростатичні напрямні, що дозволяє зменшити зусилля в момент стругування та переміщення.

Каретка супорта поперечної подачі має мікрометричний лімб.

Пристрій цифрової індикації полегшує відлік розмірів за двома координатами X і Z, а також підвищує точність і стабільність отримання заданих розмірів.

Система вимірювання – фотоелектричний лінійний імпульсний перетворювач. Дискретність відліку з УЦІ становить 0,001 або 0,005 мм.

Верстат має прискорений хід каретки та супорта у поздовжньому та поперечному напрямках.

Керування робітниками та прискореними переміщеннями каретки та супорта здійснюється однією рукояткою, зручно розташованою на фартуху.

Верстат комплектується чотирипозиційним різцеутримувачем та різцеутримувачем з механізмом швидкого відведення різця при нарізанні різьблень.

Частота обертання шпинделя встановлюється ручкою, розташованою на фартуху. Її можна змінювати під час обертання шпинделя.

Клас точності верстатів - А за ГОСТ 8-82Е.

Вид кліматичного виконання УХЛ 4 за ГОСТ 15150-69.

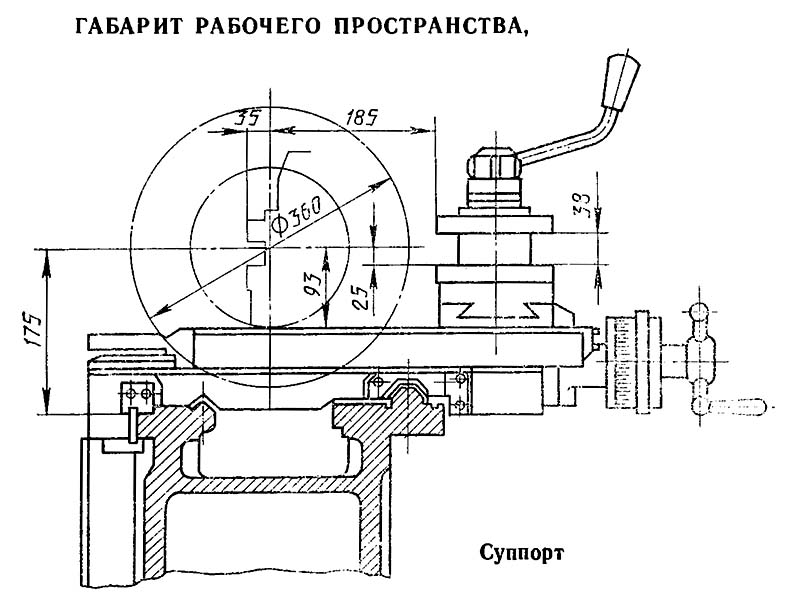

Габарити робочого простору верстата 16Д16АФ1. Ескіз супорта

16Д16АФ1 універсальний токарно-гвинторізний верстат. Габаритні розміри робочого простору

Креслення робочого простору токарного верстата 16Д16АФ1

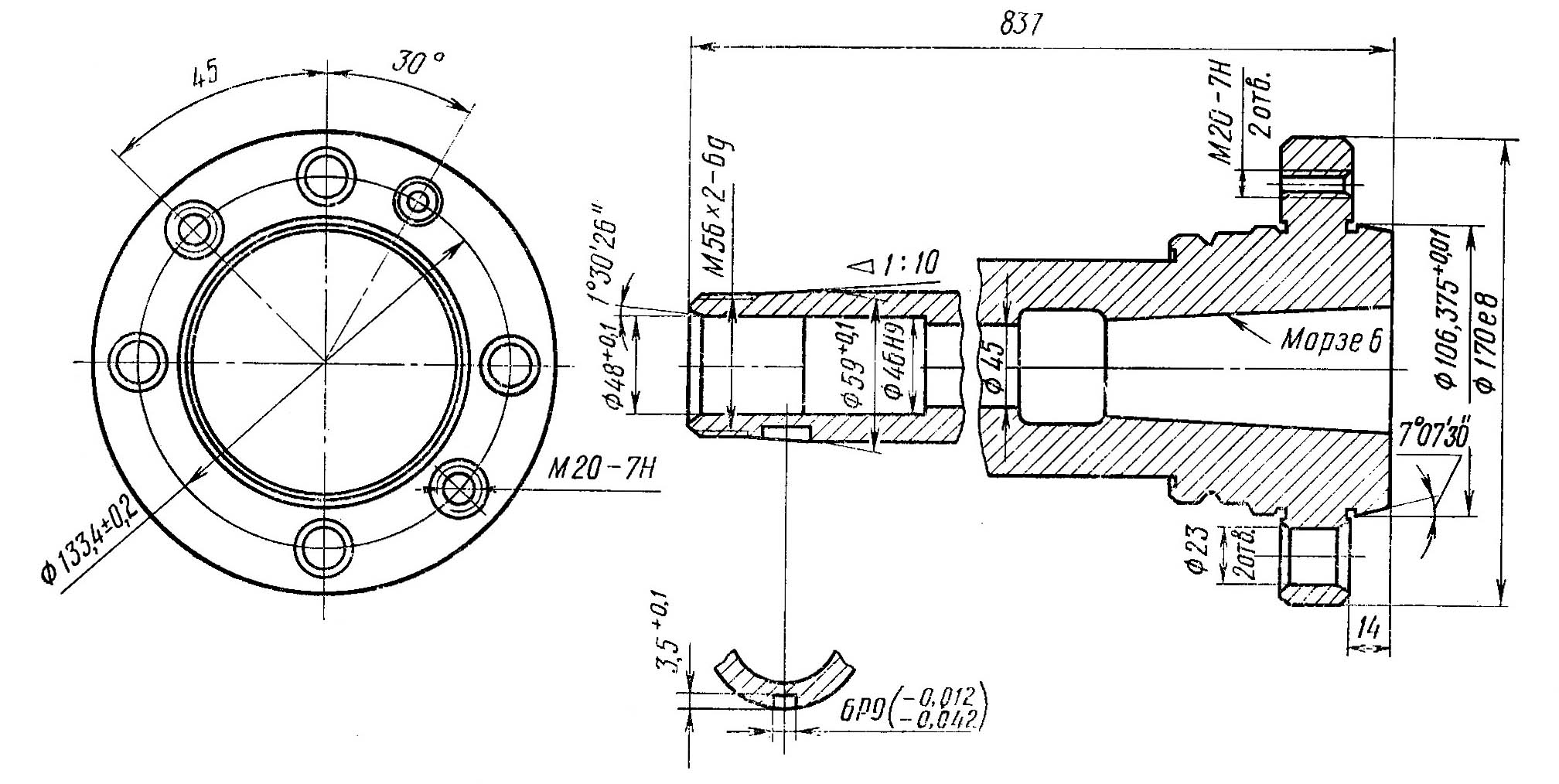

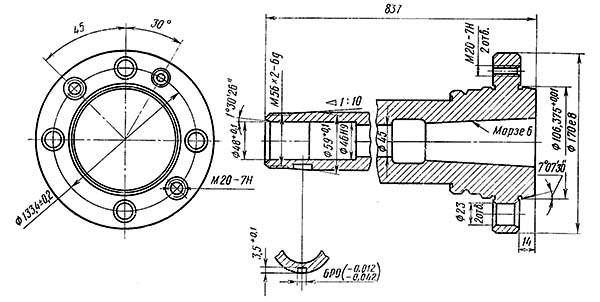

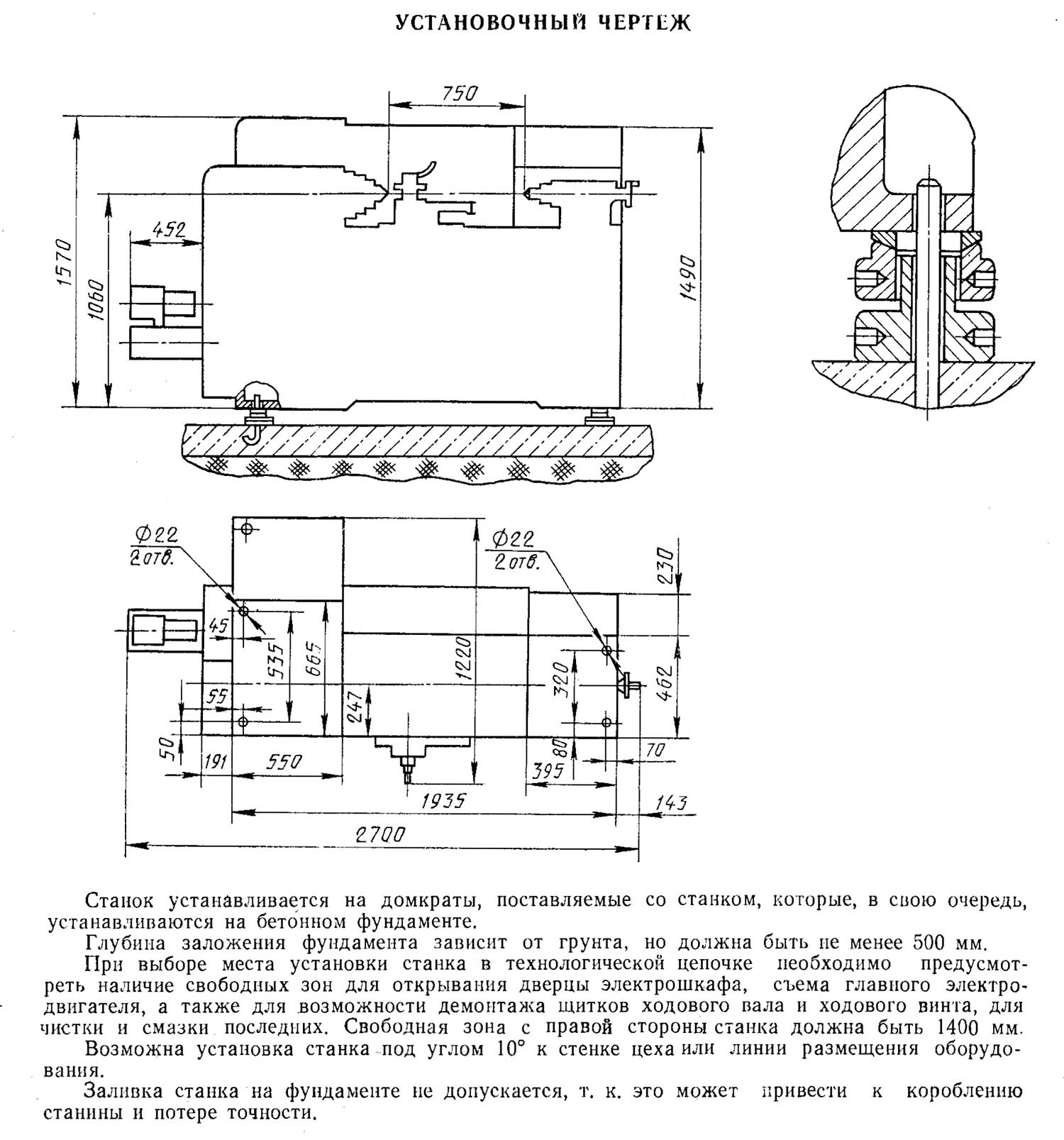

Посадочні та приєднувальні розміри верстата 16Д16АФ1. Ескіз шпинделя.

16Д16АФ1 Токарно-гвинторізний верстат. Посадочні та приєднувальні розміри
