ВСН-350 Верстат зубофрезерный вертикальний напівавтомат
схеми, опис, характеристики

Відомості про виробника вертикального зубофрезерного напівавтомату ВСН-350

Производитель вертикального зубофрезерного напівавтомату ВСН-350 Витебский станкостроительный завод Вистан.

Витебский станкостроительный завод «Вистан» одно из ведущих предприятий по производству круглошлифовальных, центровых і бесцентровых верстатів, зубообрабатывающих, обрабатывающих центров з ЧПУ, токарных, специальных, мини, деревообрабатывающих верстатів.

ВСН-350 Верстат вертикальний зубофрезерный напівавтомат. Назначение і область применения

Верстат зубофрезерный ВСН-350 заменил в производстве устаревшую модель 53А50. Новое наименование верстата - ВСН-332

Універсальный зубофрезерный верстат напівавтомат ВСН-350 предназначен для нарізання (фрезерування) цилиндрических прямозубых, косозубых і червячных колес в условиях единичного і серийного производства. Нарезание зубчатых колес производится по способу обкатки червячной фрезы і обрабатываемой заготовки попутным или встречным методами фрезерування. Верстат работает по замкнутому напівавтоматическому циклу і по циклу налагодження. Наличие циклов радиальной, тангенциальной і диагональной подачі значительно расширяет технологические возможности напівавтоматов.

Особливості конструкції зубофрезерного верстата ВСН-350:

Полуавтомат зубофрезерный предназначен для обробки прямозубых і косозубых зубчатых колес, а также звездочек і червячных колес червячными фрезами методом обката.

Полуавтомат выполнен в вертикальной компоновке з подвижной передньої стойкой і нерухомим столом. Осевая подача осуществляется переміщенням салазок суппорта по вертикальным направляющим передньої стойки.

Регулювання частоти обертання шпинделя фрезы, а также величин осевой і радиальной подачі производится бесступенчато асинхронными двигунами или серводвигунами (в зависимости от исполнения), питаемыми от частотных преобразователей.

Характерными особенностями напівавтомату є высокая статическая і динамическая жесткость за счет рациональной формы направляючих стойки і каретки суппорта, увеличения жесткости основних формоопределяющих вузлів.

Для использования всей длины режущих кромок червячной фрезы предусмотрено её периодическое перемещение вдоль оси (шифтинг).

Полуавтомат имеет централизованную систему змазки.

• ВСН-350 NC22 - Полуавтоматы оснащен панелью оператора, программируемым контроллером і приводами SIEMENS.
• ВСН-350 CNC25 - Полуавтоматы оснащены системой ЧПУ SIEMENS "SINUMERIK-840D" і имеют "развязанные" кинематические ланцюги.
• GВСН-3A50 CNC25 - Полуавтоматы оснащены системой ЧПУ SIEMENS "SINUMERIK-840D" і имеют "развязанные" кинематические ланцюги.

Благодаря применению торовых двигателей, напівавтомат моделі BCH-3A50 CNC25 имеет очень высокую степень точності обробки і высокую производительность.

ВСН-350 Загальний вигляд і общее пристрій верстата

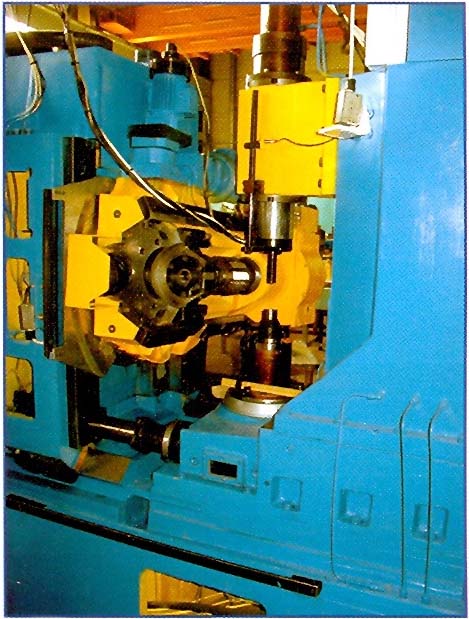

Фото зубофрезерного верстата ВСН-350

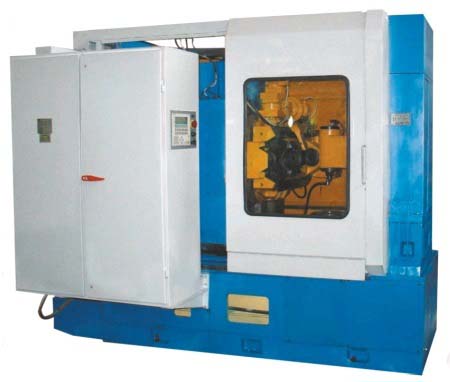

Фото зубофрезерного верстата ВСН-350

ВСН-350 Верстат зубофрезерный вертикальний напівавтомат. Відеоролик.

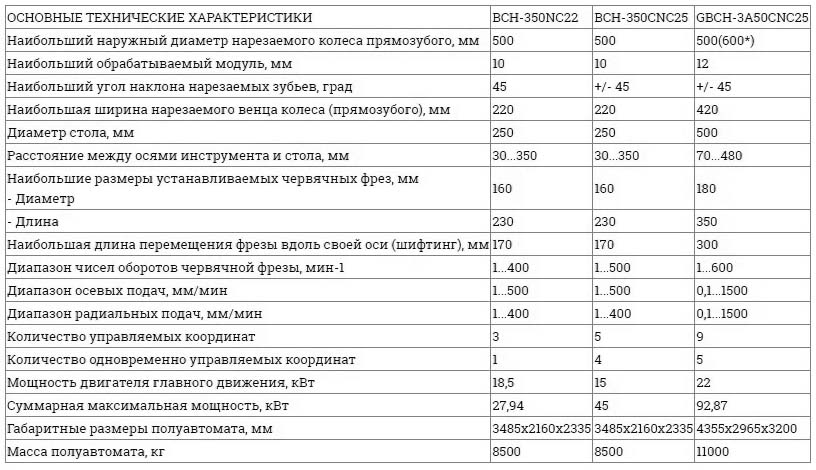

Технічні характеристики зубофрезерного верстата ВСН-350

Технічні характеристики зубофрезерного верстата ВСН-350

Технічні характеристики зубофрезерного верстата ВСН-350. Дивитись у збільшеному масштабі

Наименование параметра	ВСН-350	53А50	53А80
Основні параметри верстата
Класс точності верстата по ГОСТ 8-82 і ГОСТ 659-78	П	П	П
Наибольший модуль нарезаемого колеса, мм	10	8	10
Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) з задньої стойкой (с контрподдержкой), мм	500	500	800
Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°), мм		400	500
Наибольший диаметр нарезаемых цилиндрических косозубых колес (45°), мм		300	350
Наибольшая длина зуба нарезаемых цилиндрических прямозубых колес (0°), мм	220	350	350
Наибольшая длина зуба нарезаемых цилиндрических прямозубых колес (30°), мм		230	230
Наибольшая длина зуба нарезаемых цилиндрических косозубых колес (45°), мм		180	180
Наибольшая длина зуба нарезаемых цилиндрических косозубых колес (60°), мм		130	130
Наибольший угол наклона нарезаемых зубьев, град	±45°	±60°	±60°
Наименьшее число нарезаемых зубьев		12	12
Стол
Диаметр стола, мм	250	560	630
Расстояние между осями стола і фрезы, мм	30..350	60..350	80..500
Расстояние от плоскости стола і оси фрезы, мм		195..595	195..595
Ускоренное перемещение стола, мм/мин		200	200
Ручное перемещение стола за один оборот лимба, мм		0,5	0,5
Наибольшая длина горизонтального переміщення стола (шпинделя вироби), мм
Суппорт фрезерный
Наибольшее вертикальное перемещение фрезерного суппорта, мм		400	400
Ускоренное перемещение каретки суппорта, мм/мин		660	660
Наибольший диаметр режущего инструмента (червячной фрезы), мм	160	180	200
Наибольшая длина режущего инструмента (червячной фрезы), мм	230	200	200
Диаметры фрезерных оправок, мм		32, 40	32, 40
Ускоренное перемещение шпинделя вдоль оси, мм/мин		43	43
Расстояние от оси шпинделя до торца стола, мм
Поворот суппорта на одно деление шкалы линейки, град		1°	1°
Поворот суппорта на одно деление шкалы нониуса, мин		5`	5`
Конусное отверстие шпинделя (по ГОСТ 25557-82)		Морзе 5	Морзе 5
Наибольшее осевое перемещение фрезы (каретки тангенциального суппорта вдоль оси фрезы), мм	170	200	200
Наибольшая величина вертикального переміщення суппорта при угле наклона 0°, мм		410	410
Наибольший угол поворота суппорта (наклона зубьев, обрабатываемых колес), град		±60	±60
Скорость переміщення ползушки (салазок суппорта), мм/мин		230	230
Автоматический возврат инструмента		есть	есть
Предохранитель от перегрузки		есть	есть
Механіка верстата
Пределы оборотів фрезы, об/мин	1..500	40..405	40..405
Число ступеней оборотів фрезы		11	11
Пределы продольных (вертикальних) подач, мм/об		0,75..7,5	0,75..7,5
Пределы радиальных подач, мм/об		0,2..2,25	0,2..2,25
Пределы тангенциальных (осевых) подач, мм/об		0,13..2,6	0,13..2,6
Число ступеней подач		16	16
Привід і електрообладнання верстата
Количество електродвигателей, установленных на станке		6	6
Електродвигун головного привода, кВт	15	8/ 10/ 12,5	8/ 10/ 12,5
Електродвигун быстрых перемещений, кВт		3	3
Електродвигун приводу гідронасоса, кВт		1,1	1,1
Електродвигун насоса охлаждения, кВт		0,75	0,75
Електродвигун насоса змазки, кВт		0,25	0,25
Електродвигун транспортера стружки, кВт		0,4	0,4
Суммарная мощность електродвигателей, кВт	45	17,85	17,85
Габаритные розміри і масса верстата
Габаритные розміри верстата (длина х ширина х высота), мм	3485 x 2160 x 2335	2670 х 1810 х 2250	2897 х 1810 х 2250
Масса верстата з електрообладнанням і охолодженням, кг	8500	10000	10800
