ВСН-12 Верстат різьбонарізний настільний
Опис, характеристики, схеми

Відомості про виробника настільно-різьбонарізного верстата ВСН-12

Різьбонарізний настільний верстат ВСН-12 випускається підприємством Вітебський верстатобудівний завод Вістан .

Вітебський верстатобудівний завод «Вістан» одне з провідних підприємств із виробництва круглошліфувальних, центрових та безцентрових верстатів, зубообробних, обробних центрів з ЧПУ, токарних, спеціальних, міні, деревообробних верстатів.

ВСН-12 Верстат різьбонарізний настільний. Призначення та сфера застосування

Верстат різьбонарізний вертикальний настільний ВСН-12 призначений для нарізування правозахідних метричних різьблень машинними та ручними мітчиками в умовах індивідуального користування.

Принцип роботи різьбонарізного верстата ВСН-12

Від шківа електродвигуна через верхню гілок ременя обертання передається на верхній шків шпинделя, через нижню гілка ременя обертання передається на нижній шків шпинделя. Таким чином шківи обертаються в різних напрямках і є половинами відповідно верхньої і нижньої конусних муфт, жорстко закріплених на шпинделі. Шківи встановлені через підшипники кочення на втулку, що вільно переміщається в осьовому напрямку по шпинделю за допомогою рукоятки. При переміщенні ручки вниз включається нижня конусна муфта і шпиндель отримує обертання робочого ходу. Включення холостого ходу походить від пружини. Натяг клинового ременя здійснюється роликом.

Особливості конструкції верстата ВСН-12

• Унікальна різьбонарізна головка з приводом одним клиновим ременем і лише рукояткою керування;
• Переміщення висувної пінолі;
• Нарізання глухих різьблень проводиться по регульованих упорах, що обмежують хід шпинделя на довжину різьби, що нарізається;
• Введення різального інструменту (мітчика) проводиться вручну;
• Автоматичний реверс напрямку обертання зворотного ходу відбувається за допомогою спеціальних муфт;
• Електроустаткування із пристроєм захисного відключення, що забезпечує безпеку.

Комплект поставки:

• Верстат у зборі;
• Патрон свердлильний 10-16 (ГОСТ 8522-79);
• Ремонт 2 шт.;
• Світильник.

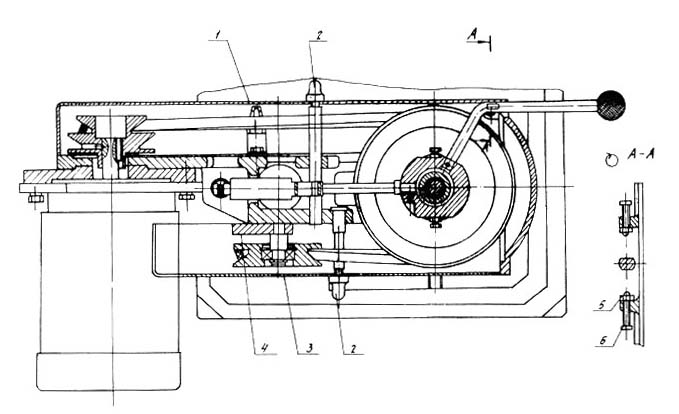

Регулювання різьбонарізного верстата ВСН-12

Регулювання різьбонарізного верстата ВСН-12

Регулювання різьбонарізного верстата ВСН-12. Дивитись у збільшеному масштабі

1. Налаштування величини осьового ходу шпинделя здійснюється ггвинтами 6;
2. Регулювання натягу ременя - відпустити болт кріплення вилки 4 (змонтований механізм натягу), встановити ремінь на потрібну щабель. Регулювання натягу проводять з боку кожуха 1, прикріплюючи до середини ременя дріт діам. 0,5-0,6 мм, до якої прикладають зусилля 7Н (для нового ременя) або 5Н (для припрацьованого ременя).

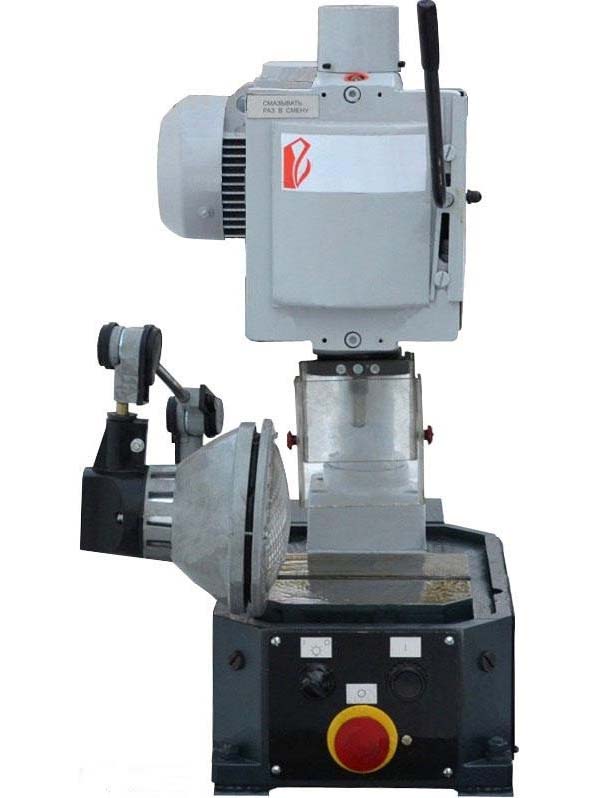

Загальний вигляд різьбонарізного настільного верстата ВСН-12

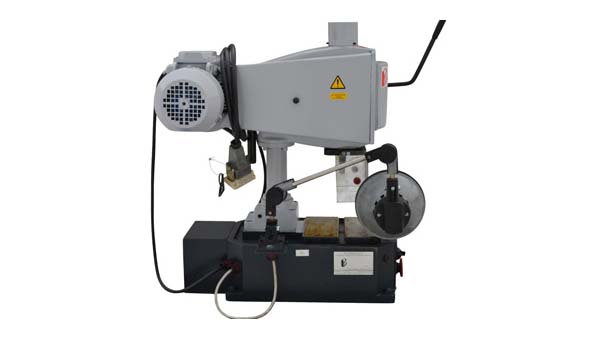

Фото різьбонарізного верстата ВСН-12

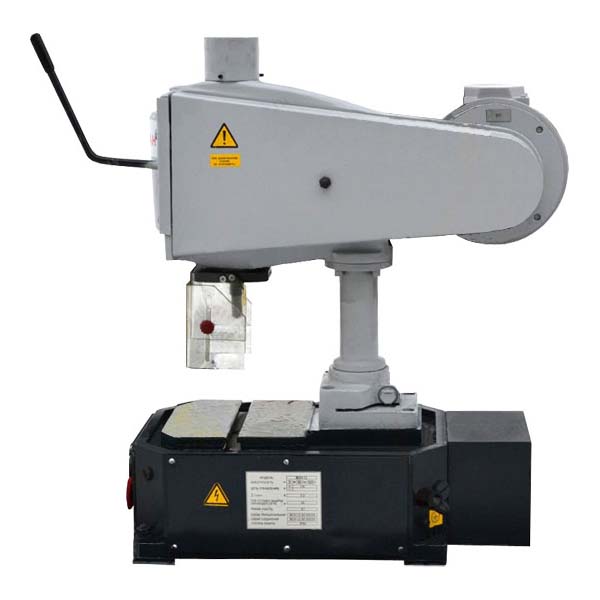

Фото різьбонарізного верстата ВСН-12

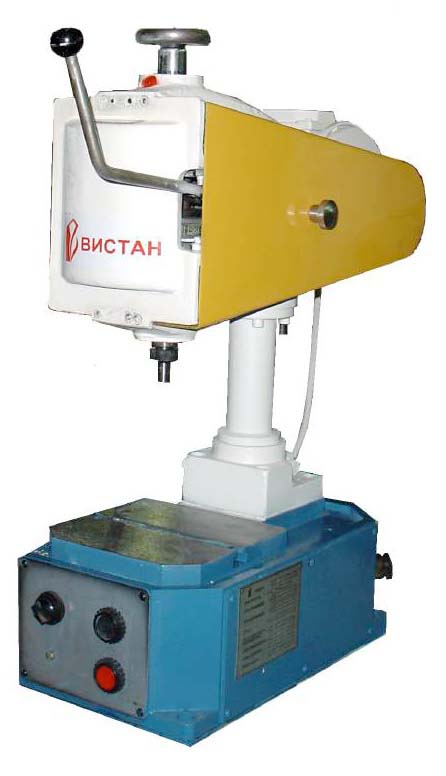

Фото різьбонарізного верстата ВСН-12

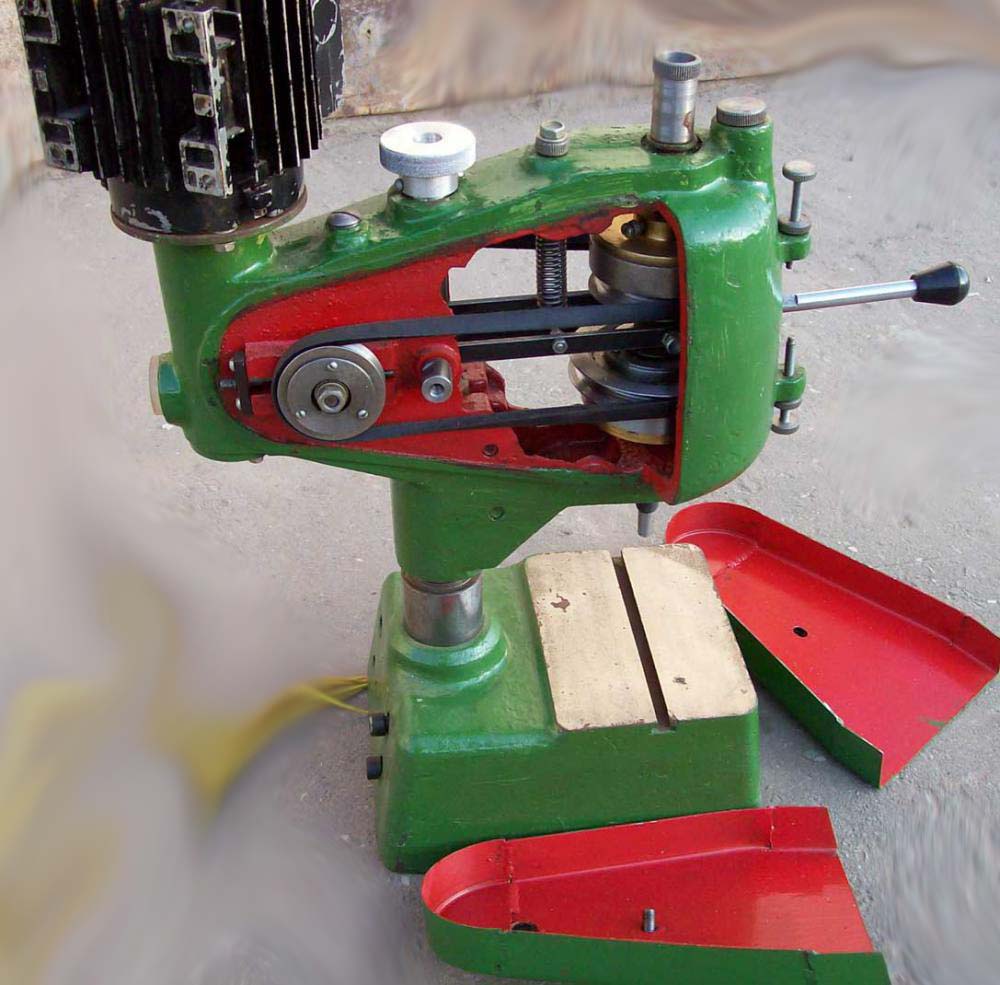

Один з перших різьбонарізних верстатів В-188

Один з перших різьбонарізних верстатів В-188. Дивитись у збільшеному масштабі

Робота різьбонарізного настільного верстата. Відео.

Технічні характеристики верстата ВСН-12

Найменування параметру	ВСН-12
Основні параметри верстата
Діапазон різьблення, що нарізається, мм	M3..M8
Крок нарізання різьблення, мм	0,5..1,5
Відстань від торця шпинделя до столу (до оправки), мм	0..200 (160)
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	170
Робочий стіл
Ширина робочої поверхні столу, мм	200 х 200
Число Т-подібних пазів	1
Ширина Т-подібного паза (ГОСТ 1574-91), мм	14Н9
Шпиндель
Найбільше переміщення шпиндельної головки, мм	-
Хід гільзи шпинделя, мм	30
Подача при нарізуванні різьблення	ручна
Частота обертання шпинделя у прямому напрямку, об/хв	600, 750
Частота обертання шпинделя у зворотному напрямку, об/хв	650, 856
Кількість швидкостей шпинделя	4
Конус шпинделя	КМ 2; В16
Свердлильний патрон	10-В16
Привід
Напруга живлення,	380
Електродвигун приводу головного руху, кВт	0,55
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	730 х 362 х 718
Маса верстата, кг	93
