ТП500Ф3, ТП1000Ф3 Верстат токарний патронно-центровий з числовою системою керування (ЧПУ). Призначення, сфера застосування
Токарні верстати ТП500Ф3 , ТП1000Ф3 з похилою станиною призначені для токарної обробки деталей типу "Вал" діаметром до 50 мм, довжиною до 500 мм і деталей типу "диск" діаметром до 160 мм і довжиною до 100 мм у замкнутому напівавтоматичному циклі, переважно (можливо також із мірного прутка) в умовах дрібносерійного та серійного виробництва.
Принцип роботи та особливості конструкції токарного верстата ТП500Ф3 , ТП1000Ф3
Верстат одноблочної компонування. Похила станина з накладними розжареними напрямними. Вбудований шнековий транспортер стружки простої та надійної конструкції

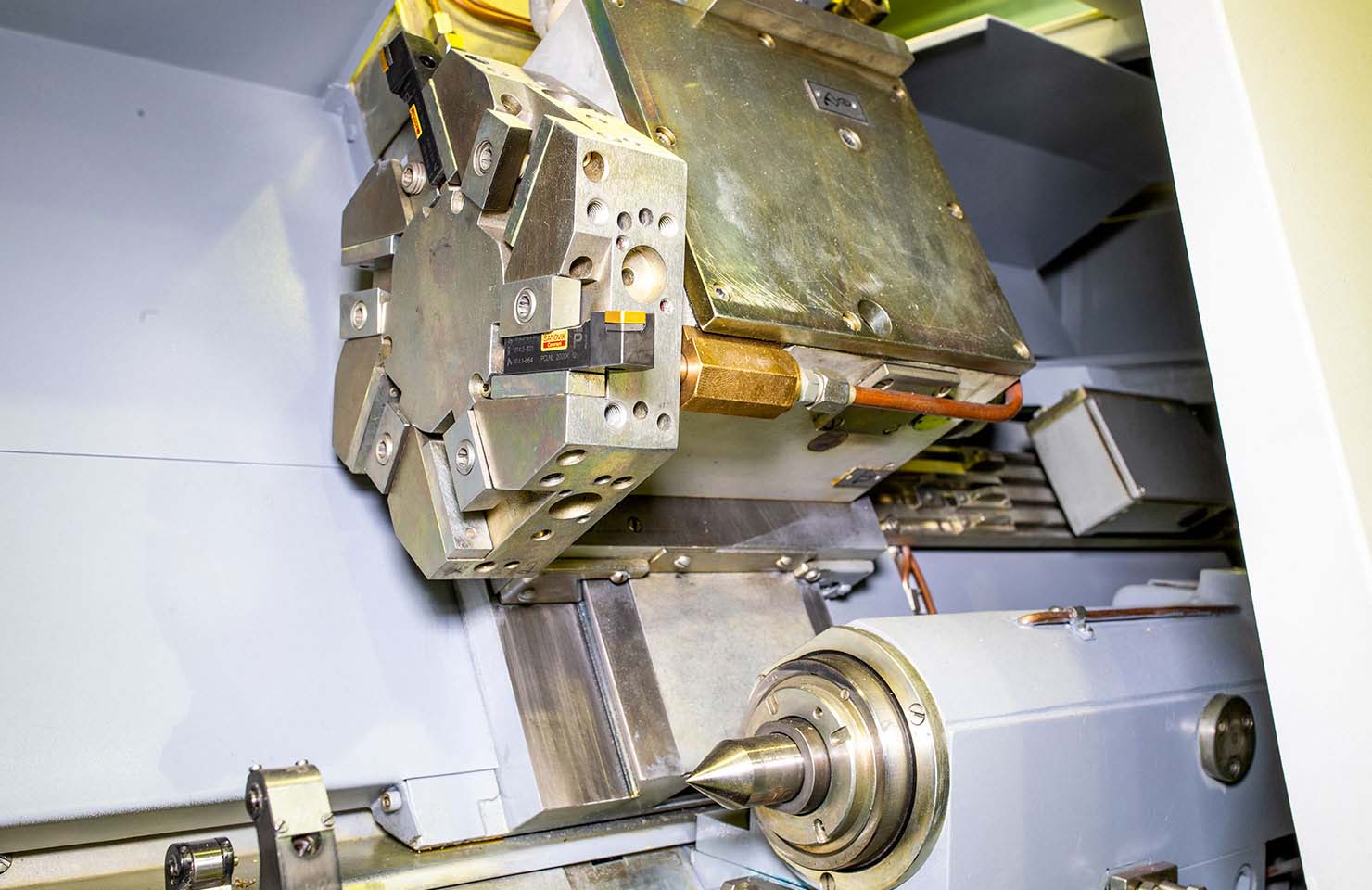

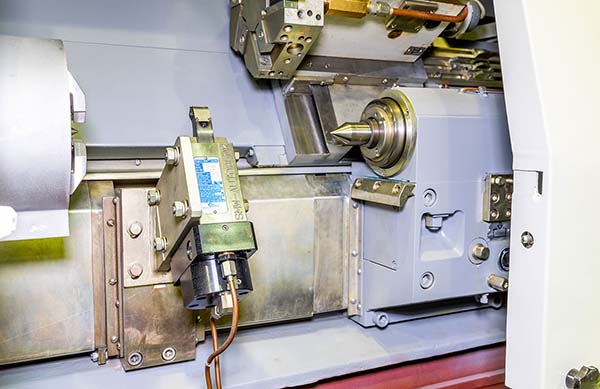

Напівавтомат оснащений затискним патроном та задньою бабкою.
На напівавтоматі можуть виконуватися такі операції:
обточування циліндричних, ступінчастиних, конічних та фасонних зовнішніх поверхонь
обточування зовнішніх і торцевих поверхонь
свердління, зенкерування, розгортання, розточування центрально розташованих внутрішніх поверхонь деталей типу "диск" у патроні;
нарізання циліндричних різьблень різцем;
проточування зовнішніх та внутрішніх канавок.

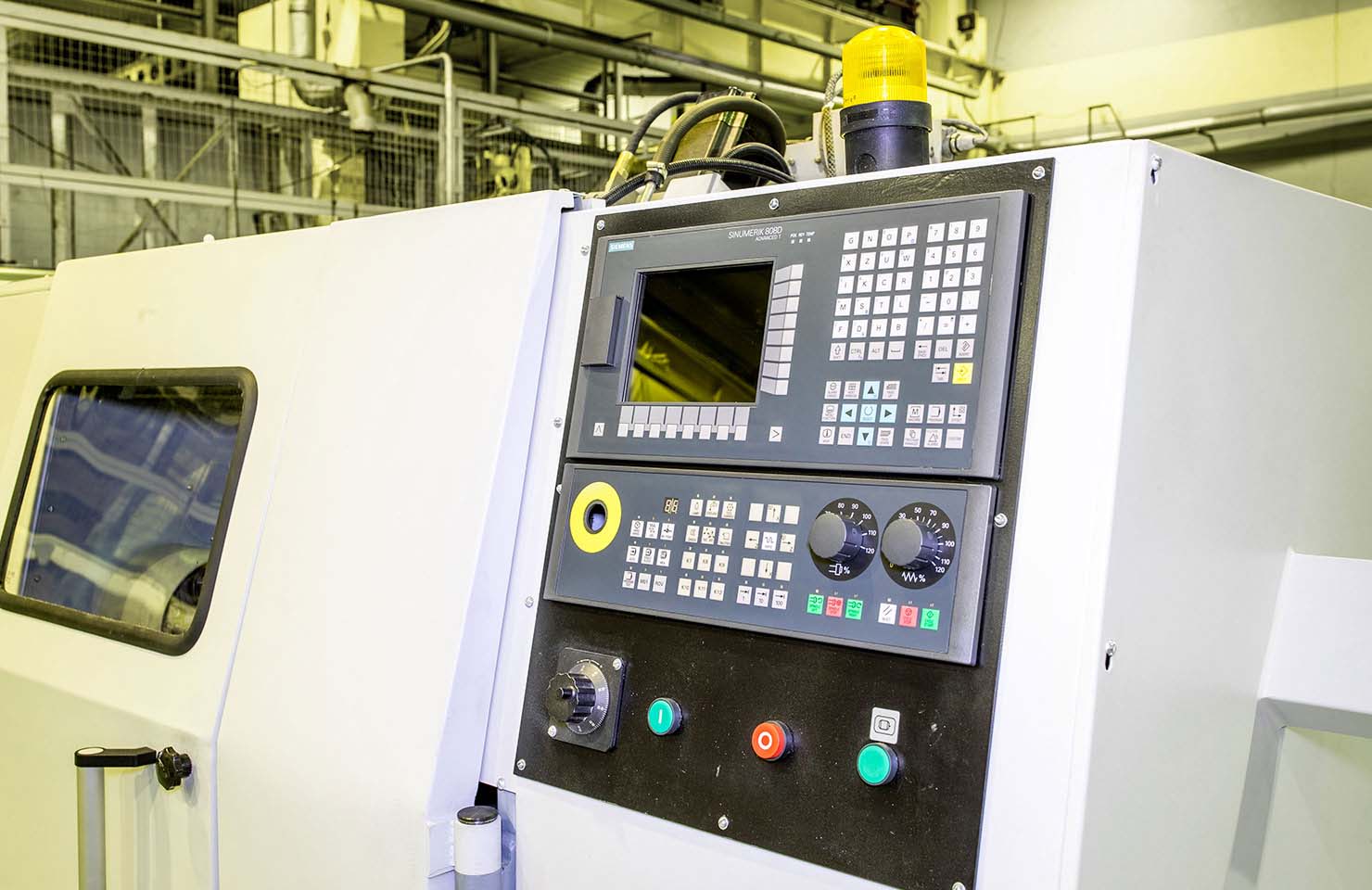

Сучасна система ЧПУ "Маяк 500".
Керуючі програми з переміщення інструменту, керування головним приводом і допоміжним командам вводяться в пам'ять системи керування з клавіатури пульта оператора, а також з персонального комп'ютера або цехової мережі через послідовний інтерфейс RS232 і можуть коригуватися з пульта оператора УЧПУ.
Підтримується постійна швидкість обертання шпинделя.
Для роботи в режимі налагодження можливе застосування електронних штурвалів.
Клас точності - П (ГОСТ 8-82).

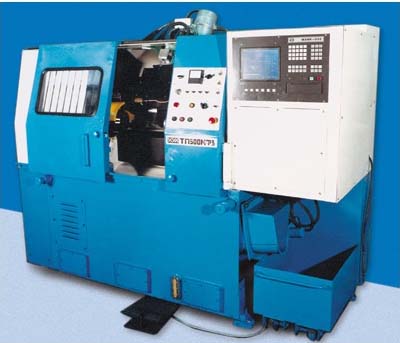

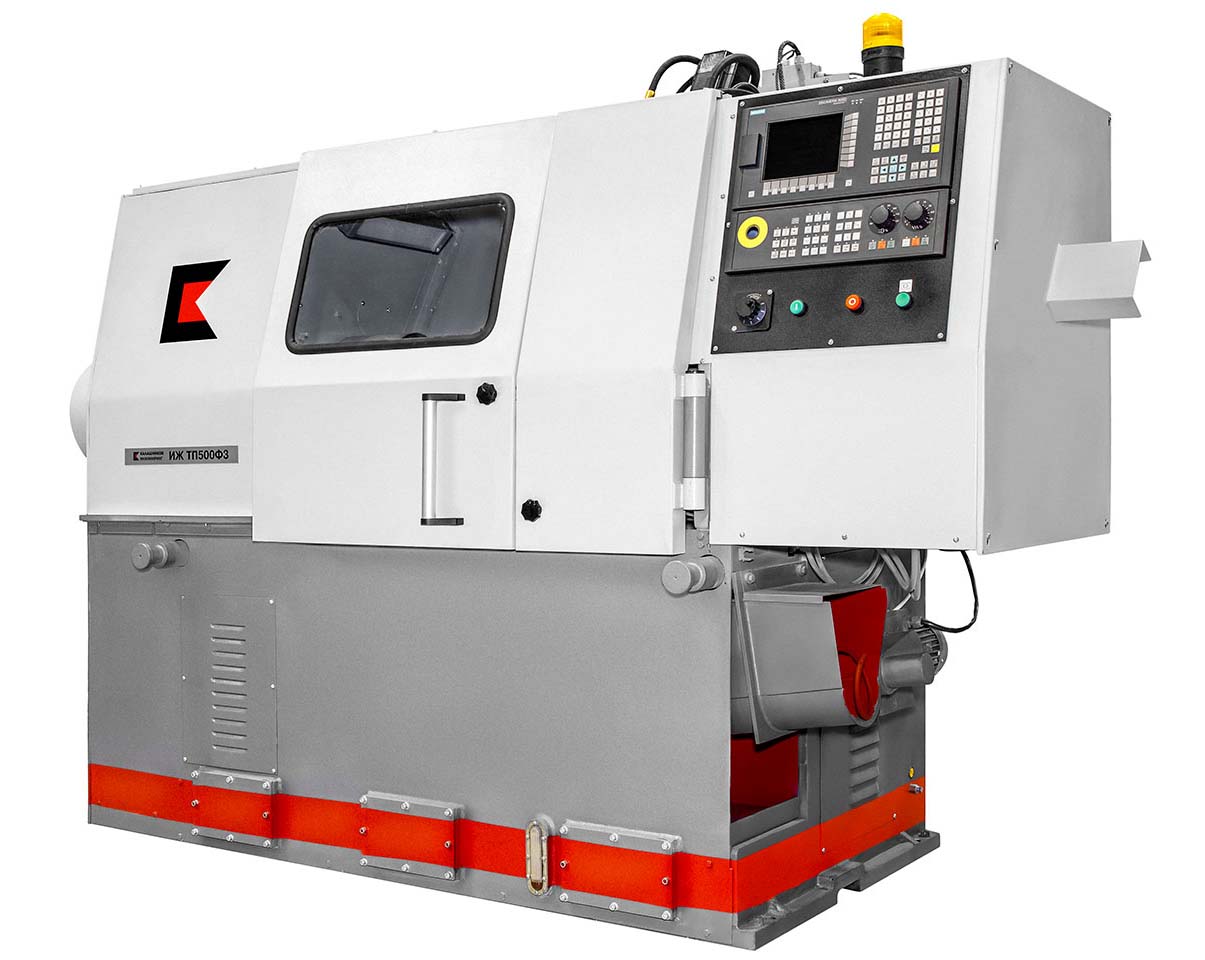

ТП500Ф3, ТП1000Ф3 Загальний вигляд токарного верстата
