6У312, 6У316 Верстат продольно-фрезерный одностоєчний
руководство, схеми, опис, характеристики

Відомості про виробника продольно-фрезерного верстата 6У312, 6У316

Производитель продольно-фрезерного верстата 6У312, 6У316 - Ульяновский завод тяжелых і уникальных верстатів УЗТС, основанный в 1956 году.

Верстат 6У312, 6У316 запущен в производство на заводе изготовителе в 1968 году і снят з производства в 1984 году без замены.

6У312, 6У316 Верстат фрезерный продольный одностоєчний. Назначение, область применения

Верстати предназначены для фрезерування крупногабаритных деталей из чугуна, стали і цветных металлов.

Особливості конструкції фрезерного продольного верстата 6У312

Поворотные фрезерные бабки обеспечивают обработку наклонных плоскостей, а осевые подачі шпинделей позволяют вести фрезерование в труднодоступных местах, а также производить сверлильные роботи.

Раздельные приводы подач стола і фрезерных бабок дают возможность обрабатывать криволинейные контуры по разметке.

Оснащение направляючих стола і саней планками из антифрикционного сплава, а также применение системы змазки стола под давлением значительно повысило надежность і долговечность верстата.

В приводе стола имеется механізм автоматичного выбора зазору в паре червяк — рейка, обеспечивающий возможность еффективного попутного фрезерування.

Керування верстатами (включая регулювання подач стола, бабок і шпинделей, а также шкалы отсчетных устройств перемещений вузлів) сосредоточено на підвісному пульті.

Сокращение вспомогательного часу і повышение производительности верстатів достигается:

• механизированным зажимом инструмента;
• автоматическим зажимом фрезерных бабок, гильз шпинделей і поперечини;
• механизированным поворотом фрезерных бабок;
• механизированным переміщенням пульта керування;
• применением транспортеров для удаления стружки.

Электроприводы подач верстатів выполнены па тиристорных преобразователях.

Класс точності верстатів Н.

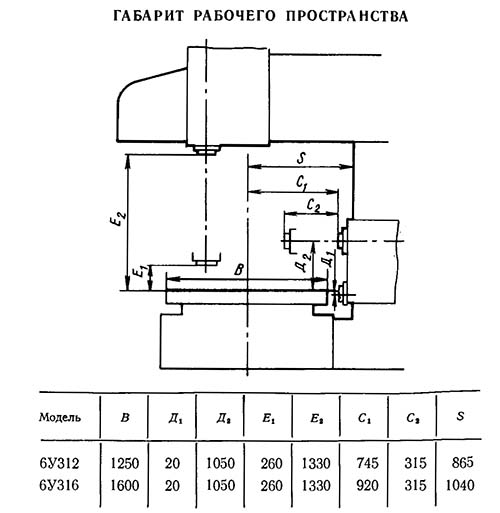

Габаритные розміри робочого простору фрезерного верстата 6У312

Габаритные розміри робочого простору верстата 6у312

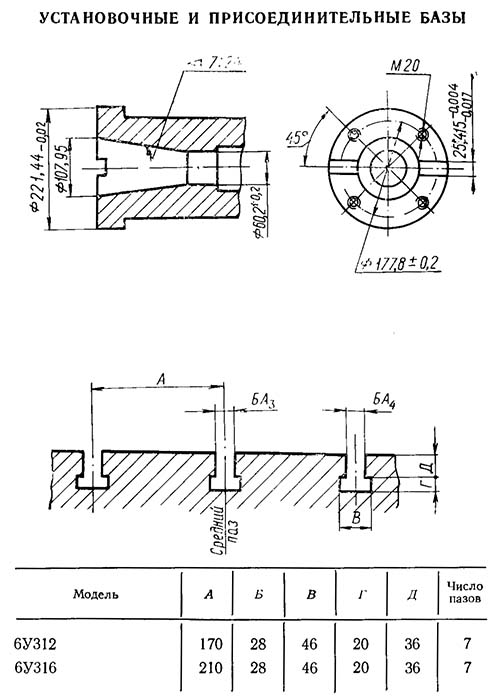

Посадочные і присоединительные базы фрезерного верстата 6У312

Посадочные і присоединительные базы фрезерного верстата 6у312

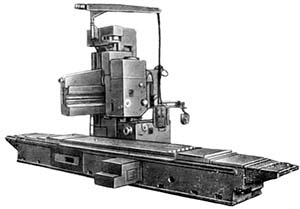

Загальний вигляд вертикального продольно-фрезерного верстата 6У312

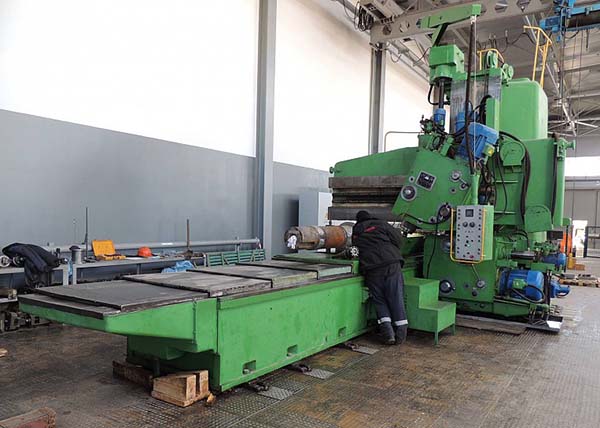

Фото продольно-фрезерного верстата 6у312 з наклоненной головкой

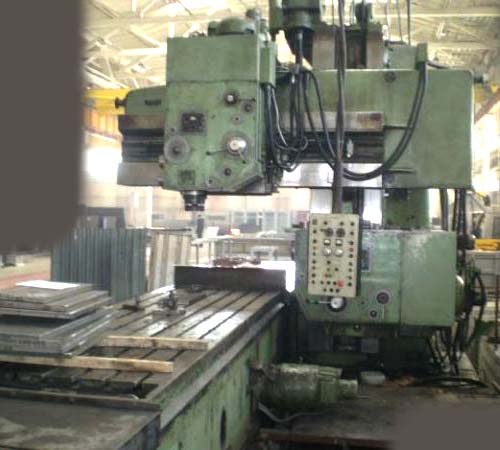

Фото продольно-фрезерного верстата 6у312

Фото продольно-фрезерного верстата 6у312

Настановне креслення продольного фрезерного верстата 6У312

Настановне креслення фрезерного верстата 6у312

Технічні характеристики продольно-фрезерного верстата 6У312, 6У316

Наименование параметра	6У312	6У316
Основні параметри верстата
Наибольшие розміри обрабатываемой заготовки (ширина х высота), мм	1250 х 1250	1600 х 1250
Наибольшая масса обрабатываемой заготовки, кг	18000	25000
Розміри рабочей поверхности стола, мм	1250 х 4000	1600 х 5000
Наибольший ход стола, мм	4500	5500
Наибольший угол поворота вертикальной фрезерной бабки, град	±45°	±45°
Наибольший угол поворота горизонтальной фрезерной бабки, град	±30°	±30°
Расстояние от торца вертикального шпинделя до поверхности стола, мм	260..1330	260..1330
Расстояние от оси горизонтального шпинделя до поверхности стола, мм	20..1050	20..1050
Бабка шпиндельна вертикальная і горизонтальная. Шпиндель
Наибольший расчетный диаметр торцевых фрез, мм	400	400
Частота обертання шпинделей, об/мин	25..1250 (φ = 1,26)	25..1250 (φ = 1,26)
Количество швидкостей шпинделя	18	18
Ход гильзы шпинделя, мм	315	315
Механіка верстата
Скорость бесступенчатой подачі бабок, мм/мин	8..800	8..800
Скорость бесступенчатой подачі стола, мм/мин	5..1000	5..1000
Скорость бесступенчатой подачі гильзы шпинделя, мм/мин	4..400	4..400
Скорость швидкого (установочного) переміщення стола, мм/мин	2000	2000
Скорость швидкого (установочного) переміщення бабок, мм/мин	5500..6000	5500..6000
Скорость швидкого (установочного) переміщення гильз шпинделей, мм/мин	1000	1000
Скорость установочного переміщення поперечини, м/мин	550	550
Наибольший крутящий момент на шпинделе, кгс*м	386	386
Наибольшее усилие різання, допускаемое механізмом подачі бабки, кгс	2000	2000
Наибольшее усилие різання, допускаемое механізмом подачі стола, кгс	8000	8000
Наибольшее усилие різання, допускаемое механізмом подачі вертикального шпинделя, кгс	1300	1300
Наибольшее усилие різання, допускаемое механізмом подачі горизонтального шпинделя, кгс	800	800
Цена деления шкалы поворота шпиндельной бабки, мин
Конус отверстия шпинделя
Кінець шпинделя по ГОСТ 836-72	60	60
Електроустаткування і привід верстата
Количество електродвигателей на станке	10	10
Електродвигун приводу головного руху, кВт	22 х 2	22 х 2
Електродвигун приводу подач стола, кВт	11	11
Електродвигун приводов подач бабок, кВт	4,3 х 2	4,3 х 2
Електродвигун швидкого переміщення стола, кВт	7,5	7,5
Електродвигун переміщення поперечини, кВт	7,5	7,5
Електродвигун насоса змазки, кВт	1,5	1,5
Електродвигун станції гідропривода, кВт	3	3
Електродвигун станції гідроприводу поперечини, кВт	1,5	1,5
Електродвигун станції гідроприводу фрезерных бабок, кВт	1,1 х 2	1,1 х 2
Електродвигун насоса охлаждения, кВт	0,12	0,12
Суммарная мощность установленных на станке електродвигателей, кВт
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	11070 х 4360 х 5500	13170 х 4535 х 5500
Масса верстата, кг	52700	57700
