Відомості про виробника токарного гвинторізного верстата 1622

Виробник токарного верстата 1622 р. - Московський верстатобудівний завод "Червоний пролетар" ім. А.І. Єфремова , заснований у 1857 році.

Верстати, які випускає Московський верстатобудівний завод Червоний Пролетар ім. А.І. Єфремова

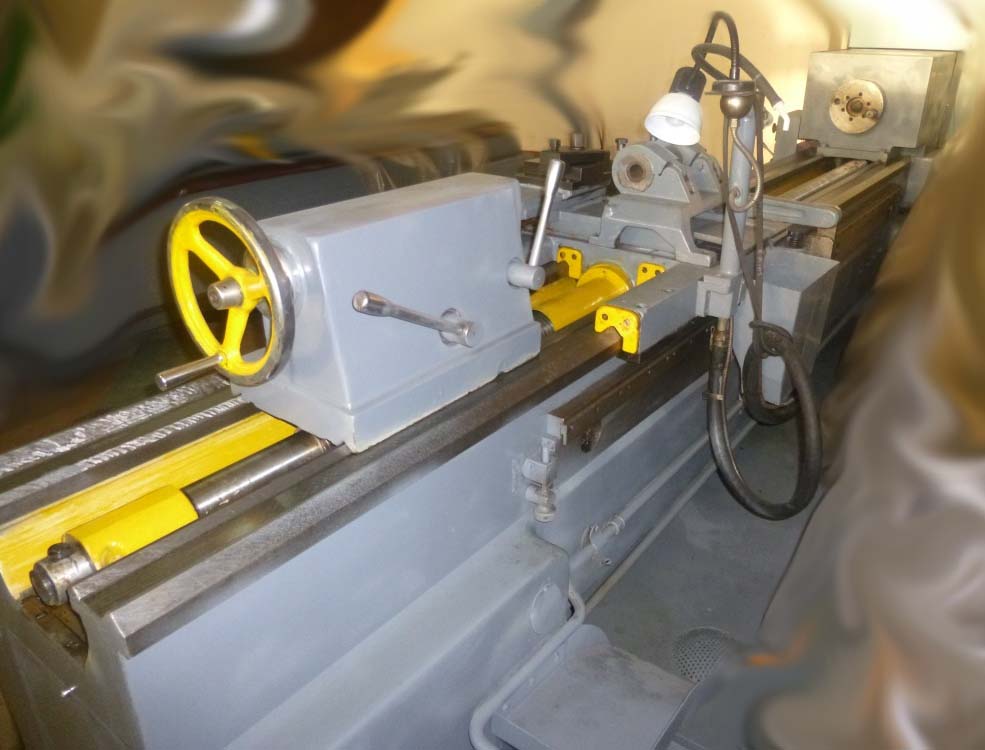

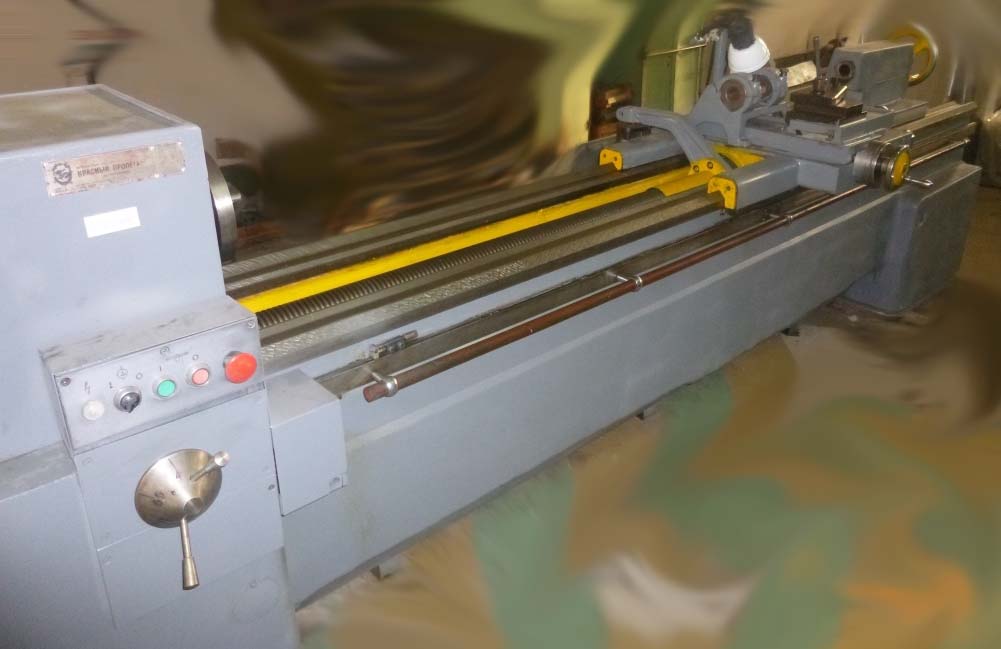

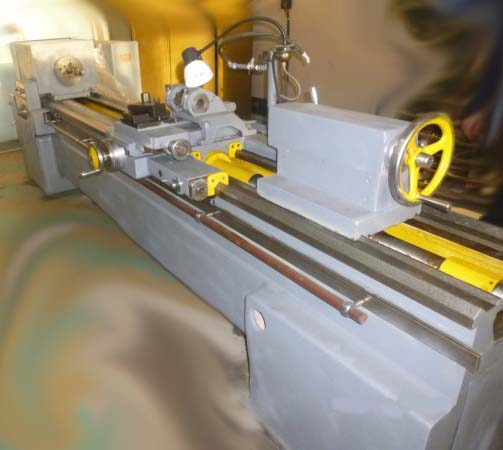

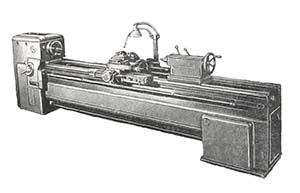

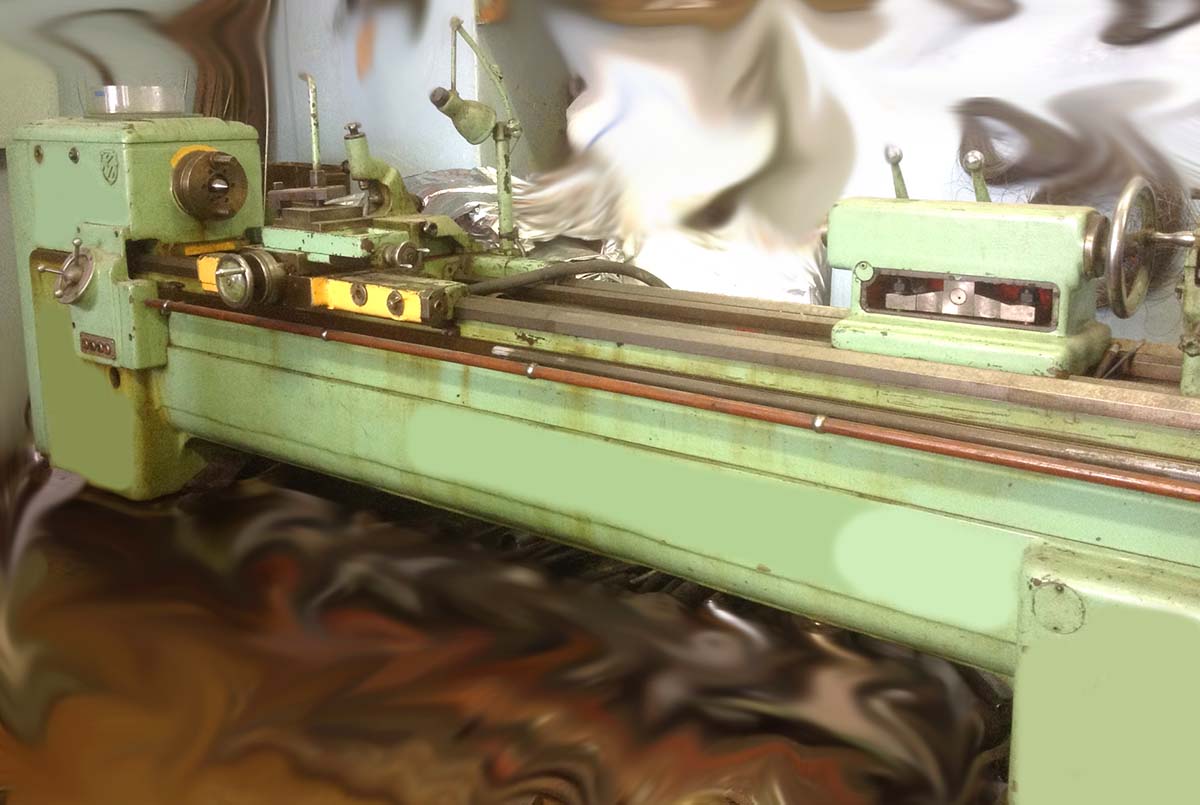

1622 Верстат токарний гвинторізний підвищеної точності. Призначення та сфера застосування

Токарний гвинторізний верстат 1622 р. підвищеної точності розроблений і вироблявся на Московському верстатобудівному заводі Червоний пролетар у 1953 році.

Верстат 1622 спеціальний токарний гвинторізний призначений для остаточного нарізування високоточних гвинтів діаметром від 20 до 85 мм довжиною до 2,5 м і від 48 до 120 мм довжиною до 5 м.

Принцип роботи та особливості конструкції верстата

Оскільки до ходових гвинтів до гвинторізних верстатів пред'являються особливі вимоги щодо точності та жорсткості, верстат 1622 має такі конструктивні особливості:

Кінематичні ланцюги у приводі головного руху та особливо подачі скорочені;
Коробка швидкостей сконструйована окремо від шпинделя та встановлена на окремому фундаменті;
Коробка подач відсутня;
Шпиндель змонтований на підшипниках ковзання і приводиться в обертання клинопасової передачею, яка гасить коливання від коробки швидкостей;

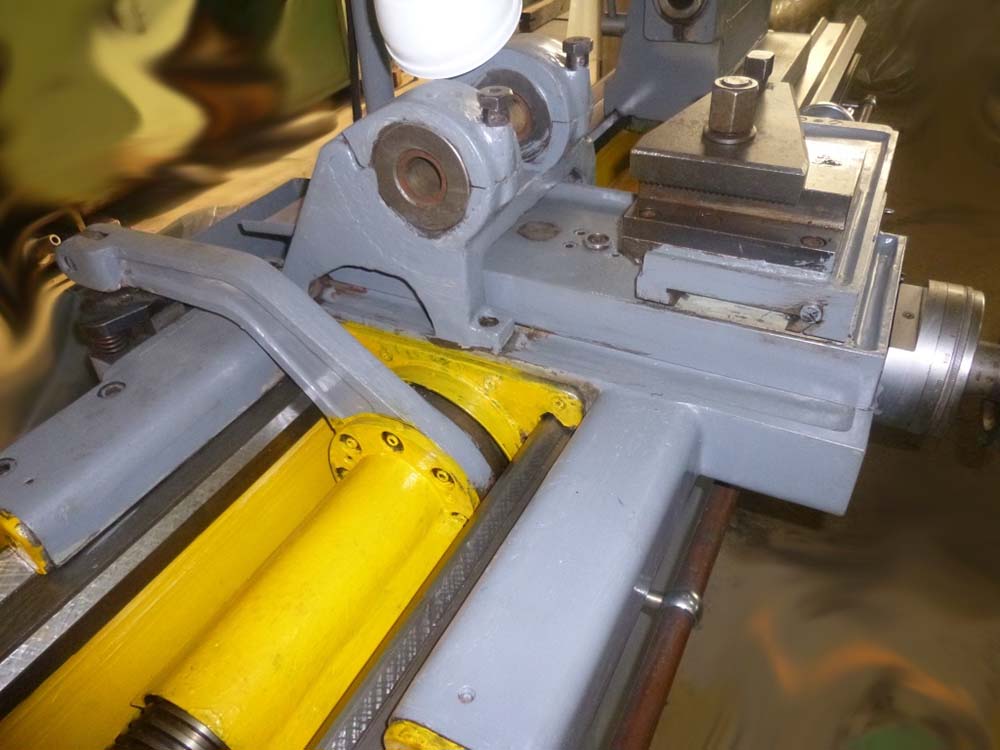

Супорт для збільшення жорсткості виконаний без верхньої поворотної частинини;
Каретка супорта має подовжені напрямні.

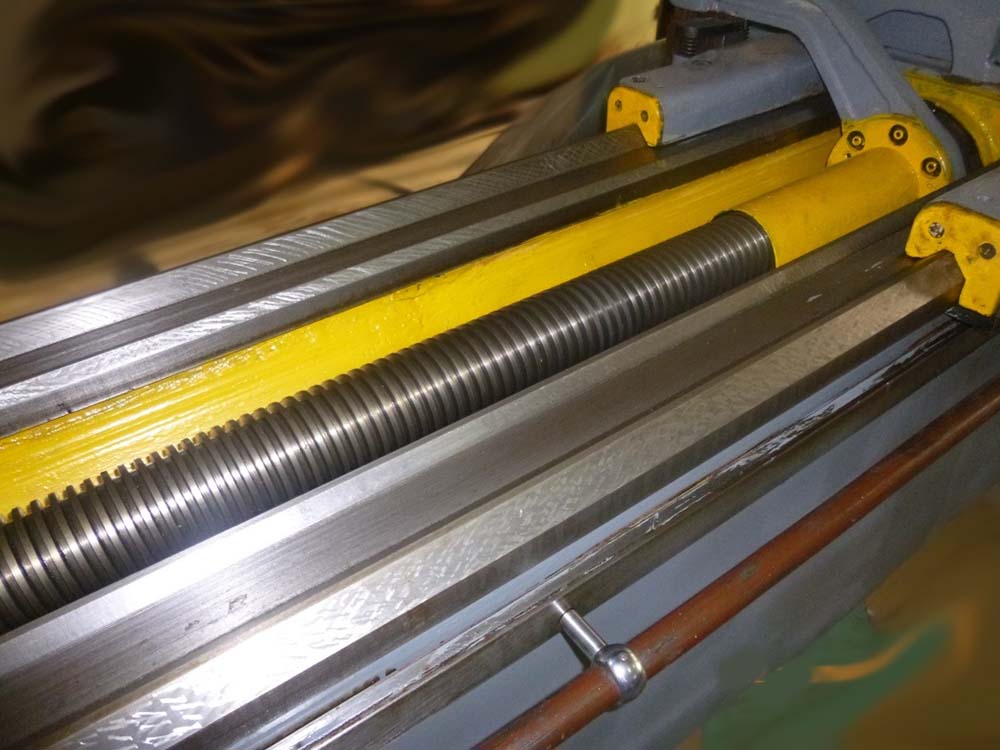

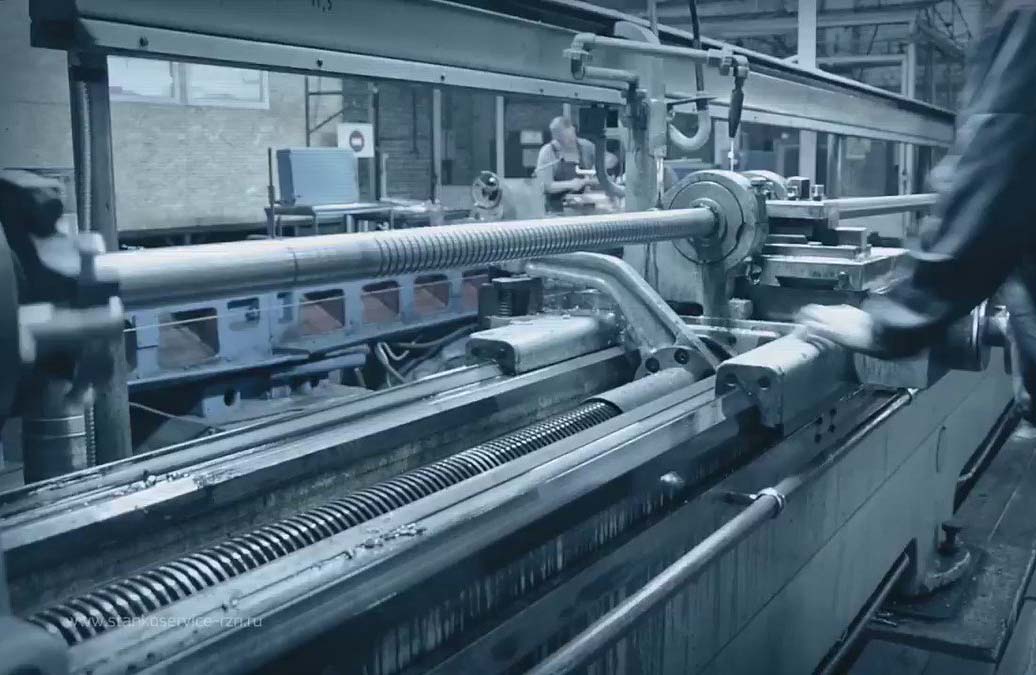

Ходовий гвинт великого діаметру (85 мм), встановлений на роликових опорах, розташований усередині станини між напрямними, а не збоку, внаслідок чого усувається перекіс каретки супорта при переміщенні по направляючих станини.
Для зменшення перенесення похибок ходового ггвинта верстата на гвинт, що нарізається.

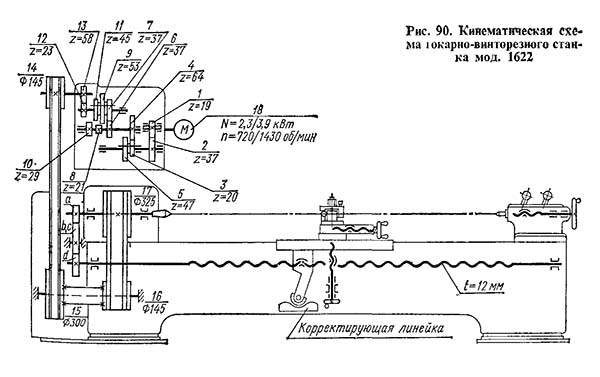

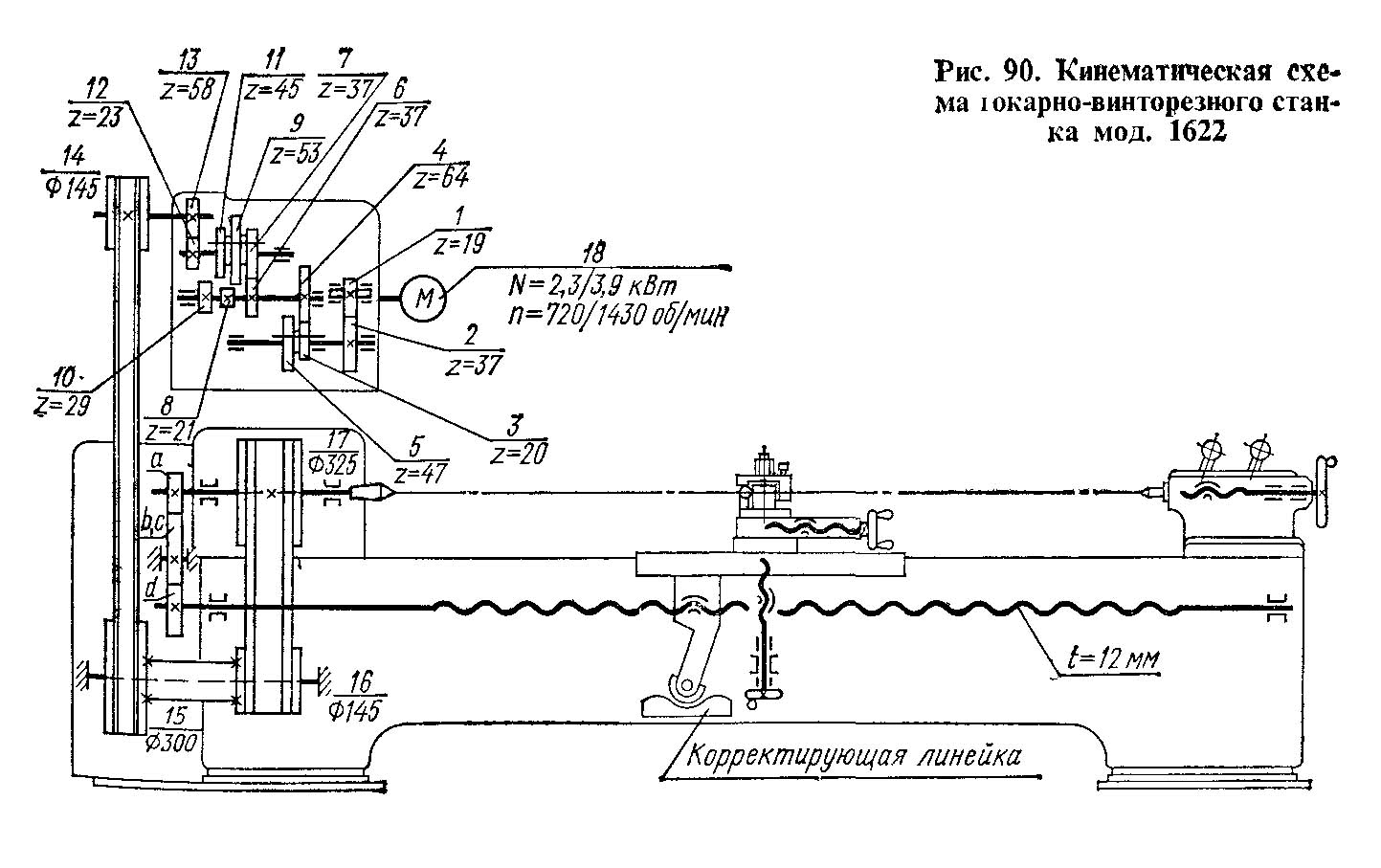

Коробка швидкостей дозволяє отримати шість швидкостей шпинделя при прямому, а також при зворотному обертанні електродвигуна. Обертання шпинделя здійснюється від двошвидкісного електродвигуна 18 через коробку швидкостей і дві клинопасові передачі. Налаштування цього ланцюга здійснюється двома переставними блоками зубчастиних коліс коробки швидкостей.

Поздовжнє переміщення супорта здійснюється від шпинделя через змінні шестерні а - b, з - d і ходовий гвинт.

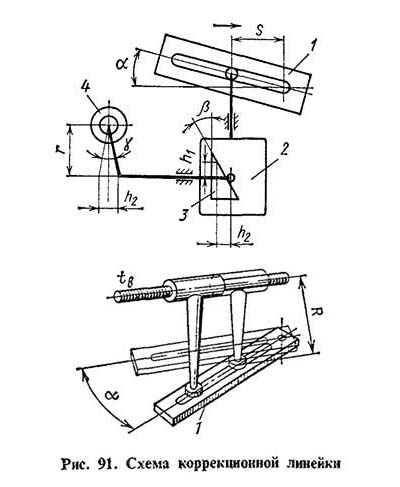

Помилка кроку різьби, що нарізається в верстаті виправляється поворотом корекційної лінійки 1 (рис. 91). Величину її повороту визначають, виходячи з наступних міркувань. Припустимо, що потрібно нарізати гвинт із кроком tB. В результаті термічної обробки ггвинта крок відрізнятматися від номінального t0 на величину Δt. Щоб компенсувати зміну кроку різьблення, на верстаті нарізається різьблення з кроком tн = t0 + Δt.

Налаштування верстата на крок t0 провадиться за допомогою гітари змінних коліс а - b, c - d, а на величину корекції Δt - поворотом лінійки на кут α.

Корректирующее пристрій токарного гвинторізного верстата 1622

Схема корекційної лінійки

Для точного коригування кроку ггвинта, що нарізається, верстат має коригуючий пристрій. Останнє служить для додаткового повороту гайки ггвинта, в результаті чого вибирається люфт у гвинтовій парі і забезпечується отримання точного кроку різьби, що нарізається. Наприклад, накопичена похибка кроку різьблення на довжині 50 мм у таких верстатів 0,003 мм, а на довжині 300 мм - 0,005 мм. На верстатах без коригувального пристрою ці похибки в 4-5 разів більше.

При встановленні лінійки під кутом до осі центру верстата одночасно з поздовжньою подачею супорта буде переміщатися повзун 2 з копіром 3, повертаючи через систему тяг гайку ходового ггвинта. Між величиною переміщення h1 повзуна за один оборот шпинделя, підйомом h2 тяги гайки і поздовжнім переміщенням супорта існує залежність h1 = s tgα, h2 = h1 tg β;

Величина додаткового поздовжнього переміщення супорта за один оборот шпинделя залежить від кута у повороту гайки з коригувальною лінійкою, яка розташована із задньої сторони станини на спеціально оброблених поверхнях.

Габарит робочого простору токарного гвинторізного верстата 1622

Габаритні розміри робочого простору токарного гвинторізного верстата 1622

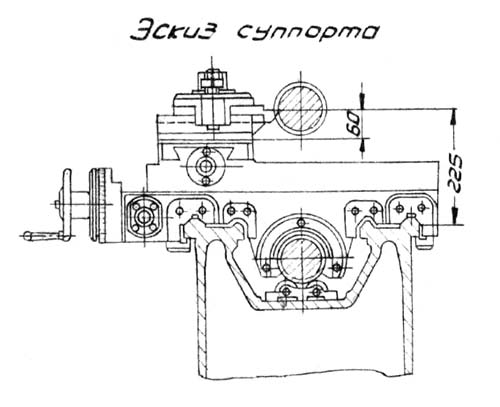

Ескіз супорту токарного верстата 1622

Габаритні розміри робочого простору верстата 1622. Дивитись у збільшеному масштабі

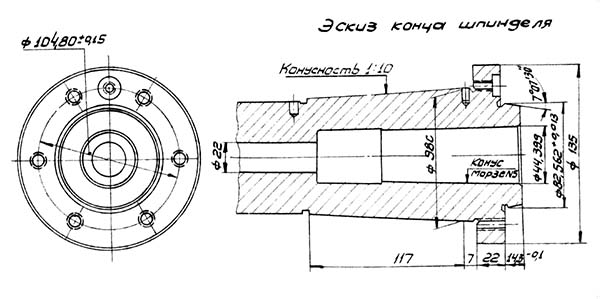

Настановні та приєднувальні розміри токарного верстата 1622. Ескіз шпинделя
