ПД-476 (пд476) Пресс гідравлический рамный для прессования изделий из пластмасс
схеми, опис, характеристики

Відомості про виробника гідравлічного пресса ПД-476 (ПД476)

Производителем пресса ПД-476 (пд476) является Оренбургский завод гідравлических прессов Гідропресс, основанный в 1953 году.

Первый гідравлический пресс для переработки пластмасс ПА-474 был принят государственной комиссией 23 сентября 1953 года, етот день прессостроители і считают днем рождения завода «Гідропресс».

В настоящее время однокривошипный пресс ПД-476 производит ПАО «Кувандыкский завод кузнечно-прессового оборудования «Долина» г. Кувандык

В настоящее время пресс ПД-476 (ПД476) производит, также, ООО СО "Прессмаш", г. Москва

ПД-476 (ПД476) пресс гідравлический рамный для прессования изделий из пластмасс. Назначение, область применения

Пресс гідравлический моделі ПД-476 (пд476) предназначен для получения различных по форме і размерам изделий (как з арматурой, так і без нее) из реактопластов методом прямого (компрессионного) і трансферного прессования (литье пластмасс под давлением) з предварительным подогревом материала і без него. Пресс може быть использован также для мелких вытяжных і штамповочных работ.

Благодаря своей универсальности і наличию индивидуального приводу пресс може быть использован как на крупных специализированных предприятиях по переработке пластмасс в химической, автомобильной, електротехнической, радиотехнической, електронной, приборостроительной промышленности, а также при производстве товаров народного потребления.

Принцип роботи і особливості конструкції пресса

Пресс гідравлический моделі ПД-476 (пд476) выполнен вертикальным, рамным.

Станина пресса ПД-476 (пд476) сварная, рамного типа. В верхней поперечине станины имеется отверстие для установки головного цилиндра плунжерного типа, в нижней — поршневой цилиндр выталкивателя, в боковых нишах станины — возвратные плунжерные циліндри. В правой нише установлены конечные выключатели керування ползуном і в подвешенном к ней на петлях електрошкафе размещается електроаппаратура.

Горизонтальная массивная плита з центральным отверстием і Т-образными пазами является столом пресса.

На верхнем торце головного цилиндра расположен бак наполнения з клапаном наполнения.

Плунжер головного цилиндра соединен з литым чугунным ползуном, имеющим на рабочей поверхности Т-образные пазы для крепления инструмента. Ползун перемещается между стойками станины по клиновым чугунным направляющим, крепящимся к стойкам.

Керування ходом ползуна і выталкивателя осуществляется з помощью конечных выключателей типа КВД.

Для направления руху ползуна пресса служат направляющие.

Регулювання зазору между ползуном і направляющим производится гвинтами. Левая ниша станины предназначена для розміщення трубопроводов

В нижней частини верхней поперечини станины предусмотрено два отверстия для установки механического выталкивателя, выполненного в виде шпилек, которые кроме роли выталкивателя, в целях безопасности (при навинчивании на них гаек), удерживают ползун в верхнем положении во время ремонта.

Гідрообладнання пресса ПД-476 скомпоновано в отдельный гідроагрегат з левой стороны пресса. Агрегат спроектирован на базе гідроапаратури типа КАВО. Его гідропанель і маслобак унифицированы на всю гамму прессов серии «ДГ».

Прессы оснащены подвижным неприводным ограждением, подвешенным на лицевой стороне ползуна, лестницей для обслуживания пресса, блокировочным пристрійм рабочей зоны і пристрійм отсоса газов.

Электропривод, выполненный на базе микроелектроники, обеспечивает работу пресса в напівавтоматическом і автоматическом режимах.

Пульт керування прессом ПД-476 расположен на лицевой стороне електрошафи.

Смазка пресса ПД-476 (пд476) — комбинированная.

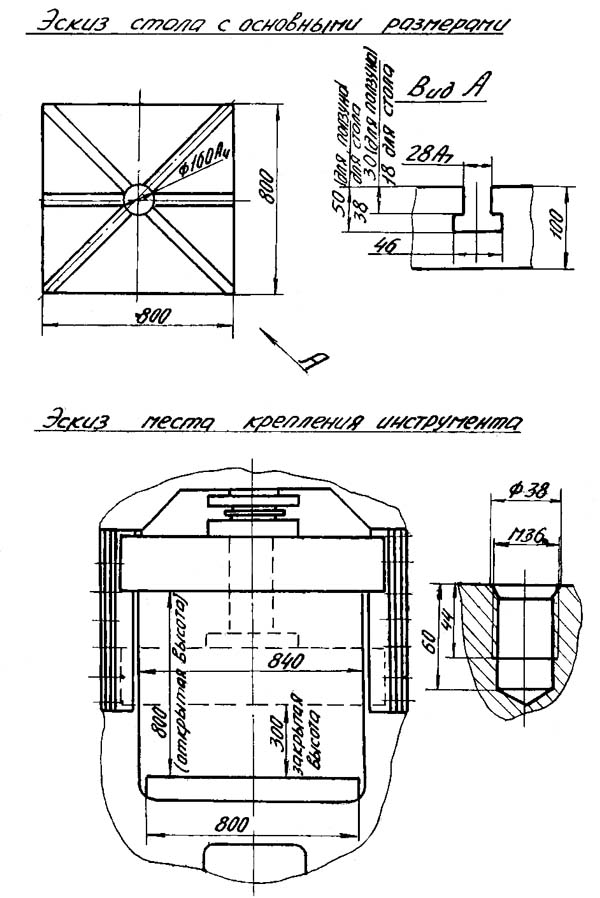

Габаритные розміри робочого простору пресса ПД476

Габаритные розміри робочого простору пресса пд-476

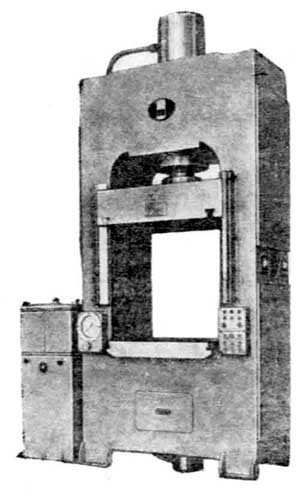

Загальний вигляд гідравлічного пресса ПД476

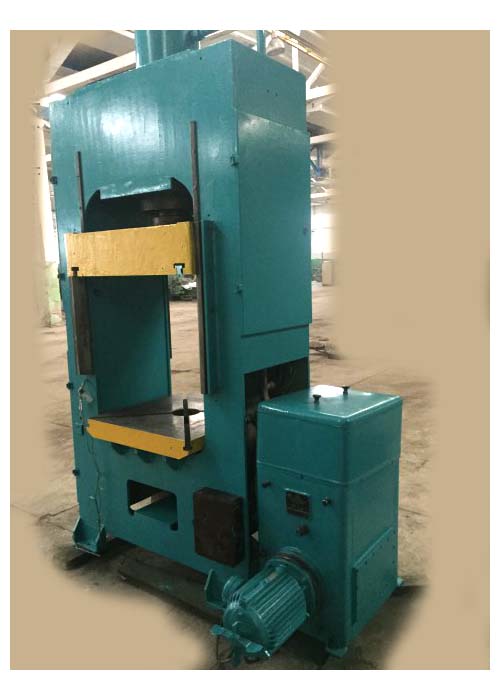

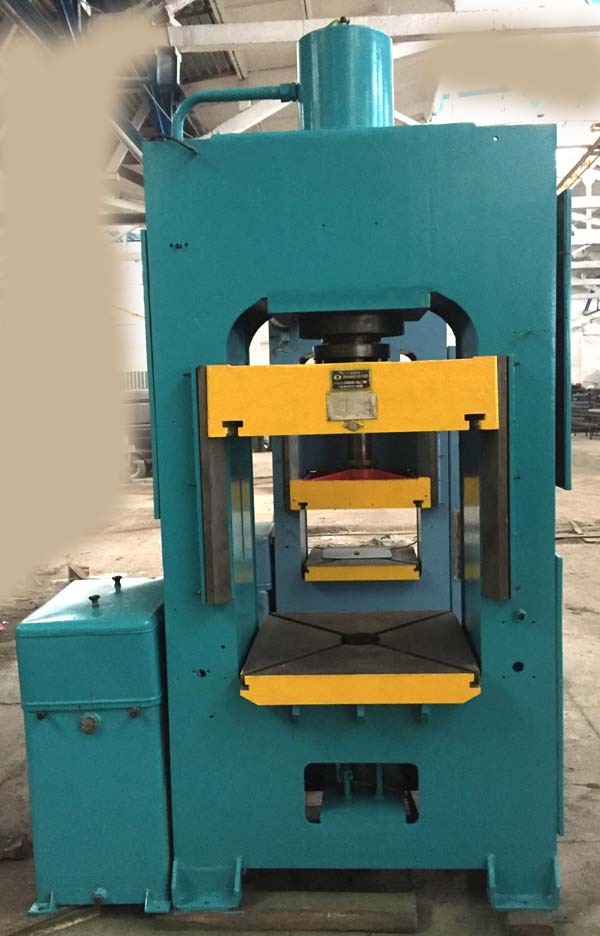

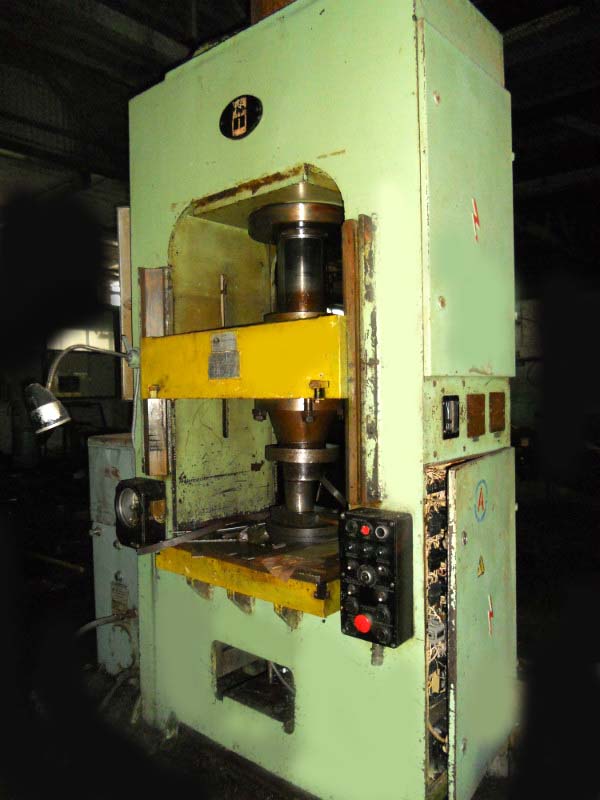

Фото гідравлічного пресса пд-476

Фото гідравлічного пресса пд-476. Вид сзади

Фото гідравлічного пресса пд-476

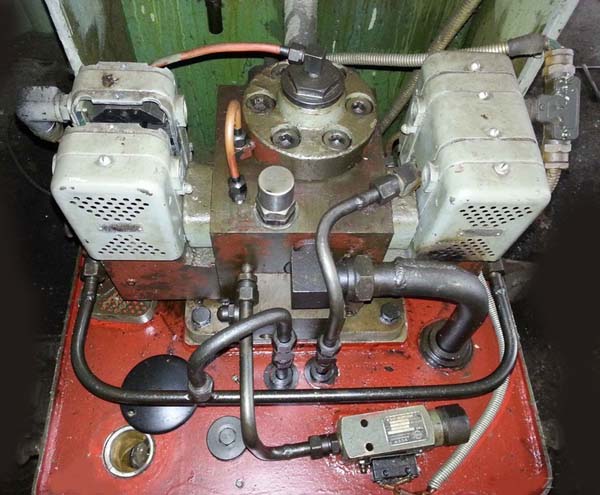

Фото гідростанції пресса пд-476

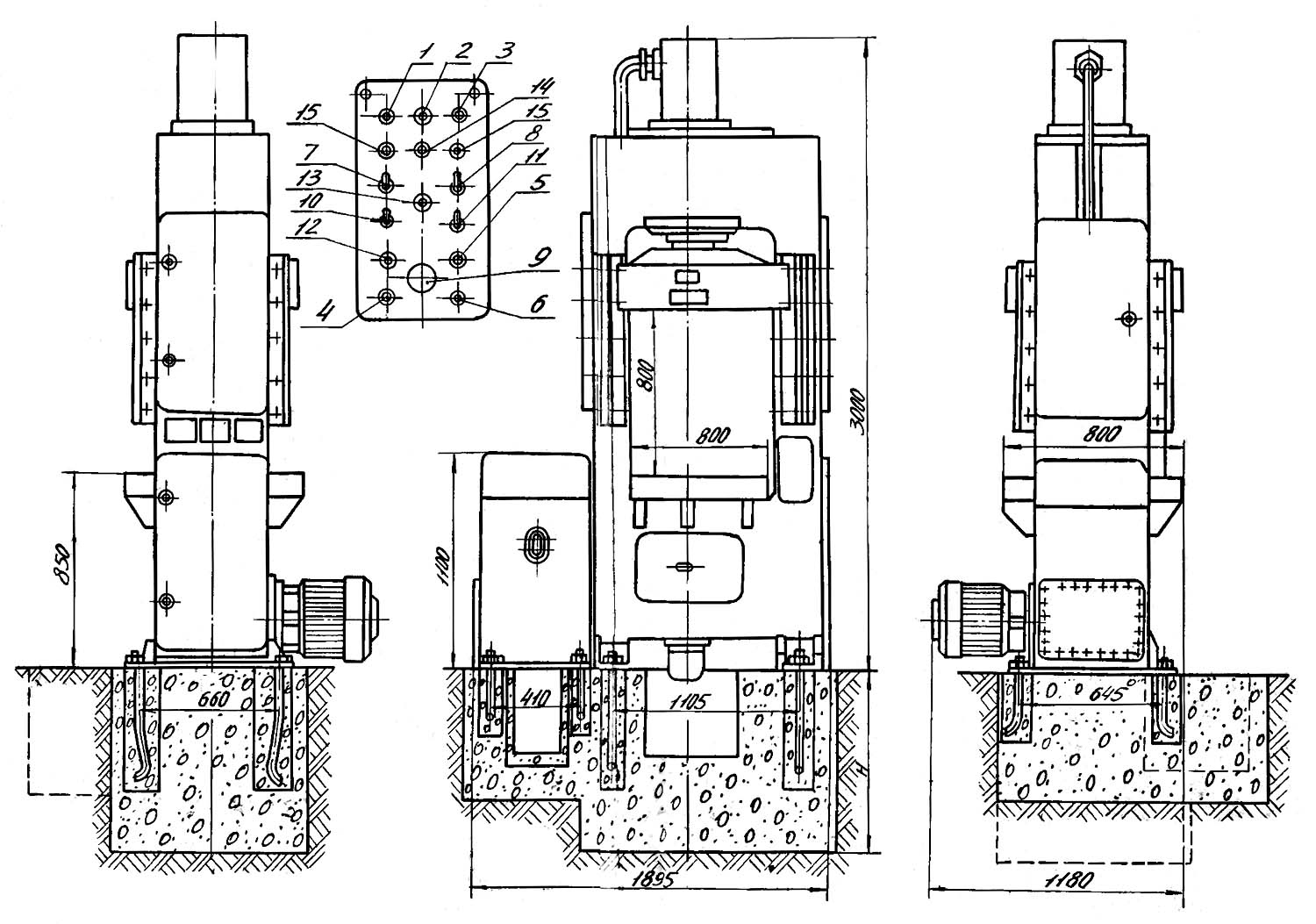

Розташування органів керування гідравлическим прессом ПД-476 (пд476)

Розташування органів керування прессом пд476

Розташування органів керування гідравлическим прессом ПД-476. Дивитись у збільшеному масштабі

Список органів керування гідравлическим прессом пд476

1. Кнопка "Пуск" двигуна гідроагрегата
2. Кнопка "Стоп" двигуна гідроагрегата
3. Кнопка "Ползун вниз"
4. Кнопка "Ползун вниз"
5. Кнопка "Выталкиватель вверх"
6. Кнопка "Выталкиватель вниз"
7. Тумблер увімкнення обогрева матрицы
8. Тумблер увімкнення обогрева пуансона
9. Кнопка "Аварийный разъем"
10. Тумблер режима выдержки "С двигателем"
11. Тумблер режима прессования "С подпрессовками"
12. Кнопка "Ползун вверх"
13. Переключатель режимов на три положения: "Наладка", "Без выталкивателя", "С выталкивателем"
14. Лампочка "Сеть"
15. Лампочка "Обогрев матрицы"
16. Лампочка "Обогрев пуансона"

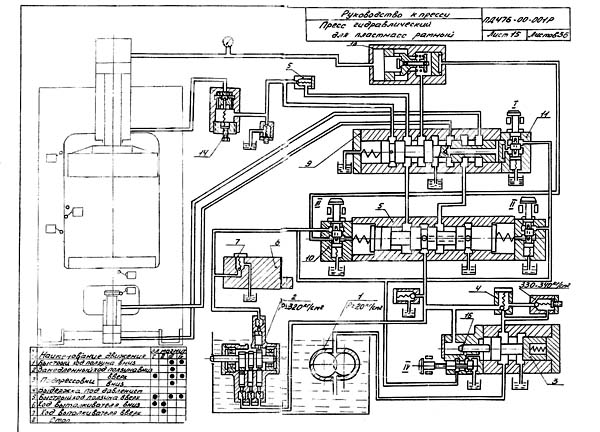

Гідравлічна схема пресса ПД-476 (пд476)

Гідросхема пресса пд476

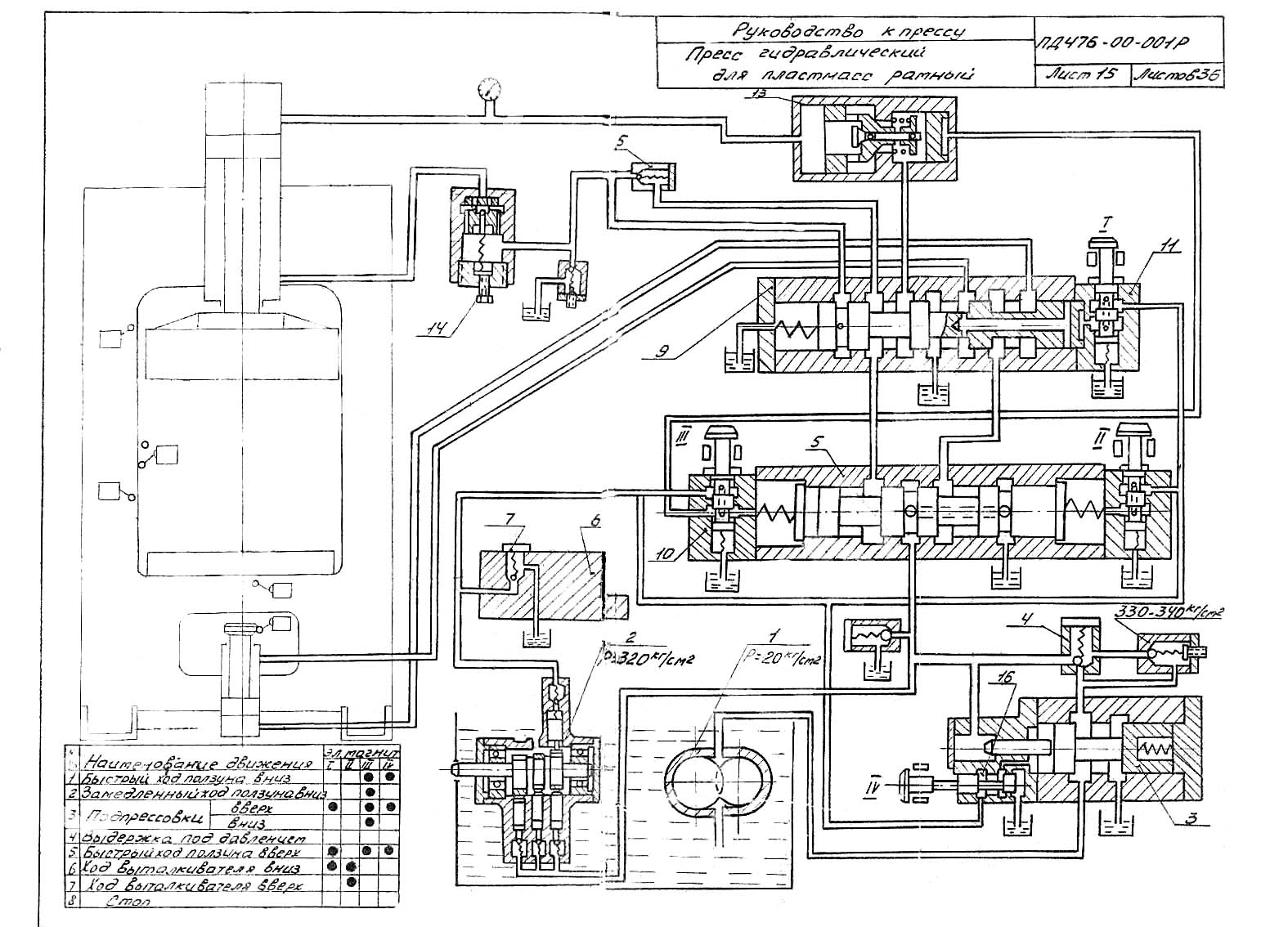

Гідросхема пресса пд476. Дивитись у збільшеному масштабі

Технічні характеристики пресса ПД-476 (пд476)

Наименование параметра	ДГ2432	ПД-476
Основні параметри
Номинальное усилие пресса, кН (тс)	1600 (160)	1600 (160)
Наибольший ход штока (ползуна), мм	630	500
Наибольшее расстояние между столом і ползуном - открытая высота пресса, мм	1000	800
Расстояние между стойками в свету, мм		840
Розміри стола, мм	800 х 710	800 х 800
Высота стола над уровнем пола, мм		850
Скорость ползуна при холостом ходе, мм/сек	200	70
Скорость ползуна при рабочем ходе, мм/сек		2
Скорость ползуна при возвратном ходе, мм/сек	60	70
Номинальное усилие нижнего выталкивателя вверх / вниз, кН (тс)	315 (31,5)	200 (20) / 40 (4)
Ход нижнего выталкивателя, мм	250	250
Скорость робочого ходу выталкивателя (при ходе вверх), мм/сек		24
Скорость возвратного ходу выталкивателя (при ходе вниз), мм/сек	70	68
Максимальная выдержка под давлением, з (мин)	1..1000 (16)	900 (15)
Температура нагрева прессформ, К	373..523
Точность поддержания заданной температуры нагрева прессформ, К	±0,4
Цикл роботи пресса	Полуавтомат	Полуавтомат
Електроустаткування
Количество електродвигателей	1	1
Електродвигун насоса гідростанції, кВт (об/мин)	7,5	5,5
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	2200 х 1320 х 3800	1895 х 1180 х 3035
Масса верстата, кг	5750	3730
