ДГ2434 Пресс гідравлический рамный для прессования изделий из пластмасс
схеми, опис, характеристики

Відомості про виробника гідравлічного пресса ДГ2434

Производителем пресса ДГ2434 является Оренбургский завод гідравлических прессов Гідропресс, основанный в 1953 году.

Первый гідравлический пресс для переработки пластмасс ПА-474 был принят государственной комиссией 23 сентября 1953 года, етот день прессостроители і считают днем рождения завода «Гідропресс».

В настоящее время однокривошипный пресс ДГ2434 производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

В настоящее время однокривошипный пресс ДГ2434 производит, также, ООО СО "Прессмаш", г. Москва

ДГ2434, ДГ2434а пресс гідравлический рамный для прессования изделий из пластмасс. Назначение, область применения

Пресс гідравлический моделі ДГ2434 предназначен для получения различных по форме і размерам изделий (как з арматурой, так і без нее) из реактопластов методом прямого (компрессионного) і трансферного прессования (литье пластмасс под давлением) з предварительным подогревом материала і без него. Пресс може быть использован также для мелких вытяжных і штамповочных работ.

Пресс моделі ДГ2434 является базовой моделью, имеет одну ступень рабочих швидкостей ползуна і выталкивателя.

Пресс моделі ДГ2434а оснащен гідро-пневмо-аккумулятором, позволяющим вести ускоренное прессование реактопластов при высоких температурах. Пресс имеет две ступени рабочих швидкостей ползуна для прямого прессования і две ступени рабочих швидкостей выталкивателя для литья под давлением.

По сравнению з заменяемым обладнанням ДБ2434 і ДБ2434а прессы более производительны і обладают расширенными технологическими возможностями за счет:

• введения регулировки рабочих швидкостей ползуна і выталкивателя;
• увеличения скорости холостого ходу ползуна;
• прессования при підвищеної температуре (сокращения часу выдержки под давлением);
• поддержания температуры прессования з високою точностью з помощью електронных приборов терморегулювання прессформ;
• применения быстродействующей електронной системы керування і гідроприводу на базе гідроапаратури клапанного типа.

Благодаря своей универсальности і наличию индивидуального приводу пресс може быть использован как на крупных специализированных предприятиях по переработке пластмасс в химической, автомобильной, електротехнической, радиотехнической, електронной, приборостроительной промышленности, а также при производстве товаров народного потребления.

Пресс гідравлический моделі ДГ2434 выполнен вертикальным, рамным.

Станина пресса ДГ2434 сварная, рамного типа. В верхней поперечине станины имеется отверстие для установки головного цилиндра плунжерного типа, в нижней — поршневой цилиндр выталкивателя, в боковых нишах станины — возвратные плунжерные циліндри. В правой нише установлены конечные выключатели керування ползуном і в подвешенном к ней на петлях електрошкафе размещается електроаппаратура.

Горизонтальная массивная плита з центральным отверстием і Т-образными пазами является столом пресса.

На верхнем торце головного цилиндра расположен бак наполнения з клапаном наполнения.

Плунжер головного цилиндра соединен з литым чугунным ползуном, имеющим на рабочей поверхности Т-образные пазы для крепления инструмента. Ползун перемещается между стойками станины по клиновым чугунным направляющим, крепящимся к стойкам.

Керування ходом ползуна і выталкивателя осуществляется з помощью конечных выключателей типа КВД.

Для направления руху ползуна пресса служат направляющие.

Регулювання зазору между ползуном і направляющим производится гвинтами. Левая ниша станины предназначена для розміщення трубопроводов

В нижней частини верхней поперечини станины предусмотрено два отверстия для установки механического выталкивателя, выполненного в виде шпилек, которые кроме роли выталкивателя, в целях безопасности (при навинчивании на них гаек), удерживают ползун в верхнем положении во время ремонта.

Гідрообладнання пресса скомпоновано в отдельный гідроагрегат з левой стороны пресса. Агрегат спроектирован на базе гідроапаратури типа КАВО. Его гідропанель і маслобак унифицированы на всю гамму прессов серии «ДГ».

Прессы оснащены подвижным неприводным ограждением, подвешенным на лицевой стороне ползуна, лестницей для обслуживания пресса, блокировочным пристрійм рабочей зоны і пристрійм отсоса газов.

Электропривод, выполненный на базе микроелектроники, обеспечивает работу пресса в напівавтоматическом і автоматическом режимах.

Пульт керування прессом расположен на лицевой стороне електрошафи.

Смазка пресса ДГ2434 — комбинированная.

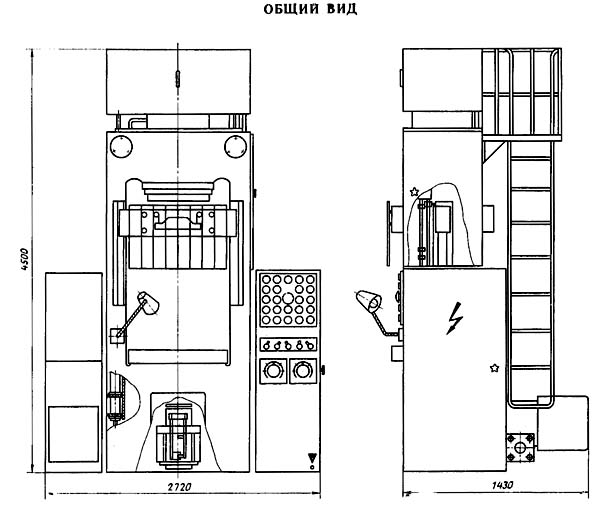

Габаритные розміри робочого простору пресса ДГ2434

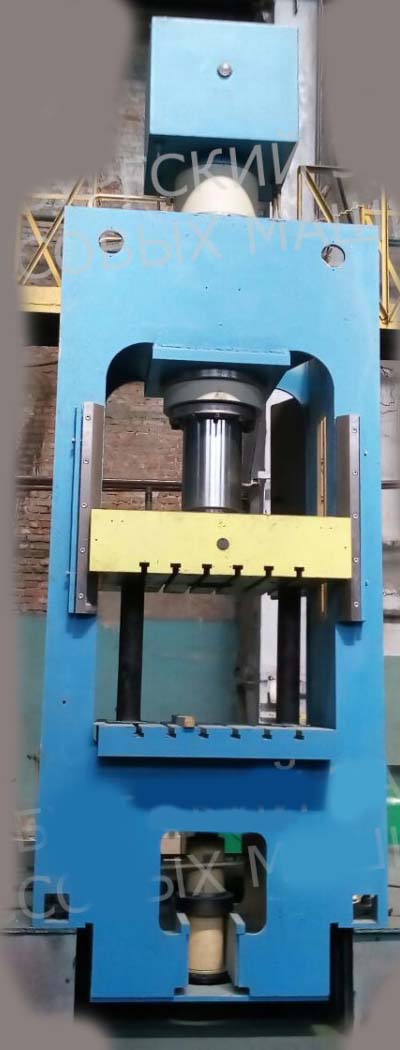

Загальний вигляд гідравлічного пресса ДГ2434

Електроустаткування гідравлічного пресса ДГ2434

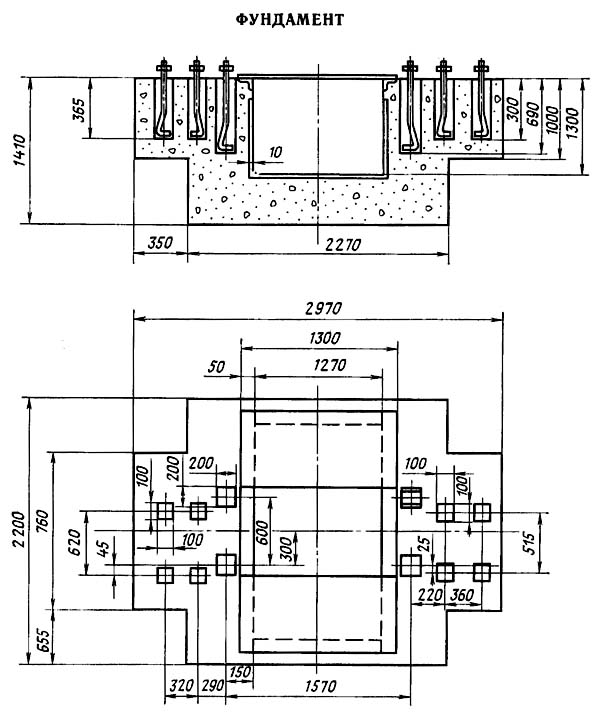

Настановне креслення гідравлічного пресса ДГ2434

ДГ2434 Пресс гідравлический рамный для изготовления изделий из пластмасс. Відеоролик.

Технічні характеристики пресса ДГ2434

Наименование параметра	ДГ2432	ДГ2434	ДГ2436
Основні параметри
Номинальное усилие пресса, кН (тс)	1600 (160)	2500 (250)	4000 (400)
Наибольший ход штока (ползуна), мм	630	710	800
Наибольшее расстояние между столом і штоком - открытая высота пресса, мм	1000	1250	1400
Расстояние между стойками в свету, мм
Розміри стола, мм	800 х 710	1120 х 1000	1250 х 1120
Высота стола над уровнем пола, мм
Скорость робочого ходу ползуна до 30% номинального, мм/сек		1..5,5
Скорость робочого ходу ползуна свыше 30% номинального, мм/сек		1..5,5
Скорость робочого ходу ползуна до 30% номинального модификации А, мм/сек		5,5..50
Скорость робочого ходу ползуна свыше 30% номинального модификации А, мм/сек		1..5,5
Скорость холостого ходу ползуна вверх / вниз, мм/сек	70 / 200	60 / 200	60 / 160
Номинальное усилие нижнего выталкивателя вверх, кН (тс)	315 (31,5)	500 (50)	630 (63)
Ход нижнего выталкивателя, мм	250	360	360
Скорость робочого ходу выталкивателя (при ходе вверх), мм/сек		5..30
Скорость возвратного ходу выталкивателя (при ходе вниз), мм/сек	70	80	80
Максимальная выдержка под давлением, з (мин)	1..1000 (16)	1..1000 (16)	1..1000 (16)
Температура нагрева прессформ, К	373..523	373..523	373..523
Точность поддержания заданной температуры нагрева прессформ, К	±0,4	±0,4	±0,4
Цикл роботи пресса	Полуавтомат	Полуавтомат	Полуавтомат
Електроустаткування
Количество електродвигателей	1	1	1
Електродвигун насоса гідростанції, кВт (об/мин)	7,5	15 (1500)	15 (1500)
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	2200 х 1320 х 3800	2890 х 1820 х 4480	3050 х 1940 х 1965
Масса верстата, кг	5750	10125	14600
