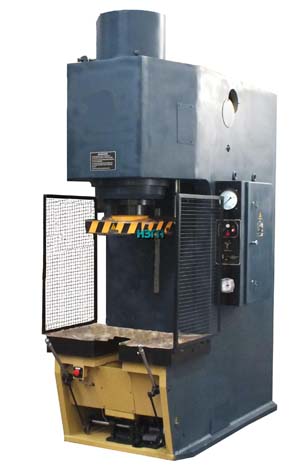

П6334 Пресс гідравлический одностоєчний правильно запрессовочный
схеми, опис, характеристики

Відомості про виробника пресса гідравлічного одностоечного П6334

Производителем пресса П6334 является Оренбургский завод гідравлических прессов Гідропресс, основанный в 1953 году.

Первый гідравлический пресс для переработки пластмасс ПА-474 был принят государственной комиссией 23 сентября 1953 года, етот день прессостроители і считают днем рождения завода «Гідропресс».

В настоящее время однокривошипный пресс П6334 производит ПАО «Кувандыкский завод кузнечно-прессового оборудования «Долина» г. Кувандык

В настоящее время пресс П6334 производит, также, ООО СО "Прессмаш", г. Москва

П6334 пресс гідравлический одностоєчний правильно запрессовочный. Назначение, область применения

Прессы гідравлические одностоечные без гідроподушки П6334 предназначены для выполнения широкого круга работ: запрессовки - выпрессовки, прошивки, калибровки, правки (рихтовки), листовой штамповки без глубокой вытяжки.

Гідравлический пресс одностоєчний універсальний моделі П6334, усилием 2500 кН предназначен для выполнения следующих операций:

• гибка, пробивка, штамповка, калибровка, запрессовка;
• правка - при оснащении правильным инструментом і правильным столом;
• точная правка - при оснащении пристрійм для точной правки и, при необходимости, правильным столом.

Гідравлические прессы П6334 могут применяться как в производственных, так і в ремонтных подразделениях і мастерских.

Прессы П6334, кроме того, имеют возможность встройки в автоматическую линию или комплекс. По особому заказу все прессы могут оснащаться правильным столом і оснасткой і механізмом точной правки.

Все вузли прессов установлены на С-образной станине сваренной из листового проката. В верхней консоли закреплен рабочий цилиндр. К нижнему торцу штока цилиндра крепится ползун, з левой стороны пресса — конечные выключатели, з правой — електрошкаф з кнопочной панелью керування і манометры. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который може быть установлено пристрій для правки. На передньої частини нижней консоли пресса расположены пульты керування. Для ручного керування предусмотрена рукоятка.

Привід пресса индивидуальный гідравлический, расположен внутри гідробака, установленного на станине.

Цилиндр - поршневого типа крепится в верхней частини станины. В отверстие штока цилиндра установлен рабочий инструмент.

Електросхема имеет блокировку, осуществляющую немедленное відключення вводного автомата при открывании дверцы електрошафи.

Рабочие органы цилиндра, насосов і гідроапаратури постоянно смазываются рабочей жидкостью — маслом — і не требуют специальной змазки. Оси рычагов керування смазываются пресс-масленками.

На прессах установлено ограждение і фотозащита.

Режими роботи:

• наладочный,
• напівавтоматический,
• автоматический.

Керування прессом осуществляется:

• от рукоятки,
• от рукоятки з кнопкой,
• от одной кнопки,
• от двух кнопок.

Смазка комбинированная.

Конструкція прессов позволяет встраивать их в автоматические линии.

Климатическое виконання:

• для умеренного, холодного климата (основне)
• тропическое (по особому заказу)

Разработчик — оренбургский завод гідравлических прессов «Гідропресс» (головной).

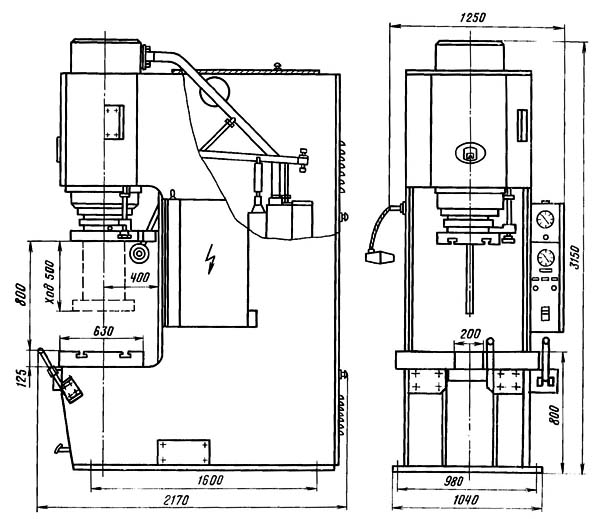

Габаритные розміри робочого простору пресса П6334

Специфікація складових частин пресса П6334

1. Керування прессом - П6334А.41А.001
2. Ползун - П6334А.32А.001
3. Станина - П6334А.11.001А
4. Цилиндр рабочий - П6334А.31.001Г
5. Трубопровод - П6334А.81.001
6. Гідроагрегат - П6334
7. Электрошкаф - П6334А.93.001А
8. Електроустаткування - П6334А.91.001А
9. Электропанель - П6330.92.001
10. Стол рабочий - П6334А.61.001
11. Боек - П6334А.62.001
12. Механізм коротких ходовП6330.42Д.001
13. Приспособление для правки - П9.00.001А

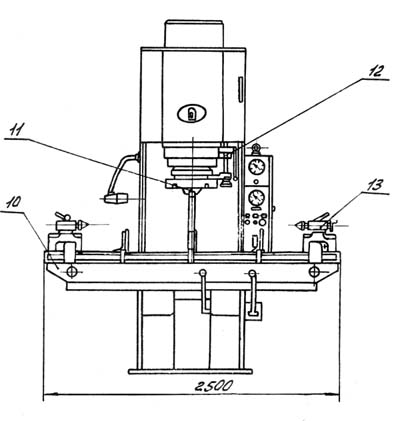

Габаритные розміри пресса П6334 з правильным столом

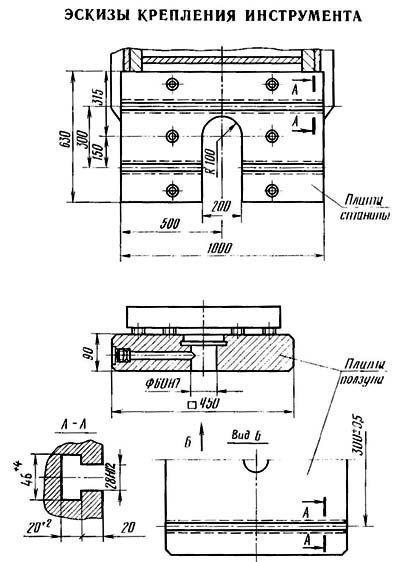

Посадочные і присоединительные базы пресса П6334. Крепление инструмента

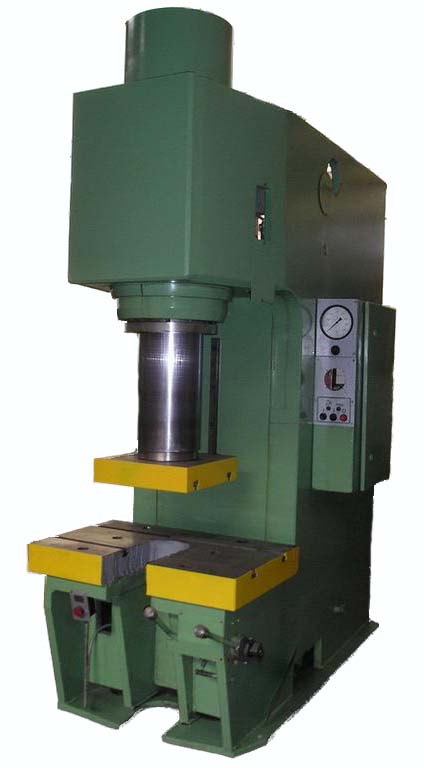

Загальний вигляд гідравлічного пресса П6334

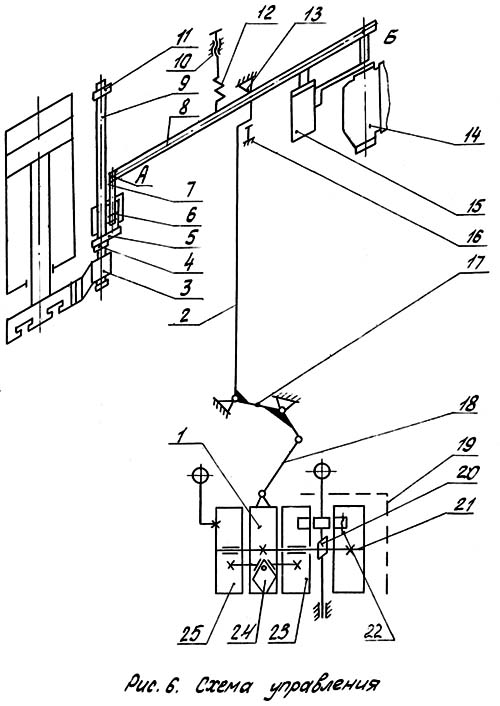

Схема керування гідравлическим прессом П6334

Пристрій керування гідравлическим прессом П6334

К распределительному золотнику 14 і возвратному штырю 7 крепится планка 8, к которой присоединены тяга і возвратная пружина 12, післядняя через регулируемый винт 10 крепится к станине. Тяга 2 другим концом присоединена к рычагу 17, который тягой 18 соединен з осью 21 . На оси 21 свободно вращаются рычаги 23 і 25 (на рычаге 25 жестко закреплена левая рукоятка), на которых закреплены кулачки, воздействующие на ромб 24.

На той же оси 21 свободно вращается рамка 20 (в которой закреплена правая рукоятка), центрирующаяся в нейтральном положении двумя пружинами.

Рамка 20 закрыта кожухом 19.

К ползуну крепится модификатор 3. С модификатором связана штанга 9, на которой закреплены кулачки 11 і 4. Кулачки могут быть закреплены на разной высоте по штанге і служат для ограничения ходу штока вверх і вниз. Штанга 9 і возвратный штырь 7 ходят в направляющей втулке. На штанге 9 размещен механізм коротких ходов 5. Пружина 6 вместе со штырем 7 служит, упором для планки 8 при пуске пресса. Упоры 13 і 16 ограничивают ход планки 8.

Работа керування гідравлическим прессом П6334

Керування прессом може быть двурукое і однорукое правое.

При пользовании двуруким керуванням правая рукоятка сначала перемещается влево до упора, після чего обе рукоятки одновременно перемещаются вниз.

От них, через систему рычагов рух передається планке 8, которая поворачивается относительно точки "А". при етом золотник 14 переместится вниз і откроет путь маслу от насоса в поршневую полость цилиндров. Осуществляется ход штока вниз. Вместе со штоком движется штанга 9, на которой расположены два подвижных кулачка 4 і 11. В кінці ходу кулачок 11 нажимает на штырь 7, планка 8 поворачивается относительно упора 16 і выводит золотник 14 в нейтральное положение, происходит останов штока. При снятии зусилля з рукояток керування пружина 12 поворачивает планку 8 относительно точки "А" вверх, золотник 14 занимает верхнее положение. Масло от насоса подается в штоковую полость цилиндра, шток со штангой 9 движется вверх. В кінці ходу штока вверх кулачок 4 нажимает на штырь 7, планка 8 поворачивается относительно упора 13 і вводит золотник 14 в нейтральное положение, шток останавливается.

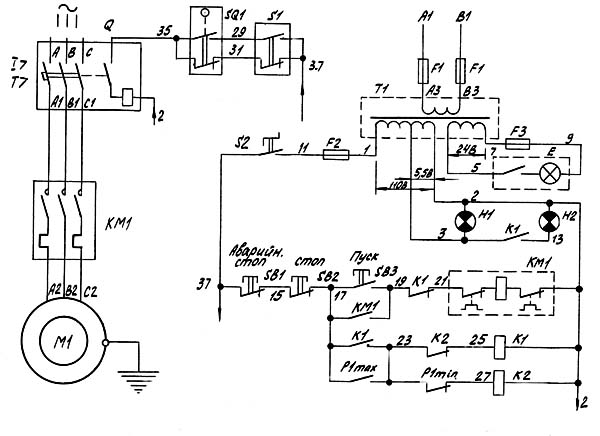

Схема електрична гідравлічного пресса П6334

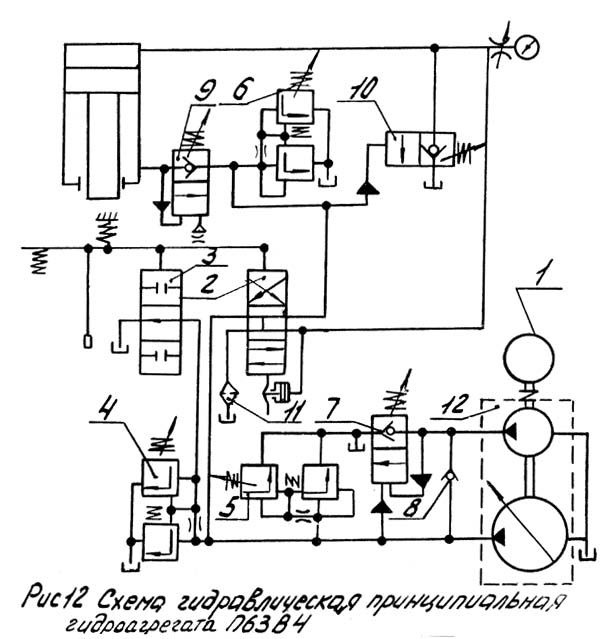

Схема гідравлічна пресса П6334

Специфікація гідравлической схеми пресса П6334

1. Електродвигун
2. Распределитель - П63В4.41.051А
3. Дроссель - ГР-П6332.42.001
4. Клапан предохранительный - 1КЛ20А
5. Клапан предохранительный - 11КЛ10
6. Клапан предохранительный - 11КЛ10
7. Клапан обратный управляемый з предохранителем - 2КУ20
8. Клапан обратный - 1К020
9. Клапан предохранительный з обратным клапаном - 12КЛ20
10. Клапан обратный управляемый - 1КУ32А
11. Фильтр - MS200
12. Насос радиально-плунжерный з подшипником - B80/32LTGL10B68

П6334 Пресс гідравлический. Відеоролик.

Технічні характеристики пресса П6334 і П6330

Наименование параметра	П6330	П6334
Основні параметри пресса
Номинальное усилие пресса, кН (т)	1000 (100)	2500 (250)
Наибольший ход штока, мм	500	500
Наибольшее расстояние между столом і штоком - открытая высота пресса, мм	750	800
Расстояние от оси штока до станины (вылет), мм	400	400
Скорость штока - рабочий ход, мм/сек	12,5	4.5
Скорость штока - холостой ход, мм/сек	80	29
Скорость штока - возвратный ход, мм/сек	18	70
Розміри стола, мм	800 х 630	1000 х 630
Розміри проема в столе, мм	200 х 415	200 х 415
Розміри съемного правильного стола, мм	2000 х 420	2500 х 600
Масса съемного правильного стола, кг	960
Масса правильного инструмента, кг	195
Высота стола над уровнем пола, мм	745
Номинальное рабочее давление жидкости, кг/см2	250
Електроустаткування
Количество електродвигателей	1	1
Електродвигун головного привода, кВт	22	18,5
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	2250 х 900 х 2720	1250 х 2170 х 3150
Масса верстата, кг	5500	10940
