ТС16к20ф3 Верстат токарний патронно-центровий з числовим програмним керуванням (ЧПУ)
опис, схеми, характеристики

Відомості про виробника токарного верстата з ЧПУ ТС16К20Ф3

Виробник токарного верстата з ЧПУ ТС16к20ф3 - СтанкоМашКомплекс, АТ .

ТС16К20Ф3 Верстат токарний патронно-центровий з числовим програмним керуванням (ЧПУ). Призначення та сфера застосування

Токарний верстат ТС16К20Ф3 призначений для токарної обробки зовнішніх та внутрішніх поверхонь деталей зі ступінчастиним та криволінійним профілем в осьовому перерізі у замкнутому напівавтоматичному циклі.

Принцип роботи та особливості конструкції верстата

Верстат може оснащуватися різними системами ЧПУ: які одночасно керують двома координатами, здійснюють зміну значень подач, перемикання частот обертання шпинделя, індексацію різцевої головки та нарізування різьблення за програмою.

Верстати ТС16К20Ф3 комплектується знімною інструментальною головкою з 6-позиційними різцетримачами з горизонтальною віссю повороту.

Особливості конструкції:

• високоміцна станина , виконана литтям з чавуну з термообробленими шліфованими напрямними забезпечують тривалий термін служби та підвищену точність обробки
• привід головного руху , що включає головний двигун 7,5 кВт і шпиндельну бабку забезпечує найбільший довготривалий момент, що крутить.
• високоточний шпиндель з отвором 53 мм, що дозволяє обробляти деталі з пруткового матеріалу.

Область застосування: Дрібносерійне, серійне виробництво.

Клас точності Н згідно з ГОСТ 8-82.

Вид кліматичного виконання за ГОСТ15150-69: УХЛ4.

Базова комплектація верстата ТС16К20Ф3

• ЧПУ Siemens 808D та сервоприводи по осях;
• сталевий трикулачковий патрон 200 мм;
• 6 позиційна РГ 25х25, полив на кожну позицію;
• задня бабка з механічною піноллю;
• повністю закрита зона різання;
• система подачі СОЖ у зону різання;
• комплект ключів та інструменту;
• клинові черевики - 6 шт;
• Паспорт російською мовою.

Опції за додаткову оплату

• люнет нерухомий 30..145 мм;
• гідравлічний патрон із гідростанцією;
• податчик дроту Ø14..55 мм, L200..1500 мм з інтерфейсом сполучення;
• електромеханічна піноль (ЕМГ);
• додаткові кулачки, оснастка, різальний інструмент.

Загальний вигляд токарного верстата з ЧПУ ТС16К20Ф3

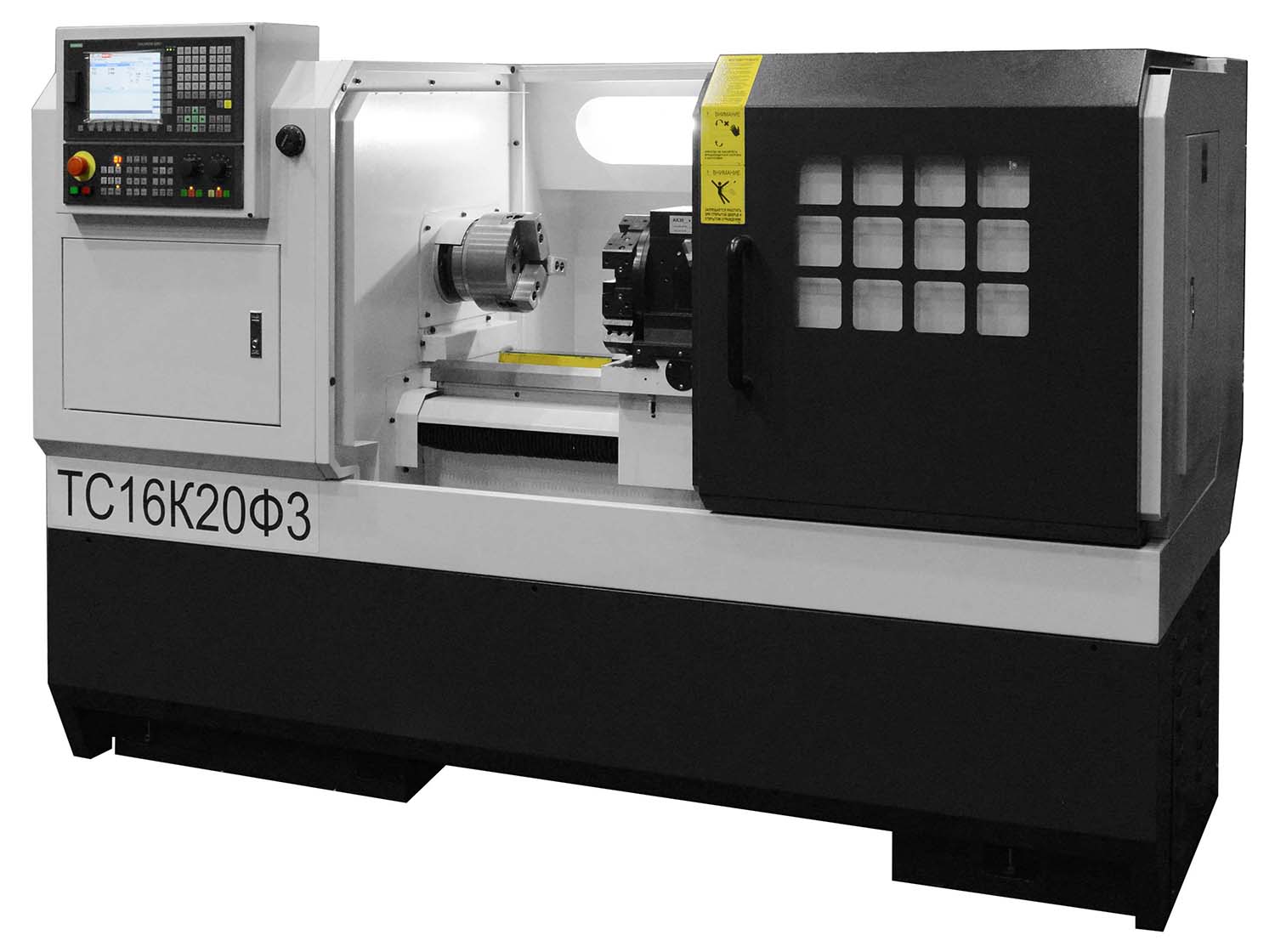

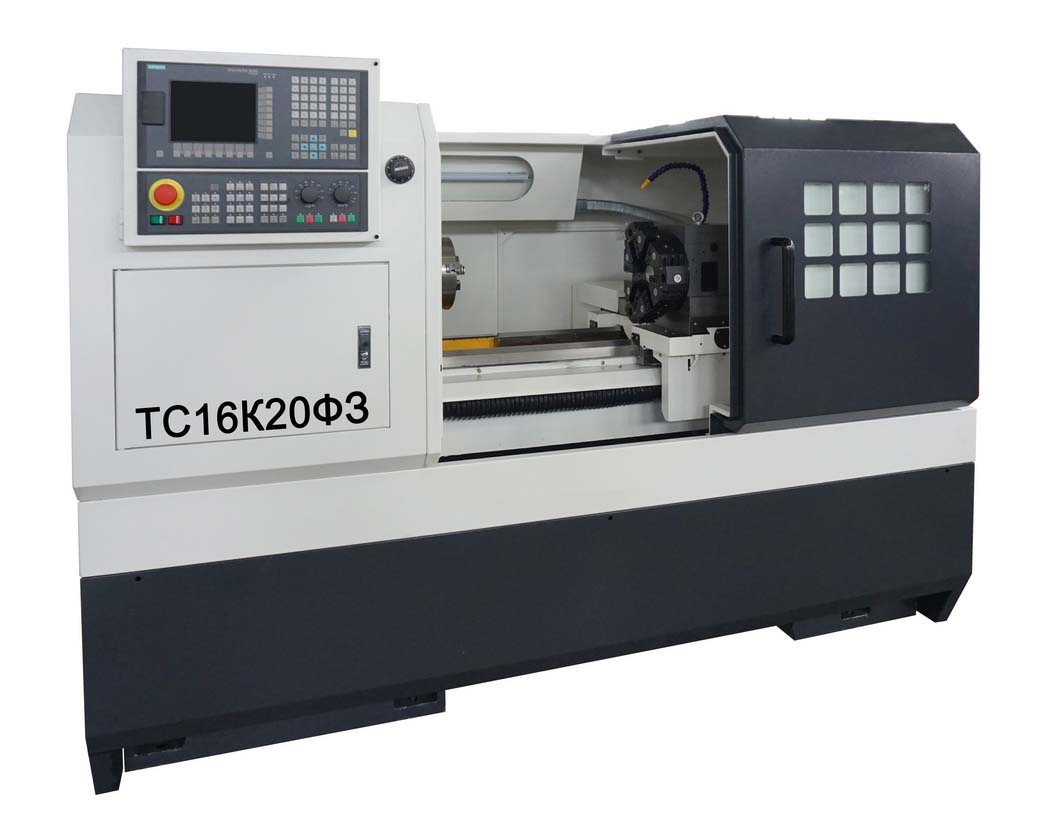

Фото токарного верстата з ЧПУ ТС16к20ф3

Фото токарного верстата з ЧПУ ТС16К20Ф3. Дивитись у збільшеному масштабі

Фото токарного верстата з ЧПУ ТС16к20ф3

Фото токарного верстата з ЧПУ ТС16К20Ф3. Дивитись у збільшеному масштабі

Фото токарного верстата з ЧПУ ТС16к20ф3

Фото токарного верстата з ЧПУ ТС16К20Ф3. Дивитись у збільшеному масштабі

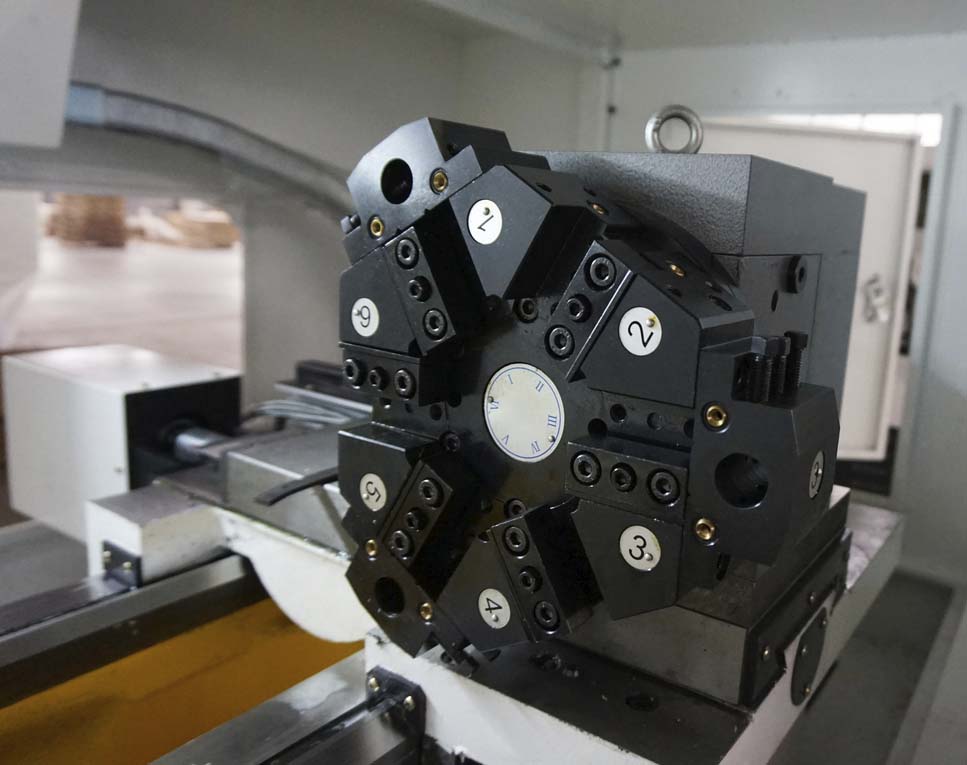

Фото револьверної головки токарного верстата з ЧПУ ТС16к20ф3

Фото револьверної головки токарного верстата з ЧПУ ТС16К20Ф3. Дивитись у збільшеному масштабі

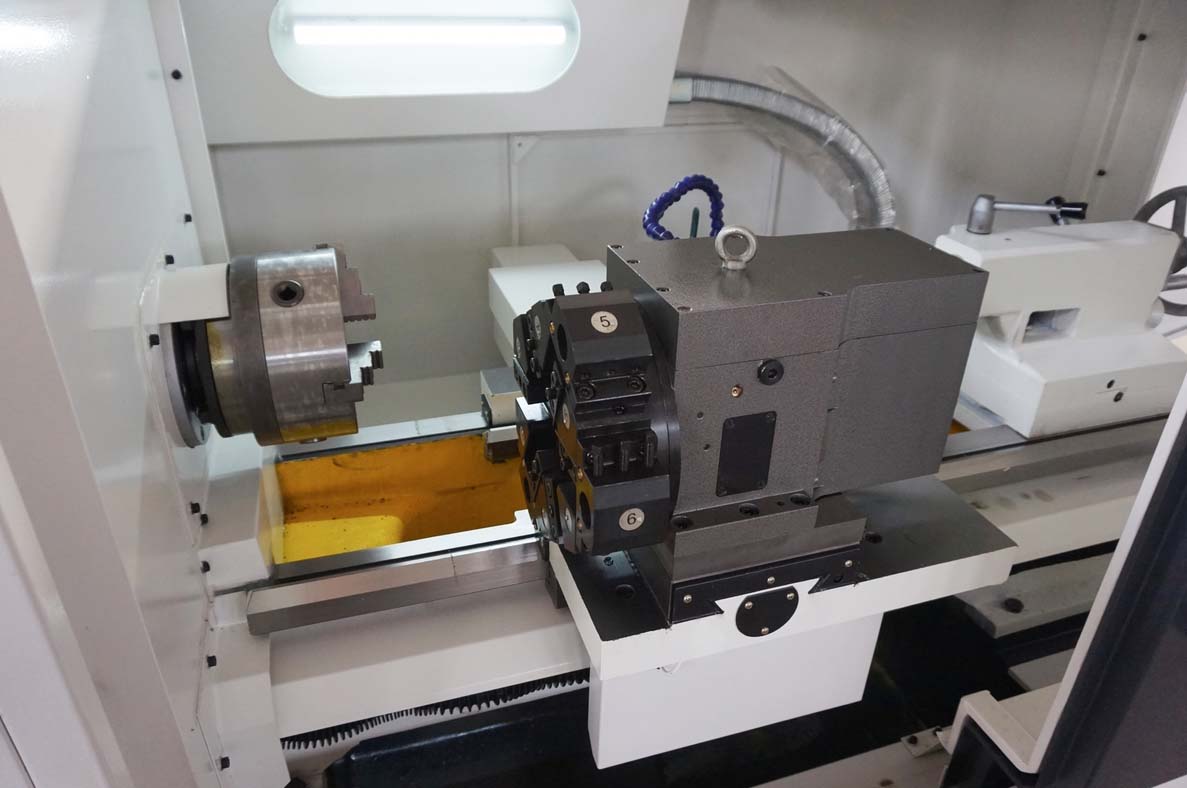

Фото револьверної головки токарного верстата з ЧПУ ТС16к20ф3

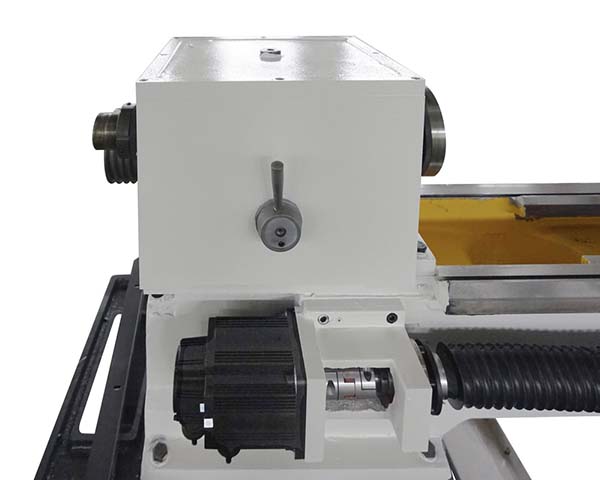

Привід супорту токарного верстата з ЧПУ ТС16К20Ф3. Дивитись у збільшеному масштабі

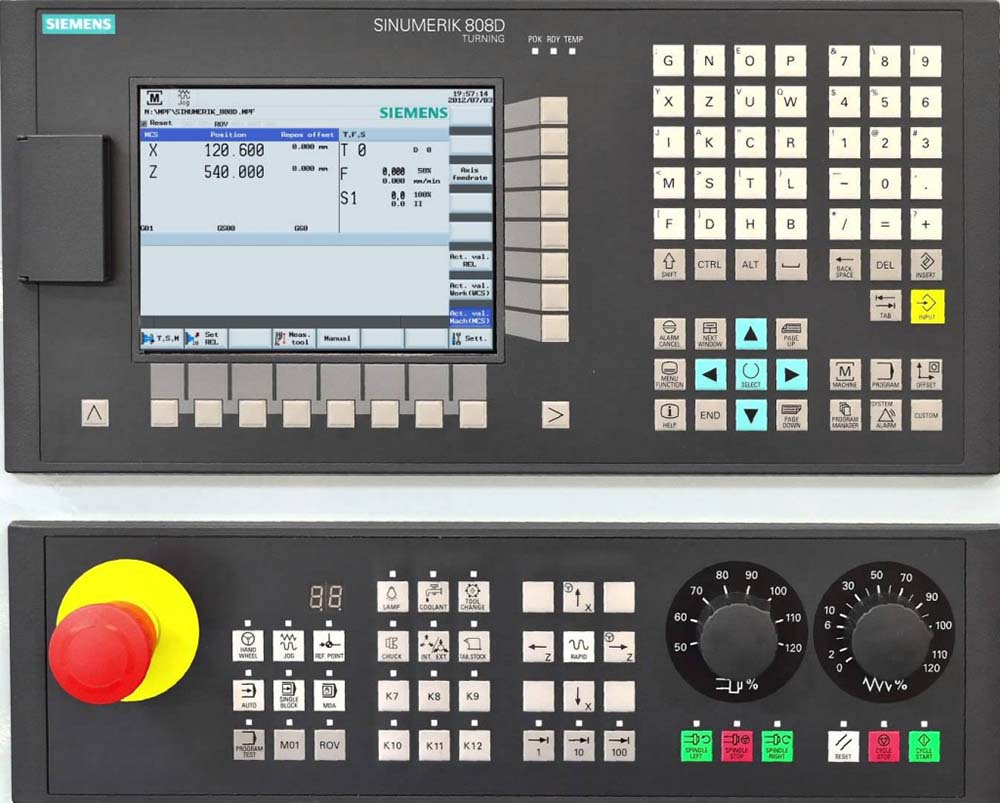

Система ЧПУ токарного верстата з ЧПУ ТС16к20ф3

Система ЧПУ токарного верстата з ЧПУ ТС16К20Ф3. Дивитись у збільшеному масштабі

Розташування складових частинин верстата ТС16к20ф3

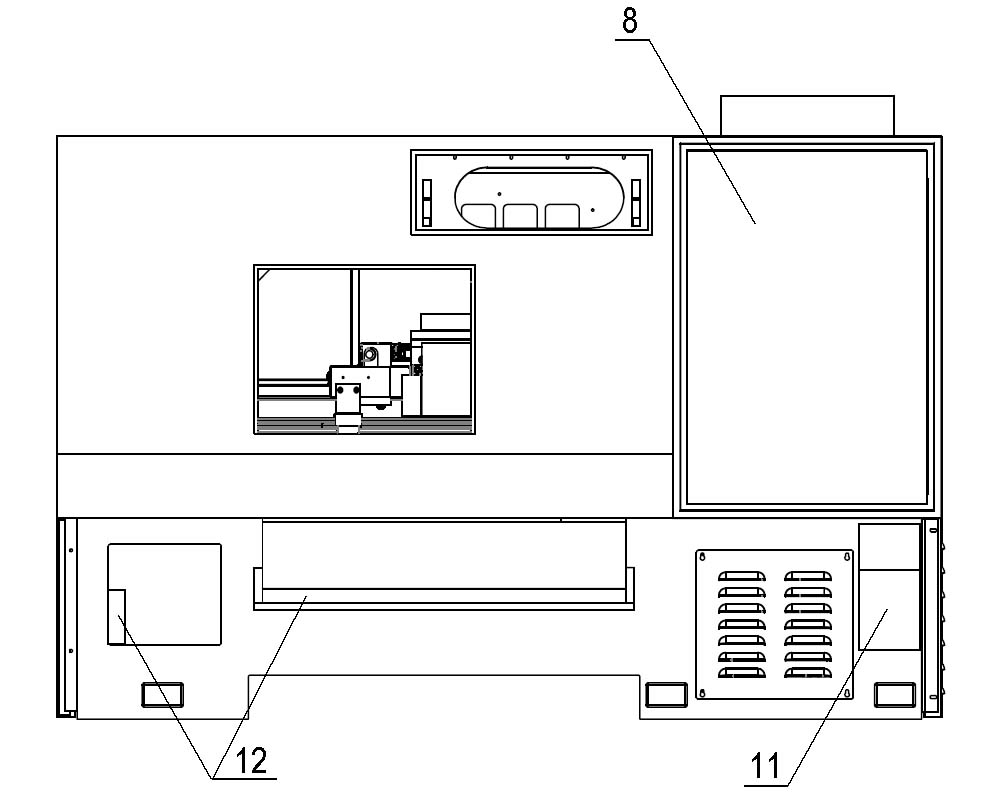

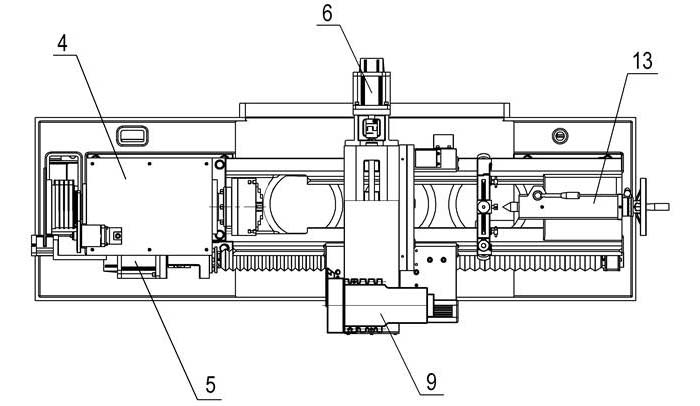

Розташування основних вузлів верстата ТС16к20ф3

Розташування основних вузлів верстата ТС16к20ф3

Розташування основних вузлів верстата ТС16к20ф3

Перелік основних вузлів верстата ТС16к20ф3

1. побудований;
2. Станина;
3. підтримка;
4. Передня бабка;
5. Привід поздовжньої подачі;
6. Привід поперечного подавання;
7. Кабінет;
8. Шафа з електроапаратурою;
9. Револьверна головка;
10. Пульт керування із системою ЧПУ;
11. Система централізованого імпульсного мастила;
12. Система подачі та збору СОЖ;
13. Бабка задня.

ТС16к20ф3 Верстат токарний патронно-центровий з ЧПУ. Відео.

Технічні характеристики верстата ТС16К20Ф3

Найменування параметру	16k20F3	ТС16х20Ф3	16a20F3	TS1625f3
Основні параметри верстата
Позначення системи ЧПУ	2R22	Siemens 808	2R22	Siemens 828D
Найбільший діаметр оброблюваного виробу типу диск над станиною, мм	400	400	320	520
Найбільший діаметр виробу, що обробляється над супортом, мм.	220	210	200	280
Найбільший діаметр встановлюваного виробу над станиною, мм	500	450	500	580
Найбільша довжина виробу, що встановлюється в центрах (РМЦ), мм	1000	750	1000	1000, 1500
Найбільша довжина виробу, що обробляється при числі позицій інструментальної головки (6, 8, 12), мм	870		900,750,850	900,750,850
Найбільша вага заготівлі, кг		200		500
Точність позиціонування по осях X/Z, мм		±0,005		±0,005
Повторюваність позиціонування осей X/Z, мм		±0,003		±0,003
Ширина направляючих, мм		340		440
Шпиндель
Діаметр отвору в шпинделі, мм	53	53	55	77
Потужність двигуна головного руху, кВт	11	7,5	11
Кількість робочих швидкостей шпинделя	22
Межі чисел оборотів шпинделя, об/хв	12,5..2000		20..2500	10..1650
Діапазон швидкостей шпинделя, що встановлюється вручну, об/хв	Ряд I - 12.5..200 Ряд II - 50..800 Ряд III - 125..2000	І 10-330; II 130-1800	Ряд I - 20...345 Ряд II - 60...1000 Ряд III - 145...2500	I 10-214; II 64-672; III 160-1650
Кількість швидкостей, що автоматично перемикаються	9
Діапазон автоматичного перемикання	16
Центр шпинделя передньої бабки за ГОСТ 13214-67	Морзе №6	Морзе №6	Морзе №6	метричний 90 (1:20)
Центр пінолі задньої бабки за ГОСТ 13214-67	Морзе №5	Морзе №5	Морзе №5
Кінець шпинделя за ГОСТ 12593	6K	C6	6K	Д8 по ГОСТ 26651-85
Найбільший тривалий момент, що крутить, на шпинделі не менше, Нм (кгс*м)		610	800 (80)	966
Найбільший короткочасний (до 30 хвилин) момент, що крутить, на шпинделі не менше, Нм (кгс*м)		610		2288
Діаметр 3х кулачкового патрона, мм		200		250
Осі. Подання
Найбільше поздовжнє переміщення супорта (Z), мм	900	700	905	1000, 1500
Найбільше поперечне переміщення супорта (X), мм	250	235	210	290
Межі кроків різьб, що нарізаються, мм	0,1..39,999		0,25...40
Діапазон швидкостей поздовжніх подач, мм/хв.	3..2000	0,01..4000	10..2000 (2,8)	0,01..6000
Діапазон швидкостей поперечних подач, мм/хв (мм/об)	3..2000		5..1000 (1,4)
Швидкість швидких поздовжніх/поперечних ходів, м/хв.	7,0/ 4,0	9,0/ 6,0	15/ 7,5	12/ 8
Різцетримання. Револьверна головка
Висота різця, мм	25	25 х 25	25
Кількість позицій на поворотній резцетримці (кількість інструментів у револьверній головці)	6	6	8 (6,12)	8, 12
Розмір хвостовика ріжучого інструменту, мм				VDI40, (опція VDI30)
Задня бабка
Переміщення задньої бабки, мм				до картриджа
Висунення пінолі задньої бабки, мм		130		150
Діаметр пінолі, мм		60		75
Конус пінолі механічної задньої бабки №		Морзе 4		Морзе 5
Параметри системи ЧПУ
Позначення системи ЧПУ	2R22	Siemens 808	2R22	Siemens 828D
Число координат	2	2	2	2
Кількість одночасно керованих координат	2	2	2	2
Дискретність завдання координат у поздовжньому/поперечному напрямку (дискретність завдання по осі Z, X)	0,001		0,001
Межі програмованих подач поздовжніх/поперечних, мм/про	0,01...20/ 0,01..10
Тип датчика зворотного зв'язку за положенням та різьбонарізуванням	РОД-620		VE178A5
Електроустаткування верстата
Електродвигун головного приводу - тривало/до 30 хвилин, кВт (об/хв)	11 (1460)	7,5/ 7,5	11 (1500)	10/ 25
Електродвигун поздовжніх подач, кВт		1,5
Електродвигун поперечних подач, кВт		1,5
Електродвигун поздовжніх подач - номінальний момент, що крутить, Нм (кгс*м)			23 (2,3)	1,9
Електродвигун поперечних подач - номінальний момент, що крутить, Нм (кгс*м)			17 (1,7)	1,9
Електродвигун поперечних подач - номінальний момент, що крутить, Нм (кгс*м)			17 (1,7)	1,9
Електродвигун станції мастила каретки, кВт/об/хв.			0,18/ 1400
Електродвигун станції мастила шпиндельної бабки, кВт/об/хв			0,27/ 1450
Електродвигун насоса охолодження, кВт/об/хв.			0,12/ 2800
Електродвигун інструментальної головки, кВт/об/хв			0,37/ 1365
Сумарна потужність електродвигунів, кВт	20		21,4
Сумарна потужність верстата, кВт	22		24	35,5
Габарити та маса верстата
Габаритні розміри верстата з ЧПУ (довжина, ширина, висота), мм	3700 х 1700 х 2145	2220 х 1350 х 1600	3700 х 3000 х 2100	2775, 3475 х 1585 х 1670
Маса верстата з ЧПУ, кг	4050	1900	4150	3380, 3680
