ТС16А20Ф3 Верстат токарний патронно-центровий з числовим програмним керуванням (ЧПУ)
опис, схеми, характеристики

Відомості про виробника токарного верстата з ЧПУ ТС16А20Ф3

Виробник токарного верстата з ЧПУ ТС16А20Ф3 - СтанкоМашКомплекс, АТ .

ТС16А20Ф3 Верстат токарний патронно-центровий з числовим програмним керуванням (ЧПУ). Призначення та сфера застосування

Токарний верстат ТС16А20Ф3 призначений для токарної обробки зовнішніх та внутрішніх поверхонь деталей зі ступінчастиним та криволінійним профілем в осьовому перерізі у замкнутому напівавтоматичному циклі.

Принцип роботи та особливості конструкції верстата

Верстат ТС16А20Ф3 може оснащуватися різними системами ЧПУ: які одночасно керують двома координатами, здійснюють зміну значень подач, перемикання частот обертання шпинделя, індексацію різцевої головки та нарізування різьблення за програмою.

Особливості конструкції:

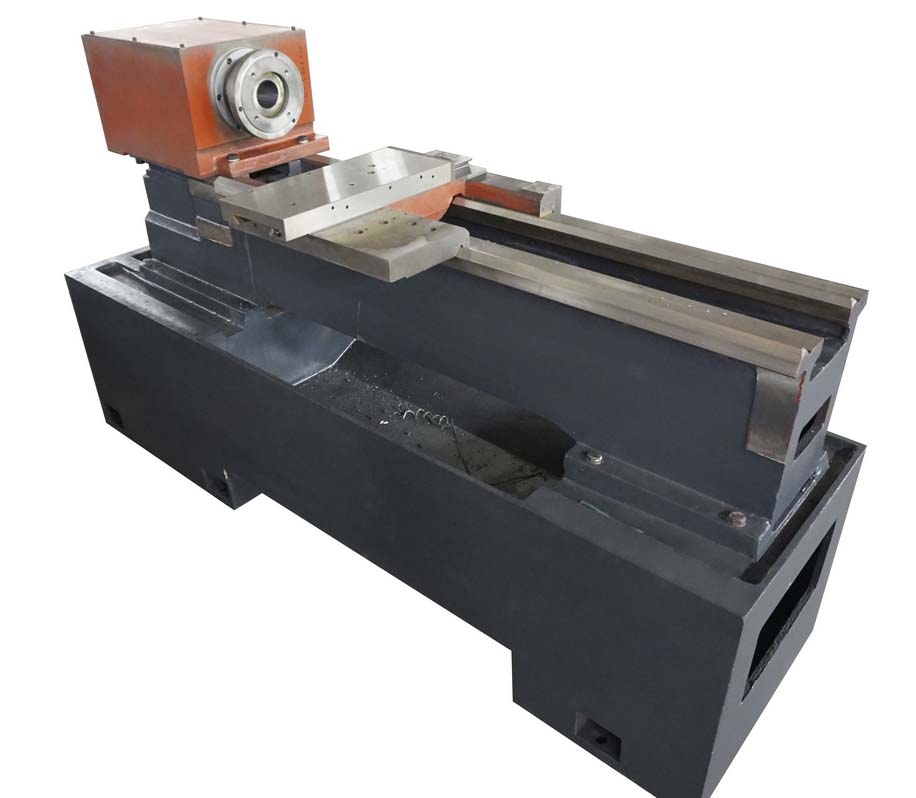

• високоміцна станина , виконана литтям з чавуну з термообробленими шліфованими напрямними забезпечують тривалий термін служби та підвищену точність обробки
• привід головного руху , що включає головний двигун 7,5 кВт і шпиндельну бабку забезпечує найбільший довготривалий момент, що крутить.
• високоточний шпиндель з отвором 53 мм, що дозволяє обробляти деталі з пруткового матеріалу.

Область застосування: Дрібносерійне, серійне виробництво.

Клас точності Н згідно з ГОСТ 8-82.

Вид кліматичного виконання за ГОСТ15150-69: УХЛ4.

Базова комплектація верстата ТС16А20Ф3

• ЧПУ Siemens 808D та сервоприводи по осях;
• сталевий трикулачковий патрон 200 мм;

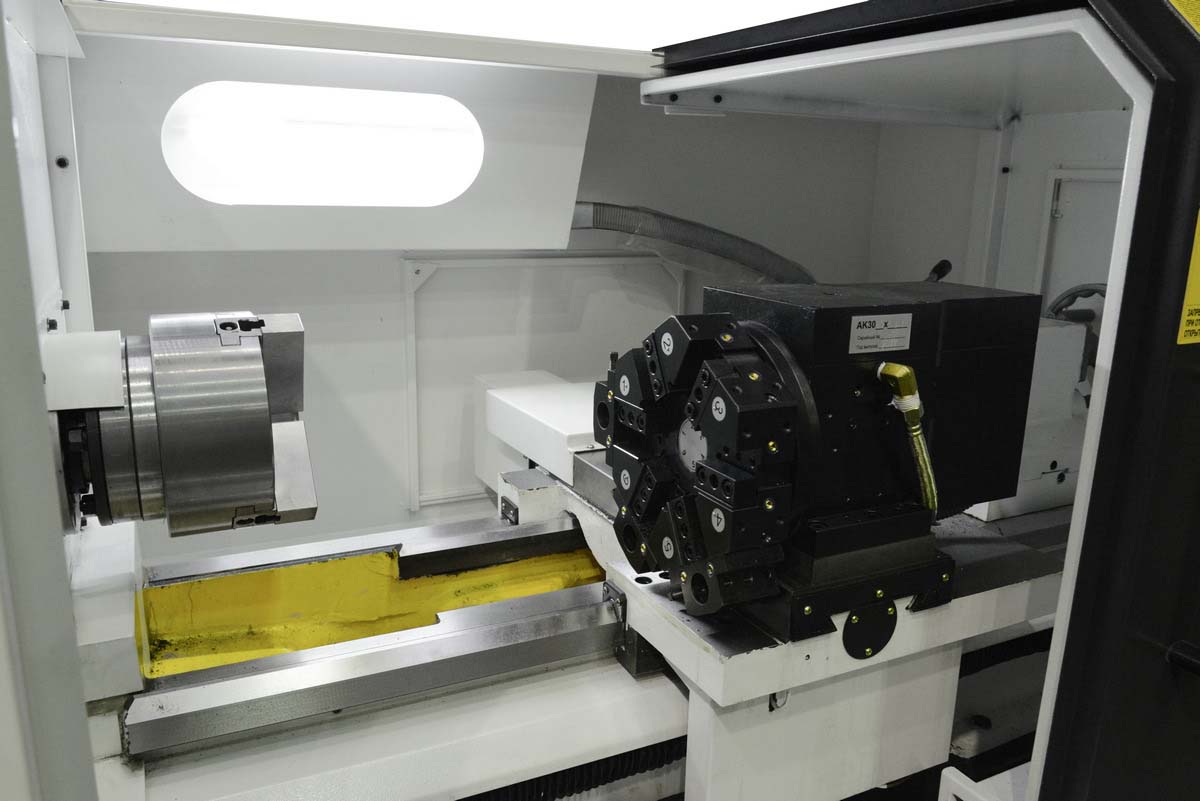

• 6 позиційна РГ 25х25, полив на кожну позицію;
• задня бабка з механічною піноллю;
• повністю закрита зона різання;
• система подачі СОЖ у зону різання;
• комплект ключів та інструменту;
• клинові черевики - 6 шт;
• Паспорт російською мовою.

Опції за додаткову оплату

• люнет нерухомий 30..145 мм;

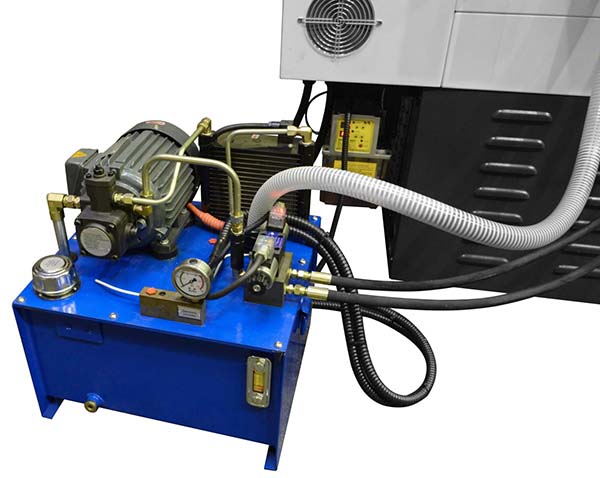

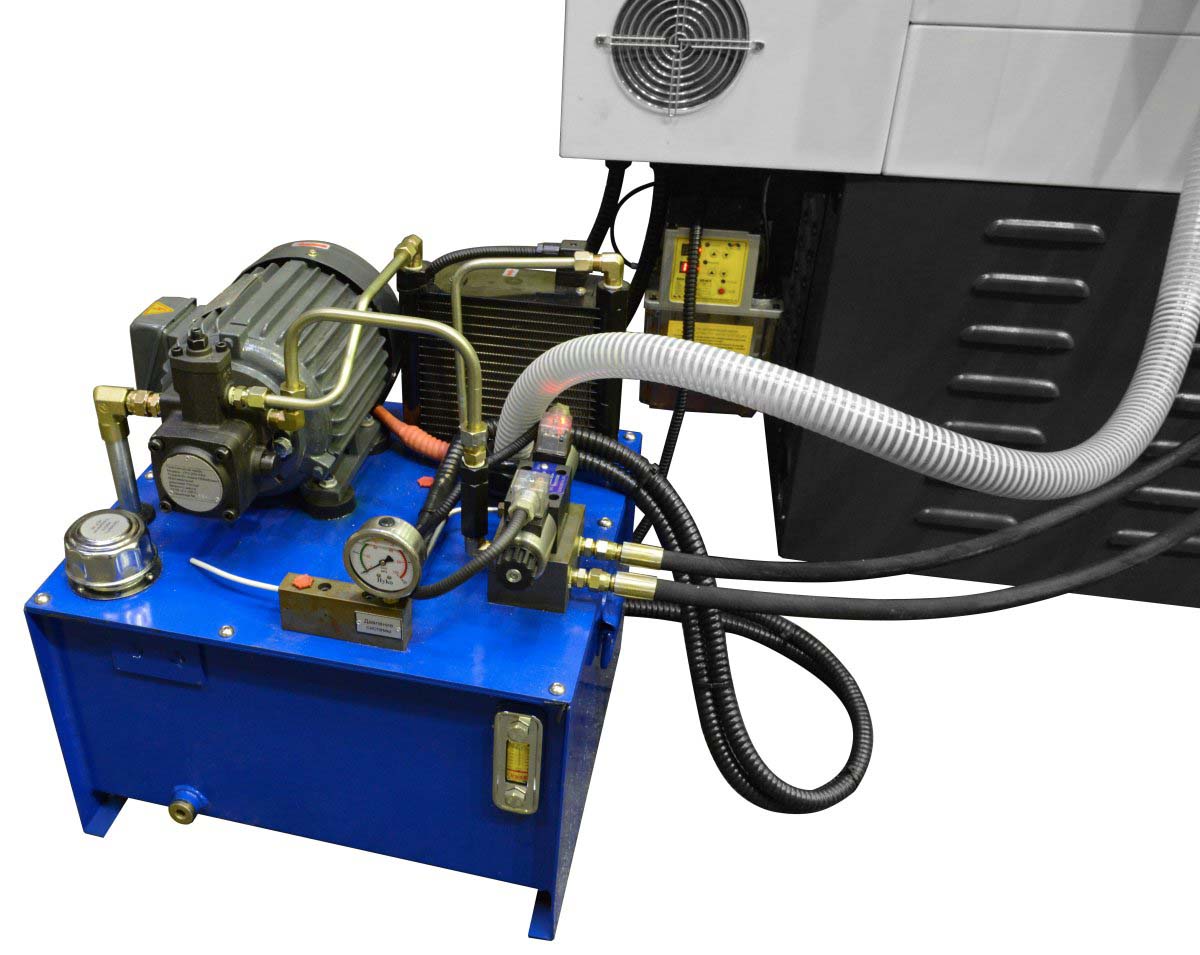

• гідравлічний патрон із гідростанцією;
• податчик дроту Ø14..55 мм, L200..1500 мм з інтерфейсом сполучення;
• електромеханічна піноль (ЕМГ);
• додаткові кулачки, оснастка, різальний інструмент.

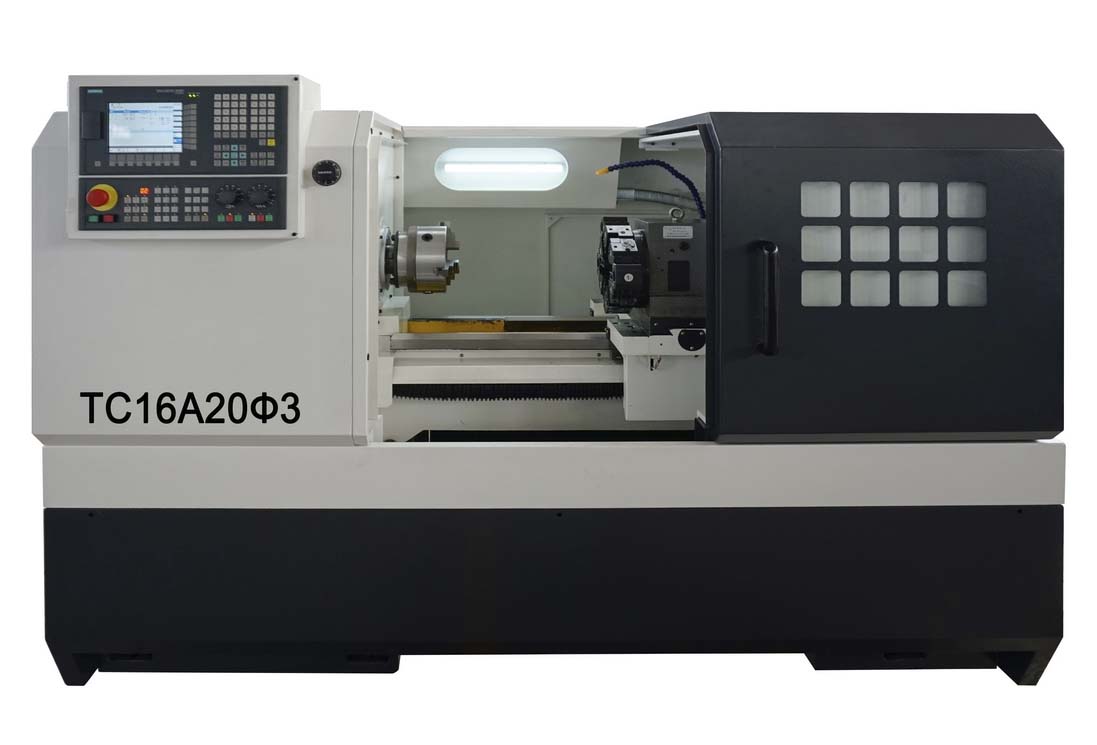

Загальний вигляд токарного верстата з ЧПУ ТС16А20Ф3

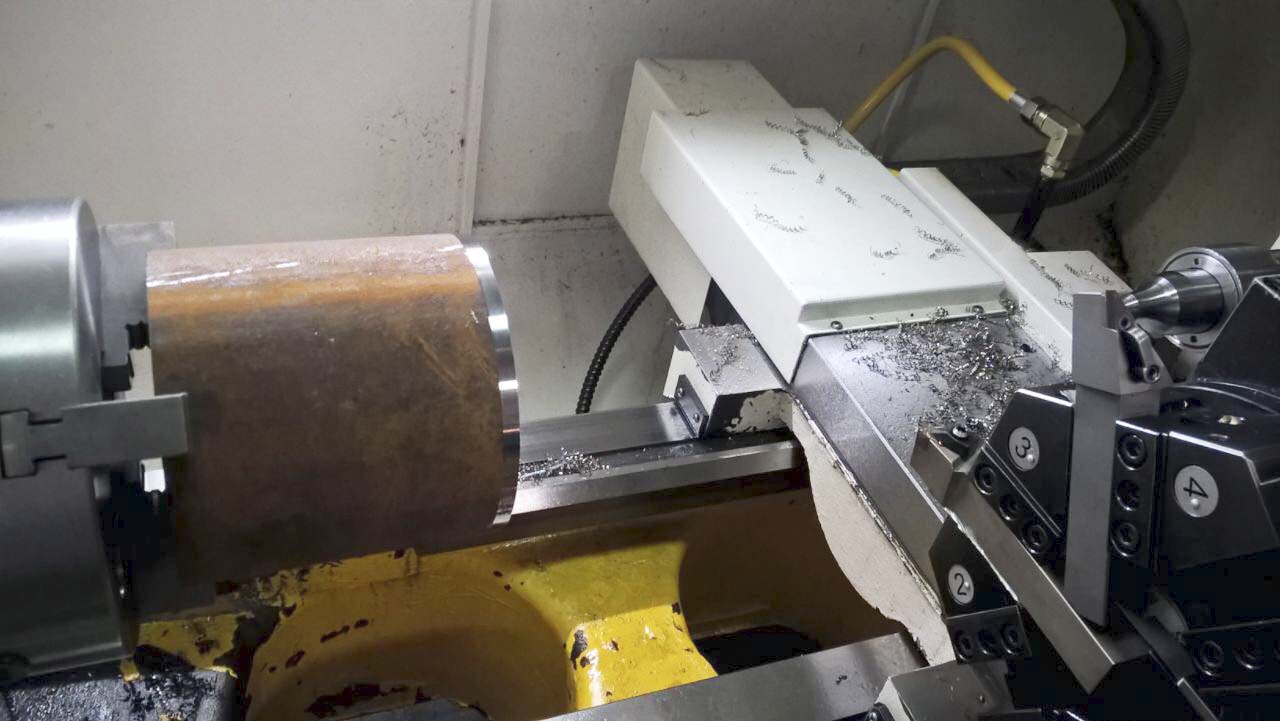

Фото токарного верстата з ЧПУ ТС16А20Ф3

Фото токарного верстата з ЧПУ ТС16А20Ф3. Дивитись у збільшеному масштабі

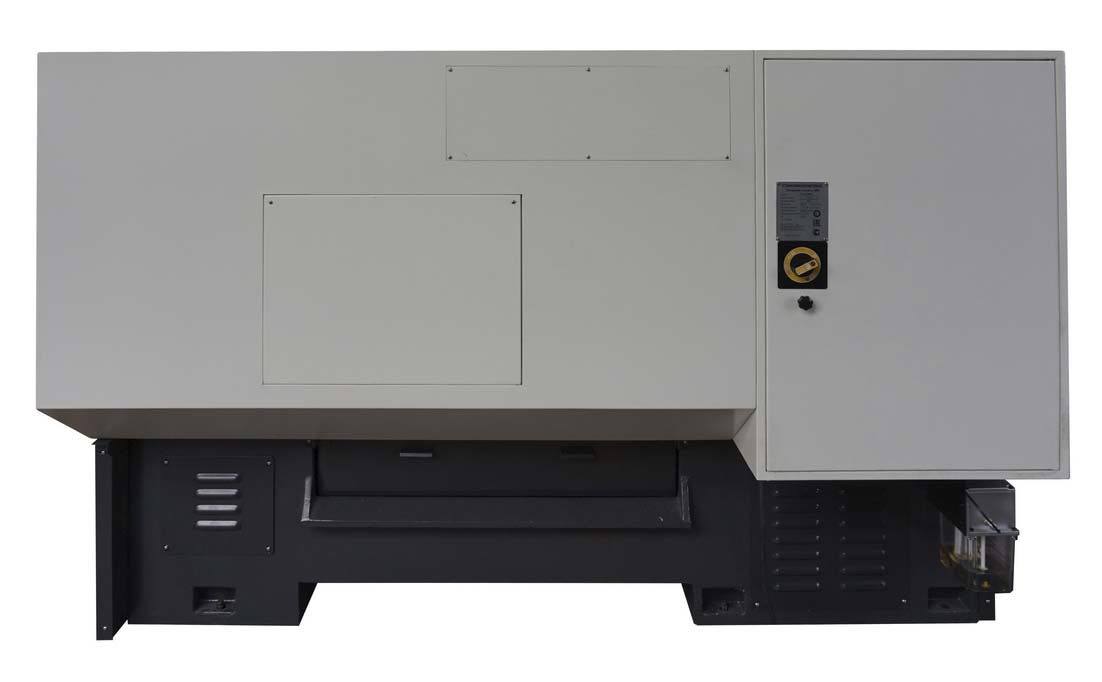

Фото токарного верстата з ЧПУ ТС16А20Ф3

Фото токарного верстата з ЧПУ ТС16А20Ф3. Дивитись у збільшеному масштабі

Фото токарного верстата з ЧПУ ТС16А20Ф3

Фото токарного верстата з ЧПУ ТС16А20Ф3. Дивитись у збільшеному масштабі

Фото токарного верстата з ЧПУ ТС16А20Ф3

Фото токарного верстата з ЧПУ ТС16А20Ф3. Дивитись у збільшеному масштабі

Фото токарного верстата з ЧПУ ТС16А20Ф3

Фото токарного верстата з ЧПУ ТС16А20Ф3. Дивитись у збільшеному масштабі

Фото токарного верстата з ЧПУ ТС16А20Ф3

Фото токарного верстата з ЧПУ ТС16А20Ф3. Дивитись у збільшеному масштабі

ТС16А20Ф3 Верстат токарний патронно-центровий з ЧПУ. Відео.

Технічні характеристики верстата ТС16А20Ф3

Найменування параметру	TS16A16F3	TC16A16f4	TS16A20F3	TS16K20f3
Основні параметри верстата
Найбільший діаметр оброблюваного виробу типу диск над станиною, мм	360	360	400	450
Найбільший діаметр виробу, що обробляється над супортом, мм.	160	160	210	210
Найбільша довжина виробу, що встановлюється в центрах (РМЦ), мм	350	350	750	750
Найбільша вага заготівлі, кг	130	130	170	200
Точність позиціонування по осях X/Z, мм	±0,005	±0,005	±0,005	±0,005
Повторюваність позиціонування осей X/Z, мм	±0,003	±0,003	±0,003	±0,003
Шпиндель
Діаметр 3х кулачкового патрона, мм	160	160	200	200
Діаметр отвору в шпинделі, мм	48	48	53	53
Максимальний діаметр прутка, мм	40	40	51	51
Потужність двигуна головного руху, кВт	4,0	4,0	7,5	7,5
Межі чисел оборотів шпинделя, об/хв	200..3000	200..3000	20..2050	10..1800
Центр шпинделя передньої бабки за ГОСТ 13214-67			Морзе №6	Морзе №6
Кінець шпинделя за ГОСТ 12593	A2-5	A2-5	C6	C6
Найбільший тривалий момент, що крутить, на шпинделі не менше, Нм (кгс*м)			48	507
Найбільший короткочасний (до 30 хвилин) момент, що крутить, на шпинделі не менше, Нм (кгс*м)			48	507
Осі. Подання
Найбільше поздовжнє переміщення супорта (Z), мм	250	250	750	700
Найбільше поперечне переміщення супорта (X), мм	250	250	235	235
Діапазон швидкостей поздовжніх подач (Z), мм/хв.	0,01..8000	0,01..8000	0,01..4000	0,01..4000
Діапазон швидкостей поперечних подач (X), мм/хв (мм/об)	0,01..8000	0,01..8000	0,01..4000	0,01..4000
Швидкість швидких поздовжніх/поперечних ходів (Z/X), м/хв.	12/12	12/12	9/ 6	9/ 6
Тип направляючих (вісь Z), мм	Качення	Качення	Ластівчин хвіст	Ластівчин хвіст
Тип направляючих (вісь X), мм	Качення	Качення	Призма	Призма
Різцетримання. Револьверна головка
Висота різця, мм	20 х 20	20 х 20	25 х 25	25 х 25
Кількість позицій на поворотній резцетримці (кількість інструментів у револьверній головці)	4+5	4+5	6	6
Задня бабка
Діаметр пінолі, мм	60	60	60	60
Конус пінолі механічної задньої бабки №	морзе 4	морзе 4	морзе 4	морзе 4
Параметри системи ЧПУ
Позначення системи ЧПУ	Siemens 808 Advanced	Siemens 808 Advanced	Siemens 808D	Siemens 808
Число координат	2	2	2	2
Кількість одночасно керованих координат	2	2	2	2
Електроустаткування верстата
Електродвигун головного приводу - тривало/до 30 хвилин, кВт (об/хв)	4	4	7,5	7,5
Електродвигун поздовжніх подач, кВт	1,0	1,0	1,5	1,5
Електродвигун поперечних подач, кВт	1,0	1,0	1,5	1,5
Сумарна потужність верстата, кВт	9,5	9,5	11	15
Габарити та маса верстата
Габаритні розміри верстата з ЧПУ (довжина, ширина, висота), мм	1900 х 1350 х 1500	1900 х 1350 х 1500	2220 х 1150 х 1500	2220 х 1150 х 1500
Маса верстата з ЧПУ, кг	1300	1300	1900 рік	1900 рік
