Відомості про виробника отрезного круглопильного верстата 8Г662

Разработчиком і изготовителем отрезного круглопильного верстата 8Г662 является Станкостроительный завод имени С.М.Кирова, основанный в 1881 году.

8Г662 Верстат отрезной круглопильный - пила Геллера. Назначение і область применения

Отрезной круглопильный верстат (Пила Геллера) 8Г662 предназначен для разрезки дисковыми пилами черных металлов з временным сопротивлением до 1200 Н/мм², а также некоторых металлов, резание которых обеспечивается технической характеристикой верстата.

Разрезка производится под углом 90° к оси разрезаемой заготовки, наибольший диаметр разрезаемой заготовки – 80..285 мм, длина отрезаемых заготовок 20..1500 мм.

Верстат 8Г662 може експлуатироваться в заготовительных цехах машиностроительных і ремонтных предприятий.

Принцип роботи і особливості конструкції верстата

Верстат 8Г662 оснащен механизированным пристрійм для складирования і поштучной выдачи круглых заготовок і труб, а также автоматическим столом выгрузки.

В качестве режущего инструмента на отрезном круглопильном станке по металлу етой моделі используется круглая цельная пила диаметром 800 мм.

Отрезной верстат 8Г662 имеет компоновку, при которой бабка пильного диска перемещается по горизонтальным направляющим станины от гідравлічного цилиндра.

Привід пильного диска осуществляется от индивидуального асинхронного двигуна через многоступенчатую коробку швидкостей з таким направлением обертання, при котором сила різання направлена знизу в вверх.

Зажим і разжим разрезаемого материала, а также его перерух на мерную длину на отрезном станке 8Г662 осуществляются з помощью гідравлических устройств. Для поддержания кінця длинных заготовок верстат снабжен подвижной тележкой.

Удаление из зоны різання отрезанных заготовок проводится столом выгрузки і специальным сбрасывающим пристрійм.

Механизированное пристрій позволяет одновременно укладывать на него от 5 до 18 заготовок в зависимости от их диаметра в диапазоне технической характеристики. Наибольшая длина укладываемого материала 6 м., наименьшая — 2,5 м. Применение механизированного пристроя (стеллажа-накопителя) і автоматичного стола для выгрузки заготовок длиной до 1500 мм, позволяет полностью автоматизировать цикл разрезки заготовок, повышает производительность автомата за счет сокращения вспомогательного часу на обслуговування верстата.

В станке применена новая более надежная конструкция механізмов зажиму і подачі материала.

Широкий диапазон швидкостей шпинделя і бесступенчатое регулювання рабочей подачі пильного диска позволяет подбирать оптимальные режими різання.

Адаптивный гідравлический привід рабочей подачі способствует получению наибольшей производительности разрізання материала і економии режущего инструмента.

В гідроприводе автомата применена притычная і модульна аппаратура з международными присоединительными размерами, размещенная как і електрична аппаратура в окремих шкафах, что облегчает її обслуговування і увеличивает срок службы.

Верстат 8Г662 оснащен шнековым транспортером для удаления стружки, счетчиком числа резов.

Блокировка і защитные пристроя обеспечивают безопасность роботи.

Верстат 8Г662 поставляется налаженным на разрезку круглого материала.

Автомат 8Г662Ф2 може работать в автоматическом цикле з программным пристрійм, а также в автоматическом і напівавтоматическом циклах без программного пристроя как обычный отрезной автомат моделі 8Г662.

Программное пристрій состоит из блока цифровой индикации Ф5134-4 і преобразователя линейных перемещений ВЕ-Л13. Ввод программы — ручной клавишный.

Автомат моделі 8Г662Ф2 по сравнению з серийно выпускаемыми отрезными круглопильными автоматами имеет наступні преимущества:

• при резке в автоматическом режиме материала одного сечения можно получить восемь различных длин заготовок
• увеличивается производительность за счет уменьшения вспомогательного часу при переналагодженні верстата на резку заготовок других длин і сечений
• точность обробки повышается благодаря применению программного пристроя
• брак ликвидируется путем исключения ошибок, которые вносит оператор при переналагодженні верстата на другую длину заготовки
• ручная налаштування механізма зажиму (в зависимости от сечения разрезаемого материала) заменяется автоматичною
• исключается ручная налаштування механізма удаления отрезанных заготовок из зоны різання в зависимости от их длины
• возможно многостаночное обслуговування
• повышается культура заготовительного производства

Внедрение отрезных круглопильных автоматов з ЧПУ повышает степень автоматизации і механизации процесса получения точных заготовок методом холодной резки.

Автомат должен експлуатироваться в производственных помещениях з исскуственным климатом, что соответствует категории розміщення по ГОСТ 15150-69 (СТ СЭВ 458-77; СТ СЭВ 460-77).

Для разрезки профильных материалов (квадрат, швеллер, двутавр, уголок), а также для патентной разрезки прутков малого диаметра (от 20 мм) необходимо производить переналадку. Комплекты переналаживаемых сборочных единиц поставляются по требованию заказчика за отдельную плату.

Класс точності автомата Н по ГОСТ—82Е.

Разработчик — Минское специальное конструкторское бюро протяжных верстатів.

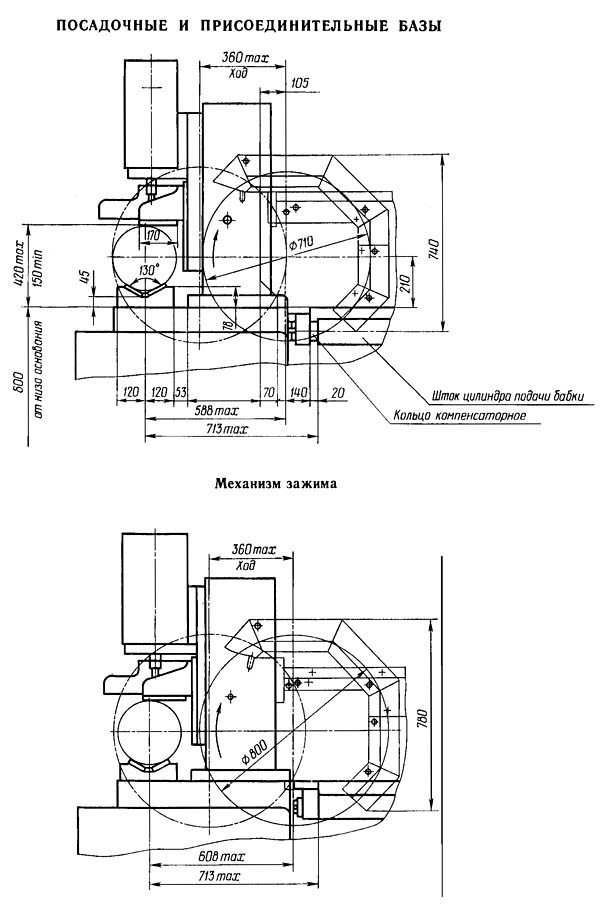

8Г662 Габарит робочого простору отрезного верстата з диаметром пилы 710 мм і 800 мм

Габаритные розміри робочого простору верстата 8г662

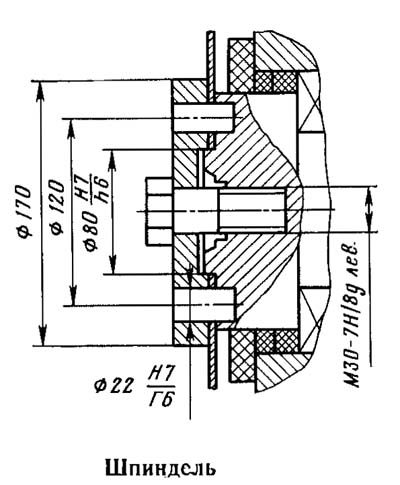

8Г662 Посадочные і присоединительные базы отрезного верстата. Шпиндель пилы

Посадочные і присоединительные базы верстата 8г662

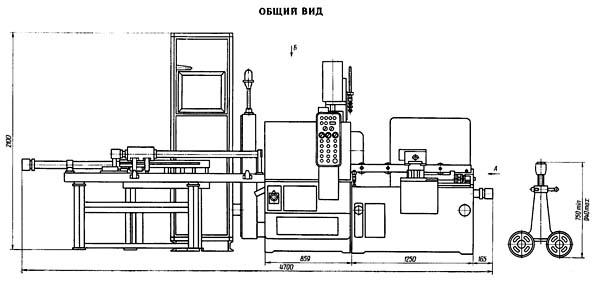

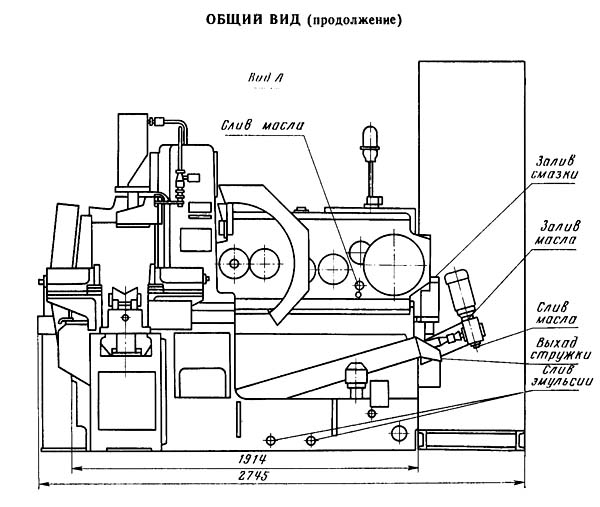

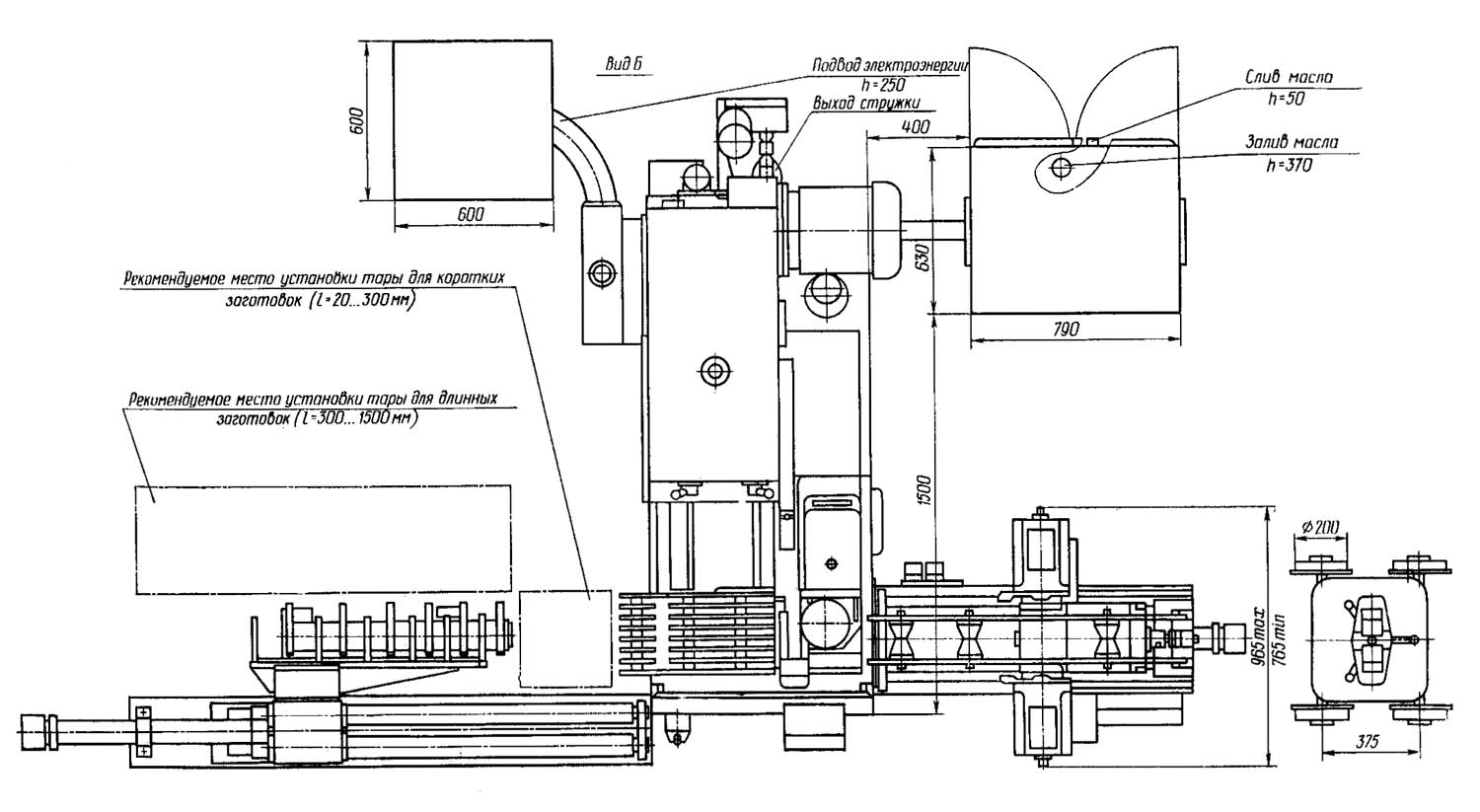

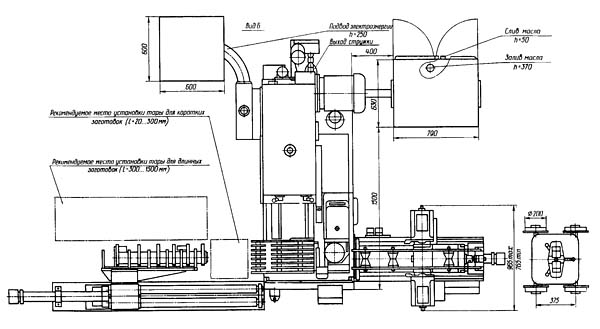

8Г662 Загальний вигляд отрезного верстата

Загальний вигляд отрезного верстата 8г662

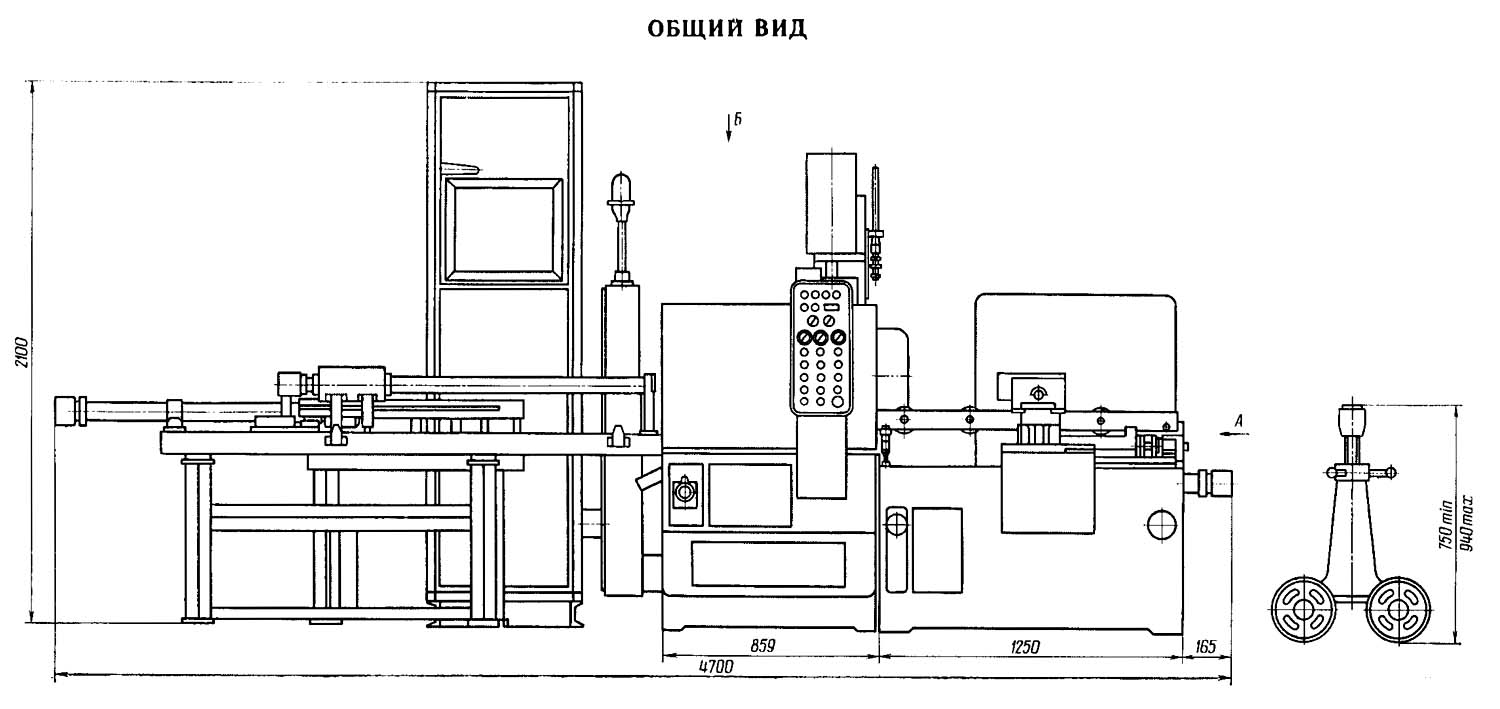

Загальний вигляд отрезного верстата 8Г662. Дивитись у збільшеному масштабі

Загальний вигляд отрезного верстата 8г662

Загальний вигляд отрезного верстата 8г662

Загальний вигляд отрезного верстата 8Г662. Дивитись у збільшеному масштабі

8Г662 основні вузли отрезного верстата

• Станина верстата
• Бабка пильного диска
• Механізм зажиму заготовки
• Механізм проруху заготовки
• Механизированное пристрій для складирования і поштучной выдачи круглых заготовок і труб
• Стол выгрузки
• Лоток выгрузки
• Охлаждение
• Гідростанція

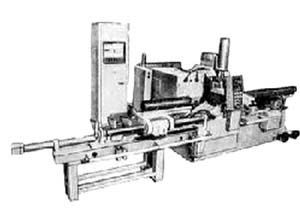

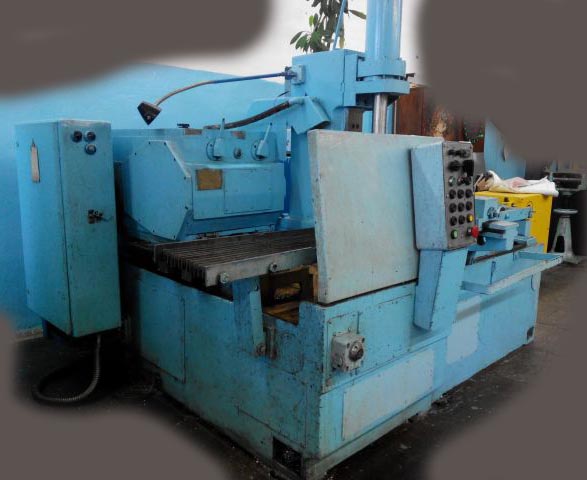

8Г662 Фото отрезного верстата

Фото отрезного верстата 8г662

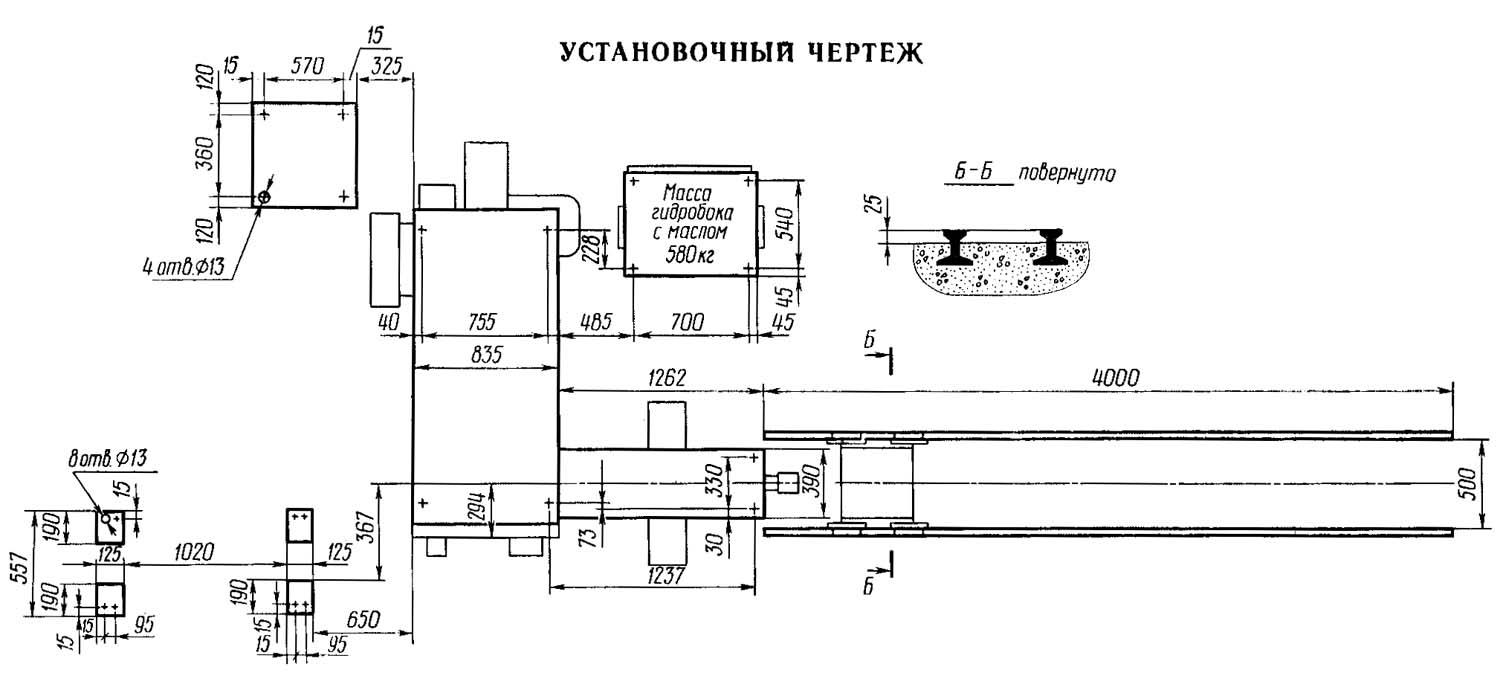

8Г662 Настановне креслення отрезного верстата

Настановне креслення отрезного верстата 8г662

Настановне креслення отрезного верстата 8Г662. Дивитись у збільшеному масштабі

8Г662 Технічні характеристики отрезного верстата 8г662

Наименование параметра	8Г663	8Г662
Основні параметри верстата
Класс точності верстата	Н	Н
Диаметр пилы, устанавливаемой на станке по ГОСТ 4047-82, мм	800	710, 800
Диаметр устанавливаемой заготовки, мм	80..285	80..240, 80..280
Наибольший размер поперечного сечения квадрата по ГОСТ 2591-71, мм	250	200, 250
Наибольший размер поперечного сечения швеллера №33 по ГОСТ 8240-72, мм	33	30, 33
Наибольший размер поперечного сечения двутавра №33 по ГОСТ 8239-72, мм	33	30, 33
Наибольший размер поперечного сечения уголка по ГОСТ 8509-72, мм	№16	№16
Длина отрезаемой заготовки при Ø80..200, мм	20..1500	20..1500
Длина отрезаемой заготовки при Ø200..280, мм		20..500
Наибольшая длина заготовки, мм		6000
Угол отрезки, град	90	90
Диаметр шпинделя под круглую пилу, мм	80h6
Диаметр отверстий под поводковые пальцы, мм	20H7	20,5
Смещение осей отверстий под поводковые пальцы от номинального розположення, мм, не более	0,35
Расстояние от основания верстата до опорной поверхности заготовки, мм	800	800
Наибольшее перемещение бабки пильного диска, мм	320	360
Регулювання подачі бабки пильного диска	бесступ	бесступ
Наибольшая скорость подачі бабки пильного диска, м/мин	0,8..650	0,8..650
Наибольшая скорость відведення бабки пильного диска, м/мин	3,5	2,5
Частота обертання шпинделя (50 Гц), об/мин	2,99..16,85	2,99..16,85
Количество швидкостей шпинделя	6	6
Скорость подачі заготовки, м/мин	5	5
Наибольший крутящий момент, Н/м		7000
Електроустаткування. Привод
Количество електродвигателей на станке автомате	5	5
Електродвигун приводу головного руху, кВт	7,5	7,5
Електродвигун приводу гідронасоса гідростанції, кВт	3,0	2,2
Електродвигун приводу механізма стружкоудаления, кВт	0,37	0,37
Електродвигун насоса охлаждения, кВт	0,12	0,12
Електродвигун приводу вентилятора охлаждения гідростанції, кВт	0,12	0,12
Суммарная мощность електродвигателей установленных на станке, кВт	11,11
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2640 х 2400 1585
Масса верстата, кг	3760
