Відомості про виробника настільного сверлильного верстата 2М103п

Производителем настільного сверлильного верстата 2м103п является Кироваканский завод прецизионных верстатів г. Кировокан (сегодня г. Ванадзор), Армения.

В настоящее время выпуск верстатів прекращен.

Верстати, выпускаемые Кироваканским заводом прецизионных верстатів

2М103п верстат сверлильный настільний підвищеної точності. Назначение і область применения

Верстат настольно-сверлильный моделі 2М103П підвищеної точності з патронным зажимом инструмента предназначен для сверления отверстий диаметром до 3 мм в мелких деталях деталях из чугуна, стали, цветных сплавов і неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских і бытовых мастерских.

Верстати 2М103П позволяют выполнять наступні операции:

сверление
зенкерование
развертывание
рассверливание

Опис і особливості конструкції верстата 2М103п

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости різання.

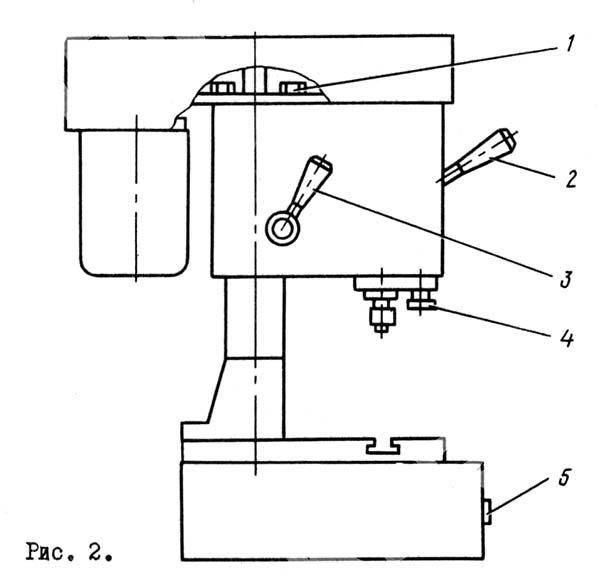

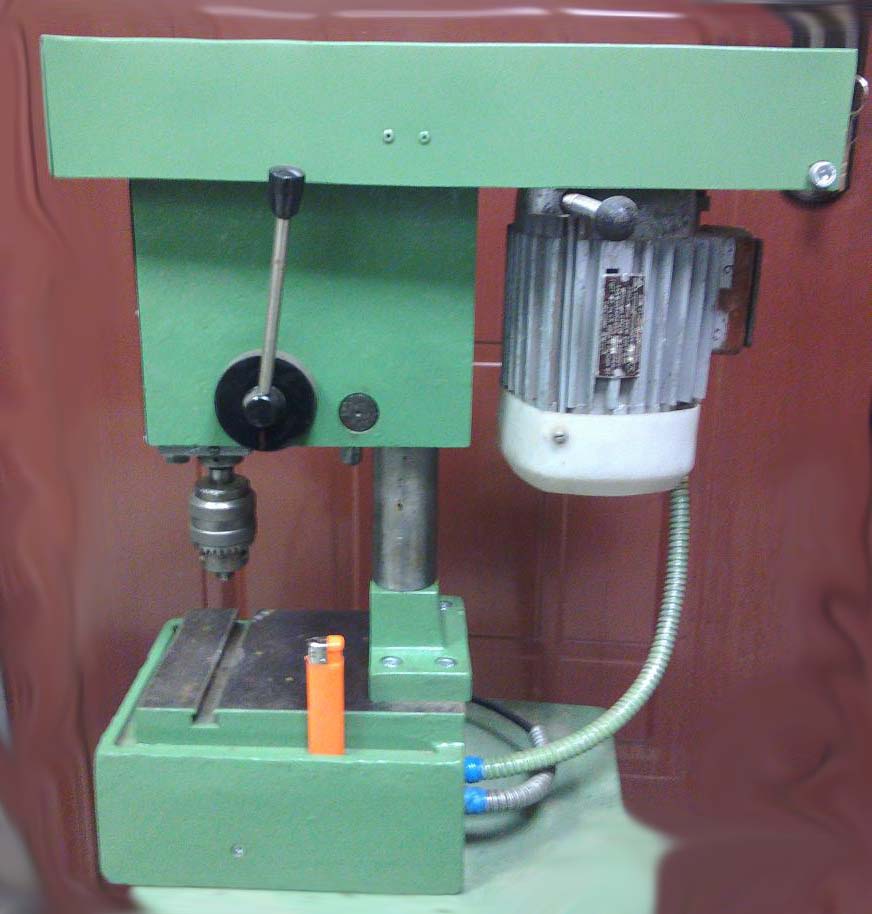

Верстат 2М103п состоит из корпуса з електромотором, колонки і стола, в котором монтируется електрообладнання верстата.

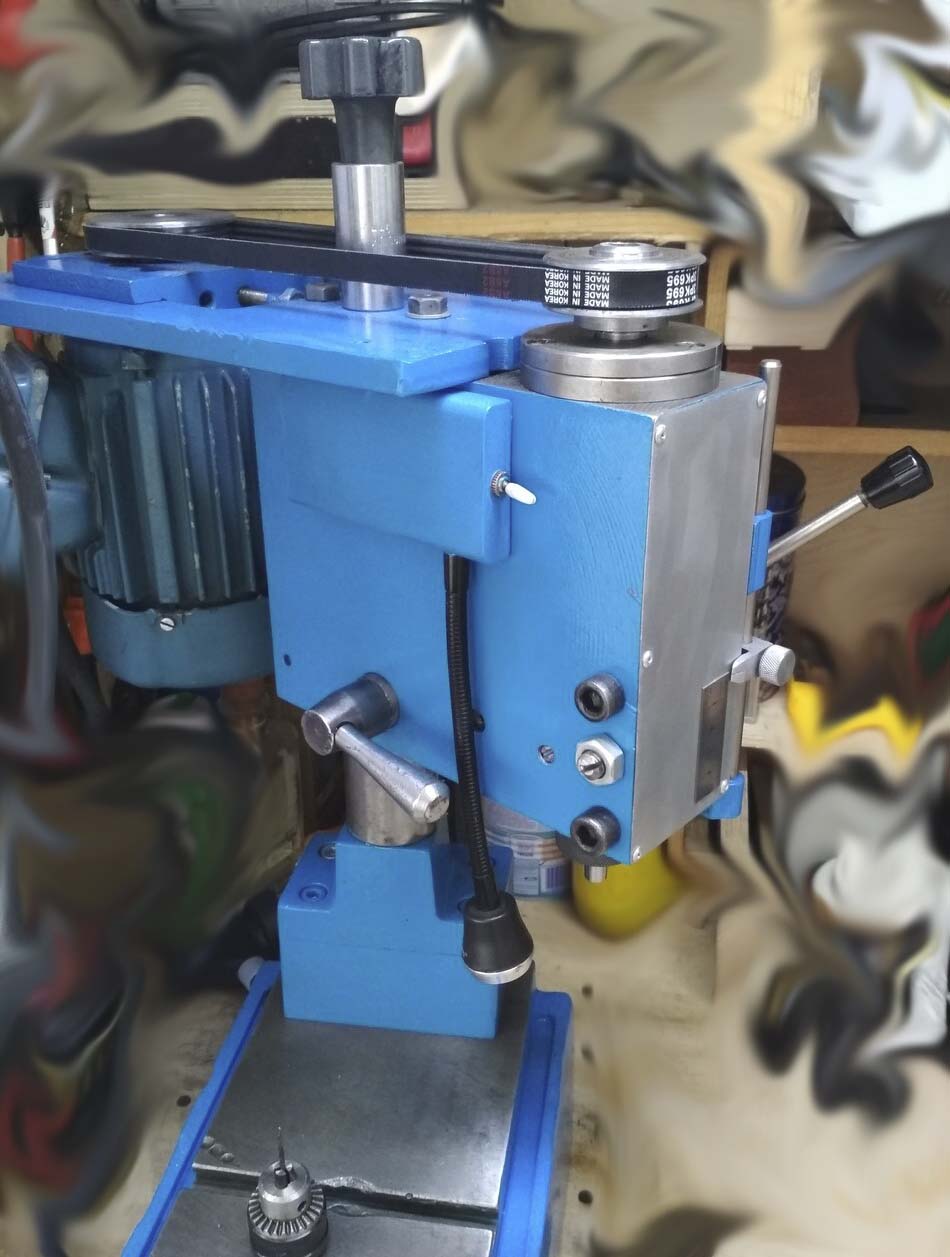

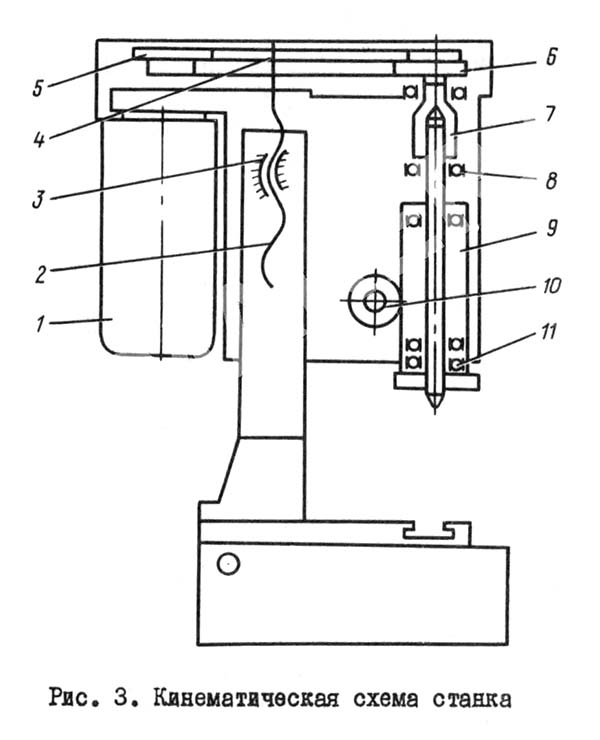

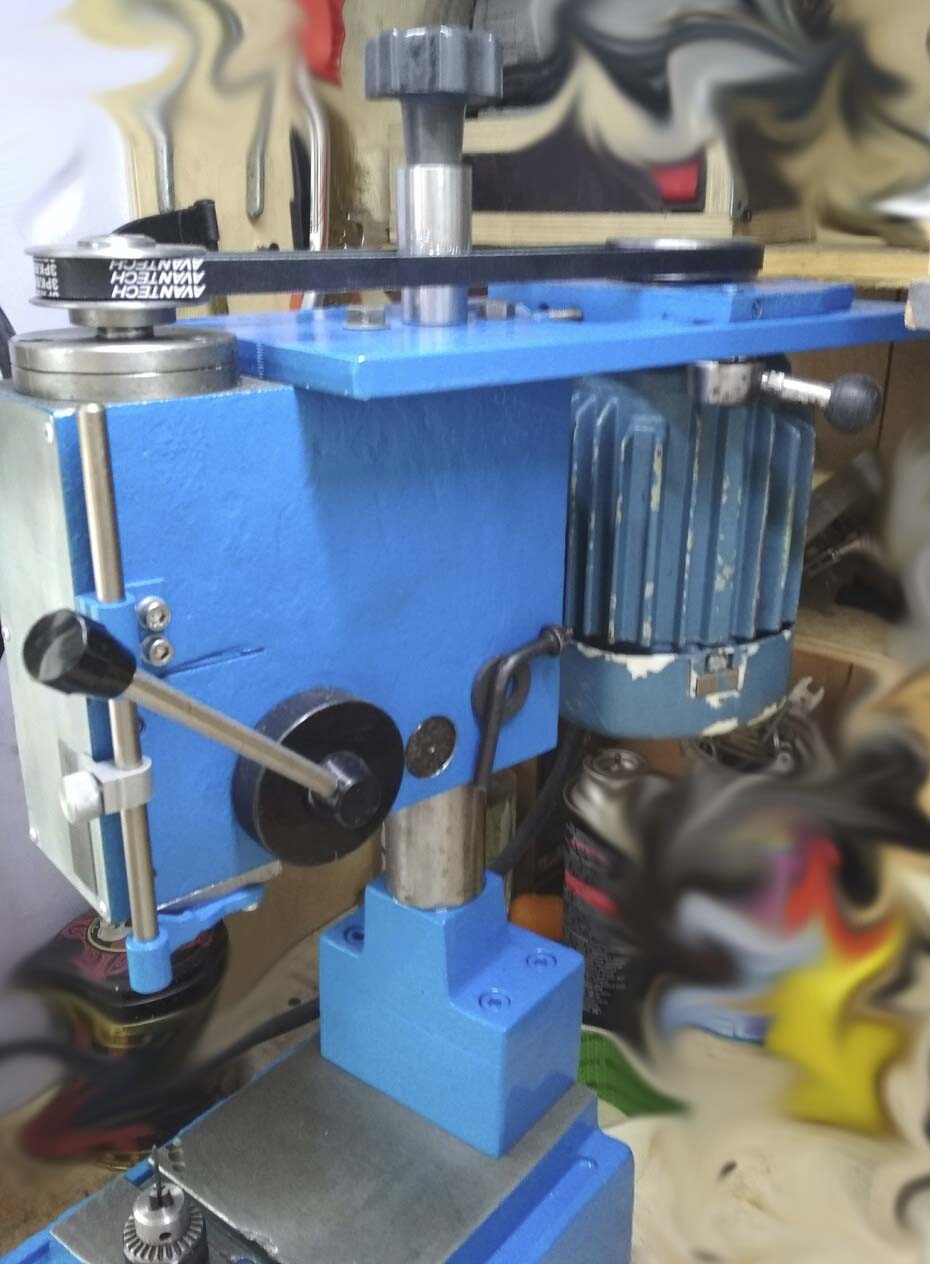

Фланцевый електродвигатель установлен на корпусе верстата. Через сменные шкивы вращение передається шпинделю, разгруженному от натяжения ремня верхней втулкой з підшипниками.

Натяжение ремня перестановкой фланца електродвигуна.

Шпиндель верстата 2М103п вращается на индивидуальных шарикопідшипниках.

Подача шпинделя — ручная, производится посредством чувствительного рычага, шестерни і верстата шпинделя.

Шпиндель уравновешен, расположенной во фланце плоской пружиной, которая находится в связи з шестерней і рычагом.

Для установки шпинделя на определенную глубину сверления служит, сидящий: на валу шестерни, спеціальний упор, ограничителем которому является упорный винт на корпуса.

Корпус устанавливается на высоту соответственно размеру вироби, посредством гвинта подъема і гайки вручную і зажимается при помощи рукоятки на колонке.

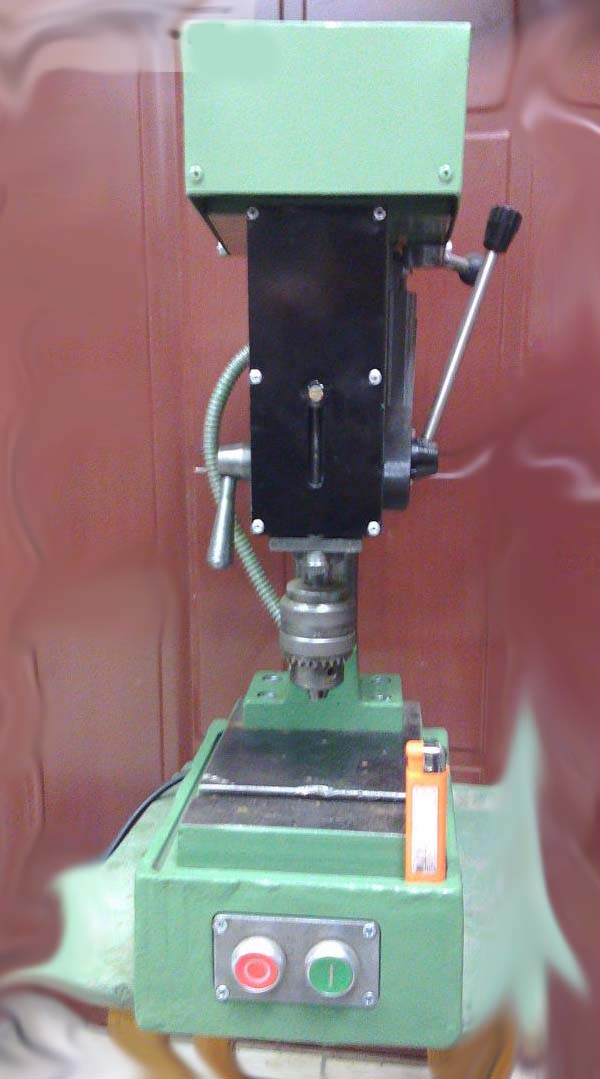

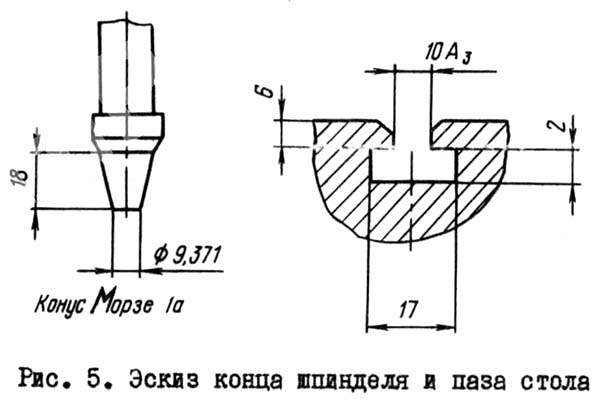

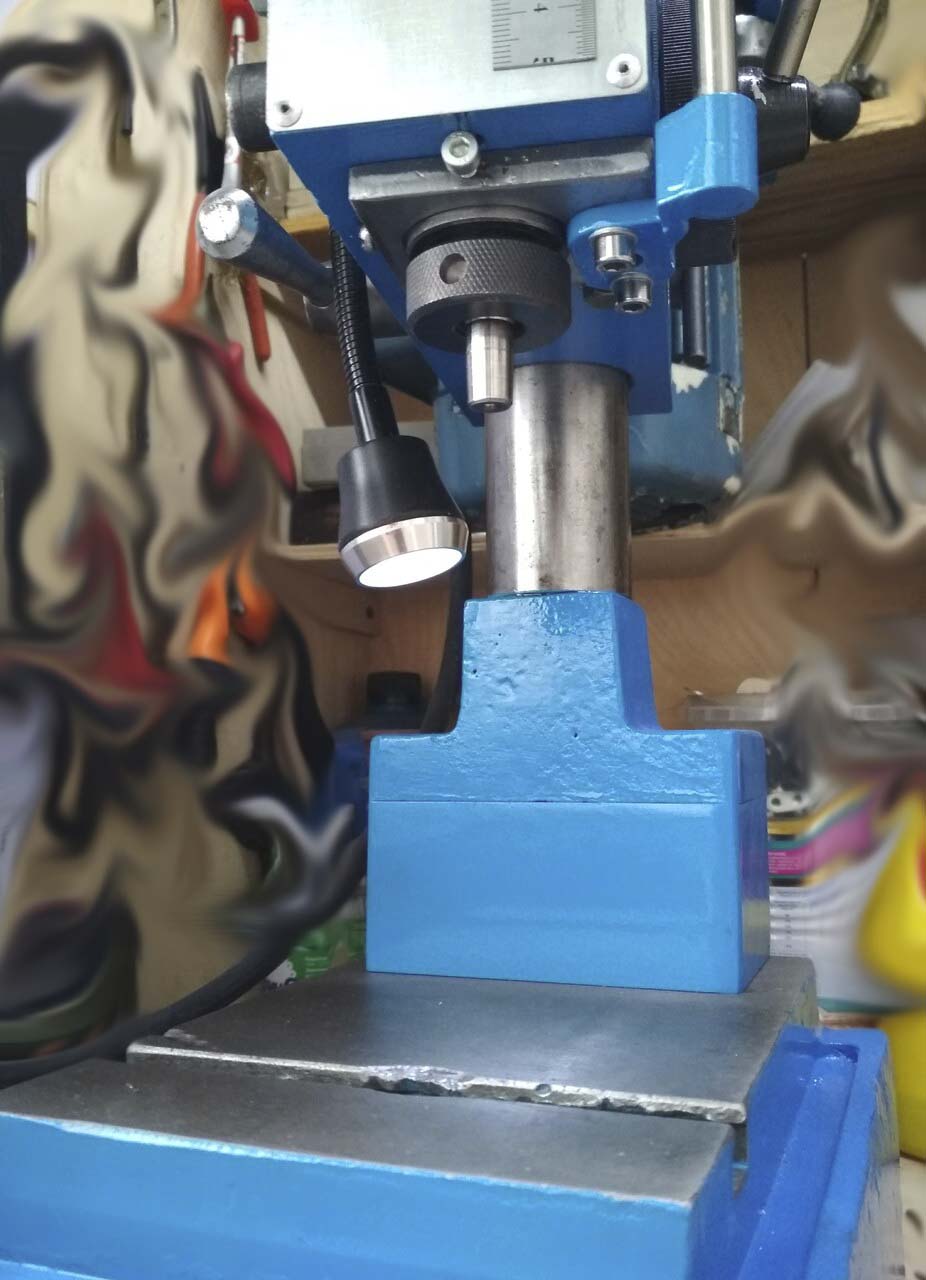

Стол верстата 2М103п прямоугольной формы з Т-образным пазом для крепления пристосувань. По периметру стола имеется канавка для стока охлаждающей жидкости.

Шпиндель верстата 2М103п получает 10 швидкостей обертання от 5-и сменных шкивов привода, что обеспечивает свободный выбор швидкостей різання в диапазоне от 1900 до 16000 об/мин.

Отсчет глубины сверления производится по упору.

Смазка верстата

Перед началом роботи необходимо произвести смазку трущихся поверхностей верстата согласно схеме змазки. Для змазки шпинделя і гильзы необходимо снять винт шкива шпинделя я капнуть несколько капель индустриального масла в отверстие вала шкива. Схема змазки верстата приведена на рис. 4 і в табл. 2.
