Відомості про виробника настільного свердлувального верстата 2Д103п

Виробником настільного свердлувального верстата 2Д103п є Кіроваканський завод прецизійних верстатів м. Кіровокан (сьогодні м. Ванадзор), Вірменія.

На даний час випуск верстатів припинено.

Верстати, що випускаються Кіроваканським заводом прецизійних верстатів

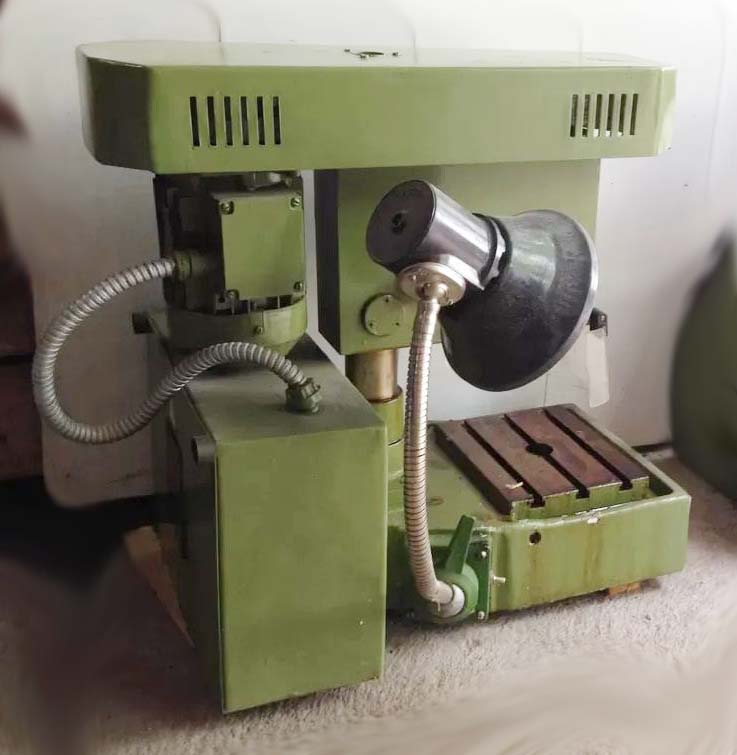

2Д103п верстат свердлильний настільний з плаваючим столом підвищеної точності. Призначення та сфера застосування

Верстат настільно-свердлильний моделі 2Д103п підвищеної точності з патронним затиском інструменту призначений для свердління отворів діаметром до 3 мм у дрібних деталях деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Верстати 2Д103п дозволяють виконувати такі операції:

свердління
зенкерування
розгортання
розсвердлювання

Опис та особливості конструкції верстата 2Д103п

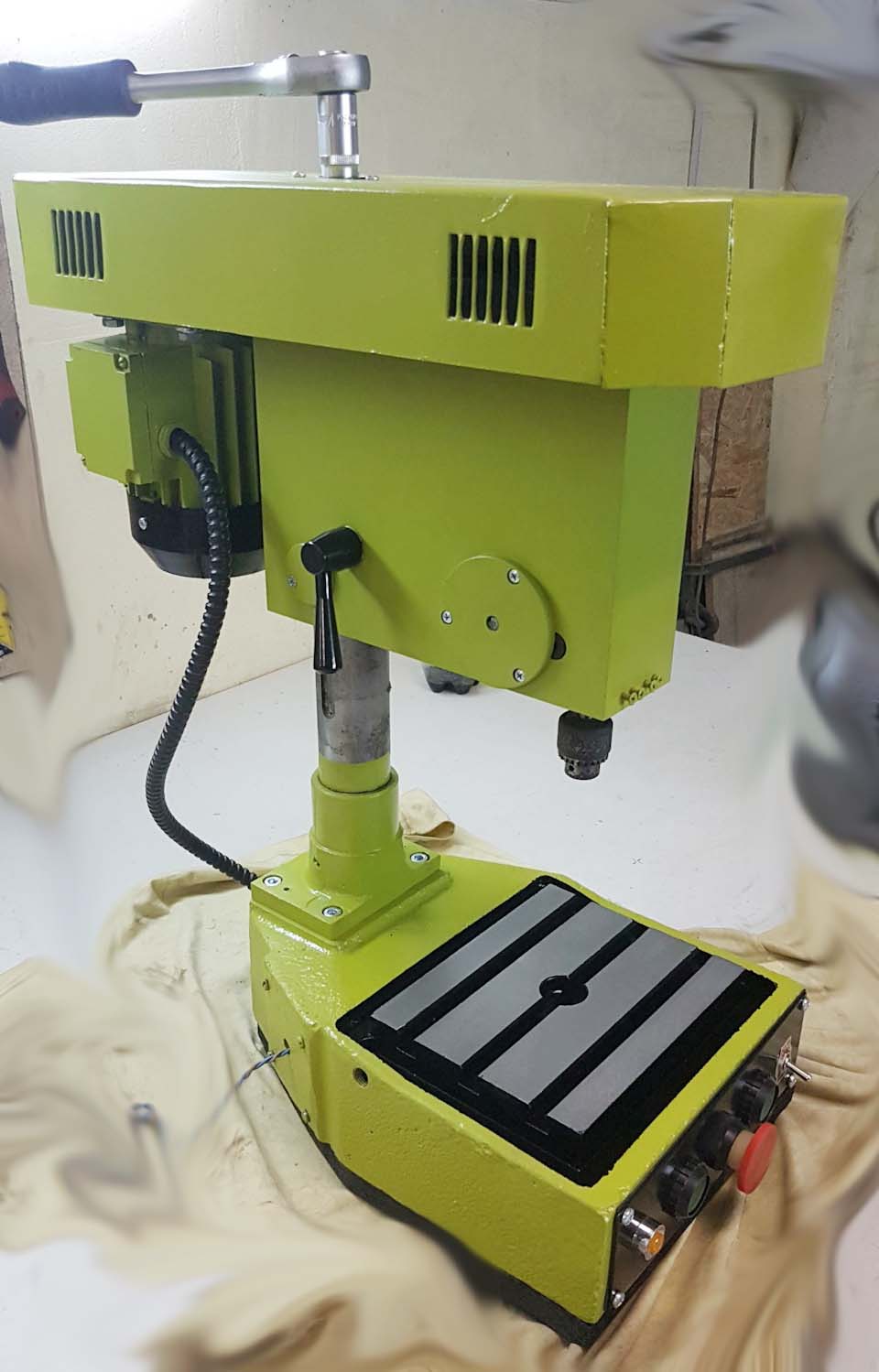

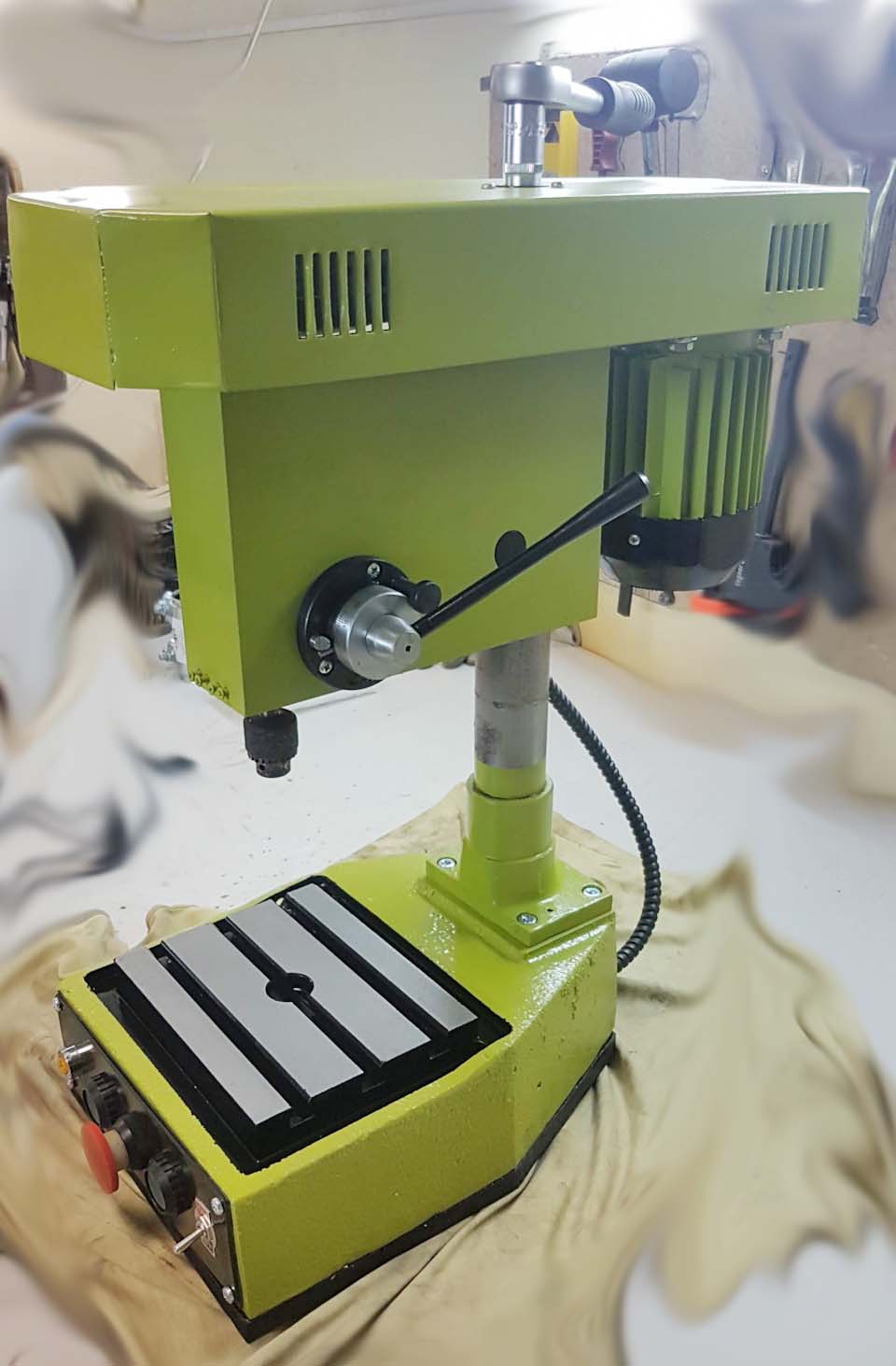

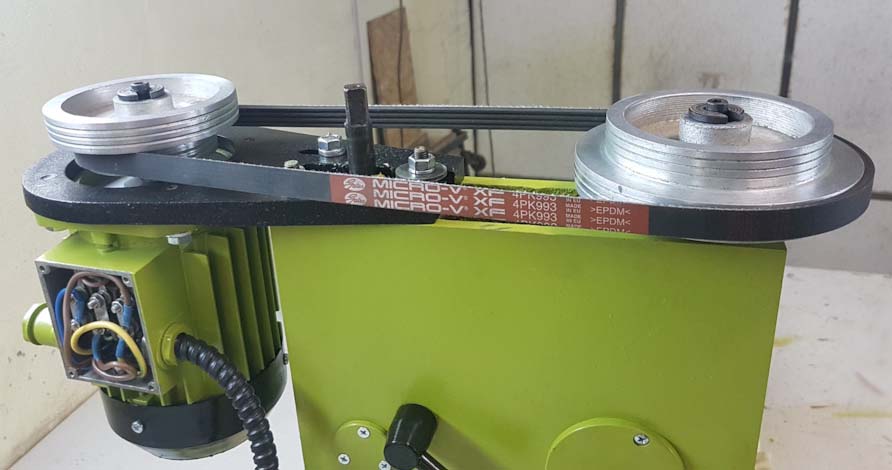

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

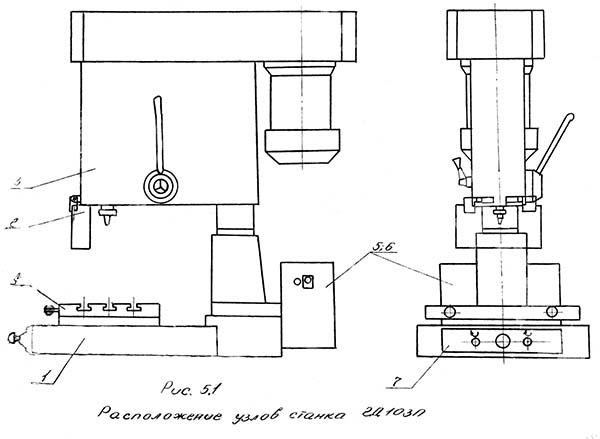

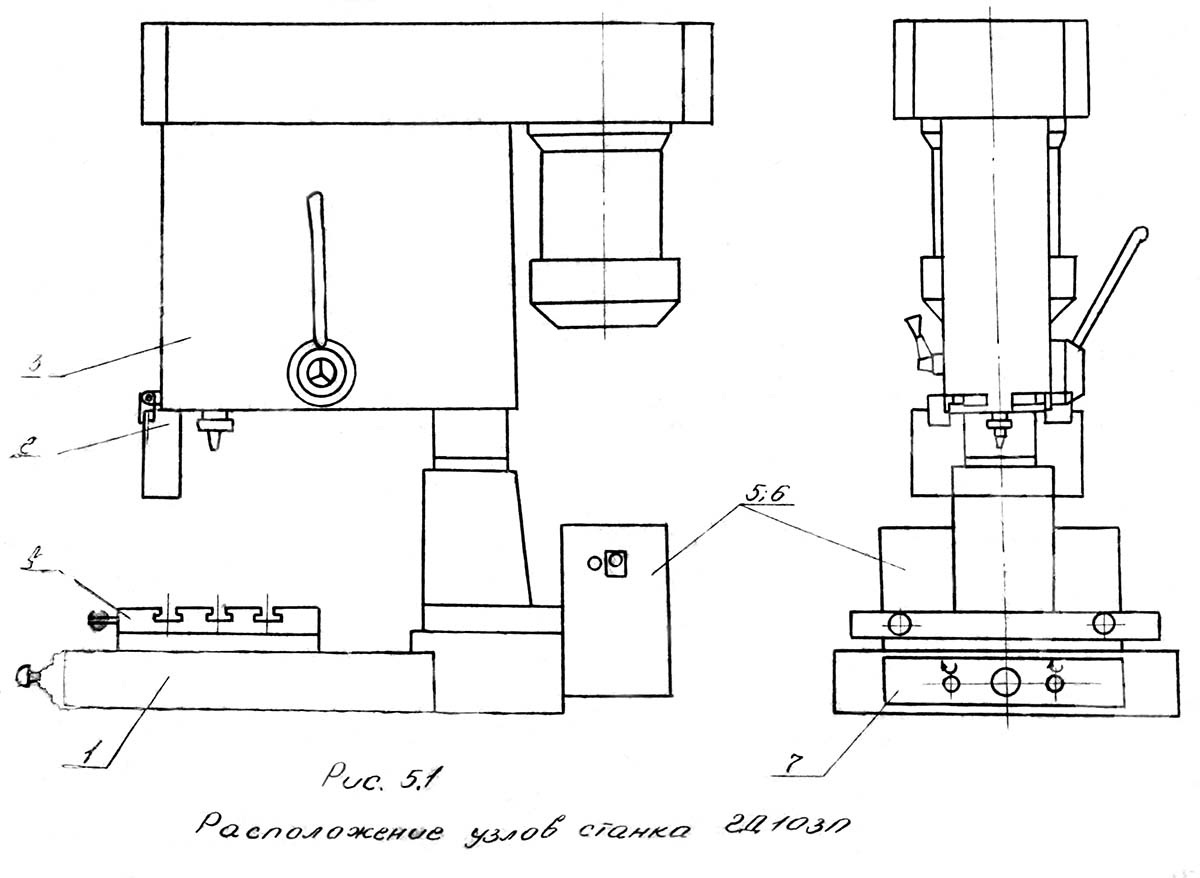

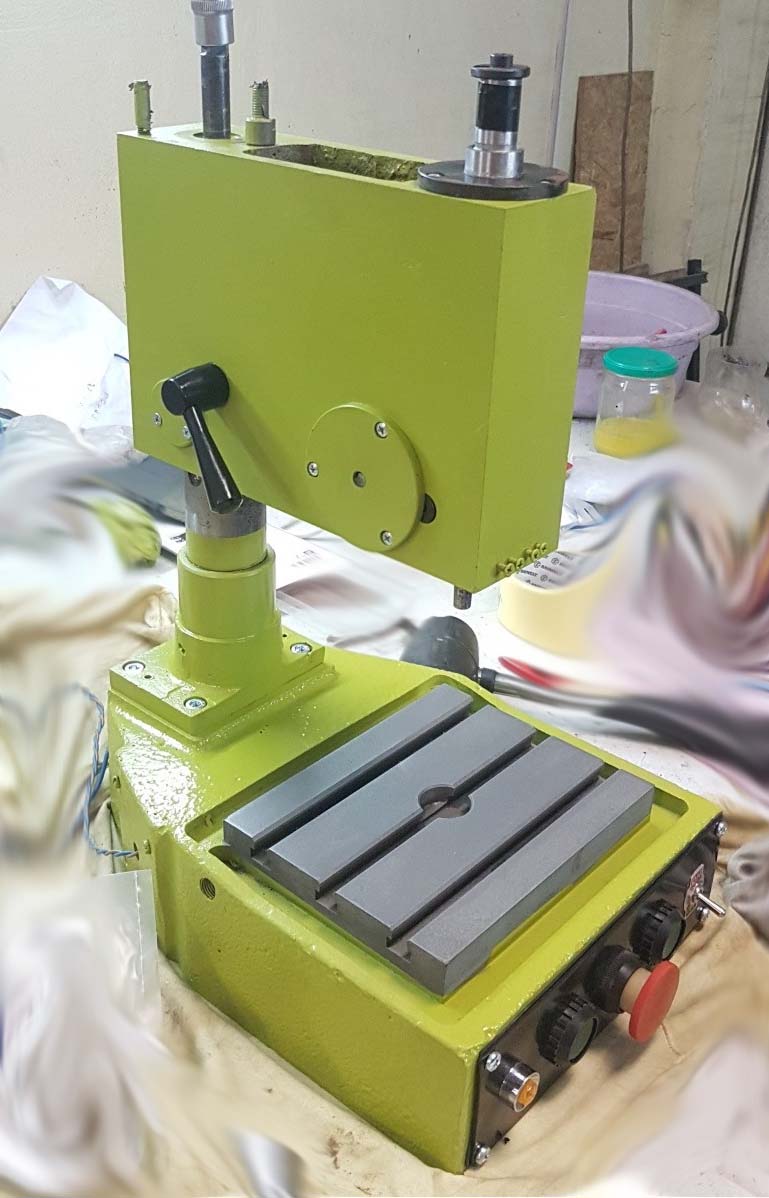

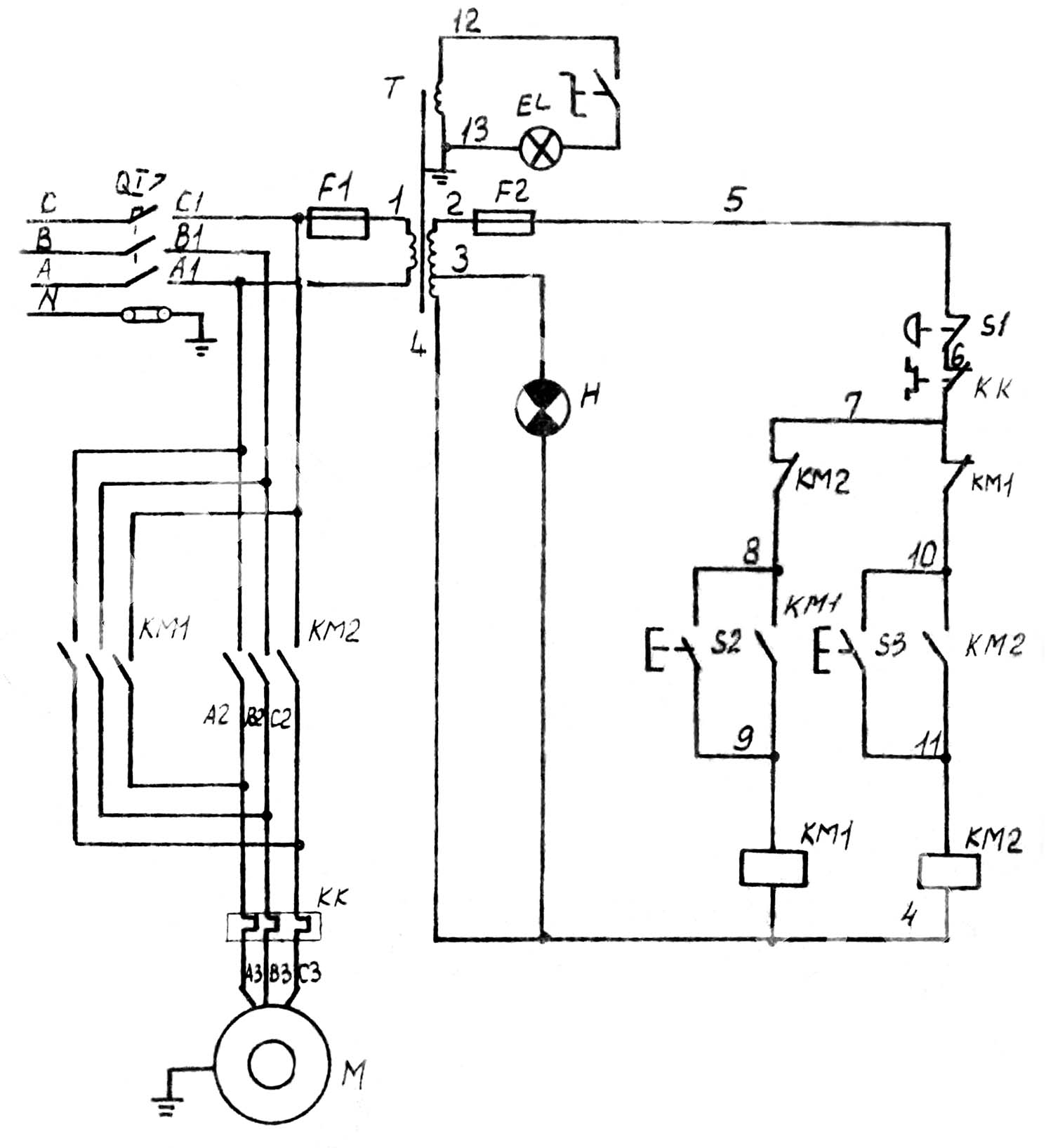

Верстат 2Д103п складається з корпусу з електромотором, колонки та столу, в якому монтується електроустаткування верстата.

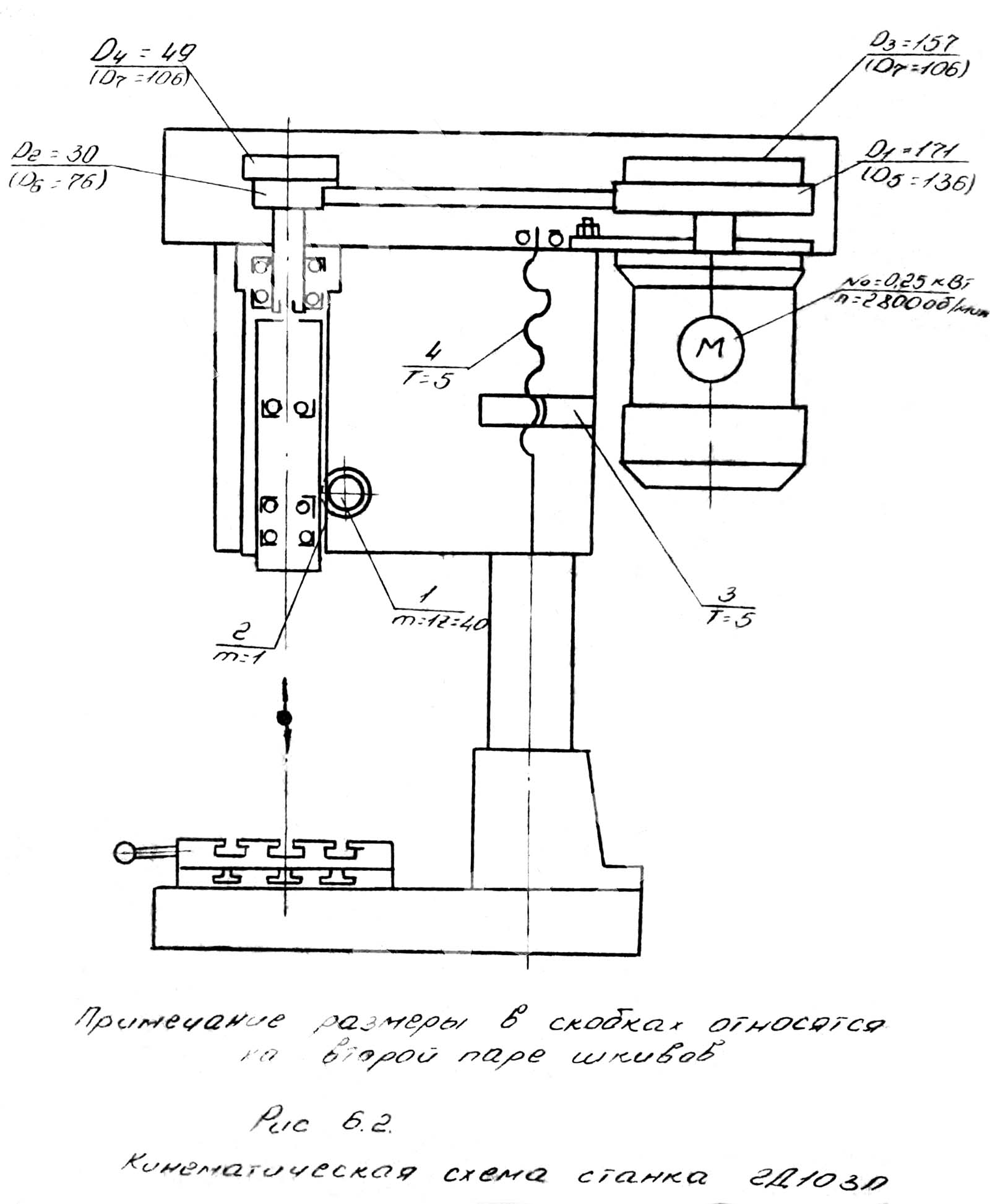

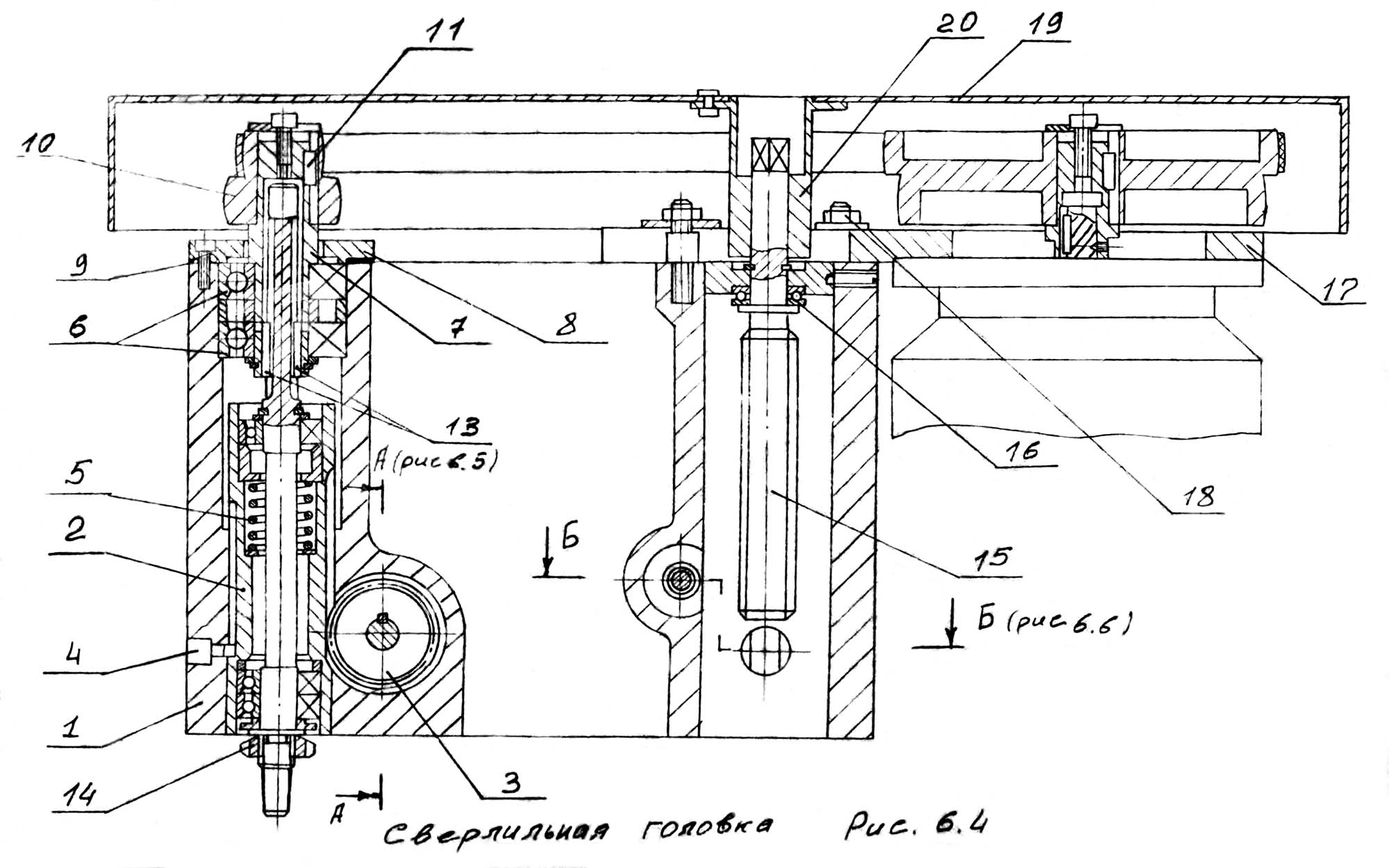

Фланцевий двигун встановлений на корпусі верстата. Через змінні шківи обертання передається шпинделю, розвантаженому від натягу ременя верхньою втулкою з підшипниками.

Натяг ременя перестановкою фланця електродвигуна.

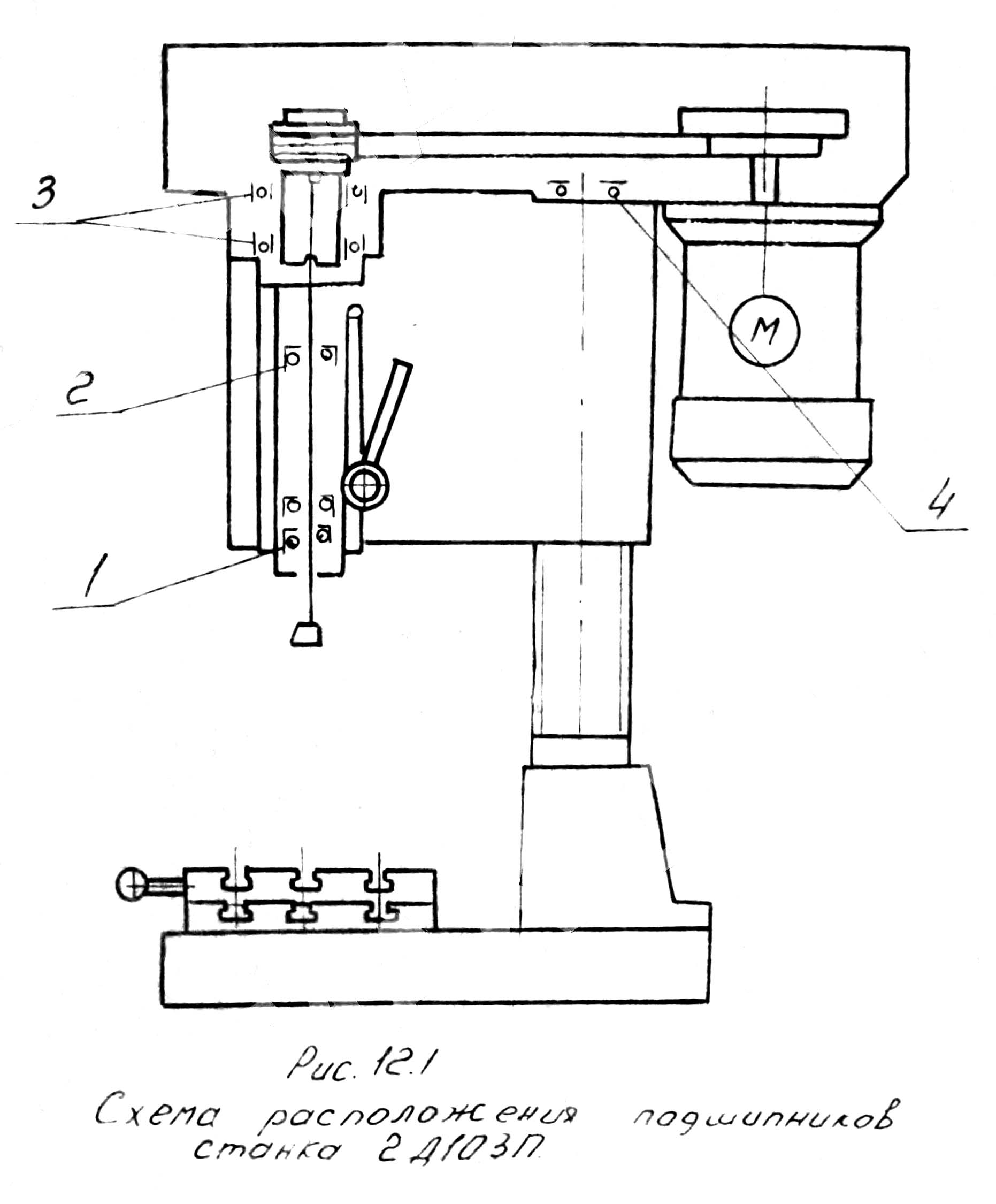

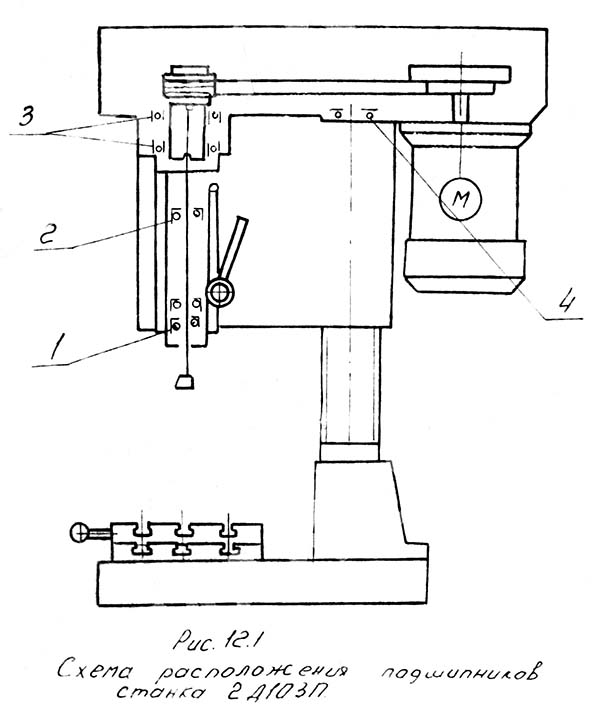

Шпиндель верстата 2Д103п обертається на індивідуальних шарикопідшипниках.

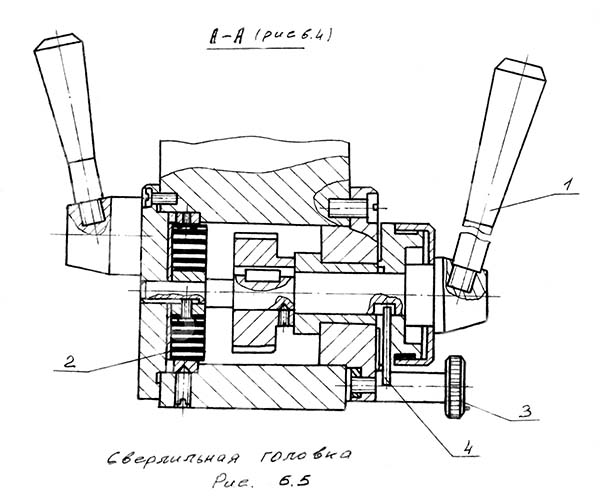

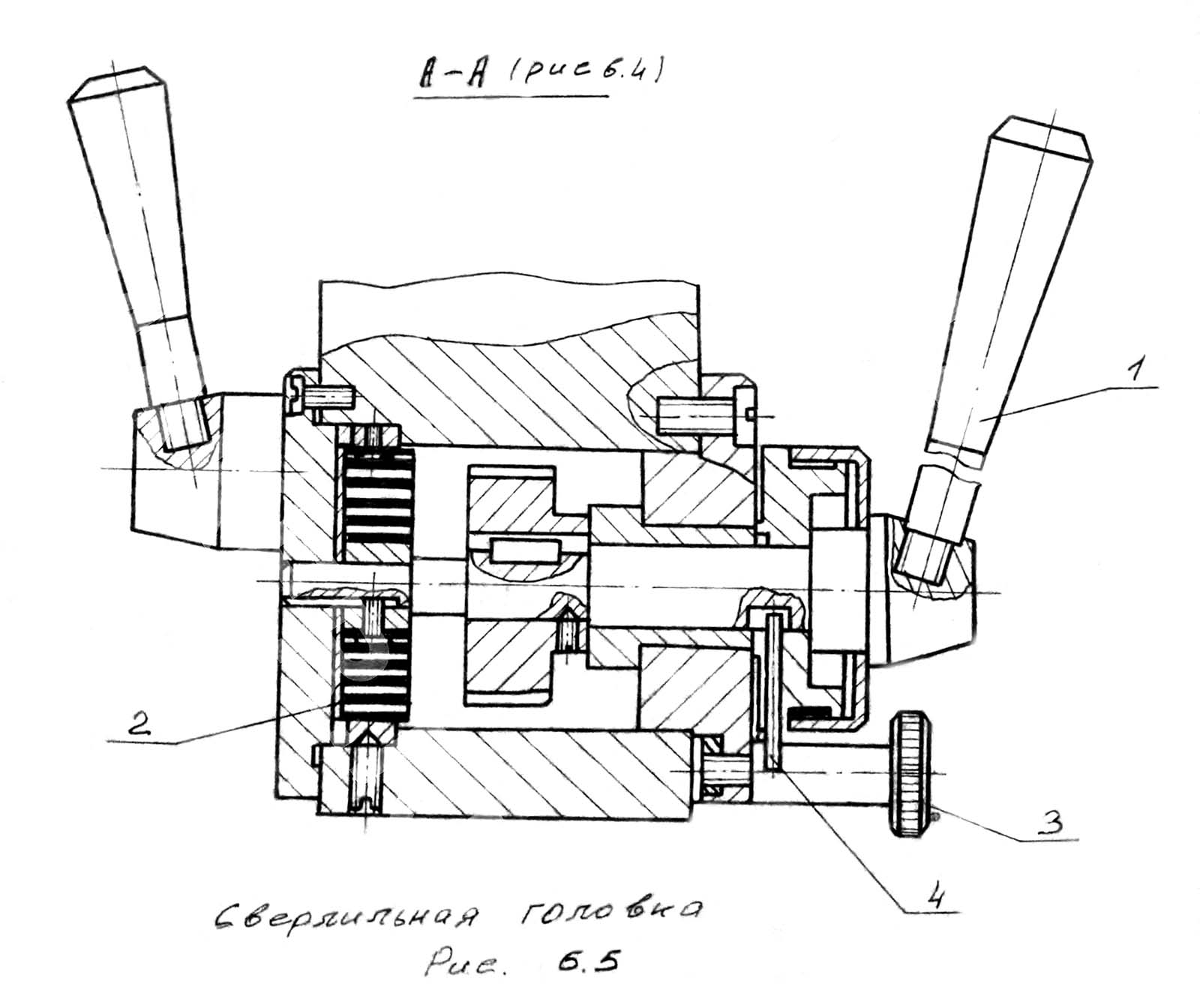

Подача шпинделя - ручна, проводиться за допомогою чутливого важеля, шестерні та верстата шпинделя.

Шпиндель врівноважений, розташованої у фланці плоскою пружиною, що знаходиться у зв'язку з шестернею та важелем.

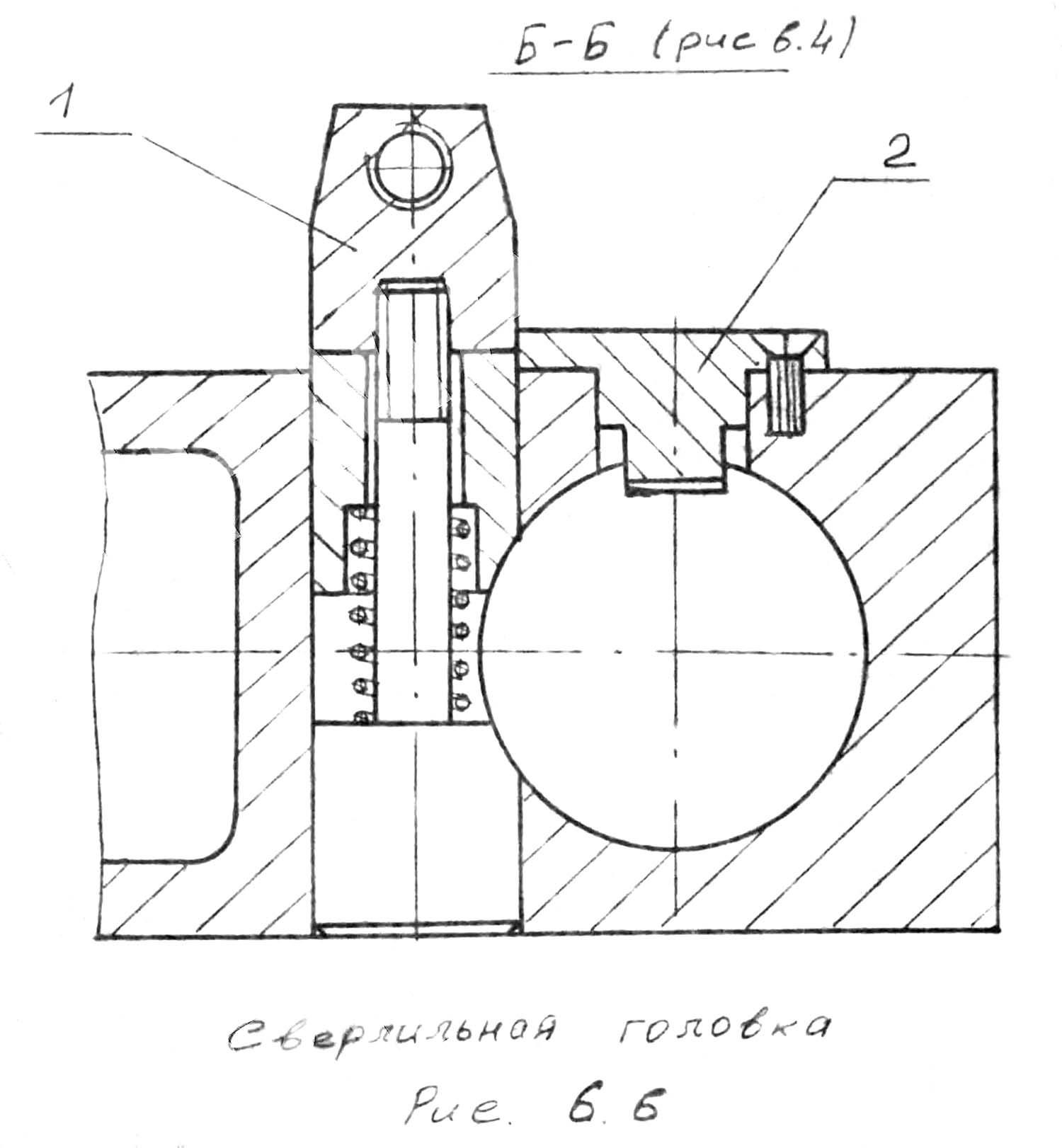

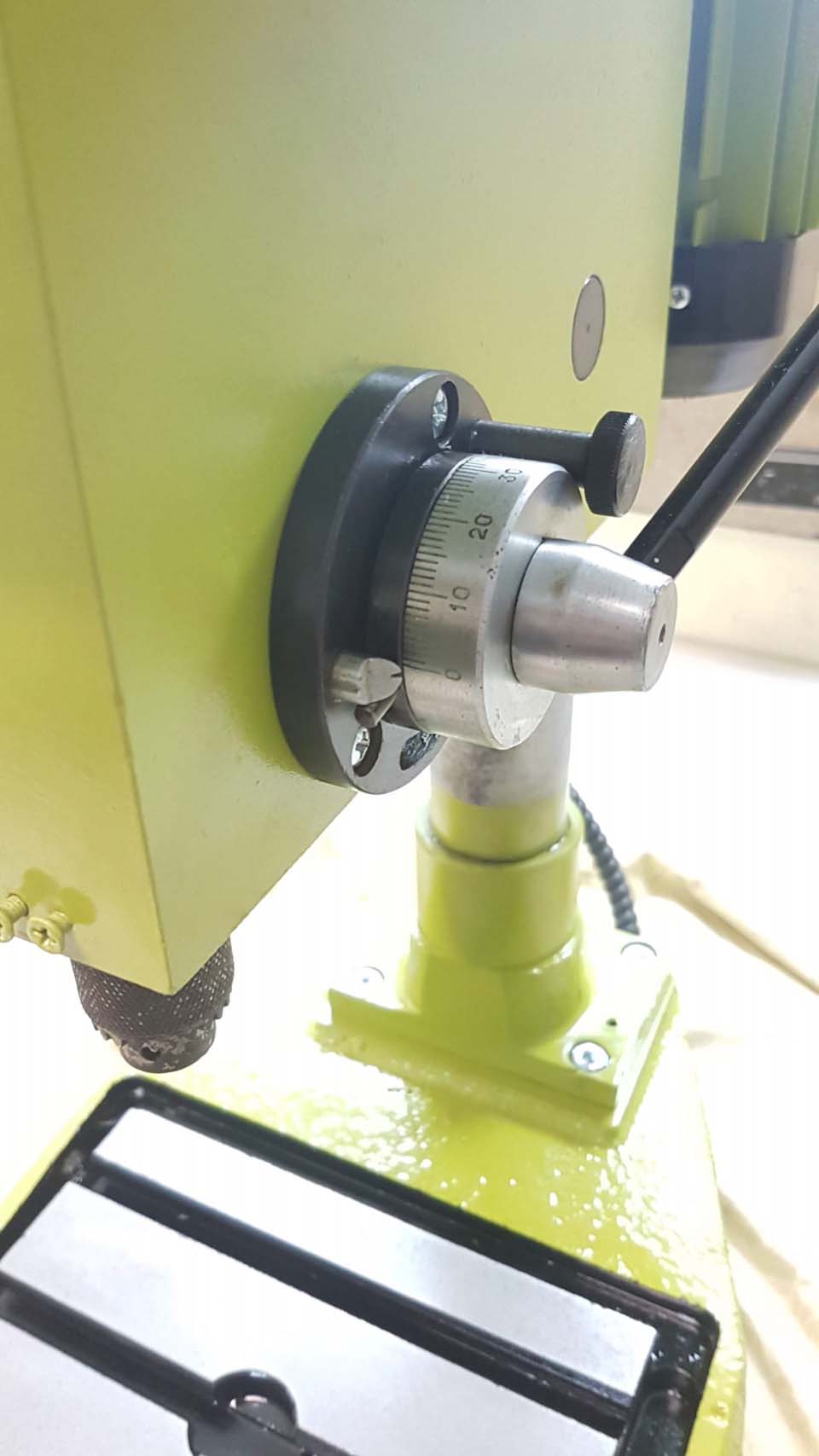

Для встановлення шпинделя на певну глибину свердління служить, що сидить: на валу шестірні, спеціальний упор, обмежувачем якого є завзятий гвинт на корпусі.

Корпус встановлюється на висоту відповідно до розміру виробу, за допомогою ггвинта підйому та гайки вручну і затискається за допомогою рукоятки на колонці.

Шпиндель верстата 2Д103п отримує 8 швидкостей обертання від 4-й змінних шківів приводу, що забезпечує вільний вибір швидкостей різання 480, 850, 1500, 2800, 5000, 9000, 16000 об/хв.

Відлік глибини свердління проводиться упором.

Мастило верстата

Перед початком роботи необхідно зробити змащення тертьових поверхонь верстата згідно зі схемою мастила. Для змащування шпинделя і гільзи необхідно зняти гвинт шківа шпинделя я капнути кілька крапель індустріального масла в отвір валу шківа. Схема мастила верстата наведено на рис. 4 та в табл. 2.

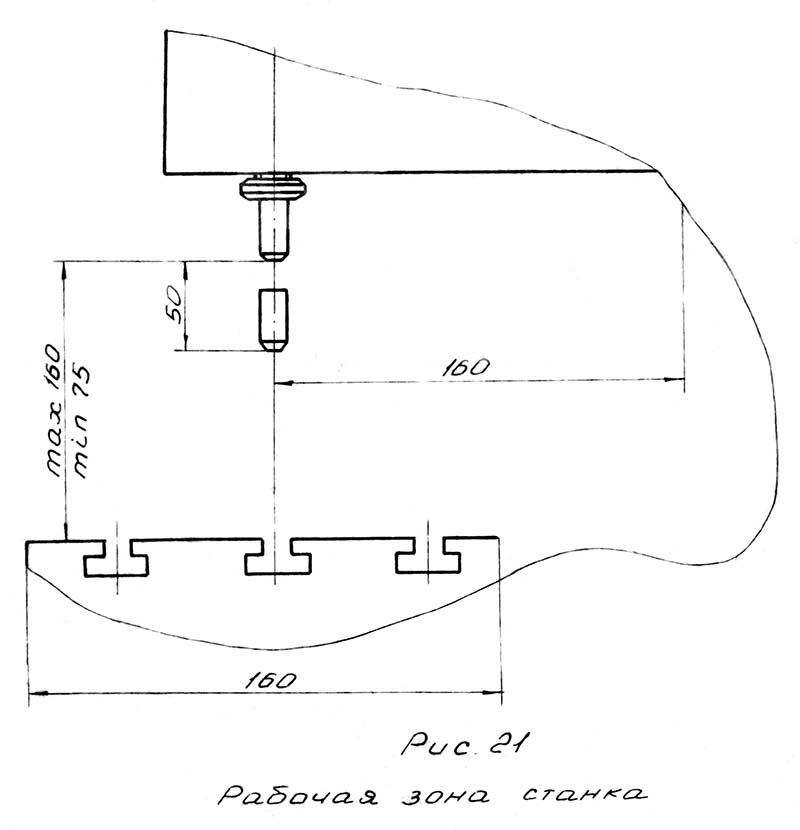

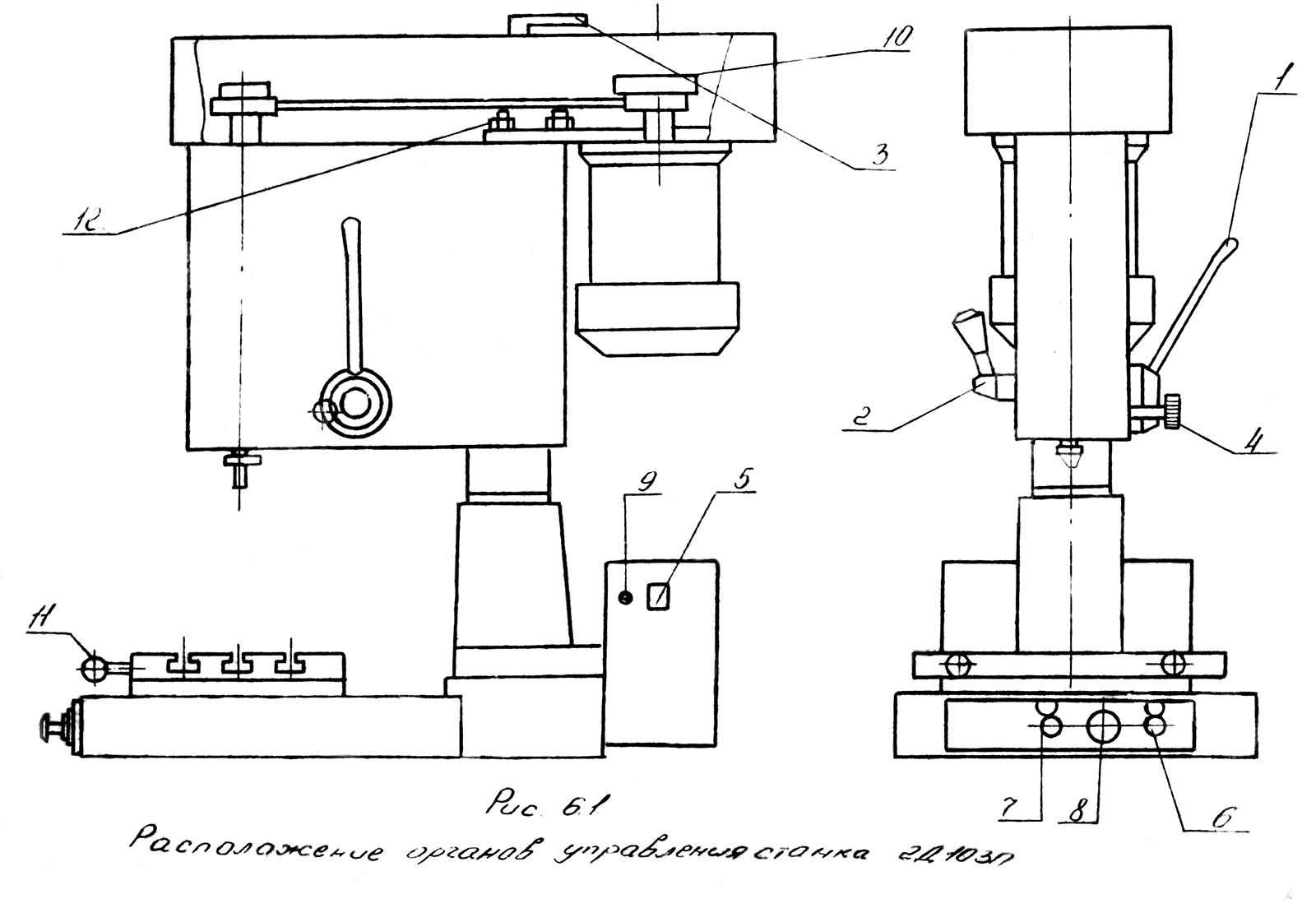

Габаритні розміри робочого простору свердлувального верстата 2Д103п

Габаритні розміри робочого простору свердлувального верстата 2Д103п. Дивитись у збільшеному масштабі

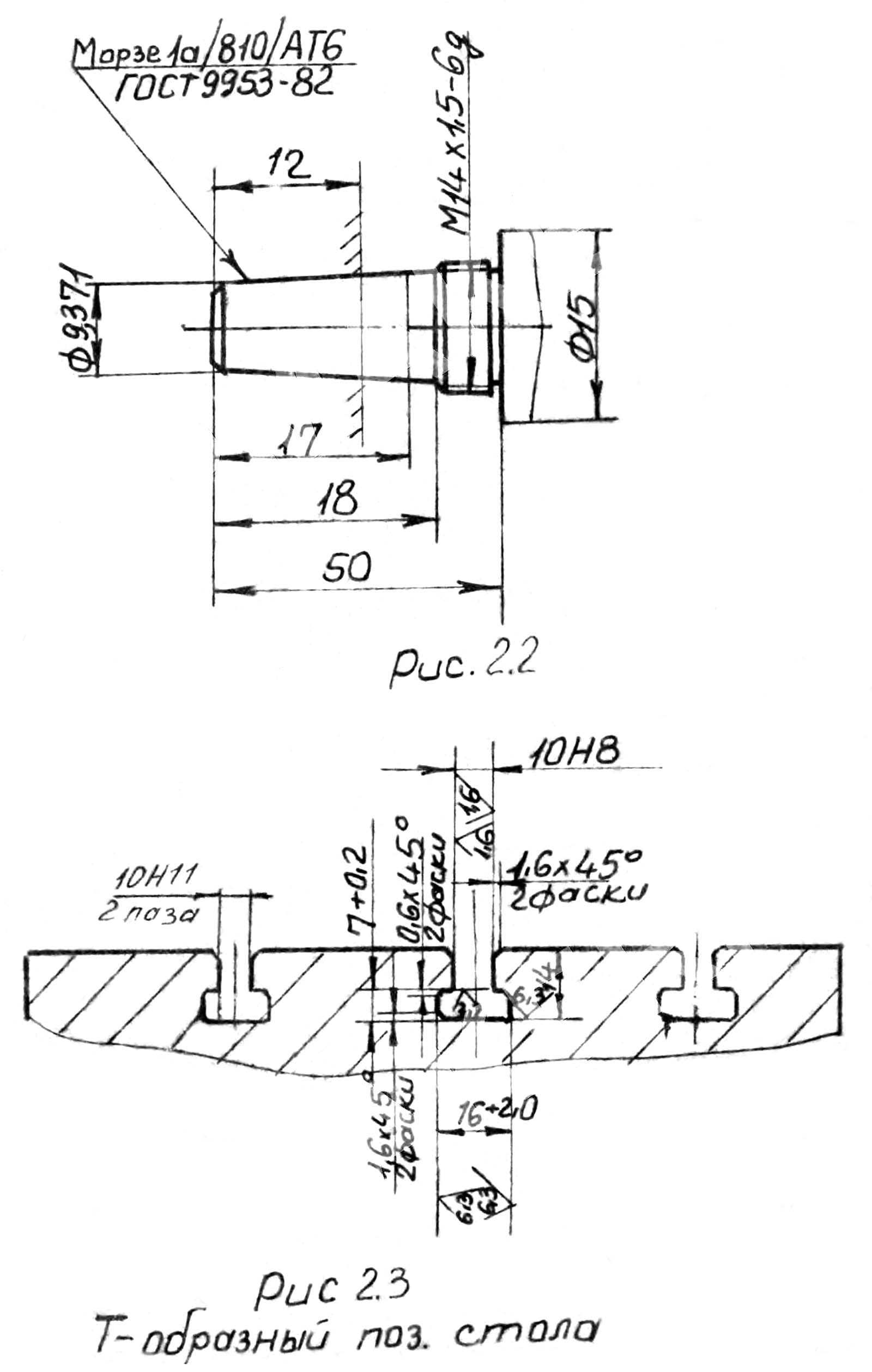

2Д103п Посадочні місця та приєднувальні розміри свердлильного верстата

Посадочні місця та приєднувальні розміри свердлильного верстата 2Д103п

Посадочні місця та приєднувальні розміри свердлувального верстата 2Д103п. Дивитись у збільшеному масштабі
