Виробник токарно-револьверного верстата моделі 1П426ДФ3 з ЧПУ - Алапаєвський верстатобудівний завод, АСЗ , заснований у 1942 році.
Верстат токарно-револьверний 1П426ДФ3 з ЧПУ призначений для токарної обробки штучних деталей в напівавтоматичному циклі в умовах дрібносерійного та середньосерійного виробництва при партіях деталей 10—500 шт. (Час обробки партії 0,25-2 зміни).
На верстаті 1П426ДФ3 можна проводити такі види токарної обробки: обточування, розточування, підрізування, проточування канавок, свердління, зенкерування, розгортання, нарізання різьблення мітчиками і плашками, а також різцями, обточування і розточування конічних поверхонь, а також криволінь.
Модель верстата 1П426ДФ3 відрізняється від 1П426Ф3 наявністю другої (круглої) револьверної головки на супорті.
Основна особливість токарно-револьверного верстата 1П426ДФ3 - вертикальні напрямні супорта та наявність двох револьверних головок, що знаходяться на одному супорті.
Верстат 1П426ДФ3 оснащений системою числового програмного керування 2У22-61.
Система ЧПУ 2У22 здійснює керування переміщеннями супорта в поздовжньому та поперечному напрямках, а також одночасно в обох напрямках, перемиканням швидкостей обертання шпинделя, зупинкою та реверсом шпинделя, поворотом револьверних головок, подачею та затискачем прутка, включенням та вимиканням охолодження.
У головному приводі використовується автоматична коробка швидкостей , що забезпечує перемикання 12 ступенів швидкостей із 18 наявних. У приводах подач встановлені високомоментні двигуни постійного струму з тиристорним керуванням.
Верстат має шести- та восьмипозиційні револьверні головки на хрестовому супорті.
Поздовжні санки револьверного супорта переміщаються вертикальними напрямними станини, поперечні санки переміщаються перпендикулярно до поздовжнім. Револьверні головки можуть повертатися будь-яку кількість позиції.
Переміщення супорта одночасне в обох напрямках (осі X і Z) забезпечує фасонне точення деталей.
Шорсткість обробленої поверхні при обробці сталі Ra = 2,5 мкм.
Шорсткість обробленої поверхні під час обробки при обробці кольорових металів Ra=1,25 мкм.
Клас точності - П за ГОСТ 8-82.
Розробник - Ленінградське ОКБ АРС.
Розробник - Ленінградське спеціальне конструкторське бюро автоматів та револьверних верстатів.
Виробник - Алапаєвський верстатобудівний завод АСЗ.
Основні параметри верстата - відповідно до ГОСТ 21608-76 Верстати металорізальні з ЧПУ.

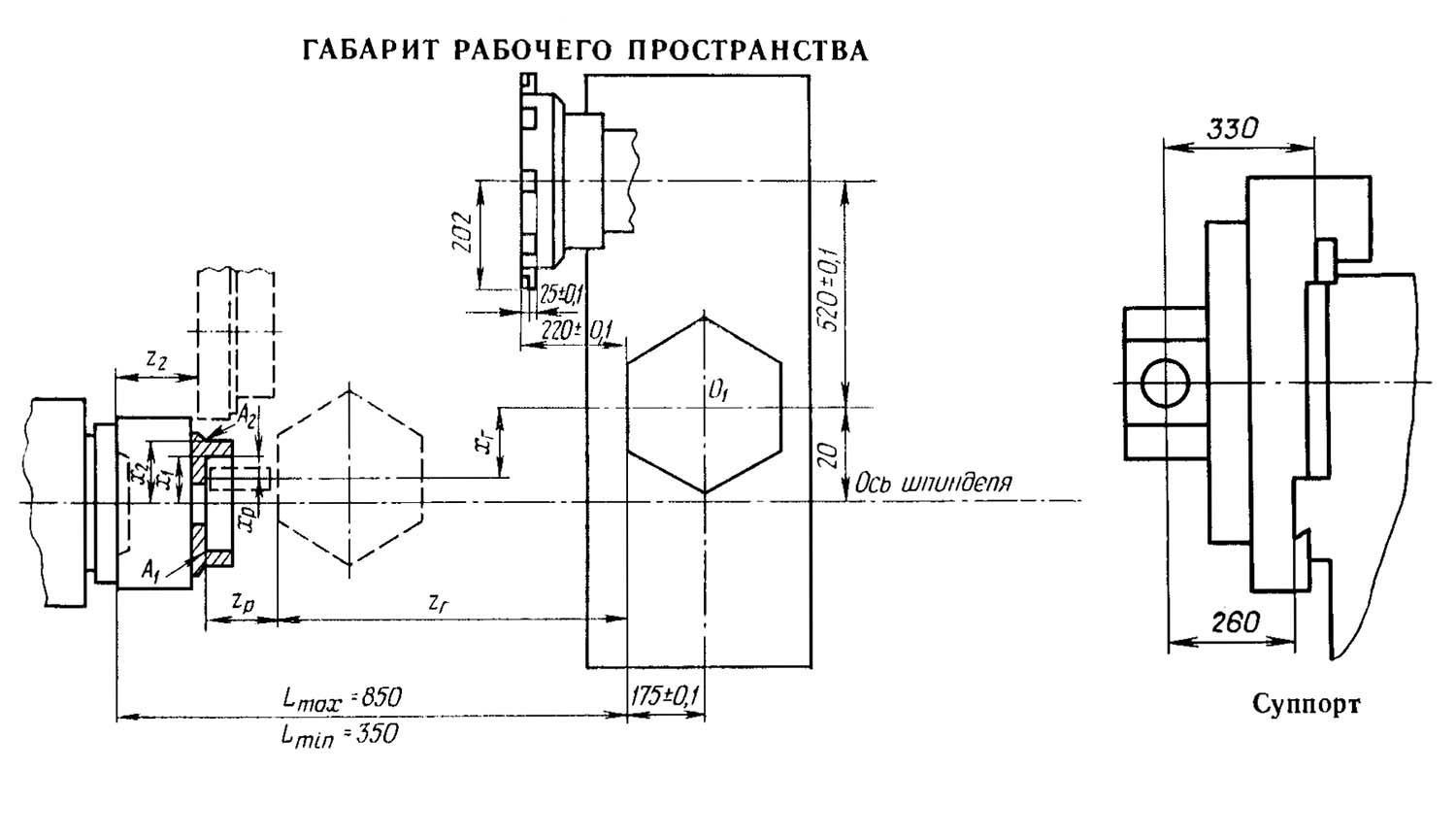

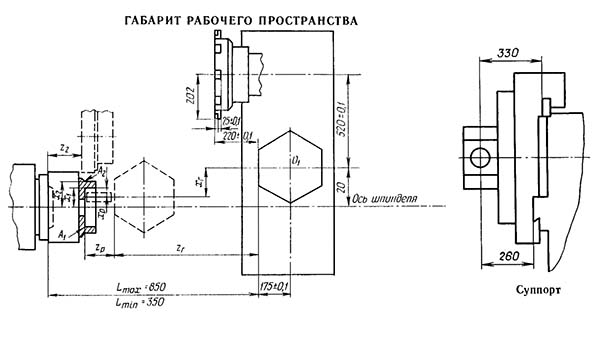

Габарит робочого простору верстата 1п426дф3
Габарит робочого простору токарно-револьверного верстата 1П426ДФ3. Дивитись у збільшеному масштабі

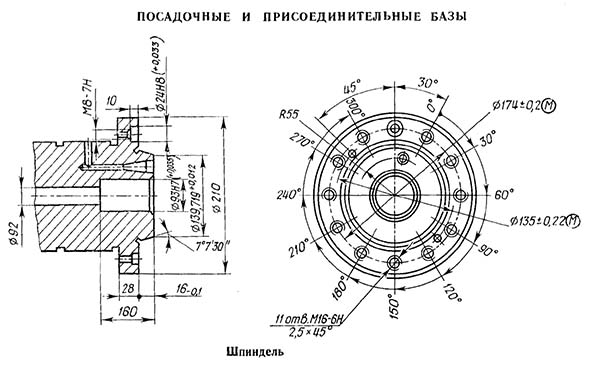

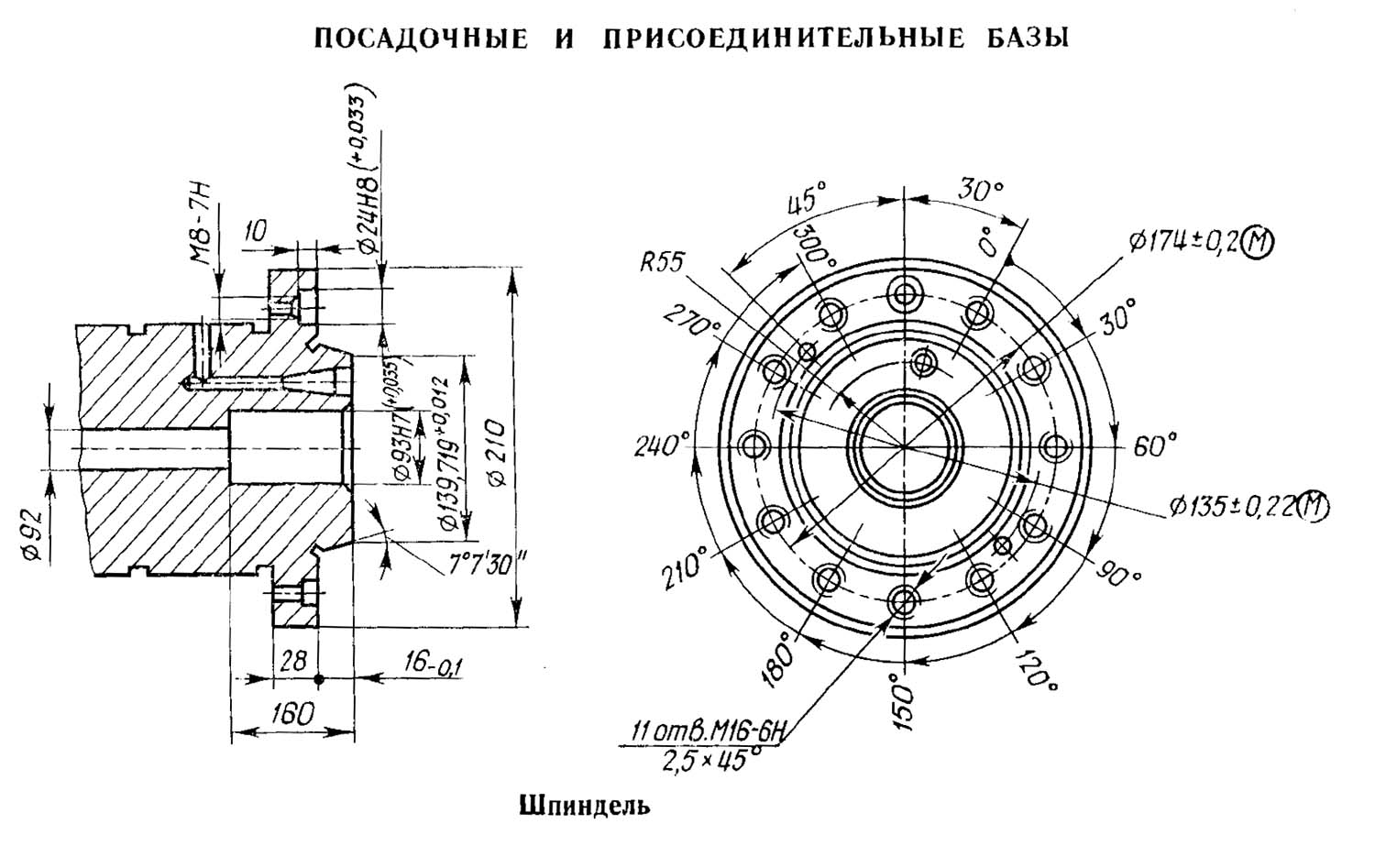

Кінець шпинделя токарно-револьверного верстата 1п426дф3
Кінець шпинделя токарно-револьверного верстата 1п426дф3. Дивитись у збільшеному масштабі

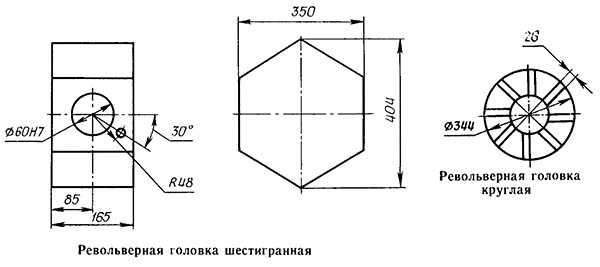

Револьверні головки токарно-револьверного верстата 1п426дф3

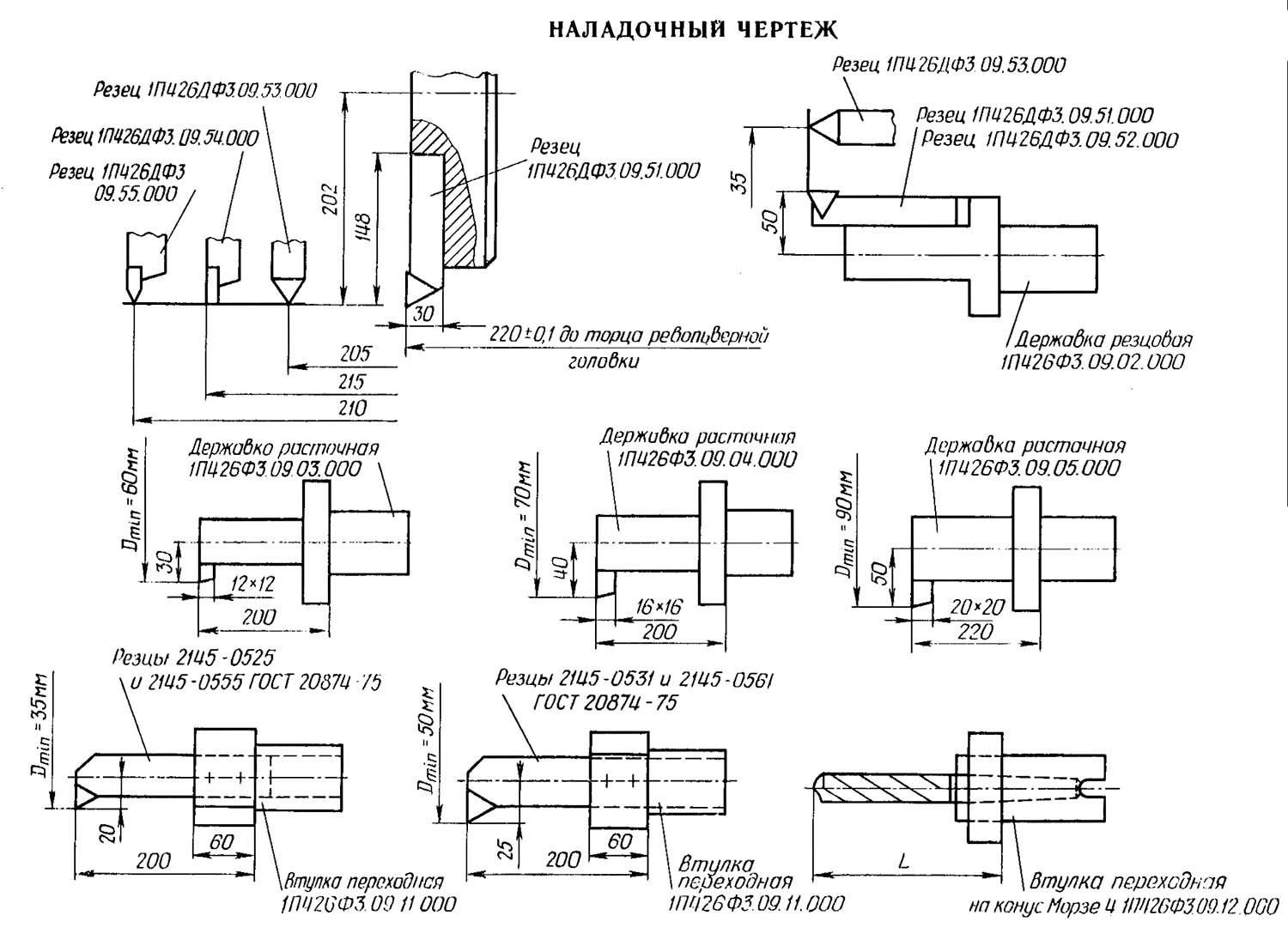

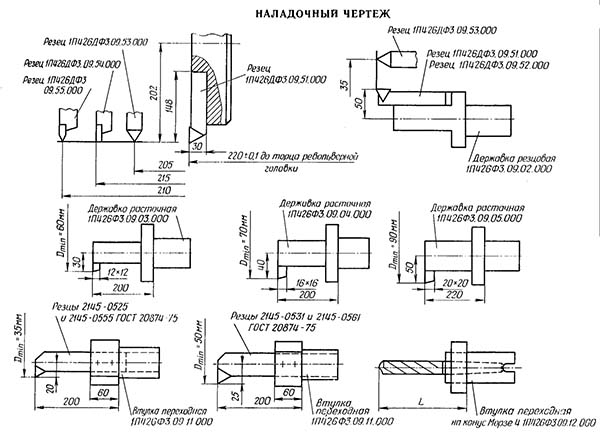

Наладочный креслення токарно-револьверного верстата 1п426дф3
Налагоджувальний креслення токарно-револьверного верстата 1П426ДФ3. Дивитись у збільшеному масштабі

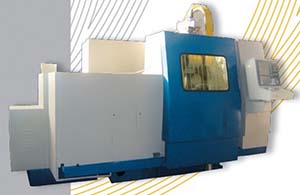

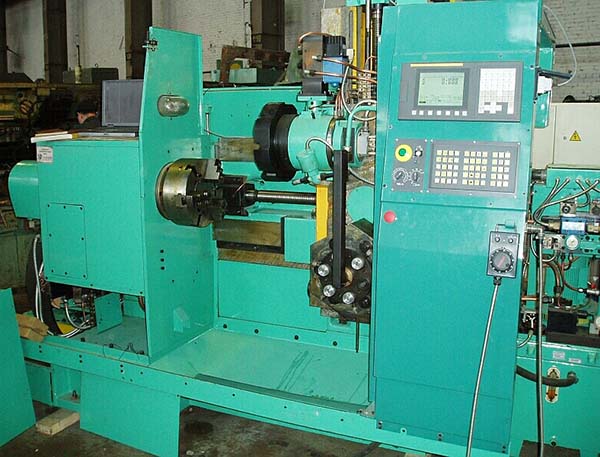

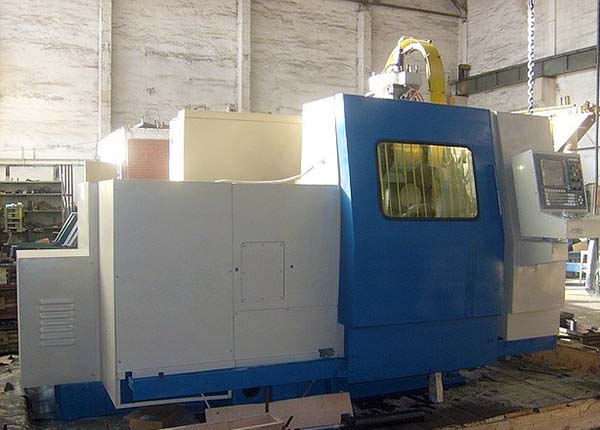

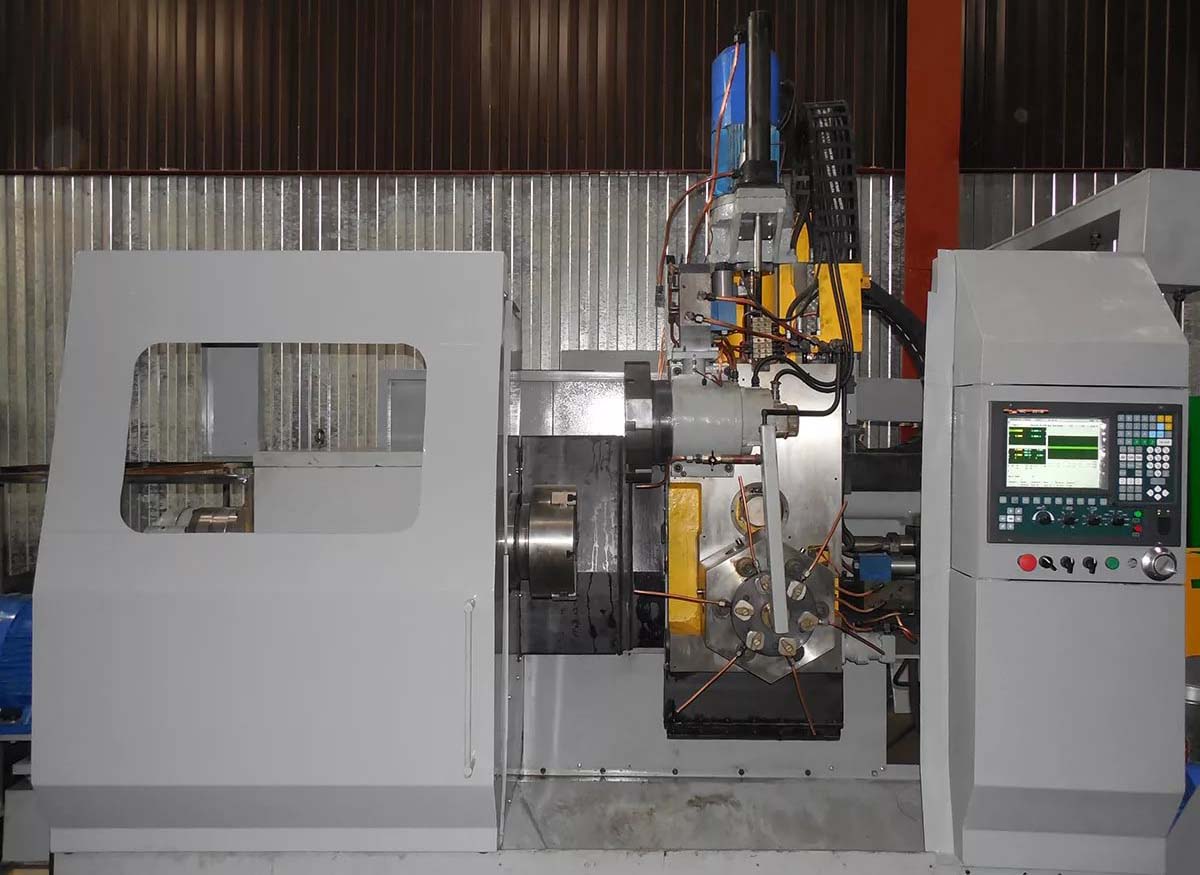

Фото токарно-револьверного верстата 1п426дф3
Фото токарного револьверного верстата 1П426ДФ3. Дивитись у збільшеному масштабі
Фото токарно-револьверного верстата 1п426дф3
Фото токарно-револьверного верстата 1п426дф3

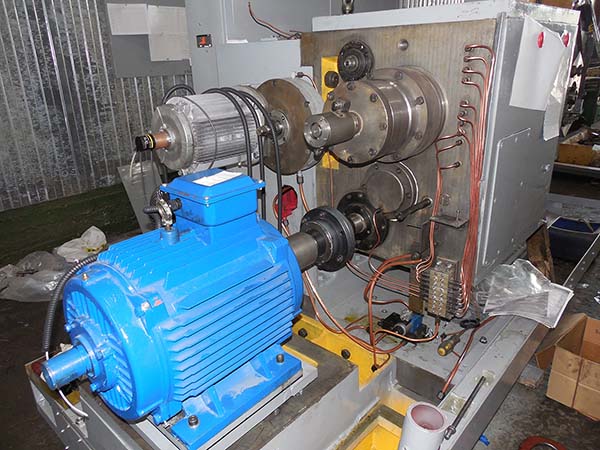

Електродвигун головного руху токарного верстата 1п426дф3
Коробка швидкостей токарно-револьверного верстата 1п426дф3

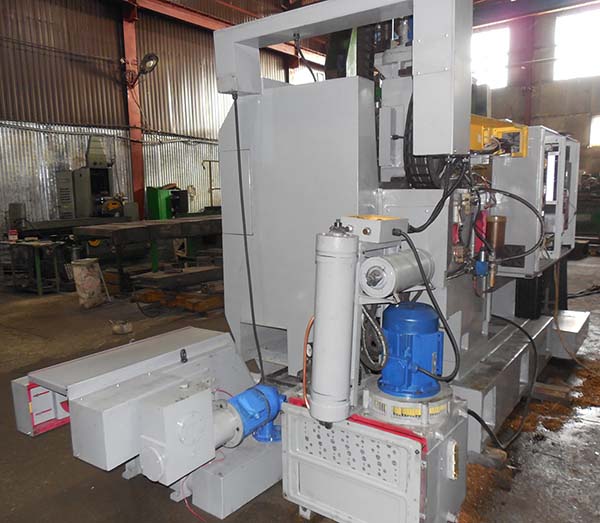

Гідростанція токарно-револьверного верстата 1п426дф3

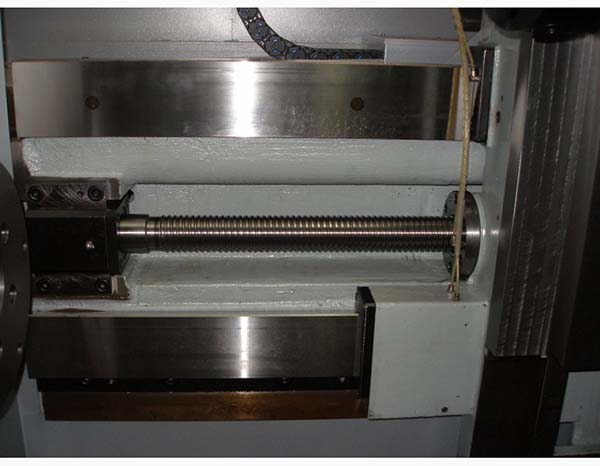

Ходовий гвинт поздовжньої подачі токарного верстата 1п426дф3

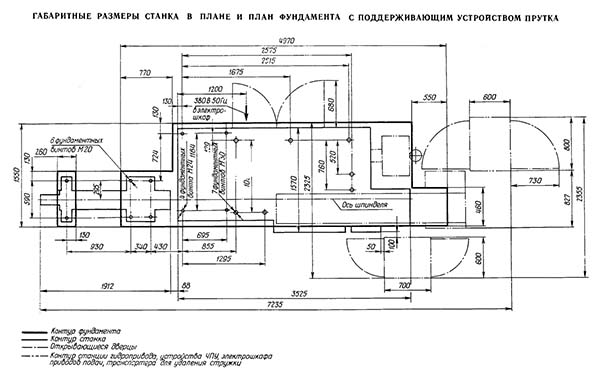

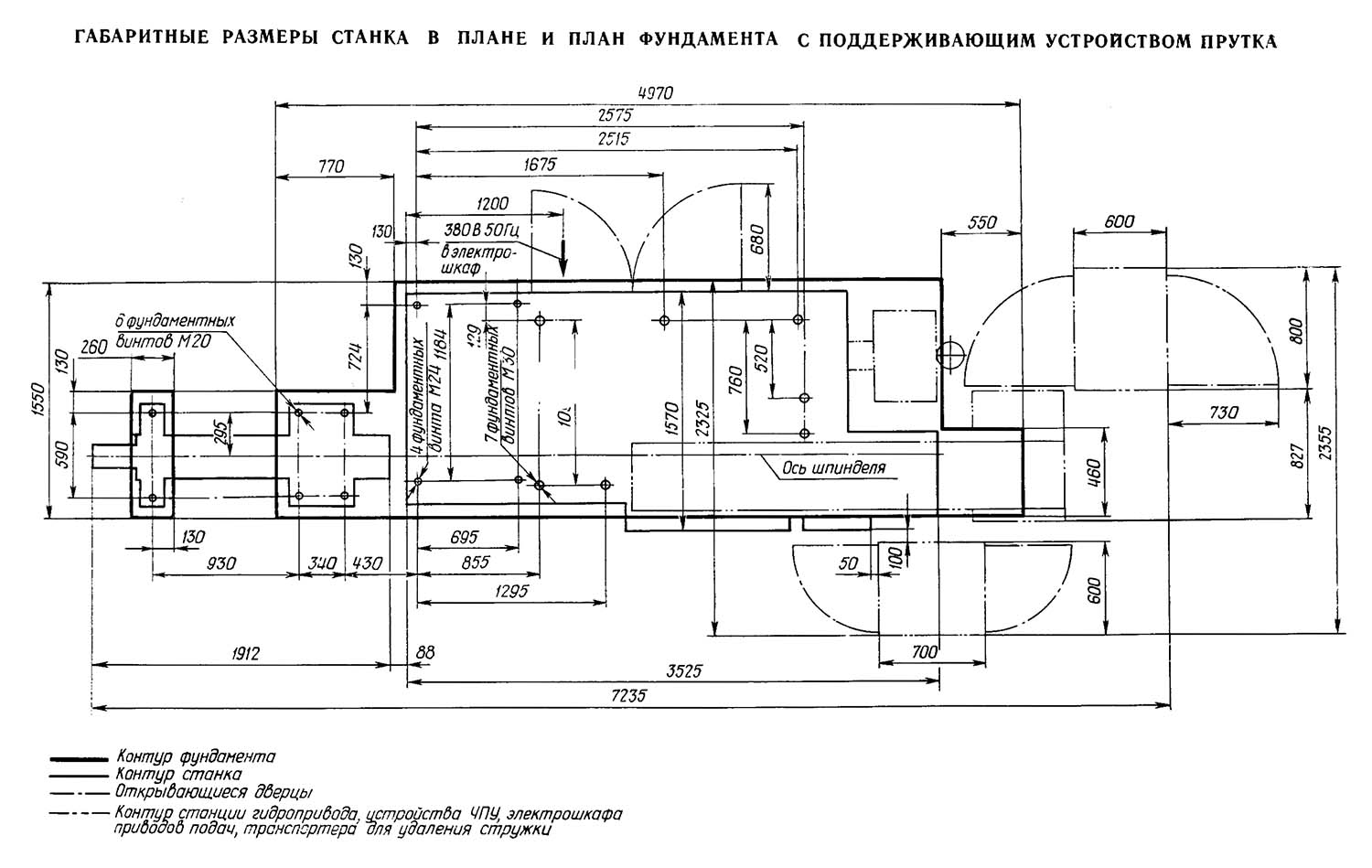

Настановне креслення токарно-револьверного верстата 1п426дф3
Настановне креслення токарного револьверного верстата 1П426ДФ3. Дивитись у збільшеному масштабі
| Найменування параметру | 1П426ДФ3 | |
|---|---|---|
| Основні параметри верстата | ||
| Найбільший діаметр виробу, що обробляється над станиною, мм | 500 | |
| Найбільший діаметр виробу, що обробляється над супортом, мм. | 250 | |
| Діаметр затискних патронів, мм | 250; 315 | |
| Найбільший діаметр прутка, що обробляється, мм | 65 | |
| Діаметр отвору в шпинделі, мм | 92 | |
| Відстань від торця шпинделя до грані револьверної головки, мм | 350..850 | |
| Відстань від осі шпинделя до основи верстата, мм | 1120 | |
| Найбільший розмір різьби, що нарізається, плашками і мітчиками, мм | ||
| Кількість інструментів у револьверній головці | ||
| Шпиндель | ||
| Межі чисел оборотів шпинделя із затискним патроном, об/хв | 30..1800 | |
| Кількість швидкостей шпинделя, об/хв | 18 | |
| Кінець шпинделя фланцевий згідно з ГОСТ 12595-72 | 8 | |
| Найбільший момент, що крутить, на шпинделі не менше, Нм (кг*м) | ||
| Супорт. Подання | ||
| Найбільше переміщення револьверного супорта: поздовжнє (Z)/поперечне (X), мм | 560/340 | |
| Діапазон швидкостей поздовжніх подач револьверного супорта, мм/хв. | 1..6000 | |
| Діапазон швидкостей поперечних подач револьверного супорта, мм/хв. | 0,5..3000 | |
| Найбільше зусилля подач револьверного супорта по осі Z/X, кН | 20/10 | |
| Час повороту круглої револьверної головки, з | 2 | |
| Час повороту шестигранної револьверної головки, з | 3 | |
| Розмір переміщення ревоьверного супорта по осі Z/ X однією імпульс, мм | 0,010/ 0,005 | |
| Кількість інструментів у револьверній головці | 8; 6 | |
| Електроустаткування верстата | ||
| Кількість електродвигунів на верстаті, кВт | 6 | |
| Електродвигун головного приводу, кВт | 18,5 | |
| Електродвигун приводу поздовжньої подачі, Н*м | 13 | |
| Електродвигун приводу поперечної подачі, Н*м | 13 | |
| Електродвигун приводу мастильної системи коробки швидкостей, кВт | 0,55 | |
| Електродвигун гідроприводу, кВт | 2,2 | |
| Електродвигун насоса охолодження, кВт | 0,12 | |
| Габарити та маса верстата | ||
| Габаритні розміри верстата (довжина, ширина, висота), мм | 3525 х 1570 х 2655 | |
| Маса верстата, кг | 8660 |
