Довідник по металорізальних верстатах та пресовому обладнанні
Виробник токарно-револьверного верстата моделі 1Е365БП - Алапаєвський верстатобудівний завод, АСЗ , заснований у 1942 році.
Токарно-револьверний верстат 1Е365БП (початок виробництва 1982) - остання модель серії токарно-револьверних верстатів, 1П365 , 1А365, 1Б365, 1М365 . Розробник верстатів - Ленінградське спеціальне конструкторське бюро автоматів та револьверних верстатів.
Універсальні токарно-револьверні верстати 1Е365БП , 1Е365Б призначені для високопродуктивної обробки різноманітних деталей з чавуну, сталі та кольорових металів інструментом з твердих сплавів та швидкорізальної сталі деталей з штучних заготовок (поковок, штампувань, виливків і т.п.).
На верстаті 1Е365БП можна виконувати такі види токарної обробки:
Пруткове виконання верстата 1Е365БП виготовляється за спеціальним замовленням.
Верстати призначені для обробки в патроні штучних заготовок, виготовлення яких вимагає виконання ряду послідовних переходів: обточування, свердління, розточування, розгортання, нарізування різьблення та ін. в умовах серійного виробництва.
Токарно-револьверний верстат 1Е365БП має 2 супорти з різальним інструментом:
Револьверний супорт із шестигранною револьверною головкою та поперечний супорт із чотирипозиційною різцевою головкою забезпечують обробку складних деталей без заміни інструменту.
Точність обробки деталей на верстаті 1Е365БП
Шорсткість обробленої поверхні при обточуванні стали не нижче Ra 2,5 мкм.
Верстати 1Е365БП мають шестипозиційну револьверну головку з вертикальною віссю обертання, розташовану на револьверному супорті. Для поперечної обробки на верстатах є поперечний супорт мостового типу. Керування прискореними та робочими переміщеннями супортів здійснюється від мнемонічних рукояток. Перехід з прискореного переміщення револьверного супорта на автоматичну або вручну робочу подачу. Поворот револьверної головки можливий на будь-яку кількість позицій від кнопки, розташованої на револьверному супорті, виконується тільки в положенні супорта на станині, налаштованому на налагодження.
Частота обертання шпинделя та подача супортів перемикаються вручну на пульті керування верстата.
На верстаті можливе подрібнення крученої стружки перериванням подачі револьверного супорта від кнопки, розташованої на револьверному супорті. У середній частинині станини між напрямними є отвір для сходу стружки в зварне корито, призначене для збору стружки та охолоджуючої рідини.
Оброблювана деталь закріплюється у звичайному самоцентруючому або пневматичному патроні. Весь необхідний для даної операції комплект різальних інструментів встановлюється в шестипозиційній револьверній головці та чотиристоронньому різцетримачі супорта.
На верстаті 1Е365БП деталь може бути оброблена у шести позиціях. Можлива паралельна робота інструментів, встановлених у револьверній головці, та інструментів, встановлених у різцетримачі супорта.
Інструмент та обмежувачі ходу супортів (упори) встановлюються з таким розрахунком, щоб оброблена деталь отримала після обробки задані розміри.
Компонування вузлів загальноприйняте для цього типорозміру універсальних револьверних верстатів. Все керування коробки швидкостей та коробки подач гідравлічне. Вибір чисел оборотів шпинделя та величин подач на всіх моделях преселективний.
Перемикання чисел оборотів шпинделя та величин подач відбувається при повільному повороті шестерень.
Автоматичний підйом і поворот револьверної головки на будь-яку грань у вихідному положенні з подальшою жорсткою і точною фіксацією, механізований затискач заготовки з кнопковим керуванням, зручність керування верстатом, можливість перемикання чисел обертів без зупинки шпинделя забезпечують якісну обробку точних деталей, полегшують працю верстатника.
Середній рівень звуку LA не повинен перевищувати 83 дБа.
Коригований рівень звукової потужності LpA не повинен перевищувати 102 дБА.
Клас точності верстата 1Е365Б - Н, верстата 1Е365БП - П.
Розробник - Ленінградське спеціальне конструкторське бюро автоматів та револьверних верстатів.

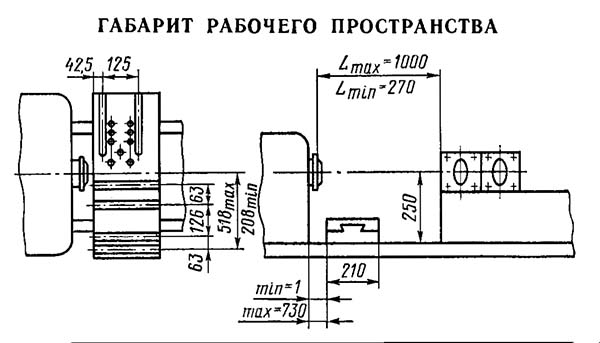

Габарит робочого простору верстата 1Е365БП

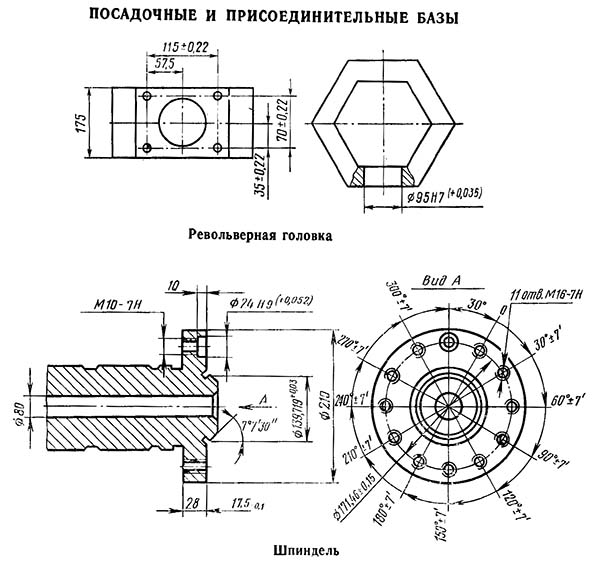

Посадочні та приєднувальні бази верстата 1Е365БП

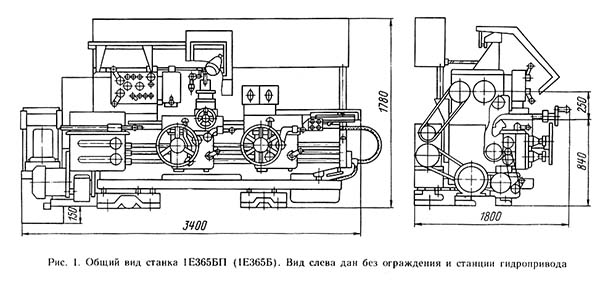

Габаритні розміри револьверного верстата 1Е365БП

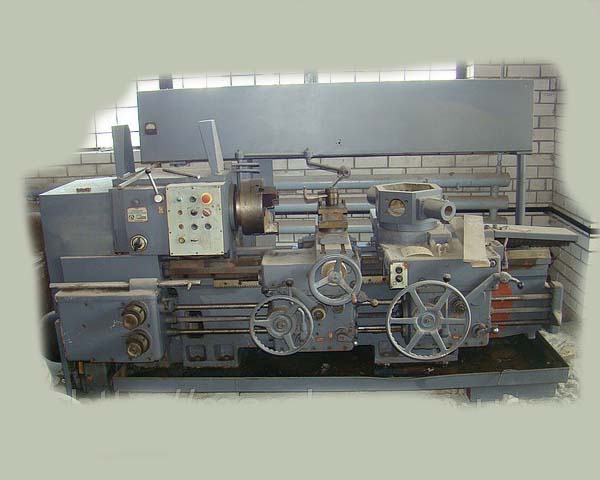

Фото токарно-револьверного верстата 1Е365БП

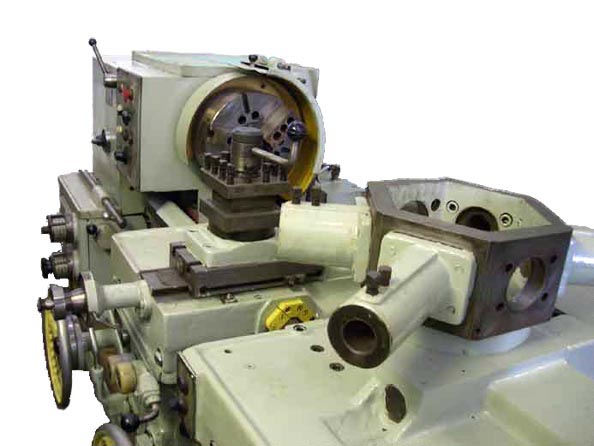

Фото токарного револьверного верстата 1е365. Дивитись у збільшеному масштабі

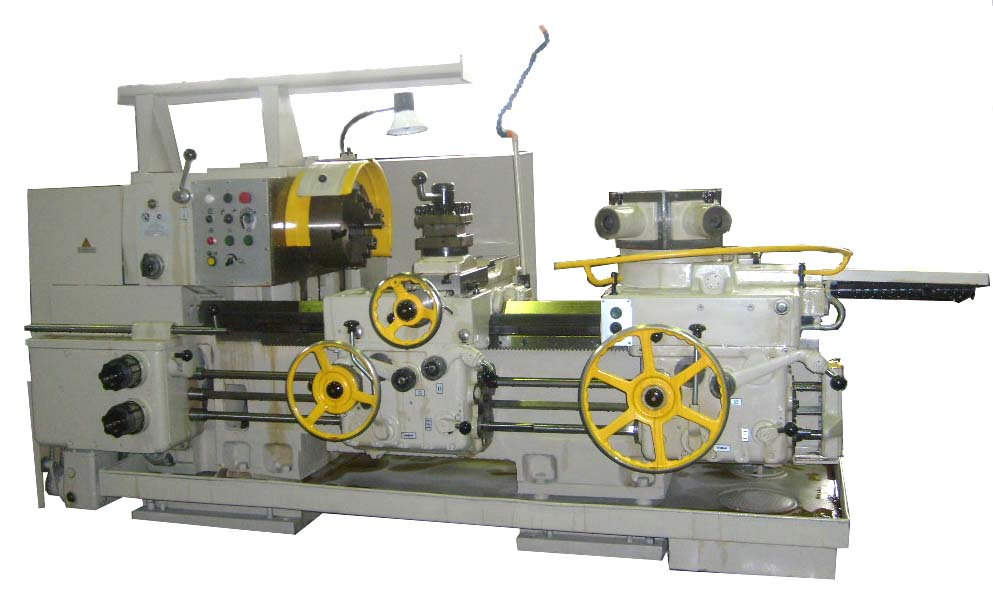

Фото токарно-револьверного верстата 1Е365БП
Фото токарного револьверного верстата 1е365. Дивитись у збільшеному масштабі

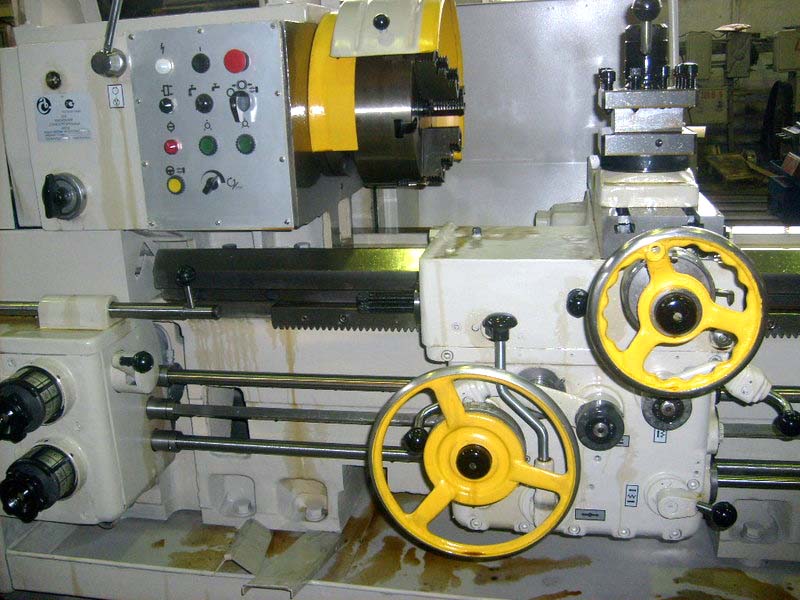

Фото токарно-револьверного верстата 1Е365БП
Фото токарно-револьверного верстата 1Е365БП

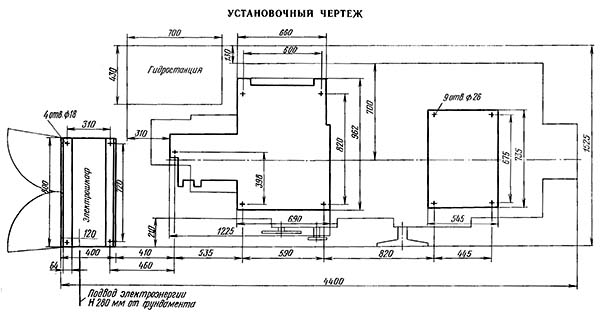

Настановне креслення токарного верстата 1Е365БП
| Найменування параметру | 1E365BP | 1P365 | 1P371 |
|---|---|---|---|
| Основні параметри верстата | |||
| Клас точності згідно з ГОСТ 8-82 | Н, П (1Е365БП) | Н | Н |
| Найбільший діаметр виробу, що обробляється над станиною, мм | 500 | 500 | 630 |
| Найбільший діаметр виробу, що обробляється над поперечним супортом, мм. | 330 | 320 | 420 |
| Висота центрів, мм | 250 | 250 | 315 |
| Відстань від торця шпинделя до револьверної головки, мм | 270..1000 | 275..1000 | 320..1400 |
| Шпиндель | |||
| Діаметр отвору в шпинделі, мм | 80 | 80 | 125 |
| Діаметр прутка, що обробляється, затискається в трубі, що подає (пруткове виконання), мм | 65 | ||
| Діаметр прутка, що обробляється при передньому затиску (пруткове виконання), мм | 80 | ||
| Діаметр затискного патрона, мм | 250 | ||
| Кількість робочих швидкостей шпинделя | 13 | 12 | 12 |
| Межі чисел оборотів шпинделя, об/хв | 24..1500 2 діапазони |
34..1500 | 20..893 |
| Межі чисел оборотів шпинделя (зворотне обертання), об/хв | 67 | 34..1500 | 19..818 |
| Кінець шпинделя фланцевий згідно з ГОСТ 12595-72 | 1-8C | 1-8C | 1-8C |
| Найбільший момент, що крутить, на шпинделі не менше, Нм (кг*м) | 123 | 260 | |
| Револьверний супорт | |||
| Кількість інструментів у револьверній головці | 6 | 6 | 6 |
| Діаметр отвору під інструмент у револьверній головці, мм | 95H7 | 95H7 | 125N7 |
| Найбільше поздовжнє переміщення револьверного супорта, мм | 730 | 725 | 1080 |
| Кількість ступенів подач | 13 | 13 | 13 |
| Діапазон швидкостей поздовжніх подач револьверного супорта, I ряд, мм/об (число подач) | 0,05..0,80 (9) | 0,09..1,35 (9) | 0,09..1,35 (9) |
| Діапазон швидкостей поздовжніх подач револьверного супорта, II ряд, мм/об (число подач) | 0,10..1,60 (9) | 0,18..2,70 (9) | 0,18..2,70 (9) |
| Діапазон швидкостей поздовжніх подач револьверного супорта, III ряд, мм/об (число подач) | 0,20..3,20 | - | - |
| Швидкість швидкого поздовжнього переміщення револьверного супорта, м/хв. | 7,5 | 6 | 6 |
| Число упорів револьверного супорта | 6 | 6 | 6 |
| Переміщення на один поділ лімба, мм | 0,2 | 0,2 | 0,2 |
| Переміщення на один оберт лімба, мм | 45 | 45 | 45 |
| Поперечний супорт | |||
| Кількість різців у різцетримачі | 4 | 4 | 4 |
| Кількість різців у задньому різцетримачі | 1 | 1 | ні |
| Найбільше переміщення поперечного супорта поздовжнє/поперечне, мм | 730/310 | 725/310 | 1080/410 |
| Кількість щаблів поздовжніх подач поперечного супорта | 13 | 12 | 12 |
| Діапазон швидкостей поздовжніх подач револьверного супорта, I ряд, мм/об (число подач) | 0,05..0,80 (9) | 0,09..1,35 (9) | 0,09..1,35 (9) |
| Діапазон швидкостей поздовжніх подач револьверного супорта, II ряд, мм/об (число подач) | 0,10..1,60 (9) | 0,18..2,70 (9) | 0,18..2,70 (9) |
| Діапазон швидкостей поздовжніх подач револьверного супорта, III ряд, мм/об (число подач) | 0,20..3,20 | - | - |
| Кількість щаблів поперечних подач поперечного супорта | 13 | 12 | 12 |
| Діапазон швидкостей поперечних подач поперечного супорта, I ряд, мм/про | 0,025..0,40 | 0,045..0,7 | 0,045..0,7 |
| Діапазон швидкостей поперечних подач поперечного супорта, II ряд, мм/про | 0,05..0,80 | 0,09..1,35 | 0,09..1,35 |
| Діапазон швидкостей поперечних подач поперечного супорта, III ряд, мм/про | 0,10..1,60 | - | - |
| Швидкість швидкого поздовжнього переміщення супорту, м/хв. | 7,5 | 6 | 6 |
| Швидкість швидкого поперечного переміщення супорту, м/хв. | 3,5 | - | - |
| Число упорів поздовжнього переміщення | 5 | 5 | 5 |
| Число упорів поперечного переміщення | 2 | 2 | 2 |
| Переміщення на один поділ лімба поздовжнє/поперечне, мм | 0,2/ 0,05 | 0,2/ 0,05 | 0,2/ 0,05 |
| Переміщення на один оберт лімба поздовжнє/поперечне, мм | 45/ 4 | 45/10 | 45/10 |
| Електроустаткування верстата | |||
| Кількість електродвигунів на верстаті, кВт (об/хв) | 3 | 2 | 3 |
| Електродвигун головного приводу, кВт (об/хв) | 15 (1465) | 13 (1450) | 22 (1460) |
| Електродвигун гідроприводу, кВт (об/хв) | 2,2 (1430) | - | 1,5 (930) |
| Електродвигун насоса охолодження, кВт (об/хв) | 0,125 (2800) | 0,125 (2800) | 0,125 (2800) |
| Габарити та маса верстата | |||
| Габаритні розміри верстата (довжина, ширина, висота), мм | 4400 х 1525 х 1800 | 3430 х 1500 х 1655 | 4230 х 1850 х 1680 |
| Маса верстата, кг | 5200 | 3900 | 6300 |
