Виробник та розробник токарно-револьверного верстата моделі 1П416Ф3 - Бердичівський верстатобудівний завод "Комсомолець" , м. Бердичів, Житомирська область, Україна.
У 1929-1931 pp. на базі підприємства було засновано трансмісійний завод.
У 1932 р. заводу надається ім'я «Комсомолець». У цей період завод освоїв випуск трубопровідно-запірної арматури та запасних частинин.
З 1980 завод освоює випуск нової гами токарно-револьверних верстатів, до складу якої входять автоматизовані верстати моделі 1Г340П, верстати з цикловим програмним керуванням моделі 1Г340ПЦ, верстати з числовим програмним керуванням моделі 1В340Ф30 і роботизовані комплекси на їх базі.
У 1984 році на заводі починається випуск багатоцільових токарно-револьверних верстатів моделі 1П420ПФ40, які, окрім токарної обробки, виконують свердлильно-фрезерну доробку деталі за одну установку в патроні.
Напівавтомат токарно-револьверний 1П416Ф3 призначений для виконання різноманітних токарних чистових та напівчистових робіт, крім нарізування різьблень, в умовах серійного та дрібносерійного виробництва.
Компонування напівавтомата вертикальне, бабка шпинделя рухлива.
Швидкі переміщення шпиндельної бабки та револьверного супорта здійснюються за допомогою гідроциліндрів.
Револьверна головка має високу жорсткість.
На напівавтомат досягається висока точність обробки (2-2а класів).
Розробник - Ленінградське спеціальне конструкторське бюро автоматів та револьверних верстатів (ОКБ АРС).
Габарит робочого простору верстата 1П416Ф3

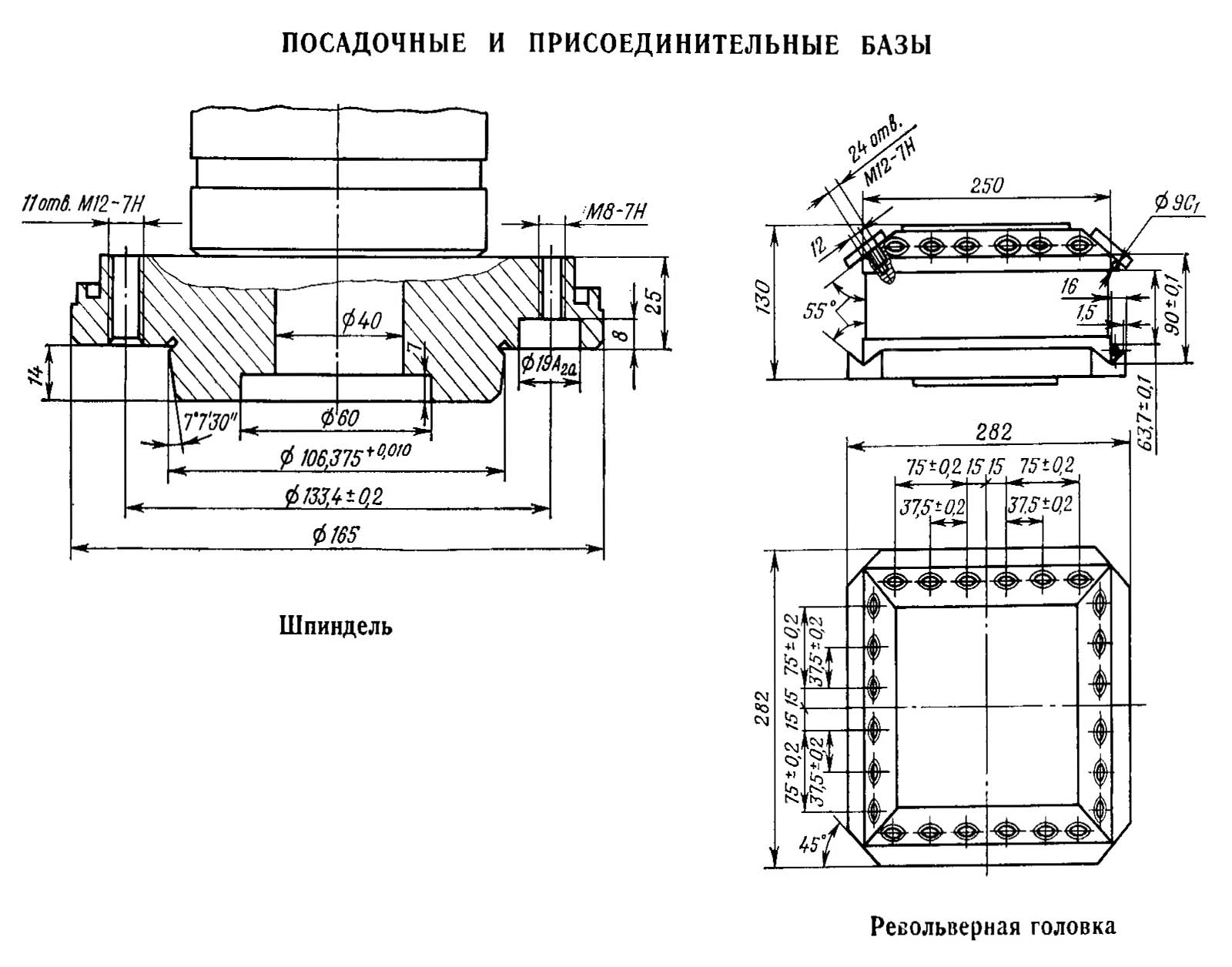

Посадочні та приєднувальні бази верстата 1П416Ф3

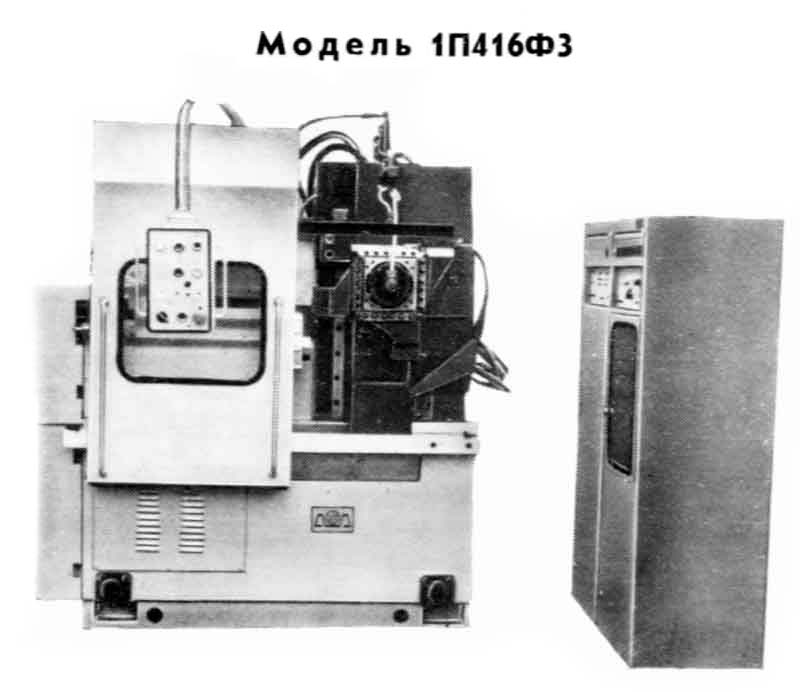

Фото токарно револьверного верстата 1П416Ф3
Настановне креслення токарно-револьверного верстата 1П416Ф3
| Найменування параметру | 1П416Ф3 | |
|---|---|---|
| Основні параметри верстата | ||
| Клас точності верстата Н згідно з ГОСТ 8-71 | П | |
| Тип револьверної головки | Гориз. ось | |
| Найбільший діаметр обробки над супортом, мм | 160 | |
| Найбільша довжина обраблотки, мм | 80 | |
| Найбільший хід шпиндельної бабки та супорта по кулаку, мм | 90 | |
| Найбільший повний хід супорта, мм | 180 | |
| Точність обробки | 2а клас | |
| Шорсткість обробки | Ra 2,5 | |
| Постійність діаметра в поперечному перерізі, мм | 0,01 | |
| Постійність діаметра в будь-якому перерізі, мм | 0,015 | |
| Шпиндель | ||
| Частота обертання шпинделя, мм | 45..2000 | |
| Найбільший момент, що крутить, на шпинделі, кгс м | 25 | |
| Робочі подачі, що забезпечуються ЧПУ, мм/хв. | 0,1..1200 | |
| Револьверна головка | ||
| Кількість інструментів у револьверній головці | ||
| Пристрій ЧПУ | ||
| Тип ЧПУ | Н22-1М | |
| Число керованих координат | 2 | |
| Електроустаткування верстата | ||
| Кількість електродвигунів на верстаті, кВт | ||
| Електродвигун головного приводу, кВт (об/хв) | 3,1/ 4,7 (960/ 1450) | |
| Електродвигун прискорених поздовжніх переміщень револьверного супорта, кВт (об/хв) | ||
| Електродвигун насоса гідроприводу, кВт (об/хв) | 7,5 (1440) | |
| Електродвигун насоса мастила, кВт (об/хв) | 0,18 (1400) | |
| Електродвигун насоса гідронасоса підживлення, кВт (об/хв) | 0,8 (960) | |
| Електродвигун кроковий приводу подач шпиндельної бабки та супорта | ШД-5Д1 | |
| Габарити та маса верстата | ||
| Габаритні розміри верстата (довжина, ширина, висота), мм | 1930 х 1040 х 1880 | |
| Маса верстата, кг | 4500 |
