КБ8336 Пресс кривошипно-коленный чеканочный
схеми, опис, характеристики

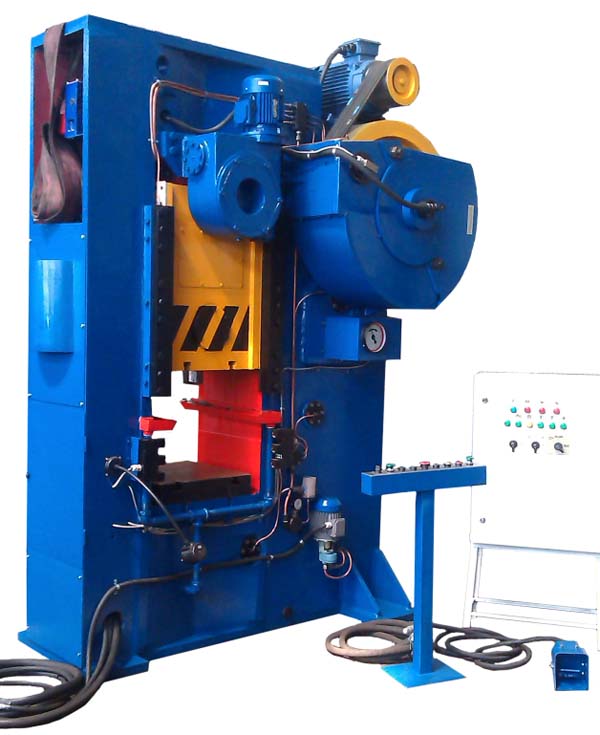

Фото пресса кривошипно-коленного чеканочного КБ8336



Прессы механические, прессы гідравлические, верстати поперечно-строгальные

Відомості про виробника кривошипно-коленного чеканочного пресса КБ8336

Изготовитель кривошипно-коленного чеканочного пресса КБ8336 - Пинский завод литейных і кузнечно-прессовых автоматических линий, КузЛитМаш (ПО КП і ЛАЛ), основанный в 1971 году.

В 2010 года предприятие преобразовано в Открытое акционерное общество «Кузлитмаш» і вошло в состав ПО "Белорусский автомобильный завод".

В настоящее время пресс КБ8336 производят:





Верстати, выпускаемые Пинским заводом литейных і кузнечно-прессовых автоматических линий Кузлитмаш


КБ8336 пресс кривошипно-коленный чеканочный. Назначение, область применения

Кривошипно-коленный чеканочный пресс КБ8336 разработан в 1978 году і серийно выпускался з 1983 года. Разработчик Воронежское специальное конструкторское бюро кузнечно-прессовых машин і автоматических линий (СКБ КМ) г. Воронеж. Изготовитель - ПО КП і ЛАЛ г. Пинск.

Чеканочный пресс КБ8336 должен соответствовать ГОСТ 5384-89 Прессы холодноштамповочные кривошипно-коленные. Параметри і розміри. Розміри і расположение пазов і отверстий для крепления штампов. Нормы точності.

Основні параметри кривошипно-коленного чеканочного пресса КБ8336:

Кривошипно-коленный чеканочный пресс предназначен для выполнения холодно-штамповочных работ, требующих высоких удельных давлений при небольших рабочих ходух ползуна (чеканка, калибровка, доводка, объемное формообразование), а также операций холодного выдавливания стальных деталей.

Пресс закрытого типа з верхним расположением привода.

Станина цельносварная из стального проката підвищеної жесткости состоит из двух стоек, стола, траверсы. К стойкам станины крепятся Г-образные призматические регулируемые направляющие.

На столе пресса установлена подштамповая плита з Т-образными пазами для крепления нижней частини штампа.

Ползун сварной коробчатой формы.

Привід пресса двухступенчатый з валами, расположенными перпендикулярно фронту пресса. Рух от електродвигуна передається через клиноременную передачу, маховик і муфту-тормоз на вал-шестерню, которая входит в зацепление з блоком зубчатых колес. Коленно-рычажный механізм расположен внутри удлиненного ползуна.

Регулювання закрытой высоты пресса (межштампового простору) — от индивидуального електродвигуна, величина регулировки контролируется микровыключателями.

Удаление готовых изделий производится з помощью верхнего і нижнего выталкивателей.

Пресс КБ8336 оборудован указателем усилий, выполняющим функции предохранителя от перегрузки і счетчика числа нагружений пресса.

Для увеличения производительности пресса предусмотрена установка средств механизации.

Синхронность роботи пресса і автоматичною подачі обеспечивается командоапаратом.

Режим роботи — автоматический, наладочный і одиночные ходы.

Смазка автоматическая циркуляционная і ручная.

Керування прессом дублированное електропневматическое, з переносного пульта керування или посредством педали.

Разработчик — Барнаульский завод механических прессов.


Кривошипно-коленный чеканочный пресс (Knuckle Joint press). Загальні відомості

Чеканкой называют нанесение на заготовку неглубокого рельефа путем вдавливания в нее инструмента, на поверхности которого имеются соответствующие выступы.

Чеканочные прессы предназначены для наиболее тяжелых работ: чеканки монет, медалей, нанесения различных узоров і надписей на поверхность изделий, а также чистовой доводки — калибровки поковок. При етом точность изготовления превышает 0,01 мм.

Особенностью всех указанных работ является то, что они требуют очень малого ходу, но чрезвычайно высоких давлений, увеличивающихся к концу робочого ходу. Поетому в чеканочных прессах используют кривошипно-коленный механізм, кинематика которого отвечает етим требованиям. Наличие между шатуном і ползуном шарнирного механізма позволяет получать на ползуне большие зусилля без перегрузки кривошипного вала.

У современных прессов ползун пресса уравновешивается з помощью воздушных цилиндров.

Керування пресса — електропневматическое, обеспечивающее три режима роботи пресса:

Все трущиеся частини смазываются густой смазкой, поступающей от автоматичною станції.

Чеканочные прессы выпускают усилием 0,6..40 МН (60..4000 тс) з числом ходов 50—16 в минуту.

Рабочий ход при номинальном усилии составляет 1—5 мм

Конструкція их передбачає установку автоматичною или напівавтоматичною подачі заготовок.

Отличительная особенность чеканочного пресса — шестизвенный кривошипно-коленный механізм приводу ползуна (рис.), верхнее звено колена которого соединено со станиной, а нижнее — з ползуном. Такой механізм при малом крутящем моменте на приводном кривошипном валу развивает большое усилие в кінці робочого ходу ползуна. Чеканочный пресс применяют усилием примерно до 40 Мн (4000 mc).

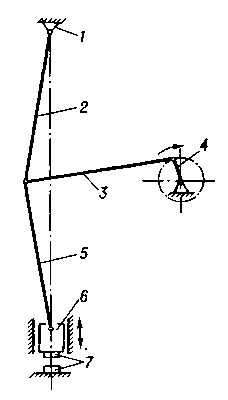

КБ8336 Кінематична схема чеканочного пресса

Кінематична схема чеканочного пресса:

  1. станина
  2. верхнее звено колена
  3. шатун
  4. кривошип
  5. нижнее звено колена
  6. ползун
  7. штамп

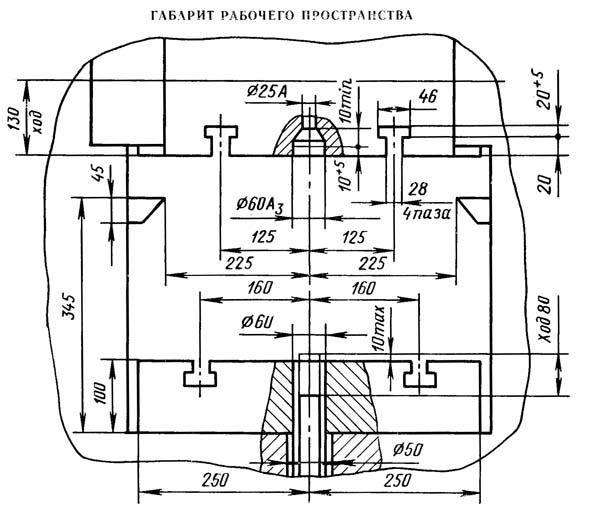

Габаритные розміри робочого простору чеканочного пресса КБ8336

КБ8336 Габаритные розміри робочого простору кривошипно-коленного чеканочного пресса КБ8336

Габаритные розміри робочого простору пресса КБ8336

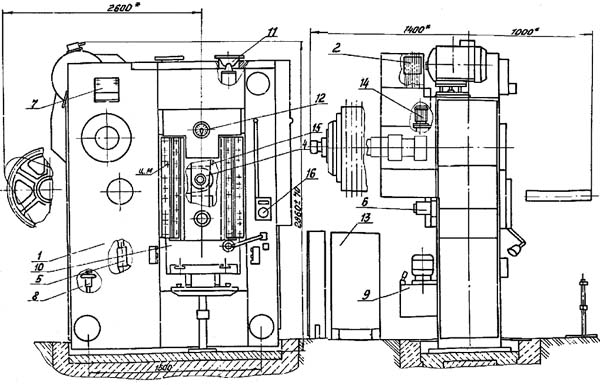

Загальний вигляд кривошипно-коленного чеканочного пресса КБ8336

КБ8336 Загальний вигляд кривошипного пресса

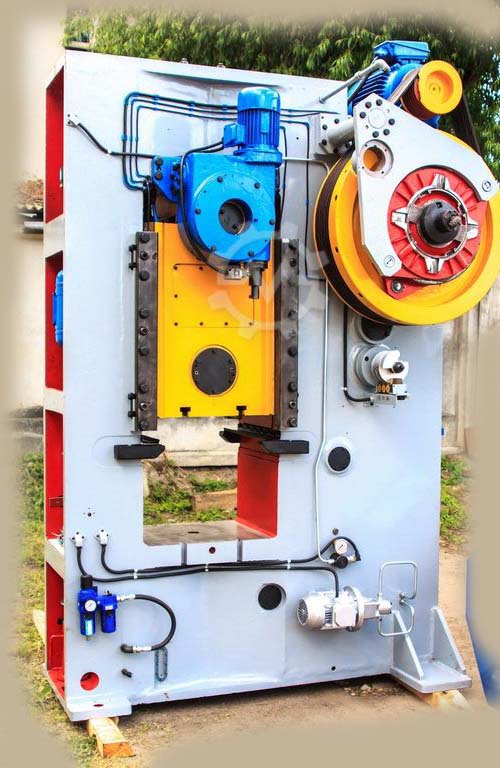

Фото кривошипно-коленного чеканочного пресса КБ8336


КБ8336 Загальний вигляд кривошипного пресса

Фото кривошипно-коленного чеканочного пресса КБ8336


КБ8336 Загальний вигляд кривошипного пресса

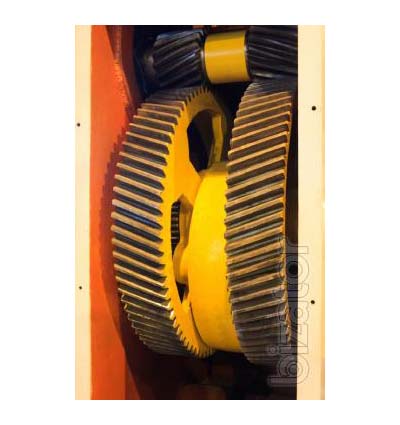

Фото кривошипно-коленного чеканочного пресса КБ8336


Загальний вигляд кривошипно-коленного чеканочного пресса КБ8336

КБ8336 Загальний вигляд кривошипного пресса

Загальний вигляд кривошипно-коленного чеканочного пресса КБ8336




Технічні характеристики кривошипно-коленного чеканочного пресса КБ8336

Наименование параметра КБ8336
Основні параметри
Номинальное усилие пресса, кН (тс) 4000 (400)
Наибольший ход ползуна (штока), мм 130
Частота ходов ползуна непрерывных, 1/мин 50
Рабочий ход ползуна до его крайнего нижнего положения, соответствующий номинальному усилию, мм 1,6
Наибольшее расстояние между столом і ползуном в его нижнем положении, мм 475
Регулювання расстояние между столом і ползуном, мм 12
Розміри стола, мм 500 х 500
Расстояние между направляющими, мм 350
Електроустаткування
Количество електродвигателей
Електродвигун головного привода, кВт 16
Електродвигун гідронасоса выталкивателя, кВт
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм 2005 х 1240 х 2800
Масса пресса, кг 8960
