МС-51 Верстат фрезерний вертикальний настільний
схеми, опис, характеристики

Відомості про виробника фрезерного верстата МС-51

Настільний фрезерний верстат МС-51 виробляв Луганський верстатобудівний завод .

Луганський верстатобудівний завод одним із перших у колишньому Радянському Союзі освоїв великосерійне виробництво фрезерних верстатів із цикловою та числовою системами програмного керування. Заводом були розроблені та запущені у виробництво особливо складні високопродуктивні верстати з автоматичною зміною інструменту та числовим програмним керуванням моделей СВМ1Ф4 та СФ68Ф3П.

На заводі освоєно випуск малогабаритних токарних МС-03 та МС-04, фрезерних МС-51, МС-54, СВФ-1 та свердлильних верстатів СВС1-010.

МС-51 Верстат фрезерний настільний. Призначення, сфера застосування

Фрезерний верстат МС-51 призначений для фрезерування різноманітних деталей із сталі, чавуну та кольорових металів торцевими, циліндричними, кінцевими, радіусними фрезами в умовах індивідуального виробництва.

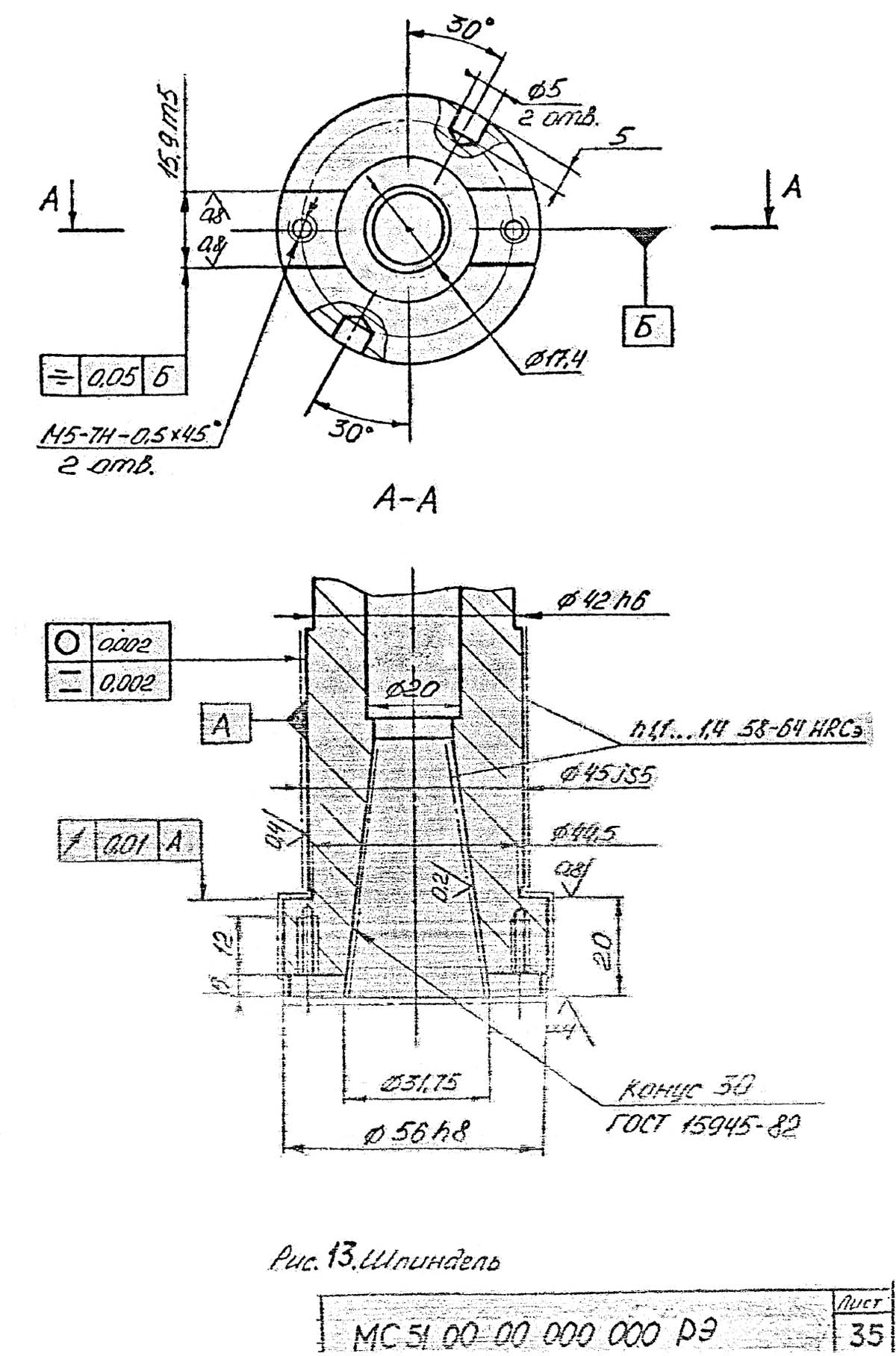

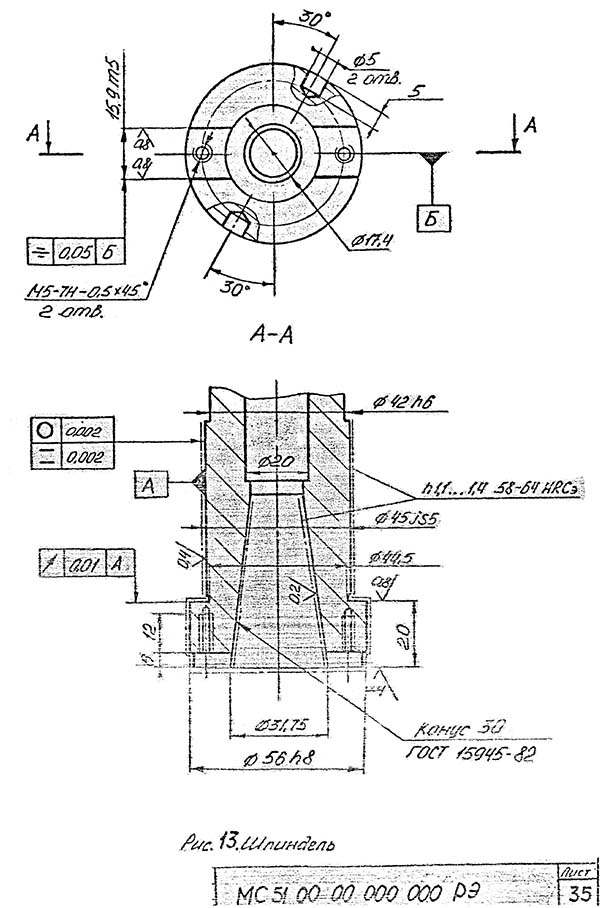

Шпиндель настільного фрезерного верстата МС-51

Шпиндель настільного фрезерного верстата МС-51

Шпиндель настільного фрезерного верстата МС-51 Дивитись у збільшеному масштабі

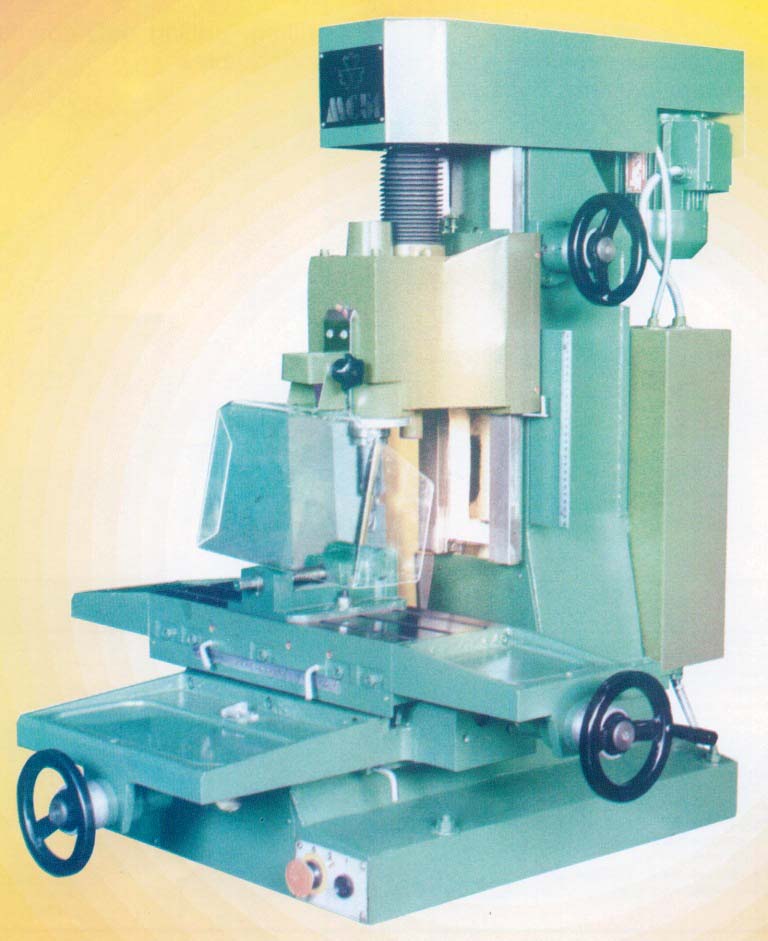

Загальний вигляд вертикального фрезерного верстата МС-51

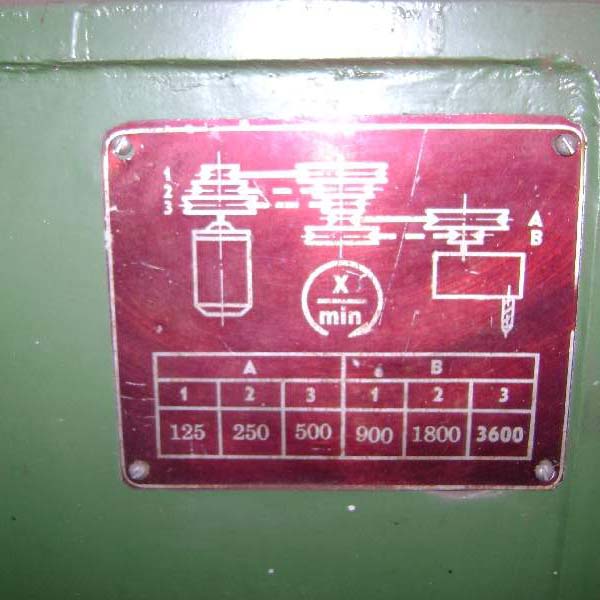

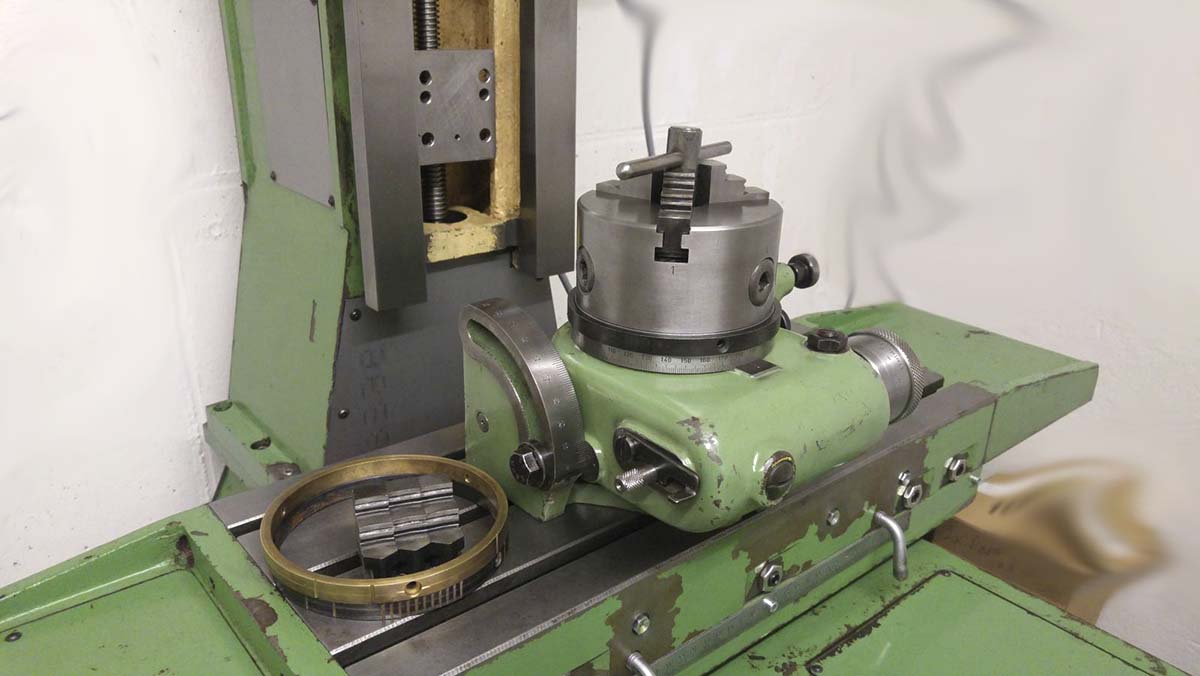

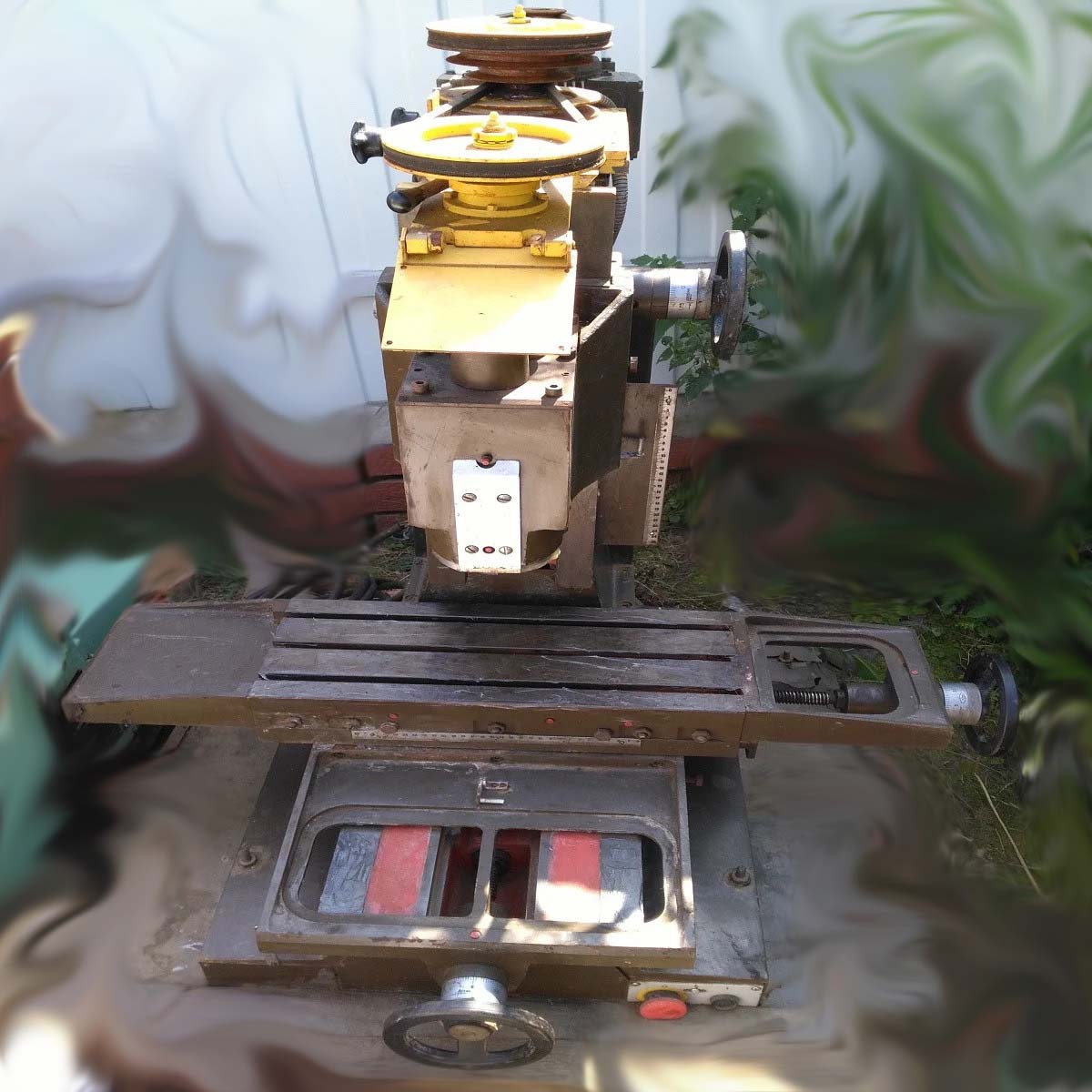

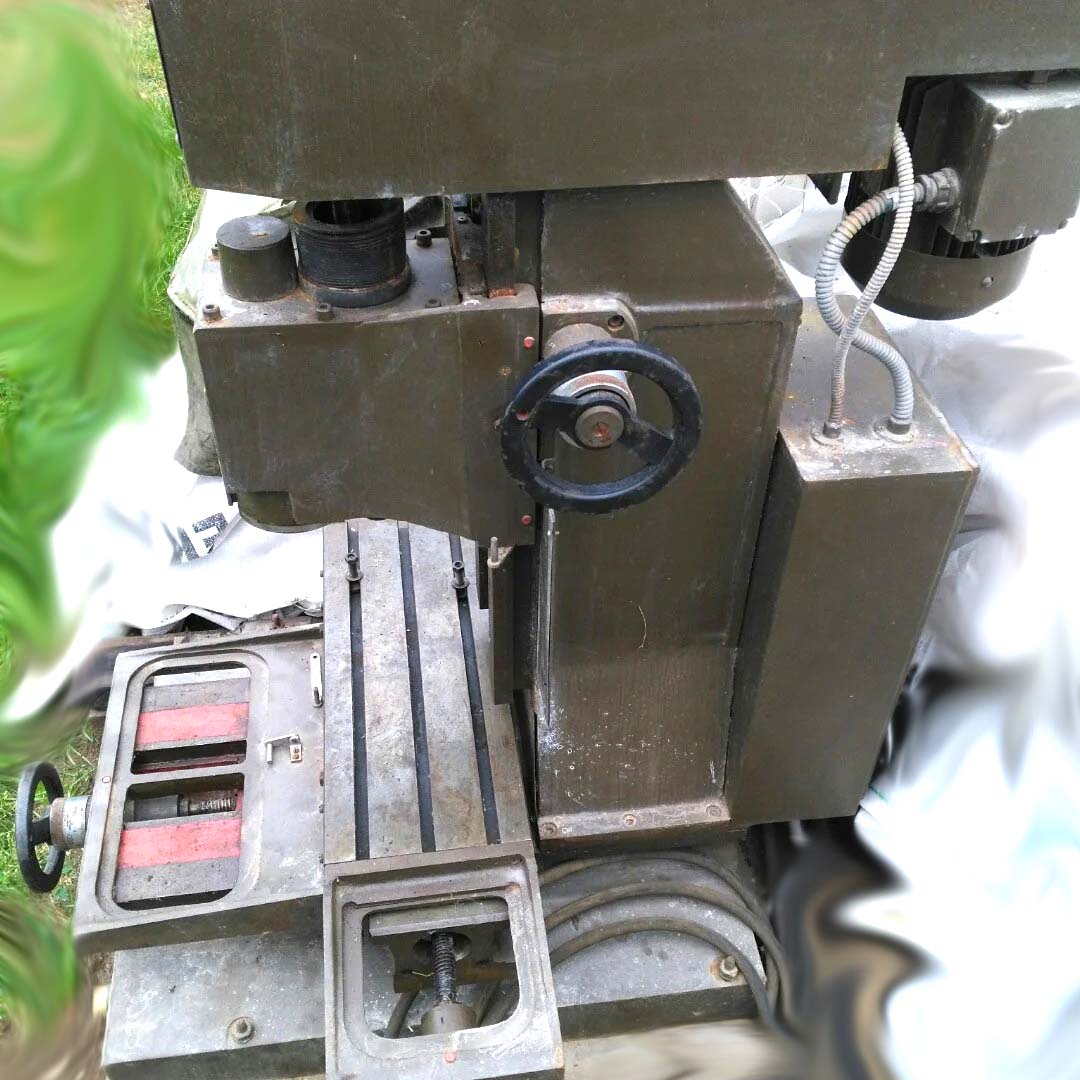

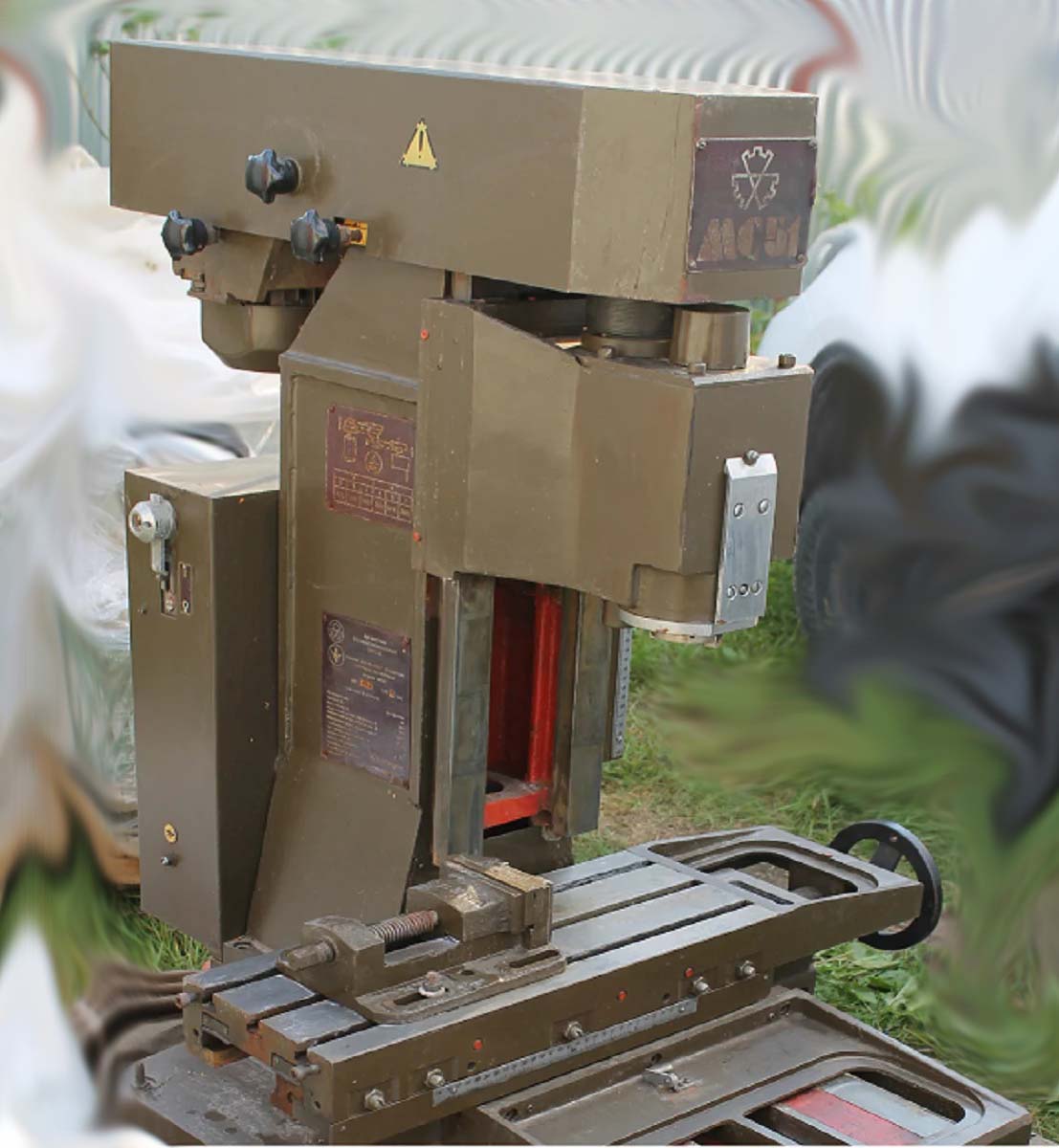

Фото настільного фрезерного верстата МС-51

Фото настільного фрезерного верстата МС-51

Фото настільного фрезерного верстата МС-51. Дивитись у збільшеному масштабі

Фото настільного фрезерного верстата МС-51

Фото настільного фрезерного верстата МС-51. Дивитись у збільшеному масштабі

Фото настільного фрезерного верстата МС-51

Фото настільного фрезерного верстата МС-51. Дивитись у збільшеному масштабі

Фото настільного фрезерного верстата МС-51

Фото настільного фрезерного верстата МС-51. Дивитись у збільшеному масштабі

Фото настільного фрезерного верстата МС-51

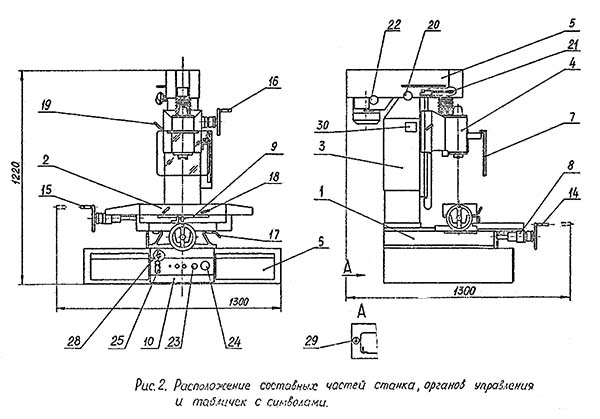

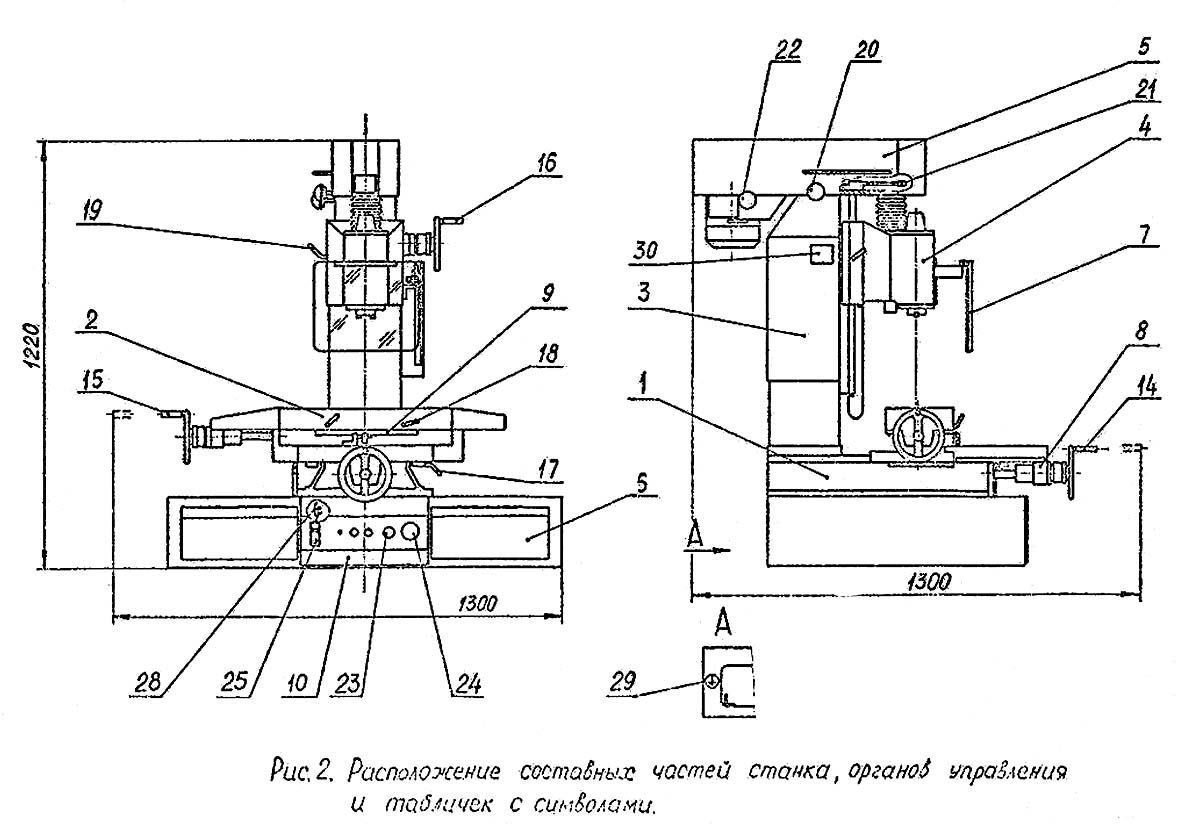

Розташування органів керування фрезерним верстатом МС-51

Розташування органів керування фрезерним верстатом МС-51

Розташування органів керування фрезерним верстатом МС-51. Дивитись у збільшеному масштабі

Перелік основних вузлів фрезерного верстата МС-51

1. МС50 01 00 001 020 - Станина
2. МС51 02 00 001 000 - Стіл-салазки
3. MS51 04 00 001 000 - Стенд
4. МС51 05 00 001 000 - Бабка шпиндельна
5. МС51 06 00 001 000 - Привід головного руху
6. МС51 07 00 001 000 - Підстава у зборі
7. МС51 08 00 001 000 - Огородження зони різання
8. MS51 09 00 001 000 - Проїзд за координатами Y
9. МС51 11 00 001 000 - Пристрої відлікові
10. МС51 12 00 001 000 - Електроустаткування

Перелік органів керування фрезерним верстатом МС-51

14. Маховик ручного поперечного переміщення салазок
15. Маховик ручного продольного переміщення стола
16. Маховик ручного вертикального переміщення шпиндельной бабки
17. Рукоятка зажиму салазок на поперечных направлящих
18. Рукоятка зажиму стола на продольных направляючих
19. Рукоятка зажиму шпиндельной бабки на вертикальних направляючих
20. Рукоятка зажиму подвижного кронштейна приводу головного руху
21. Рукоятка ексцентриковая натяжения ремня II ступени
22. Рукоятка смещения плиты подмоторной (натяжение ремня I ступени)
23. Кнопка "Пуск"
24. Кнопка "Стоп"
25. Вводной выключатель автоматический

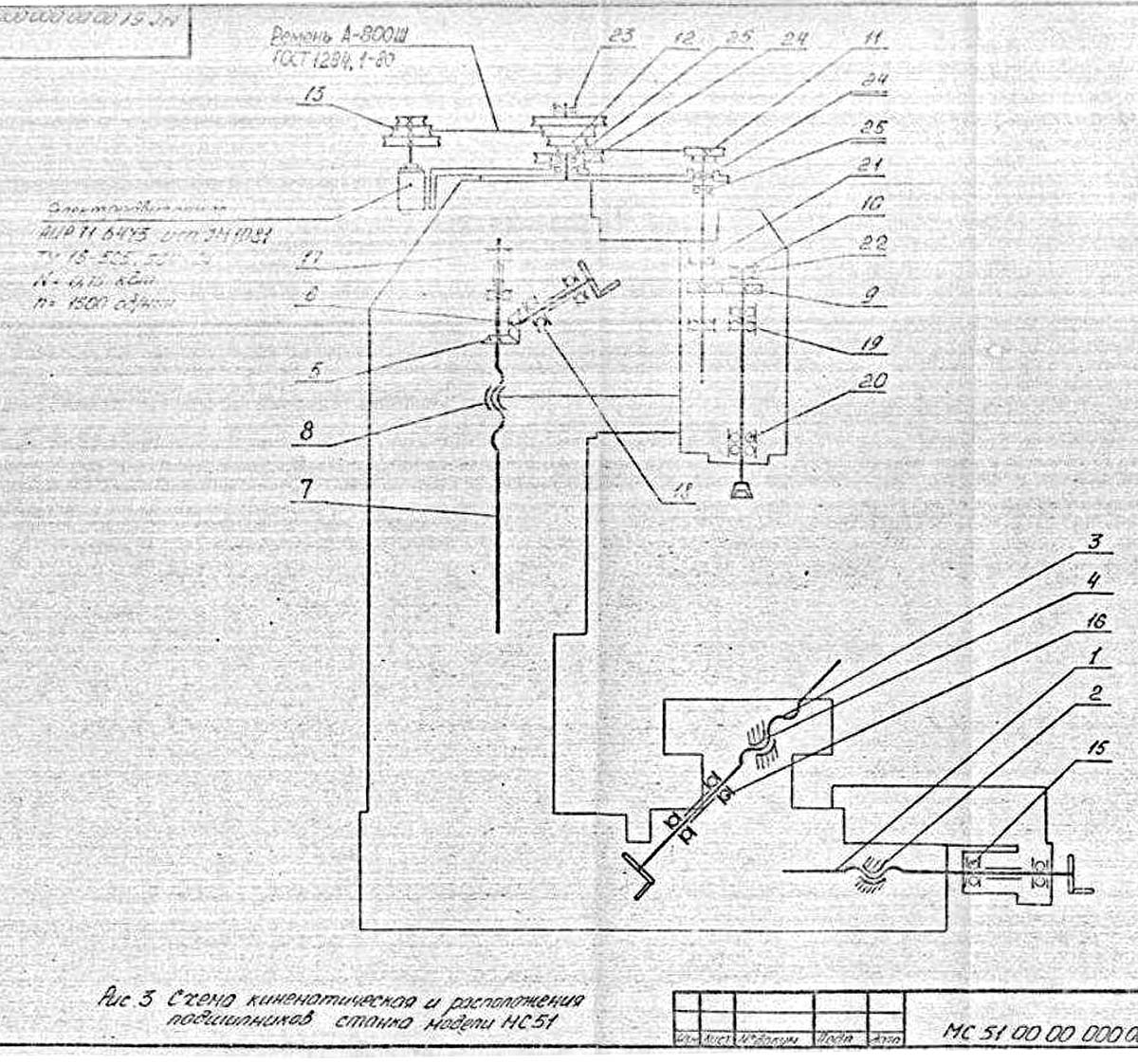

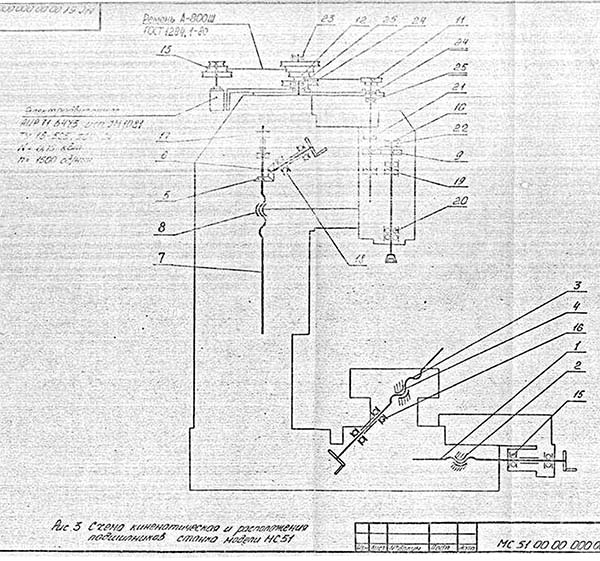

Схема кінематична фрезерного верстата МС-51

Кінематична схема фрезерного верстата МС-51

Схема кінематична фрезерного верстата МС-51. Дивитись у збільшеному масштабі

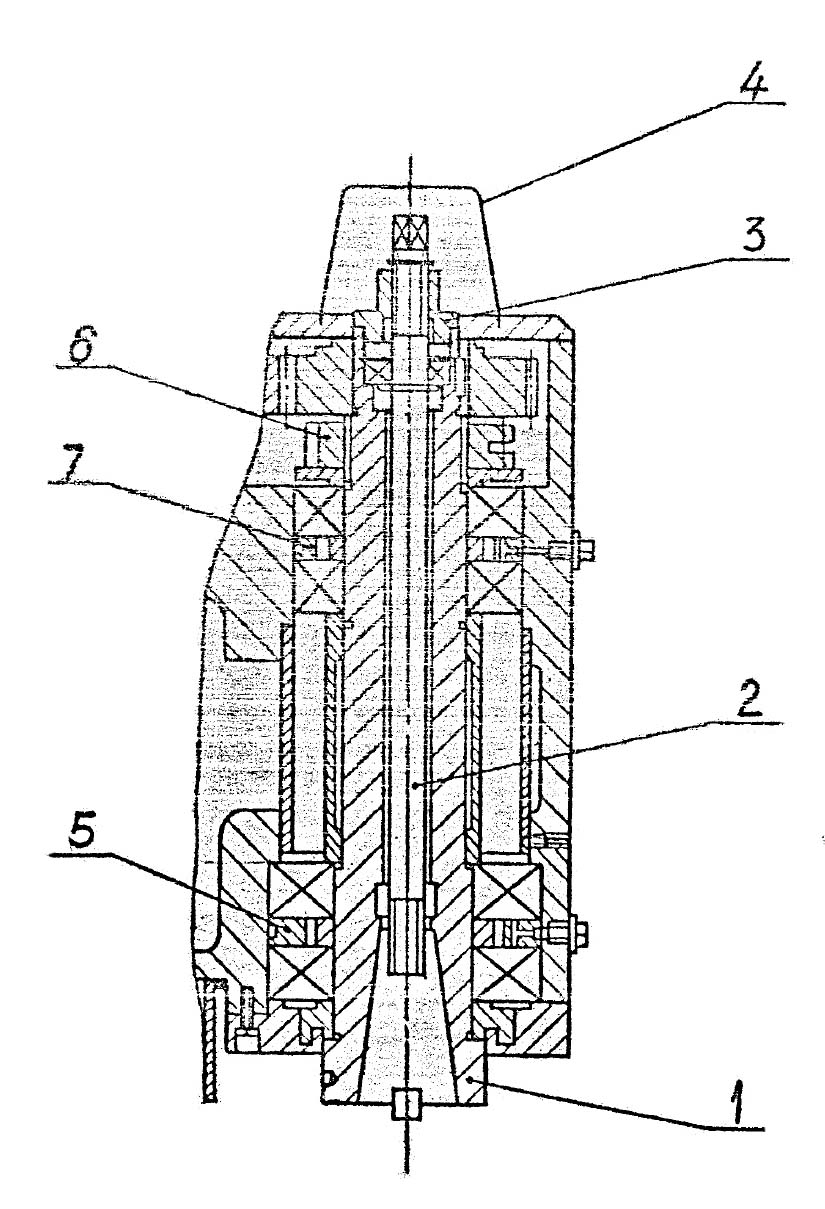

Шпиндельная головка фрезерного верстата МС-51

Шпиндельная головка фрезерного верстата МС-51

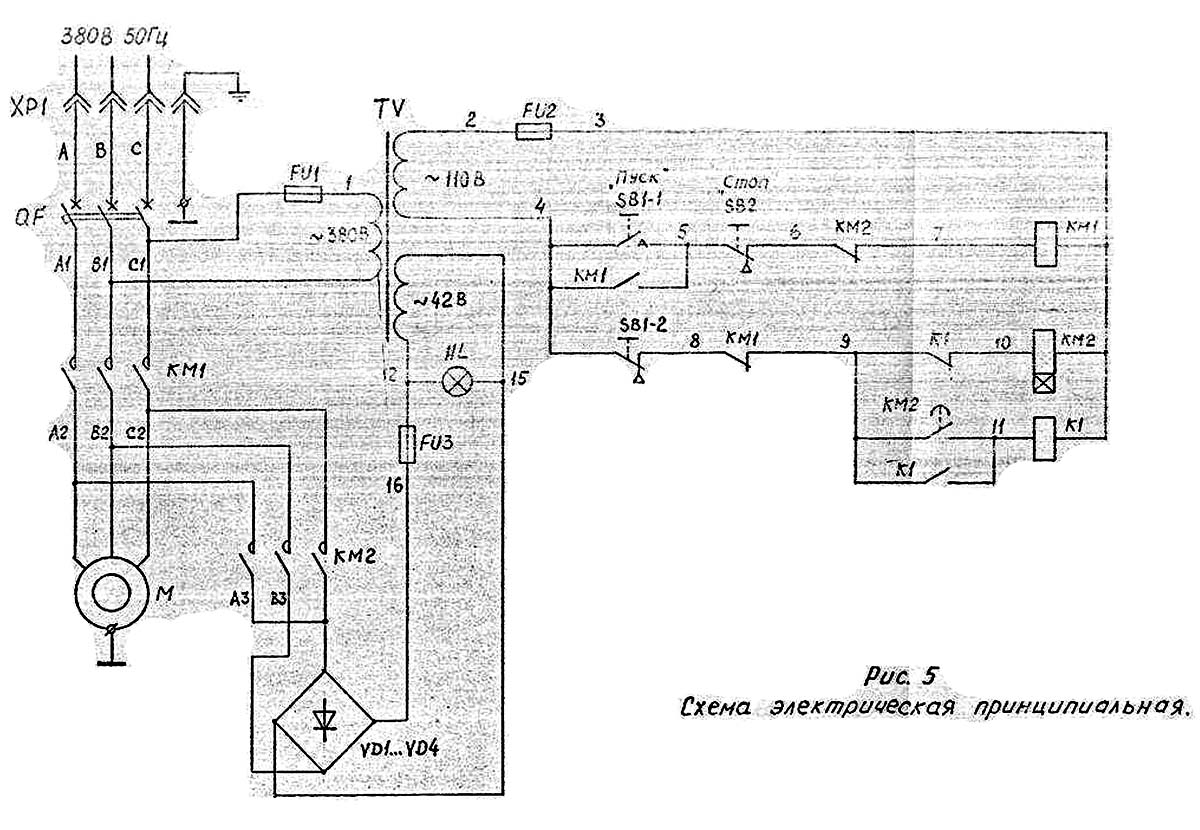

Електрична схема настільного фрезерного верстата МС-51

Електрична схема настільного фрезерного верстата МС-51

Електрична схема настільного фрезерного верстата МС-51. Дивитись у збільшеному масштабі

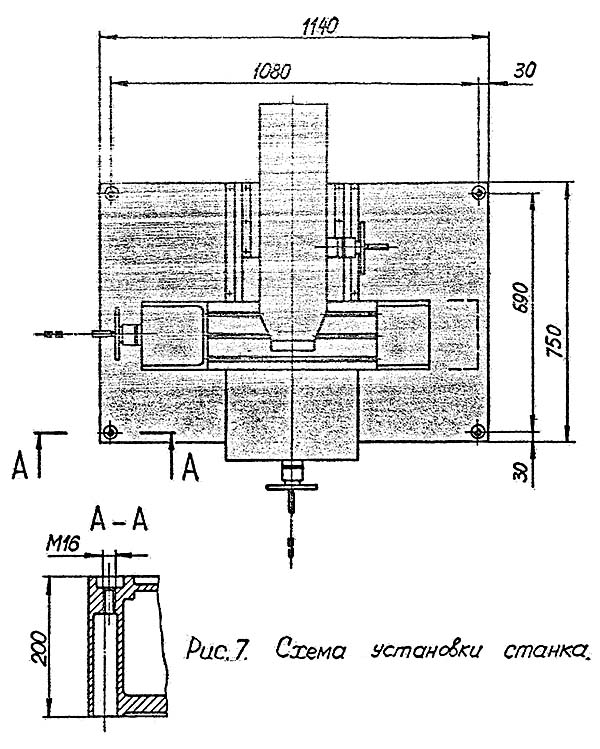

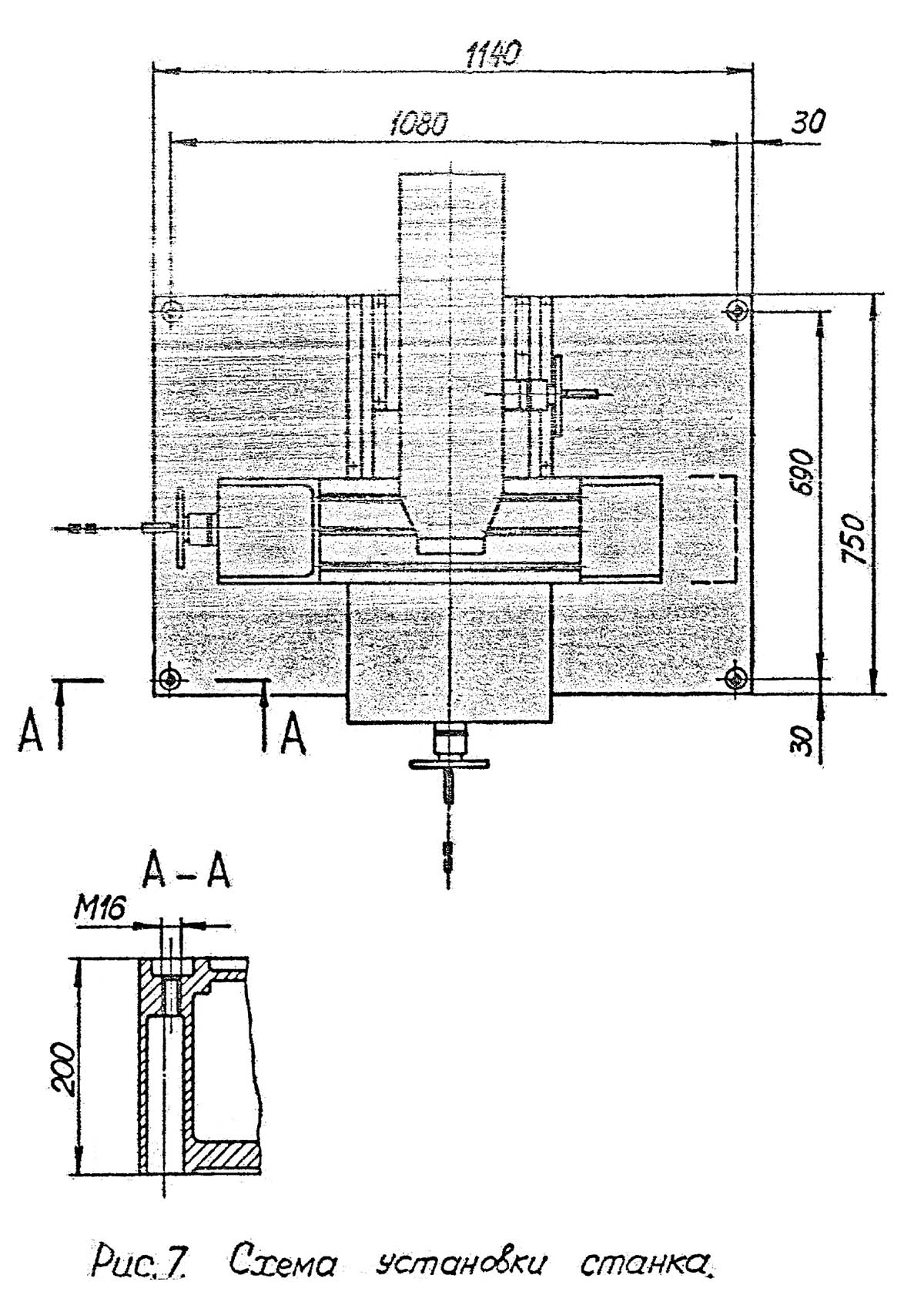

Настановне креслення настільного фрезерного верстата МС-51

Настановне креслення настільного фрезерного верстата МС-51

Настановне креслення настільного фрезерного верстата МС-51. Дивитись у збільшеному масштабі

МС-51 Верстат фрезерный вертикальний настільний. Відеоролик.

Технічні характеристики консольного фрезерного верстата МС-51

Наименование параметра	МС-51
Основні параметри верстата
Розміри поверхности стола, мм	200 х 500
Диапазон диаметров сверления, мм	1..13
Наибольший диаметр фреза з цилиндрическим хвостовиком, мм	12
Расстояние от торца шпинделя до стола, мм	315
Расстояние от оси шпинделя до вертикальних направляючих станины (вылет), мм
Рабочий стол
Наибольший продольный ход стола (X), мм	280
Наибольший поперечний ход салазок стола (Y), мм	230
Наибольший вертикальний ход шпиндельной бабки (Z), мм	250
Перемещение стола на одно деление лимба продольное (X), поперечное (Y), мм
Перемещение шпиндельной бабки на одно деление лимба вертикальное (Z), мм
Шпиндель
Частота обертання шпинделя, об/мин (число ступеней)	125..3600 (6)
Количество швидкостей шпинделя	6
Перемещение пиноли шпинделя, мм
Конус фрезерного шпинделя по ГОСТ 15945-82	30АТ5
Електроустаткування, привод
Количество електродвигателей на станке	1
Електродвигун приводу головного руху, кВт (об/мин)	1,2 (1500)
Габарит і масса верстата
Габарити верстата (длина ширина высота), мм	1350 х 1300 х 1220
Масса верстата, кг	480
