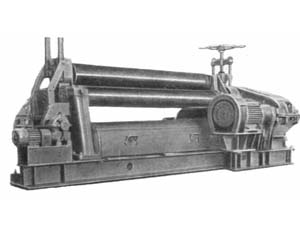

И2222 Машина листогибочная трехвалковая для гибки листового металла
Схеми, опис, характеристики

И2222 Машина листогибочная трехвалковая для гибки листового металла



Прессы механические, прессы гідравлические, верстати поперечно-строгальные

Відомості про виробника трехвалковой листогибочной машины И2222

Изготовитель трехвалковой листогибочной машины И2222 - Славгородский завод кузнечно-прессового оборудования КПО имени 8-летия Октября і Тираспольский завод литейных машин им С.М.Кирова.

В настоящее время машину И2222 производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык





Верстати, выпускаемые Славгородским заводом кузнечно-прессового оборудования КПО


Машина листогибочная трехвалковая И2222 симметричная з механическим приводом. Назначение і область применения

Ротационная трехвалковая листогибочная машина И2222 предназначена для гибки листового проката з пределом текучести бт = 250 МПа (25 кгс/мм²) в холодном состоянии в цилиндрические і конические обечайки з небольшим углом образующей конуса.

Станина листогибочной машины И2222 состоит из сварного основания і двух литых чугунных стоек. Стойки одновременно є корпусами червячных редукторов і служат для подъема і опускания нажимного валка. К основанию станины крепятся опори валков, електродвигатели привода, механізма откидывания опори.

На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление з выходной шестерней редуктора привода.

Приводные валки приводятся в рух от електродвигуна через двухступенчатый редуктор і открытую зубчатую передачу.

Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опори і для установки его в наклонное положение имеется нажимная колонка.

Привід верхнего нажимного валка — от електродвигуна. Через редуктор, открытую зубчатую передачу і трансмиссионный валик рух передається на правый і левый червячные редукторы. При помощи механізма отводки кулачков муфта може отключать левый червячный редуктор, что дает возможность изгибать конические обечайки з небольшим углом образующей конуса.

Подъем і опускание верхнего валка осуществляются переміщенням подъемных винтов з приводом от червячных редукторов.

Керування машиной И2222 — кнопкове з пульта.

Смазка — индивидуальная.

Машина изготовляется з основними параметрами по ГОСТ 10664—63.


Машины листогибочные трехвалковые. Загальні відомості

Синонимы: ротационная валковая листогибочная машина — roll sheet bending machine, roller sheet metal bending machine.

Процесс гибки деталей из листовых заготовок осуществляется на валковых машинах, в которых гибка происходит между тремя вращающимися валками, установленными в шахматном порядке. Преимущественно используются универсальные трех- і четырехвалковые листогибочные машины, но в окремих случаях находят применение і специализированные машины.

Основным назначением универсальных листогибочных машин является гибка цилиндрических і конических обечаек і секторов. Гибка выполняется в холодном і горячем состоянии, причем горячая гибка используется для формовки только толстостенных заготовок.

Минимально возможный радиус изгиба равен не менее пяти- десятикратной толщине заготовки; з увеличением ширины заготовки предельное значение радиуса изгиба увеличивается.

При небольшом объеме производства универсальные листогибочные машины применяются также і для проведения других технологических процессов, как-то гибки сортового проката і труб, гибки листовых заготовок на малый радиус, местной штамповки і правки листовых заготовок.

Основними преимуществами универсальных листогибочных машин є отсутствие необходимости в сменной технологической оснастке і большая их универсальность, благодаря чему применение етих машин економически выгодно і при индивидуальном производстве.

Формообразование изделий на валковых листогибочных машинах происходит при одновременном перемещении заготовки между деформирующими валками і при её поперечном изгибе. Валки расположены обычно горизонтально. Выпускаются трёхвалковые машины з симметричным і асимметричным расположением валков (рис., а, б) і четырёхвалковые (рис., б). На валковых листогибочных машинах изгибают заготовки толщиной от 1 до 150 мм как в холодном, так і в горячем состоянии (при толщине листов св. 50 мм); скорость гибки 3-8 м/мин.

Машины листогибочные трехвалковые

Машины листогибочные трехвалковые і четырехвалковые

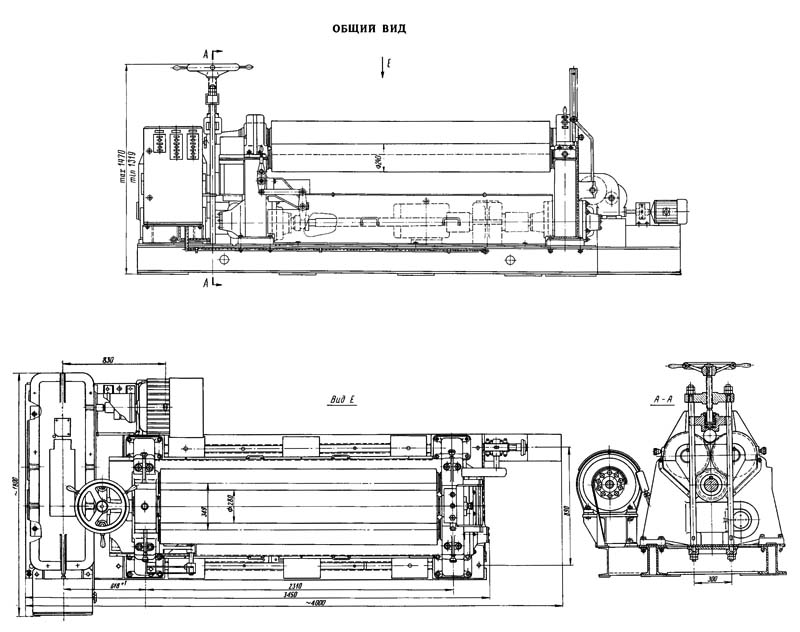

Габарити трехвалковой листогибочной машины И2222

И 2222 Габарити трехвалковой листогибочной машины

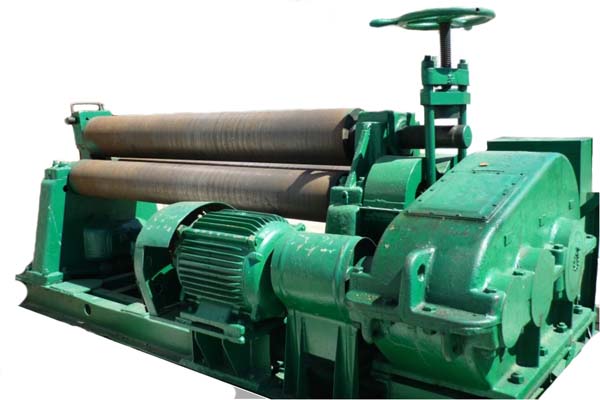

Загальний вигляд машины листогибочной трехвалковой И2222

И-2222 Загальний вигляд машины листогибочной трехвалковой




И2222 Машина листогибочная трехвалковая. Відеоролик.




Технічні характеристики трехвалковой листогибочной машины И2222

Наименование параметра И2222 ИБ2222В
Основні параметри машины
Наибольшая толщина изгибаемого листа при бт = 250 МПа (25 кгс/мм²), мм 16 16
Наибольшая ширина изгибаемого листа, мм 2000 2000
Максимальный угол при вершине конических обечаек, град 20 20
Скорость гибки, м/мин 6 8,5
Наименьший диаметр трубы, получаемой на машине, мм 440 520
Диаметр верхнего валка, мм 280 270
Диаметр боковых валков, мм 240
Електроустаткування і привід машины
Количество електродвигателей, кВт 4 4
Електродвигун (головного) приводу обертання боковых валков, кВт 17,0 12,0
Електродвигун освобождения верхнего валка, кВт 1,1 1,1
Електродвигун регулировки высоты верхнего валка, кВт 5,5 нет
Электродвигатели регулировки высоты боковых валков, кВт нет 5,5
*Електродвигун приводу механізма съема изделий (сталкивателя) (М5), кВт 1,5
*Електродвигун приводу поддерживателя обечайки (М6), кВт 0,75
Суммарная мощность електродвигателей, кВт 19,35
Габарит і масса машины
Габарит (длина х ширина х высота), мм 4000 х 1800 х 1470 4020 х 1490 х 1745
Масса, кг 7000 12145
