Верстат токарний ТПУ-125 з ЧПУ випускався підприємством Володимирський верстатобудівний завод «Техніка» (Володимирський завод прецизійного обладнання «Техніка») , заснований у 1935 році.
В даний час завод виготовляє фрезерні верстати з УЦІ та ЧПУ під найменуванням ФС-300, ФС-300-01, ФС-300-02 CNC та ФС-400.
Токарний верстат ТПУ-125 з ЧПУ почав випускатися Володимирським верстатобудівним заводом Техніка у 1987 році.
Верстат токарний патронний ТПУ-125 з числовим програмним керуванням призначений для патронної обробки за програмою високоточних деталей з різних матеріалів вагою не більше 10 кг.
На верстаті ТПУ-125 можна проводити розточування і обточування циліндричних, конічних і фасонних поверхонь, нарізання різьблення кріплення, підрізання торців, проточку канавок.
Токарний верстат ТПУ-125 може бути оснащений пневматичним роботом, призначеним для захоплення заготовки з магазину, переміщення та встановлення в токарний патрон, а після обробки захоплення обробленої деталі в патроні, переміщення та укладання її в той же магазин. У такому випадку верстат позначатматися АТПУ-125.
Висока продуктивність верстата досягається за рахунок:
Широкий діапазон регулювання частоти обертання шпинделя забезпечується за рахунок застосування як головний привід електродвигуна постійного струму з тиристорним керуванням.

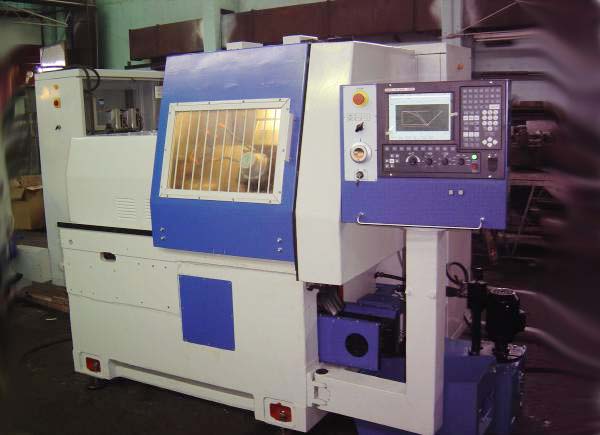

Фото токарного верстата ТПУ-125ВН2

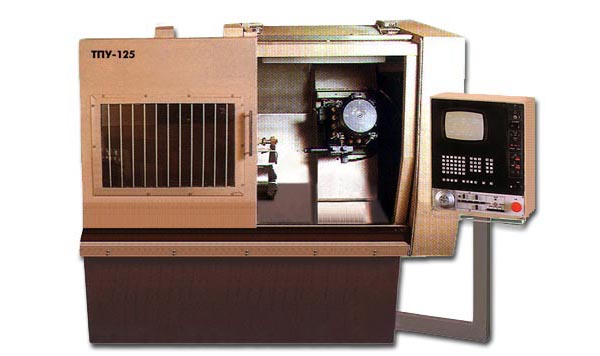

Фото токарного верстата ТПУ-125

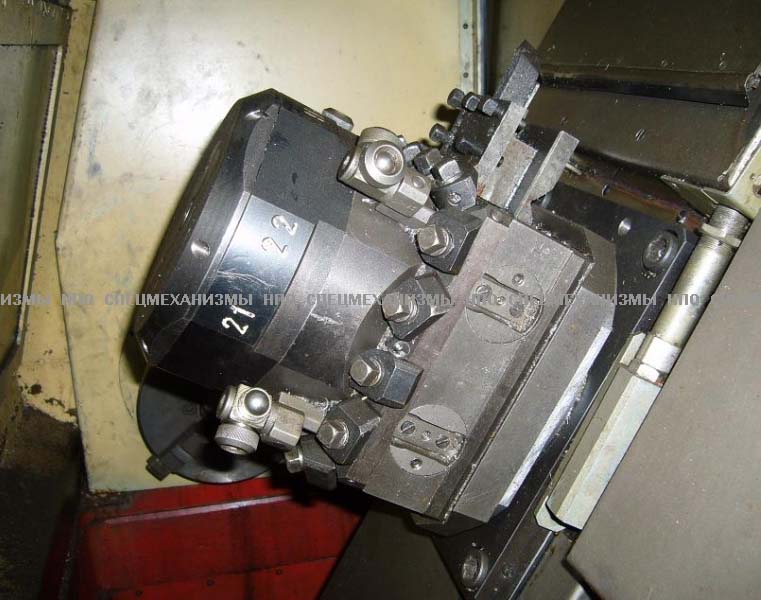

Фото токарного верстата ТПУ-125

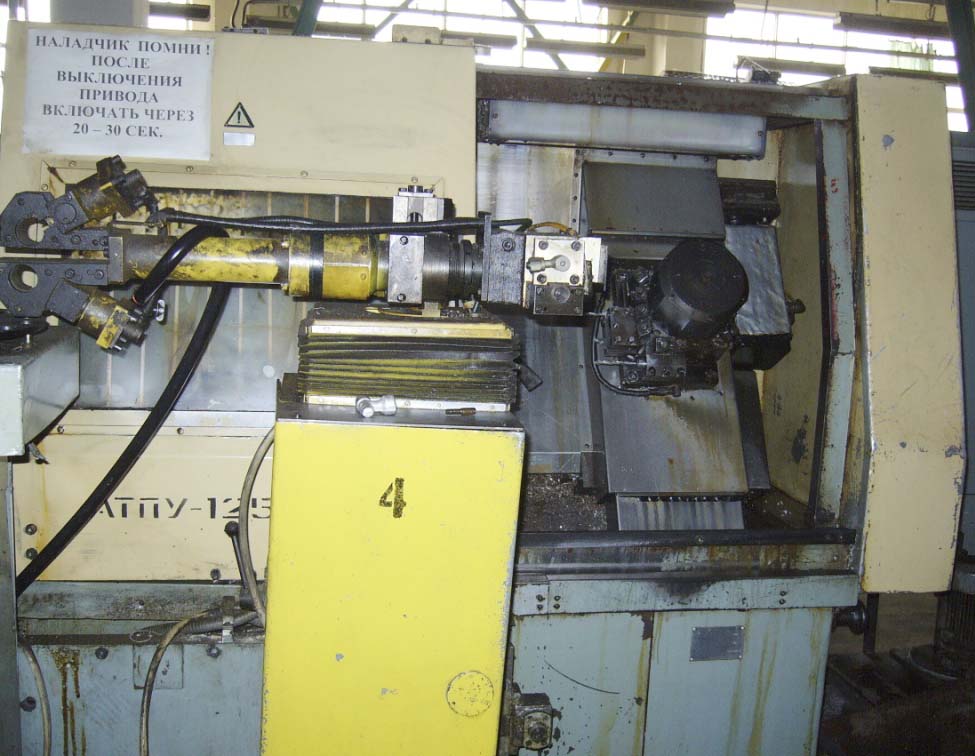

Фото токарного верстата АТПУ-125 із пристроєм завантаження-вивантаження
Фото токарного верстата ТПУ-125

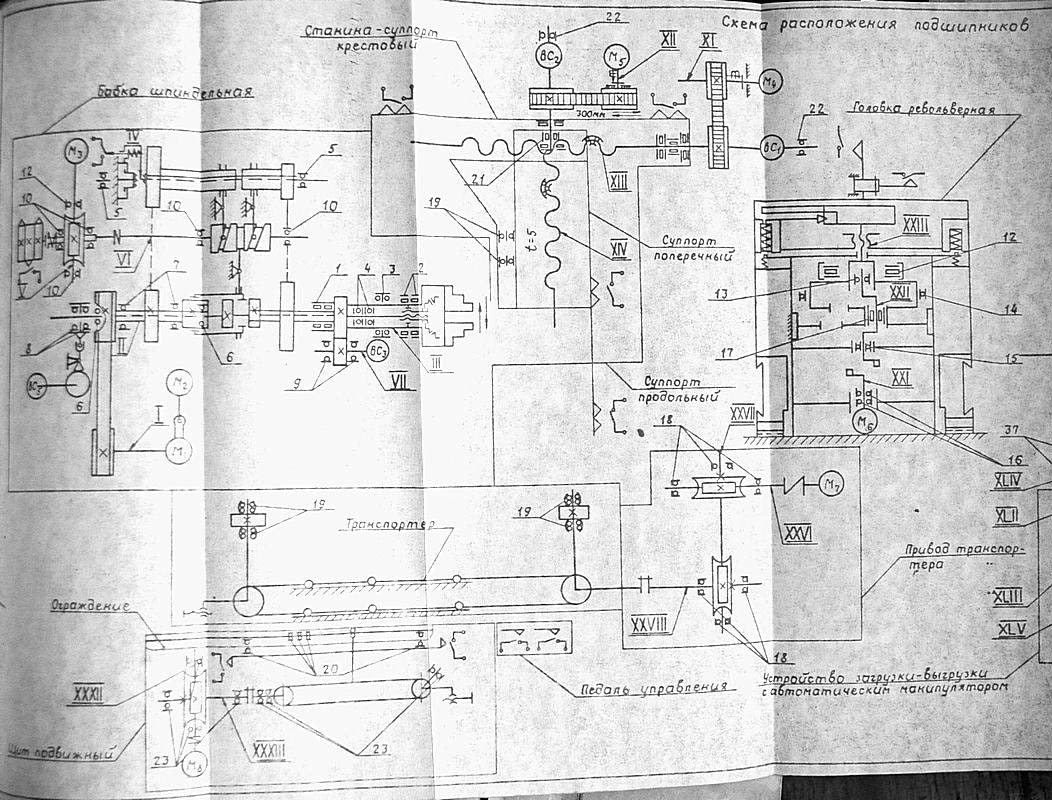

Кінематична схема токарного верстата з ЧПУ ТПУ-125
Схема кінематична токарного верстата із ЧПУ ТПУ-125. Дивитись у збільшеному масштабі

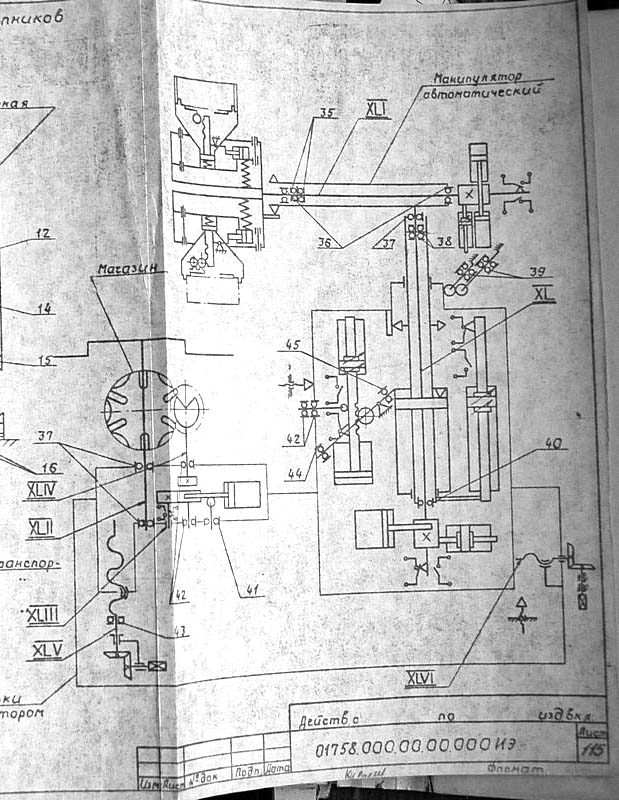

Кінематична схема пристрою завантаження-вивантаження верстата з ЧПУ АТПУ-125
| Найменування параметру | ТПУ-125 | ТПК-125ВН2 |
|---|---|---|
| Основні параметри верстата | ||
| Клас точності згідно з ГОСТ 8-82 | У | У |
| Найбільший діаметр заготовки, що встановлюється, мм | 125 | 125 |
| Рекомендований діаметр обробки, мм | 125 | |
| Найбільший діаметр обробки при автоматичному завантаженні, мм | 60 | |
| Найменший діаметр обробки при автоматичному завантаженні, мм | 5 | |
| Діаметр отвору в шпинделі, мм | ||
| Найбільша довжина виробу встановлюваного в патроні, мм | 100 | |
| Найбільша довжина виробу при автоматичному завантаженні, мм | 50 | |
| Найменша довжина виробу при автоматичному завантаженні, мм | 4 | |
| Висота різця, що встановлюється в різцетримачі, мм | 12 | |
| Кількість одночасно керованих координат | 2 | 2 |
| Допустима маса заготовки зі сталі, кг | 10 | 0,25 |
| Шпиндель | ||
| Кількість робочих швидкостей шпинделя | б/с | б/с |
| Межі чисел оборотів шпинделя, об/хв | 50..3000 | 30..2000 року |
| Центр шпинделя передньої бабки за ГОСТ 25557-82 | Морзе 3ЛТ6 | |
| Кінець шпинделя | ||
| Подання | ||
| Дискретность задания переміщення продольного (Z)/ поперечного (X), мм | 0,002 / 0,001 | |
| Нестабильность автоматичного останова продольного (Z)/ поперечного (X), мм | 0,004 / 0,003 | 0,002 / 0,001 |
| Точность позиционирования продольного (Z) і поперечного (X), мм | ±0,01 | |
| Шероховатость поверхности при обработке изделий из стали, мкм | 0,8 | 1,25 |
| Шероховатость поверхности при обработке изделий из цветных металлов, мкм | 0,4 | 0,32 |
| Наибольшее перемещение суппорта: продольное (Z)/ поперечное (X), мм | 320 / 280 | 180 / 110 |
| Диапазон швидкостей продольных подач, мм/мин (мм/об) | 5..2500 | 6..180 |
| Диапазон швидкостей поперечных подач, мм/мин (мм/об) | 5..2500 | 3..90 |
| Скорость быстрых продольных/ поперечных ходов, мм/мин | 7000 | 800 / 400 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверній головці) | 8 | 6 |
| Електроустаткування і привід верстата | ||
| Питающая сеть верстата | ~380В 50Гц | ~380В 50Гц |
| Напряжение ланцюги керування, В | =24, ~110 | |
| Напряжение ланцюги освещения, В | ~24 | |
| Количество електродвигателей на станке | 4 | |
| Електродвигун головного привода, кВт | 6,5 | 2 |
| Електродвигун подач - шаговый | ШД-5Д1МУ3 | |
| Електродвигун насоса охлаждения, кВт | ||
| Електродвигун инструментальной головки, кВт | 0,009 | |
| Суммарная мощность електродвигателей, кВт | 2,8 | |
| Суммарная мощность верстата, кВт | 4,5 | |
| Габарити і масса верстата | ||
| Габаритные розміри верстата з ЧПУ (длина, ширина, высота), мм | 2860 х 2040 х 1840 | 1680 х 920 х 1520 |
| Масса верстата з ЧПУ, кг | 3385 | 2100 |
