Виробник токарного верстата годинника моделі С-28 - Пензенський годинниковий завод "Зоря" .
Токарний настільний верстат С-28 є успішною копією швейцарського токарного верстата Schaublin-65 і випускається серійно з 1954 року.
Верстат С-28 є настільним прецизійним токарним верстатом і призначається для всіляких дрібних чистових токарних робіт у приладобудуванні, при виробництві інструменту для годинникової індустрії. Верстат забезпечений пристроєм фрезерування та шліфування.
Верстат дозволяє проводити такі види токарних робіт:
Верстат має висоту центрів 65 мм, а відстань між ними – 280 мм. Він рухається через контрпривід від трансмісії або від електродвигуна потужністю 0,27 кВт, що робить 1400 об/хв. Верстат має передню бабку з триступеневим шківом, що рухається круглим ременем Ø 6 і Ø 8 мм. Число оборотів шпинделя передньої бабки - 2160, 1400 і 816 за хвилину. Шпиндель порожнистий і має отвір діаметром 10 мм. Супорт можна переміщати від руки вздовж станини та зміцнювати у потрібному положенні гайкою, встановленою під супортом. У різцевій частинині супорта зроблено два поздовжні Т-подібні пази, в яких за допомогою «солдатика» можна зміцнювати різець. У поздовжньому і поперечному напрямках різець може подаватися ходовими ггвинтами, крок яких дорівнює 1 мм, а величина переміщення різця регулюється лімбом з точністю до 0,02 мм. Для обточування деталі на конус різцева головка має градусні поділки і може бути повернена на кут максимум 60 °.
Влаштування задньої бабки звичайне. Її можна переміщати у поздовжньому напрямку. Піноль бабки отримує поздовжнє переміщення від руки за допомогою маховичка. Закріплення задньої бабки на станині, а також закріплення пінолі роблять спеціальними рукоятками.
Вибір люфта переднього підшипника проводиться приймальним шківом. Шків стопориться на шпинделі гайкою за допомогою 4-х гвинтів.
Вибір люфту заднього підшипника робиться гайкою на задньому кінці підшипника.
Якщо задній підшипник спрацювався і не піддається регулюванню гайкою, слід підігнати прокладку, що є в ньому.
Регулювання люфта в супортах проводиться за допомогою клинів.

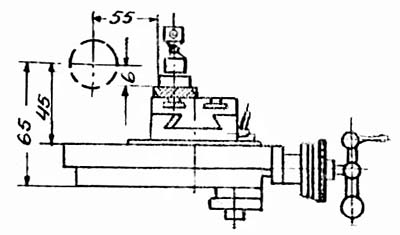

Габаритні розміри робочого простору верстата С-28

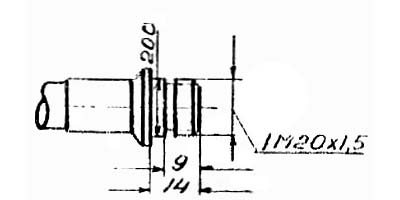

Шпиндель токарного верстата С-28

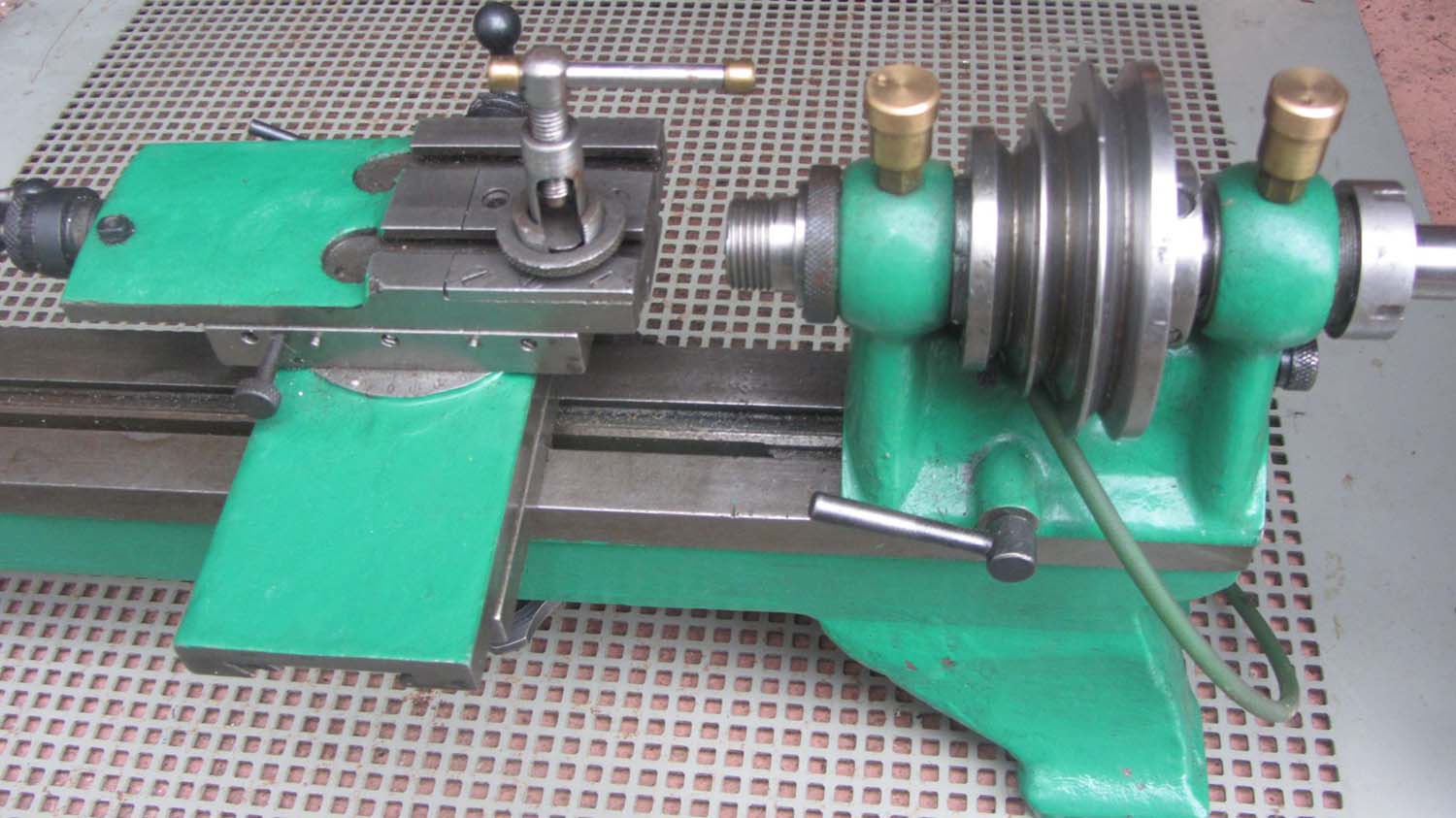

Фото токарного верстата С-28

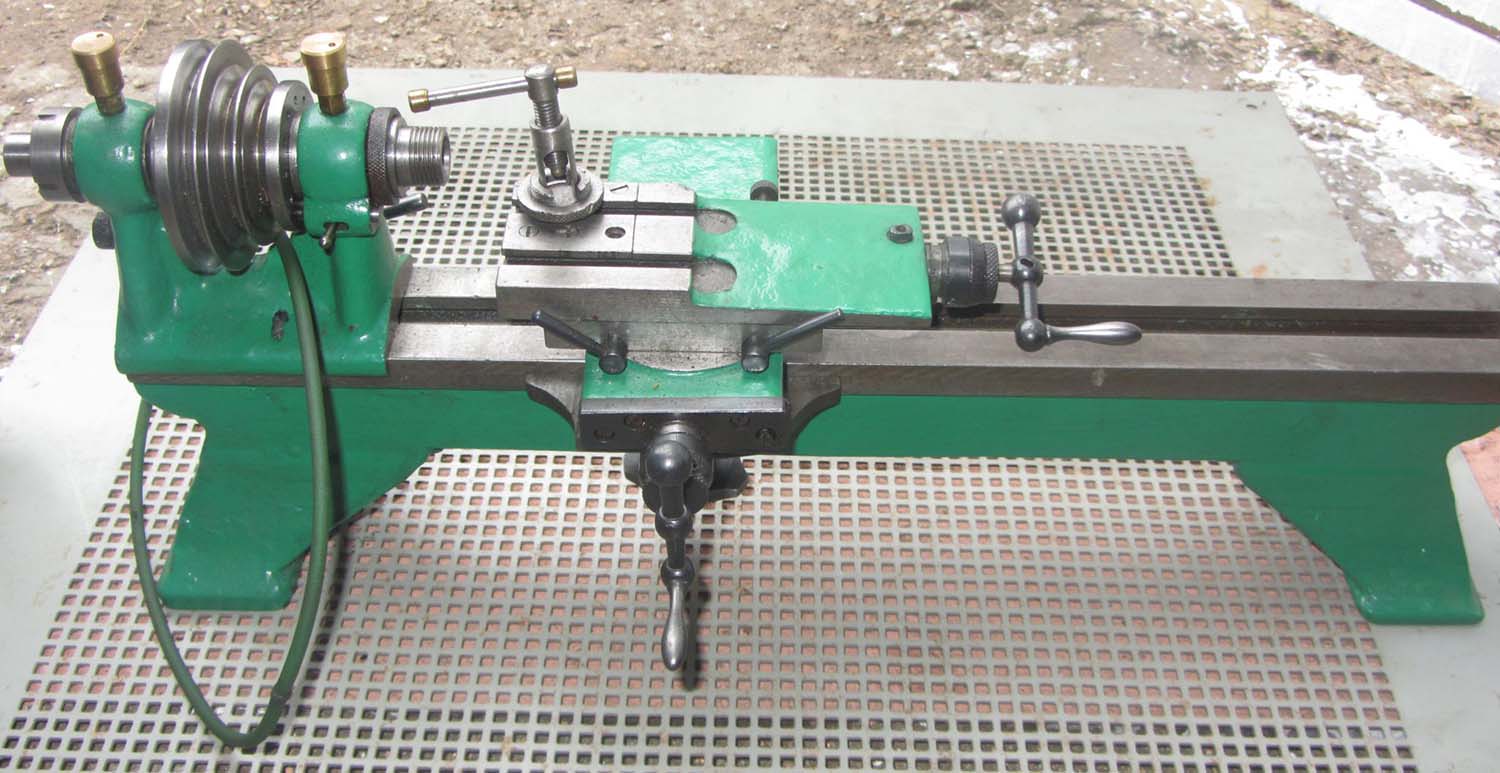

Фото токарного верстата С-28. Дивитись у збільшеному масштабі

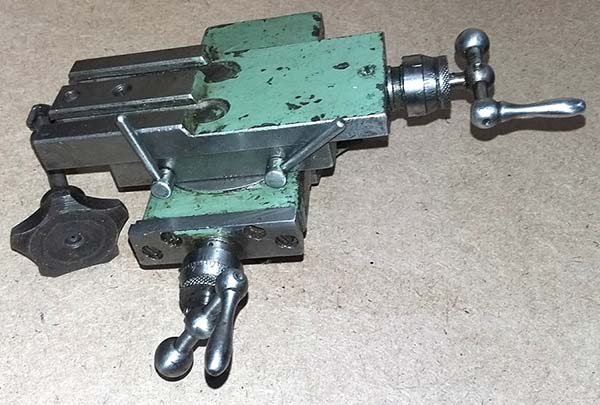

Фото токарного верстата С-28
Фото токарного верстата С-28. Дивитись у збільшеному масштабі
Фото токарного верстата С-28

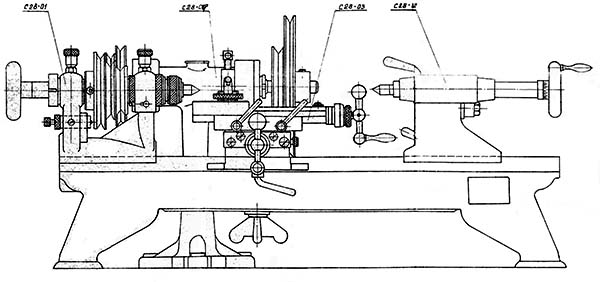

Загальний вигляд токарного верстата С-28

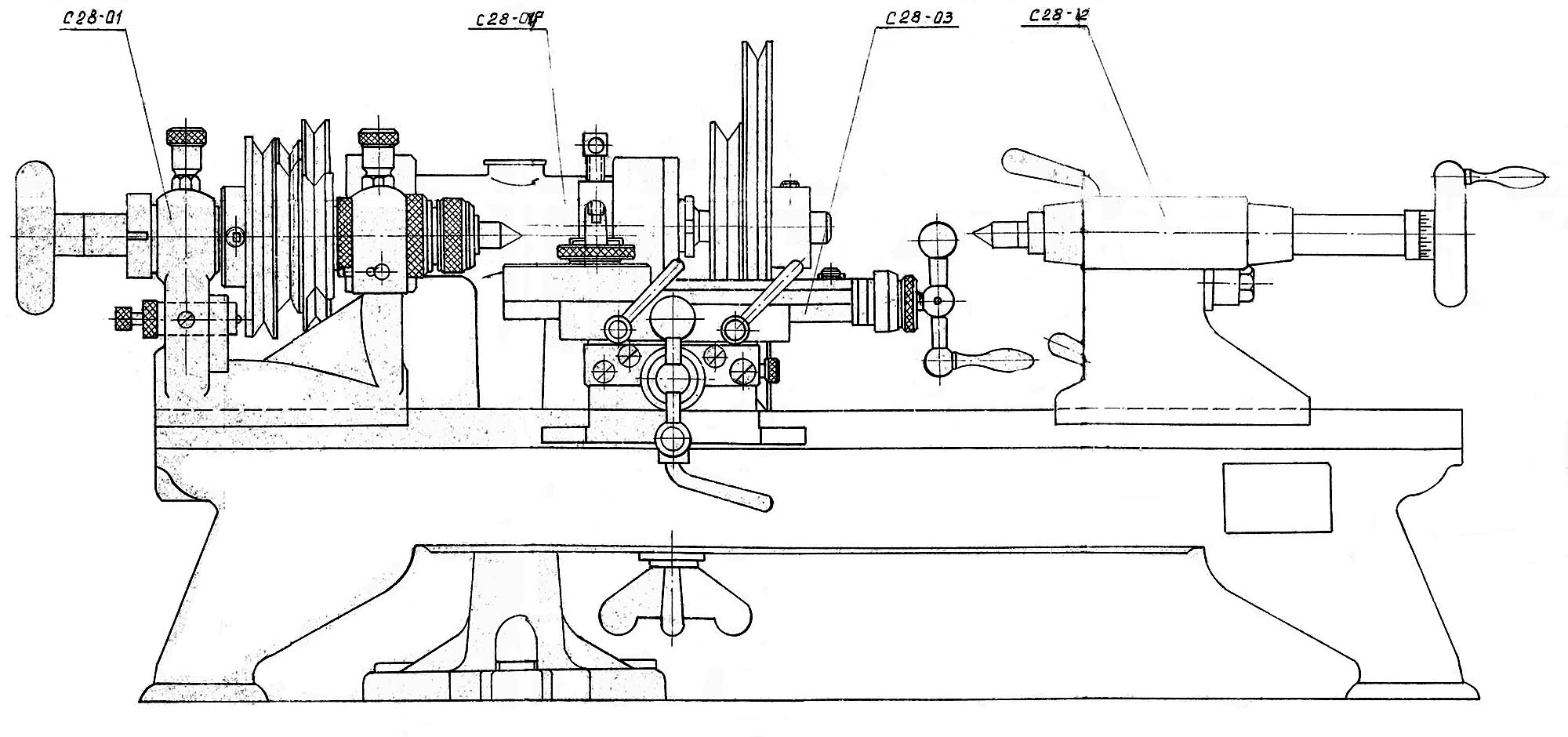

Загальний вигляд токарного верстата С-28. Дивитись у збільшеному масштабі

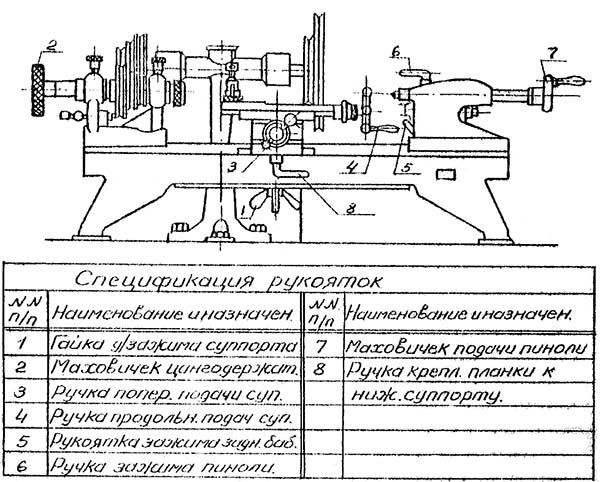

Розташування органів керування токарним верстатом С-28

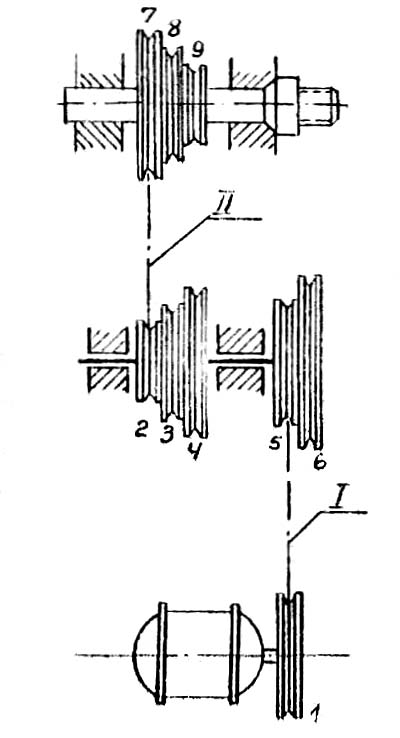

Кінематична схема токарного верстата С-28
| Найменування параметру | C-1 | С-28 | Т-28 |
|---|---|---|---|
| Основні параметри верстата | |||
| Найбільший діаметр заготовки над станиною, мм | 170 | 130 | 130 |
| Найбільший діаметр заготовки над супортом, мм | 29 | 30 | 28 |
| Висота центрів над плоскими напрямними станини, мм | 50 | 65 | 65 |
| Найбільша довжина заготовки у центрах (РМЦ), мм | 350 | 280 | 220 |
| Найбільша довжина обточування без перестановки супорта (подовжня/поперечна), мм | 95 / 95 | 60/60 | 55 / 55 |
| Максимальна висота державки різця (висота х ширина), мм | 15 х 10 | 12 х 8 | 8 х 8 |
| Висота від опорної поверхні різця до лінії центрів, мм | 13,5 | 6 | 6 |
| Найбільша відстань від осі центрів до кромки різцетримача, мм | 30 | 55 | |
| Шпиндель | |||
| Діаметр наскрізного отвору в шпинделі, мм | 20 | 10 | 10 |
| Конус шпинделя | немає | немає | 30° |
| Число ступенів частот обертання шпинделя | 11 | 3 | 3 |
| Частота обертання шпинделя, об/хв | 3100..1500 | 816; 1400; 2160 | 1440; 2500; 4300 |
| Підшипники | Ковзання | Ковзання | Ковзання |
| Супорт. Подання | |||
| Найбільше поперечне переміщення супорта, мм | 98 | 60 | 55 |
| Переміщення супорта поперечне на один поділ лімба, мм | 0,01 | 0,02 | 0,01 |
| Переміщення супорта поперечне на один оберт лімба, мм | 1 | 1 | |
| Найбільше переміщення різцевих санчат, мм | 95 | 60 | 55 |
| Переміщення різцевих санок на один поділ лімба, мм | 0,01 | 0,01 | 0,01 |
| Кут повороту різцевих санчат, град | ±90° | ±60° | ±60° |
| Задня бабка | |||
| Конус задньої бабки | Морзе №1 | Морзе №0 | Морзе №0 |
| Найбільше переміщення пінолі, мм | 80 | 40 | 45 |
| Електроустаткування | |||
| Електродвигун головного приводу, кВт (об/хв) | 0,52 (2700) | 0,27 (1400) | 0,27 (2800) |
| Габарити та маса верстата | |||
| Габарити верстата (довжина ширина висота), мм | 1000 х 660 х 1000 | 600 х 250 х 220 | 650 х 255 х 222 |
| Маса верстата, кг | 70 | 13,5 | 25 |
