Відомості про виробника пресса гідравлічного насадочного П6736

Производителем пресса П6736 был Одесское производственное объединение Прессмаш им. 60-летия Октября, основанное в 1952 году.

В настоящее время однокривошипный пресс П6736 производит ПАО «Кувандыкский завод кузнечно-прессового оборудования «Долина» г. Кувандык

В настоящее время пресс П6736 производит, также, ООО СО "Прессмаш", г. Москва

Верстати, выпускаемые Одесским производственным объединением Прессмаш

П6736 пресс гідравлический насадочный (монтажно-колесный). Назначение, область применения

Гідравлический насадочный пресс П6736 предназначены для запрессовки і распрессовки рельсовых колесных пар железнодорожного транспорта, метро, трамваев, горнорудного і металлургического транспорта; для запрессовки валов в роторы електромашин, запрессовки втулок, підшибників, шестерен і других работ.

Пресс П6736 применяется, в основном, в вагоноколесных мастерских, вагоноремонтных депо, на електровозостроительных заводах і производствах.

Опис конструкції пресса П6736

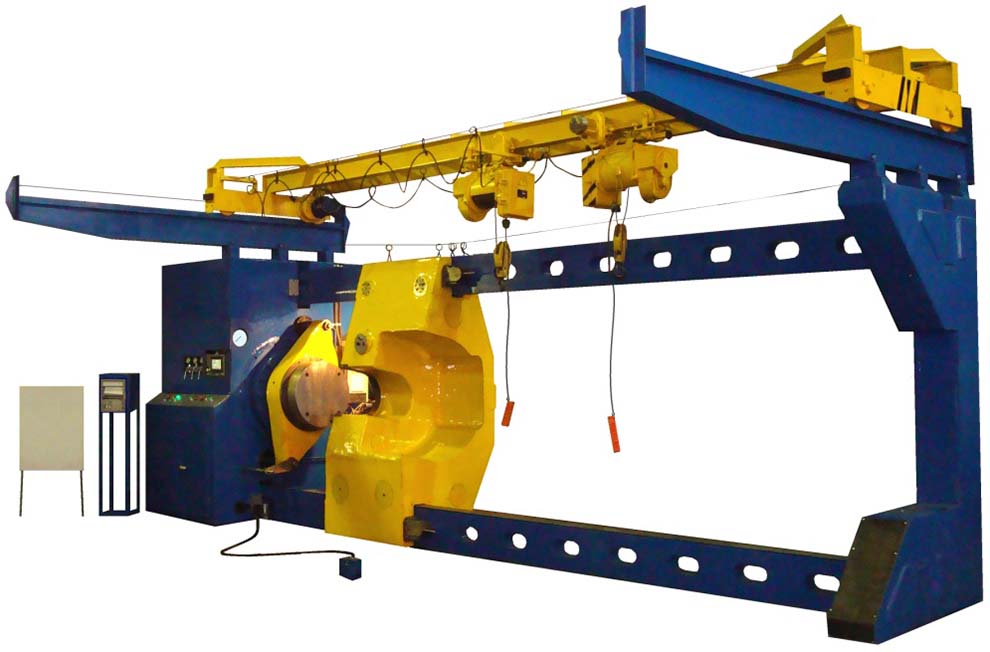

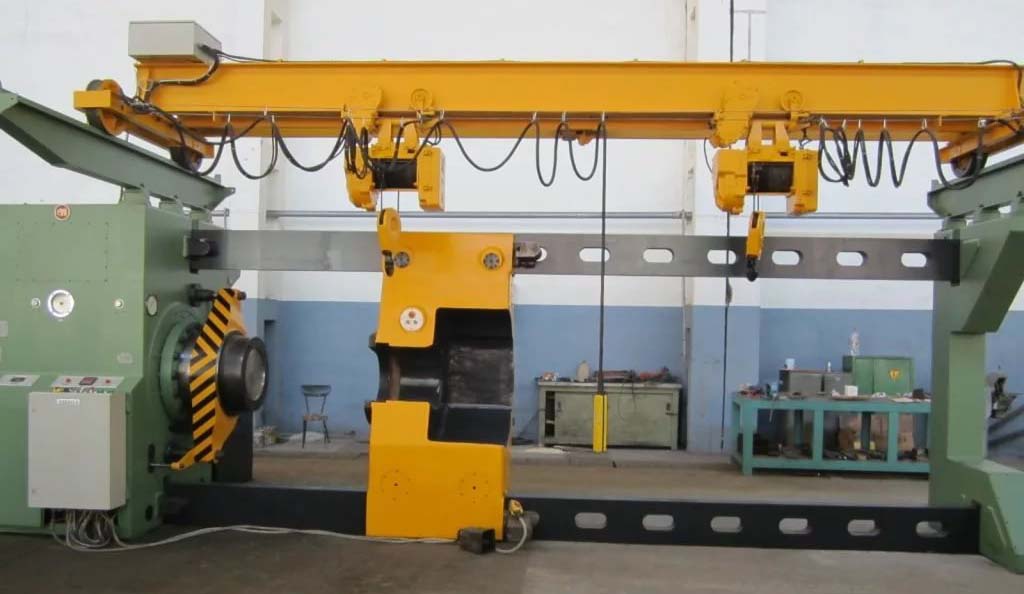

Прессы представляют собой горизонтальную машину, состоящую из нерухомою левой і подвижной правой стоек, соединенных между собой двумя тягами. Между стойками по тягам перемещается подвижная (упорная) траверса з автономным електрическим приводом.

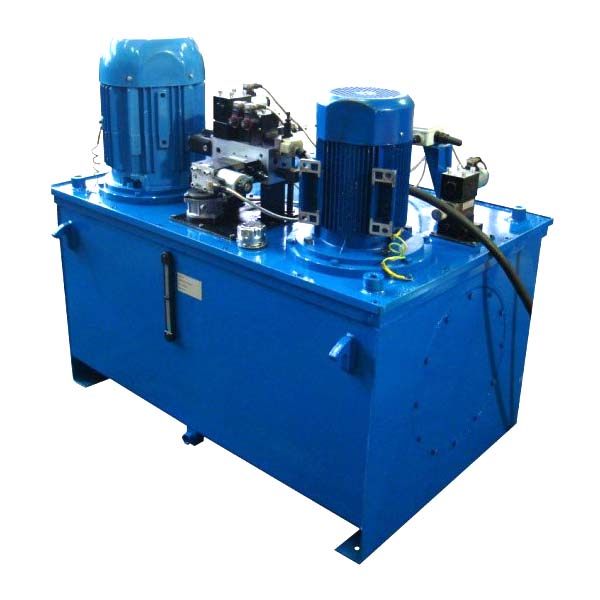

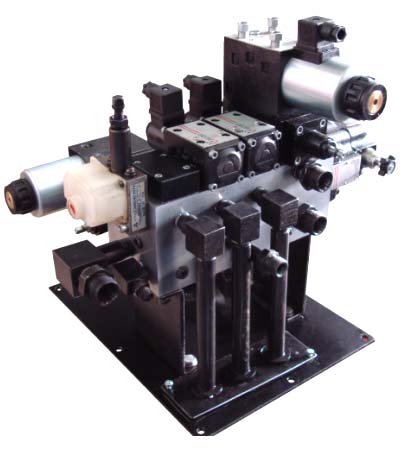

Гідроагрегат пресса, в который входят бак, крышка бака і гідропанель, установлен за передньої стойкой пресса і соединяется з рабочими цилиндрами при помощи рукавов высокого давления (трубопроводов).

В передньої стойке пресса П6736 вмонтированы главный і возвратный циліндри, клапан наполнения і механізм конечных выключателей з корректором.

По верхней тяге перемещаются две подвески для установки обрабатываемых вироби.

Оснащается подкрановыми путями з двумя електротельферами.

Электрошкаф размещается в удобном для заказчика месте, но на расстоянии не более 10 метров от пресса.

Рядом з передньої стойкой на кронштейне устанавливается прибор «Давление-путь» (дополнительная комплектация).

Режими роботи пресса насадочного П6736

Конструкція пресса передбачає работу пресса в режимах:

Наладка
Работа пооперационная
Работа напівавтоматическая

Выбор необходимого режима насадочного пресса П6736 производится переключением режимов роботи на сенсорной панелі керування в соответствующее положение.

В режиме «Наладка» настраивается контрольно-регулирующая і предохранительная гідро- і електроаппаратура, а также производится выверка і наладка остальных вузлів пресса.

Порядок дії при етом следующий:

Включаем вводной рубильник електрошафи, після чего загорается сигнальная лампочка пульта керування;
Переключатель режимов роботи переводится в положение «наладка»;
Включаем кнопку увімкнення насоса.

При включении кнопок (иконок) ходу вперёд или обратного ходу плунжер пресса перемещается пока нажата соответствующая кнопка.

В режиме «Работа пооперационная» производится всевозможные запрессовочные і распрессовочные роботи в пределах характеристики пресса.

Порядок дії:

Включаем волной рубильник електрошафи, після чего загорается сигнальная лампочка пульта керування;
Переключатель режимов роботи переводится в положение «Работа пооперационная»;
Включаем кнопку увімкнення насоса.

Включаем кнопку ходу вперёд – начинается ускоренный ход плунжера, длина которого от исходного положения не должна превышать 500 мм.

При включении путевого переключателя плунжер переходит з ускоренного ходу на замедленный холостой ход. В кінці операции замедленного ходу при включении путевого переключателя производится операция прессования. Ограничение робочого ходу (прессования) осуществляется нажатием кнопки окончания операции – насосы переключаются на слив і плунжер перестаёт двигаться.

Данное состояние называется операцией задержки і длится 250-300 миллисекунд. По истечении етого неперепрограммируемого часу производится разгрузка плунжера от высокого давления – декомпрессия. Длительность операции задаётся оператором от 6 до 20 секунд. Базовая налаштування по умолчанию – 6 сек.

По истечении етого часу, при условии замыкания електро-контактным маноментром стрелки минимального давления, начинается операция возвратного ходу. Величина налаштування минимального давления определяется необходимостью полной розвантаження головного гідроцилиндра от избыточного давления. Недостаточная разгрузка от давления способна вызвать жёсткое открытие клапана наполнения вплоть до гідроударов. При правильной налаштуванні КН открывается без противодавления, і ползун начинает мягкое рух назад в исходное положение (за исходное положение принято такое положение, при котором плунжер головного цилиндра находится в крайнем левом положении і конечный выключатель активирован).

Для удобства обслуживания і в случае необходимости остановки плунжера при прессовании в режиме «Работа пооперационная», пресс снабжен переносной електрической педалью.

В режиме «Работа напівавтоматическая» производится:

запрессовка колесных пор з применением корректора или же другие запрессовочные роботи з работой по давлению.

Порядок дії:

После увімкнення вводного рубильника електрошафи установки переключателя режимов роботи в положение «Работа напівавтоматическая»
Включаем кнопку увімкнення насоса.

Включаем кнопку ходу вперёд. Начинается ускоренный ход плунжера, длина которого от исходного положения не должна превышать 500 мм., что соответствует шагу между окнами в тягах пресса. При включении путевого переключателя плунжер переходит з ускоренного ходу на замедленный і далее при включении путевого переключателя переходит на рабочий.

Ограничение ходу (прессования) осуществляется при запрессовке колесных пар – при помощи корректора з путевым переключателам; при других запрессованных работах з работой по давлению – при помощи електроконтактного манометра ЭКМ1, після чего начинаются операции задержки, декомпрессии і возвратного ходу до прихода плунжера назад в исходное положение.

Запрессовываемые или распрессовываемые вироби устанавливаются на подвески или же поддерживаются при помощи других цеховых грузоподъемных средств.

При необходимости записи диаграммы «Давление – путь» применяется установка прибора «Давление – путь» (дополнительная комплектация).
