КВ2132 Пресс однокривошипный простого дії открытый
схеми, опис, характеристики

Відомості про виробника однокривошипного пресса КВ2132

Производитель однокривошипного пресса КВ2132 - Ивано-Франковский завод механических прессов Прессмаш, ИФЗМП" г. Ивано-Франковск.

Завод механических прессов создан в 1974 году, Первый пресс был изготовлен в 1978 году з 1979 по 1990 год предприятие входило в состав ПО "Карпатпрессмаш" в качестве головного производственного подразделения, з 1991 по 1998 год было арендным, з 1998 года – открытое акционерное общество.

В настоящее время пресс КВ2132 производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

КВ2132 Пресс однокривошипный простого дії двостоєчний открытый. Назначение, область применения

Однокривошипный пресс КВ2132 открытый ненаклоняемый простого дії номинальным усилием 1600 кН (160 тс), предназначен для вырубки, обрезки, гибки, неглубокой вытяжки, пробивки і других штамповочных операций. Може встраиваться в автоматические линии, комплексы, оборудования, предназначенные для механизации і автоматизации производственных процессов. Применяется в заготовительных цехах предприятий автомобильной, тракторной, приборостроительной, радиоелектронной і других отраслей з крупносерийным і массовым характером производства.

Принцип роботи і особливості конструкції пресса КВ2132

Пресс універсальний КВ2132 з цельносварной станиной из листового проката, підвищеної жесткости, что позволяет получать детали повышенного качества. Внутренние напряжения в сварных швах стабилизированы термической обработкой. Стол станины имеет увеличенные розміри окна для проваливания изготовленных деталей.

Привід пресса КВ2132 двухступенчатый (клиноременная і зубчатая передачи) з расположением валов перпендикулярно фронту пресса. Зубчасті колеса помещены в специальном отсеке станины. Привід представляет собой совокупность передач (клиноременной і зубчатой), при помощи которых крутящий момент от електродвигуна через приемный вал передається на главный вал і далее преобразуется в возвратно-поступательное рух ползуна. Рабочие вузли машины приводятся в действие от електродвигуна через клиноременную передачу.

Муфта пневматическая фрикционная многодискова, жестко сблокированная з тормозом. Большой диаметр регулировки ходу ползуна і межштампового расстояния обеспечивает широкую универсальность пресса. Муфта і тормоз з фрикционными дисками з металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду. Керування муфтой і тормозом кривошипных прессов КД2132 (160 тонн) - електропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульті, а также от педали. Ползун имеет восемь удлиненных направляючих поверхностей і увеличенные в плане розміри, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом.

Режими роботи однокривошипного открытого пресса КВ2132:

• одиночный ход - кнопкове двуручное керування применяется при штамповке из штучных заготовок з загрузкой і выгрузкой вручную. Возможность керування от педали применяется при штамповке из листа, полосы или крупногабаритных заготовок, когда в процессе штамповки руки штамповщика держат заготовку;
• непрерывные ходы - передбачає только кнопкове керування і применяется при внедрении пресса в автоматическую линию штамповки;
• толчковый ход - применяется наладчиком при установці штампа;
• ручной проворот - применяется при наладке пресса, передбачає перемещение ползуна вращением приводу вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Керування прессом КВ2132 кнопкове і педальное.

• кнопкове
• педальное

Смазка пресса КВ2132 жидкая циркуляционная комбинированная

Пресс оснащен следующим обладнанням:

• подвижное защитное ограждение рабочей зоны, сблокированное з рабочим ходом
• гідравлический предохранитель от перегрузок, предотвращающий поломку пресса при превышении номинального зусилля со световой сигнализацией на пульті керування вмонтирован в ползун
• пневматический уравновешиватель, предотвращающий самопроизвольное опускание ползуна
• електроблокировки, отключающие главный привід при падении давления воздуха ниже 0,4 МПа і давления в системе змазки меньше 0,25 МПа
• пневматическая подушка
• механізм регулировки величины ходу ползуна з пристрійм цифровой индикации

Пресс КВ2132 соответствует условиям безопасности роботи обслуживающего персонала, имеет соответствующие блокировки, удобен в експлуатации.

Разработчик — Производственное объединение «Карпатпрессмаш», г. Ивано-Франковск.

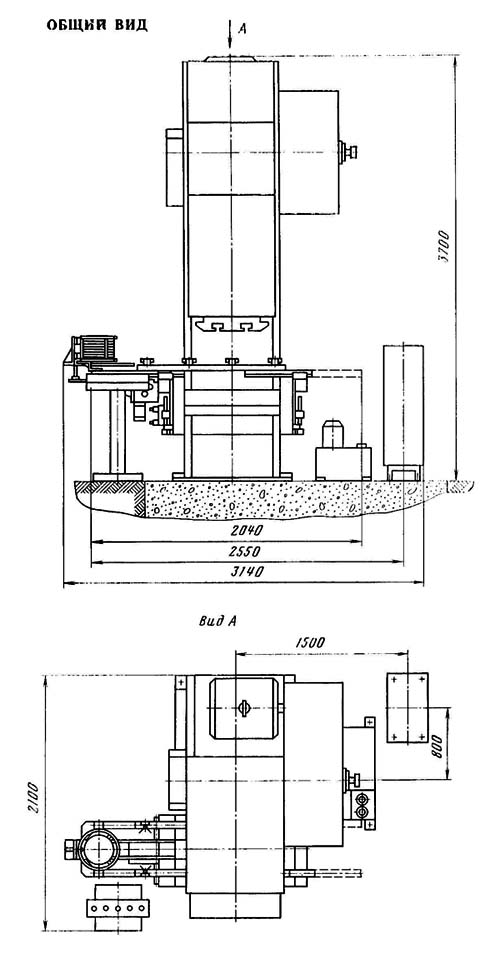

КВ2132 общий вигляд однокривошипного пресса з грейферной подачей штучных заготовок ПГ-9

Загальний вигляд однокривошипного пресса кв2132

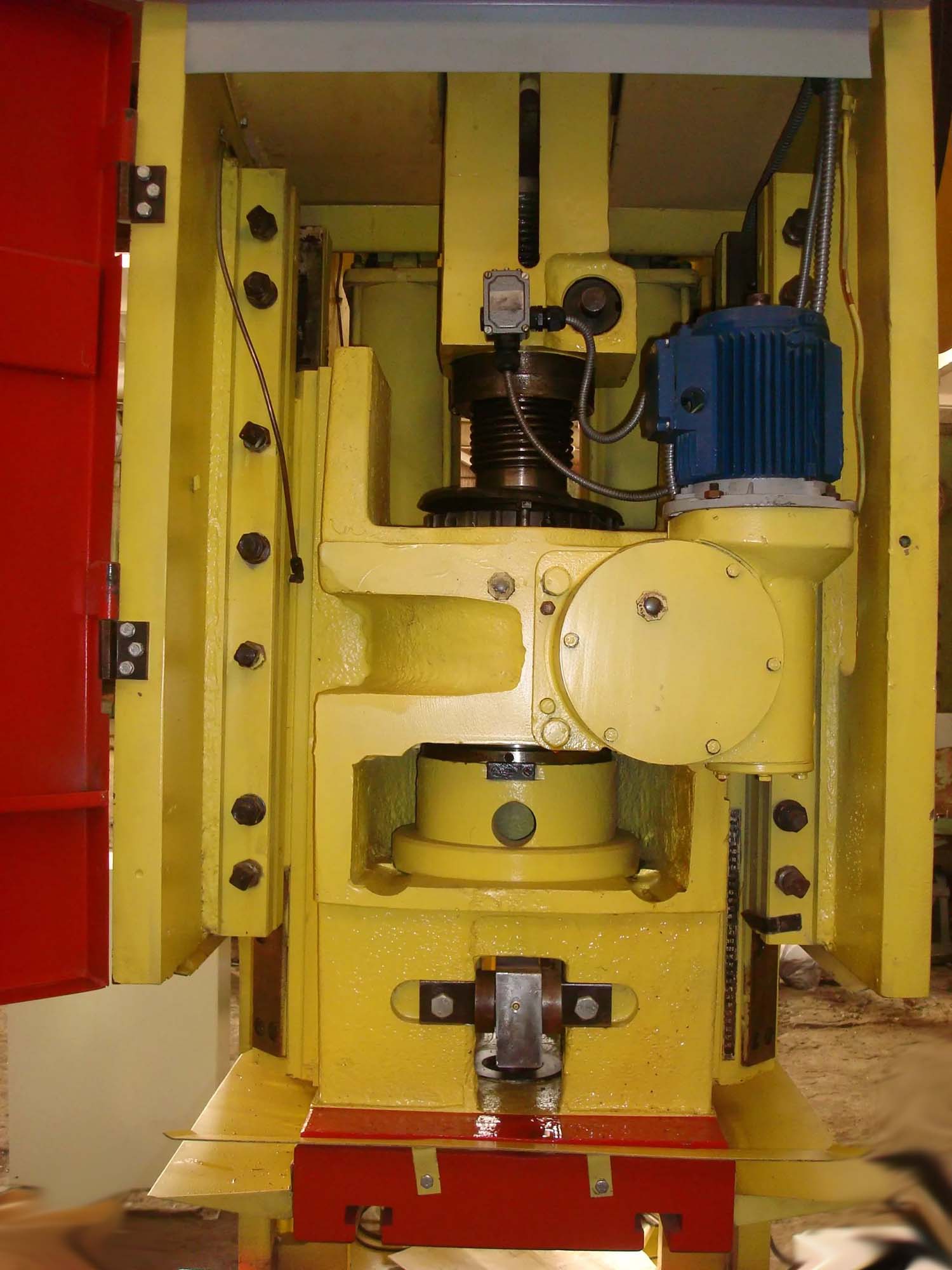

КВ2132 изображение однокривошипного пресса

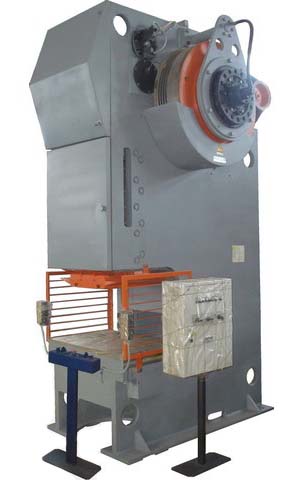

Фото однокривошипного пресса кв2132

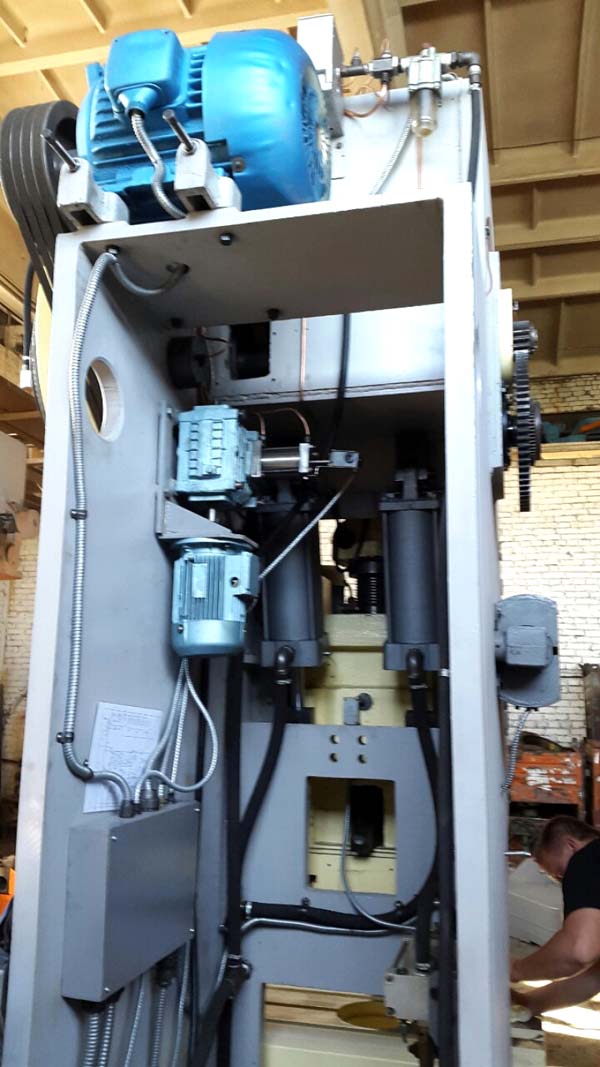

Фото однокривошипного пресса кв2132

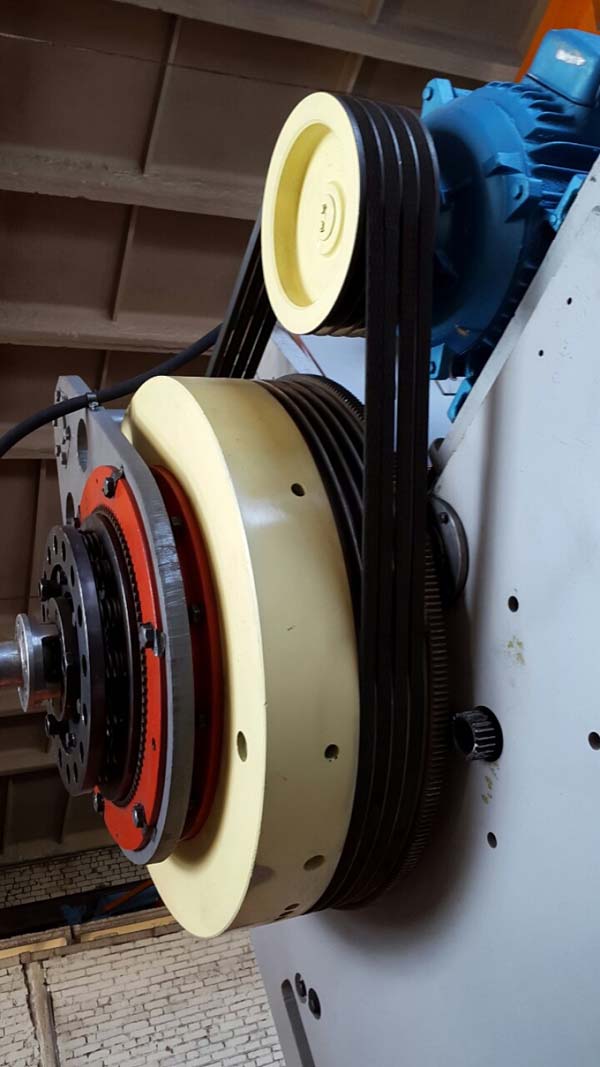

Фото однокривошипного пресса кв2132

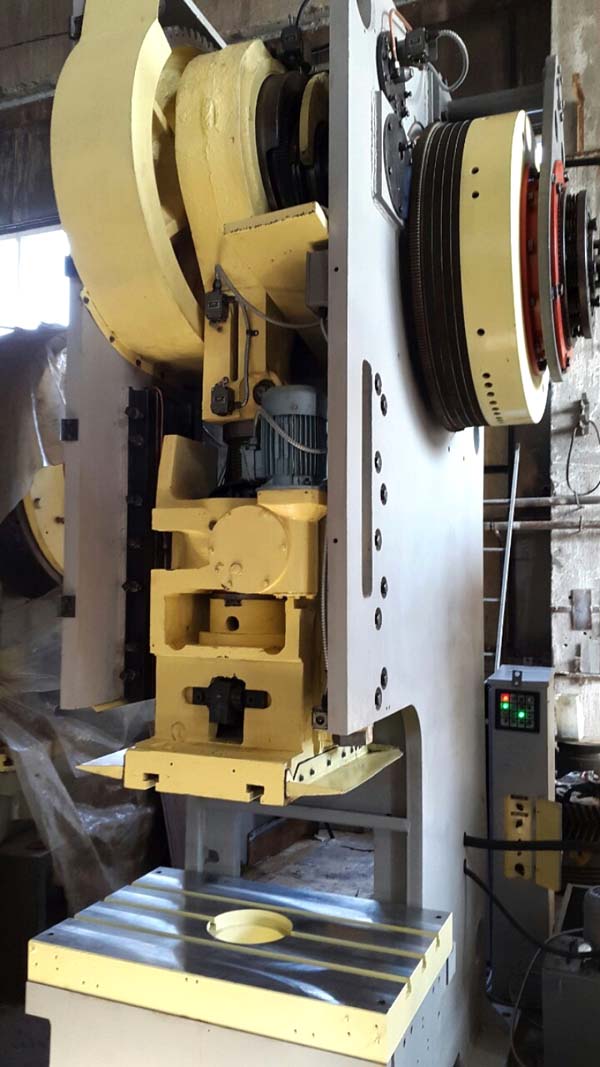

Фото однокривошипного пресса кв2132

Фото однокривошипного пресса КВ2132. Дивитись у збільшеному масштабі

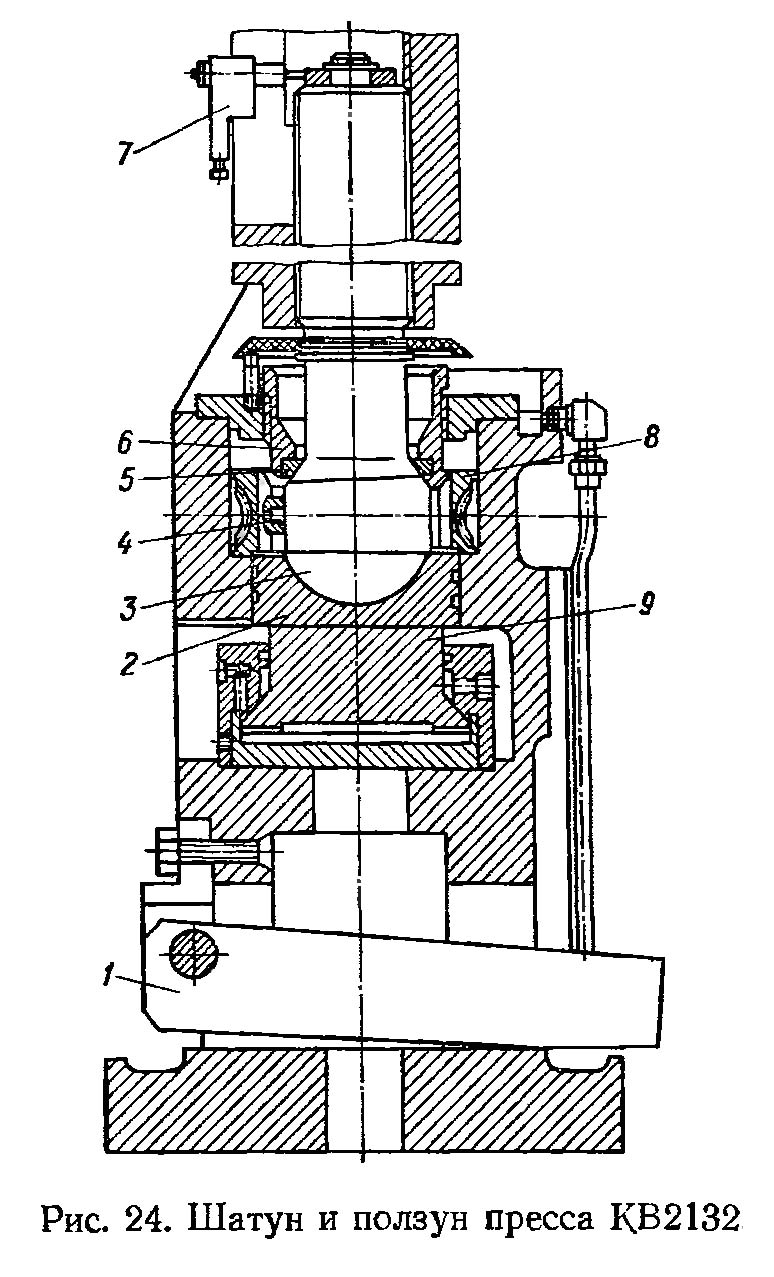

КВ2132 шатун і ползун однокривошипного пресса

Шатун і ползун однокривошипного пресса кв2132

Шатун і ползун открытого кривошипного пресса КВ2132 усилием 1600 кН, оснащенного механізмом регулювання штамповой высоты з индивидуальным приводом, приведены на рис. 24. От електродвигуна через двойную червячную передачу вращение передається червячному колесу 8 і от него через сухарь 4 — винту шатуна 3. На шатуне установлены два конечных выключателя, срабатывающие от перемещающейся з винтом шатуна планки 7 і ограничивающие нижний і верхний пределы регулювання. Шаровое соединение регулируют вращением гайки 6, в результате чего достигается необходимый зазор между головкой гвинта шатуна 3, подпятником 2 і вкладышем 5. Подпятник опирается либо на гідропредохранитель 9, либо на установленный вместо гідропредохранителя стакан со срезной шайбой. В нижней частини расположена планка выталкивающего пристроя 1.

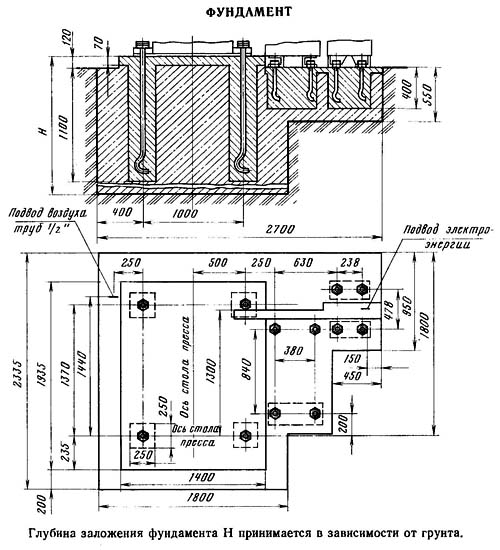

КВ2132 фундамент однокривошипного пресса

Фундамент однокривошипного пресса кв2132

КВ2132 Пресс кривошипный простого дії двостоєчний открытый. Відеоролик.

Технічні характеристики пресса КВ2132

Наименование параметра	К2132	КВ2132	КД2132	КГ2132
Основні параметри
Номинальное усилие пресса, кН (т)	1600 (160)	1600 (160)	1600 (160)	1600 (160)
Наибольший ход ползуна (штока), мм	25..160	25..160	25..160	25..160
Путь номинального зусилля до нижней мертвой точки (НМТ), мм	8	5
Частота ходов ползуна непрерывных, 1/мин	50	71	71	71
Частота ходов ползуна одиночных от кнопки, 1/мин		28	28
Розміри стола, мм	1000 х 670	1000 х 670	1000 х 670	1000 х 670
Розміри отверстия в столе, мм	480 х 320	480 х 320	480 х 320
Диаметр отверстия в столе, мм	420	420	420
Наибольшее расстояние между столом і ползуном в его нижнем положении - закрытая высота пресса, мм	480	480	480	480
Расстояние от оси штока до станины (вылет), мм	360	360	360
Величина регулировки расстояния между столом і ползуном, мм	120	120	120	120
Расстояние между стойками станины в свету, мм	480	480	480
Толщина подштамповой плиты, мм	120	120	120	110
Блок керування бесконтактный, мм	БУБ-2
Максимальный ход выталкивателя в ползуне, мм
Высота стола над уровнем пола, мм
Тип муфты тормоза	ПневмоФрикц ЖесткоСблок
Електроустаткування
Количество електродвигателей		4
Електродвигун головного приводу (М1), кВт (об/мин)	15 (700)	19		16
Електродвигун приводу насоса змазки (М2), кВт
Електродвигун приводу регулировки штампового простору (М3), кВт
Електродвигун приводу регулировки ходу ползуна (М4), кВт
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	2340 х 2100 х 3650	2340 х 2100 х 3700	2340 х 2100 х 3700	2100 х 2340 х 3700
Масса пресса, кг	14135	14000	14000	12300
