К2132 Пресс однокривошипный простого дії двостоєчний открытый. Назначение, область применения

Пресс однокривошипный К2132 открытый ненаклоняемый простого дії номинальным усилием 1600 кН (160 тс), предназначен для вырубки, обрезки, гибки, неглубокой вытяжки, пробивки і других штамповочных операций. Може встраиваться в автоматические линии, комплексы, оборудования, предназначенные для механизации і автоматизации производственных процессов. Применяется в заготовительных цехах предприятий автомобильной, тракторной, приборостроительной, радиоелектронной і других отраслей з крупносерийным і массовым характером производства.

Пресс універсальний К2132 з цельносварной станиной из листового проката, підвищеної жесткости, что позволяет получать детали повышенного качества. Внутренние напряжения в сварных швах стабилизированы термической обработкой. Стол станины имеет увеличенные розміри окна для проваливания изготовленных деталей.

Привід пресса К2132 двухступенчатый (клиноременная і зубчатая передачи) з расположением валов перпендикулярно фронту пресса. Зубчасті колеса помещены в специальном отсеке станины. Привід представляет собой совокупность передач (клиноременной і зубчатой), при помощи которых крутящий момент от електродвигуна через приемный вал передається на главный вал і далее преобразуется в возвратно-поступательное рух ползуна. Рабочие вузли машины приводятся в действие от електродвигуна через клиноременную передачу.

Муфта пневматическая фрикционная многодискова, жестко сблокированная з тормозом. Большой диаметр регулировки ходу ползуна і межштампового расстояния обеспечивает широкую универсальность пресса. Муфта і тормоз з фрикционными дисками з металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду. Керування муфтой і тормозом кривошипных прессов КД2132 (160 тонн) - електропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульті, а также от педали. Ползун имеет восемь удлиненных направляючих поверхностей і увеличенные в плане розміри, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом.

Режими роботи однокривошипного открытого пресса К2132:

одиночный ход - кнопкове двуручное керування применяется при штамповке из штучных заготовок з загрузкой і выгрузкой вручную. Возможность керування от педали применяется при штамповке из листа, полосы или крупногабаритных заготовок, когда в процессе штамповки руки штамповщика держат заготовку;
непрерывные ходы - передбачає только кнопкове керування і применяется при внедрении пресса в автоматическую линию штамповки;
толчковый ход - применяется наладчиком при установці штампа;
ручной проворот - применяется при наладке пресса, передбачає перемещение ползуна вращением приводу вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Керування прессом К2132 кнопкове і педальное.

кнопкове
педальное

Смазка пресса К2132 жидкая циркуляционная комбинированная

Пресс оснащен следующим обладнанням:

подвижное защитное ограждение рабочей зоны, сблокированное з рабочим ходом
гідравлический предохранитель от перегрузок, предотвращающий поломку пресса при превышении номинального зусилля со световой сигнализацией на пульті керування вмонтирован в ползун
пневматический уравновешиватель, предотвращающий самопроизвольное опускание ползуна
електроблокировки, отключающие главный привід при падении давления воздуха ниже 0,4 МПа і давления в системе змазки меньше 0,25 МПа
пневматическая подушка
механізм регулировки величины ходу ползуна з пристрійм цифровой индикации

Пресс соответствует условиям безопасности роботи обслуживающего персонала, имеет соответствующие блокировки, удобен в експлуатации.

Разработчик — Производственное объединение «Карпатпрессмаш», г. Ивано-Франковск.

Однокривошипный пресс простого дії. Загальні відомості

Прессы кривошипные простого дії

Кінематична схема кривошипного пресса:

ползун
тормоз
маховик
клиноремённая передача
електродвигатель
передавальний вал
зубчатая передача
муфта
кривошипный вал
шатун
плита для крепления матрицы штампа

Кривошипный пресс - машина з кривошипно-шатунным механізмом, предназначенная для штамповки различных деталей.

Рабочей частью (инструментом) пресса является штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса. Ползун перемещается кривошипно-шатунным механізмом. За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка.

Усилие пресса создаётся за счёт крутящего момента, передаваемого кривошипному валу електроприводом. Привід состоит из електродвигуна, маховика, муфты увімкнення, тормоза і понижающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Електродвигун вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс може работать в режиме одиночных ходов, т. е. з вимкненням муфты після каждого полного ходу, или в автоматическом режиме, когда муфта включена постоянно.

Важнейшие характеристики пресса, в определяющие его технологические возможности:

розміри стола
ход ползуна
номинальное усилие
число ходов ползуна в минуту в автоматическом режиме

Кривошипные прессы различных конструкций используют для объёмной і листовой штамповки.

По конструкції прессы имеют три основних исполнения:

наклоняемые
ненаклоняемые
ненаклоняемые з передвижным столом і рогом для обробки деталей, имеющих большую закрытую высоту штампов, а также снабжаются специальным столом (рогом) для обробки деталей з замкнутым контуром.

Прессы наклоняемые позволяют использовать наклон станины для съема штампуемых изделий или удаления отходов под их собственным весом.

Прессы ненаклоняемые з передвижным столом предназначены для выполнения операций штамповки на деталях з широким диапазоном размеров по высоте, а при замене стола рогом обрабатывать вироби з замкнутым контуром.

Конструкція наклоняемых і ненаклоняемых прессов з нерухомим столом передбачає возможность установки механізмов автоматичною подачі металла і пневматических подушек, а также встраивать их в автоматизированные поточные линии.

Обозначение кривошипных прессов

Значения первых двух цифр в обозначениях кривошипных прессов:

К14хх - пресс открытый (С - типа), однокривошипный, простого дії, одностоєчний, з подвижным столом
К21хх - пресс открытый (С - типа), однокривошипный, простого дії, двостоєчний, з нерухомим столом
К23хх - пресс открытый (С - типа), однокривошипный, простого дії, двостоєчний, з нерухомим столом, наклоняемый

К30хх, К31хх - пресс открытый (С - типа), двухкривошипный, простого дії

К25хх..К27хх - пресс закрытый (Н - типа), однокривошипный, простого дії
К55хх - пресс закрытый (Н - типа), однокривошипный, двойного дії
К35хх..К37хх - пресс закрытый (Н - типа), двухкривошипный, простого дії
К60хх..К65хх - пресс закрытый (Н - типа), двухкривошипный, двойного дії
К40хх..К45хх - пресс закрытый (Н - типа), четырехкривошипный, простого дії
К70хх..К75хх - пресс закрытый (Н - типа), четырехкривошипный, двойного дії

К19хх - пресс дыропробивной
К01хх - пресс координатно-револьверний
И13хх - пресс листогибочный

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.

Значения основного параметра (номинальное усилие пресса) в обозначениях прессов:

Таблиця 1. Обозначение основного параметра пресса

Обозн. пресса	Усилие пресса, кН	Обозн. пресса	Усилие пресса, кН	Обозн. пресса	Усилие пресса, кН	Обозн. пресса	Усилие пресса, кН
14	25 кН	20	100 кН	30	1000 кН	40	10000 кН
15	31,5 кН	21	125 кН	31	1250 кН	41	12500 кН
16	40 кН	22	160 кН	32	1600 кН	42	16000 кН
18	63 кН	23	200 кН	33	2000 кН	43	20000 кН
		24	250 кН	34	2500 кН	44	25000 кН
		25	315 кН	35	3150 кН	45	31500 кН
		26	400 кН	36	4000 кН	46	40000 кН
		28	630 кН	38	6300 кН	48	63000 кН

Пример обозначения механических прессов:

КД1424, КД1426, КД1428 - прессы однокривошипные простого дії открытые двухстоечные ненаклоняемые с передвижным столом і рогом
КД2120, КД2122, КВ2132, КД2128 - прессы однокривошипные простого дії открытые двухстоечные з нерухомим столом ненаклоняемые
КД2320, КД2322, КД2324, КД2326, КД2328 - прессы однокривошипные простого дії открытые двухстоечные з нерухомим столом наклоняемые

КД2122 - 160 кН, пресс однокривошипный открытый (С - типа), простого дії
КД2124 - 250 кН, пресс однокривошипный открытый (С - типа), простого дії
КВ2132 - 400 кН, пресс однокривошипный открытый (С - типа), простого дії
КД2128 - 630 кН, пресс однокривошипный открытый (С - типа), простого дії
К2130 - 1000 кН, пресс однокривошипный открытый (С - типа), простого дії

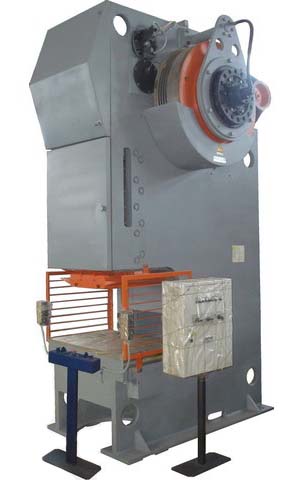

К2132 общий вигляд однокривошипного пресса

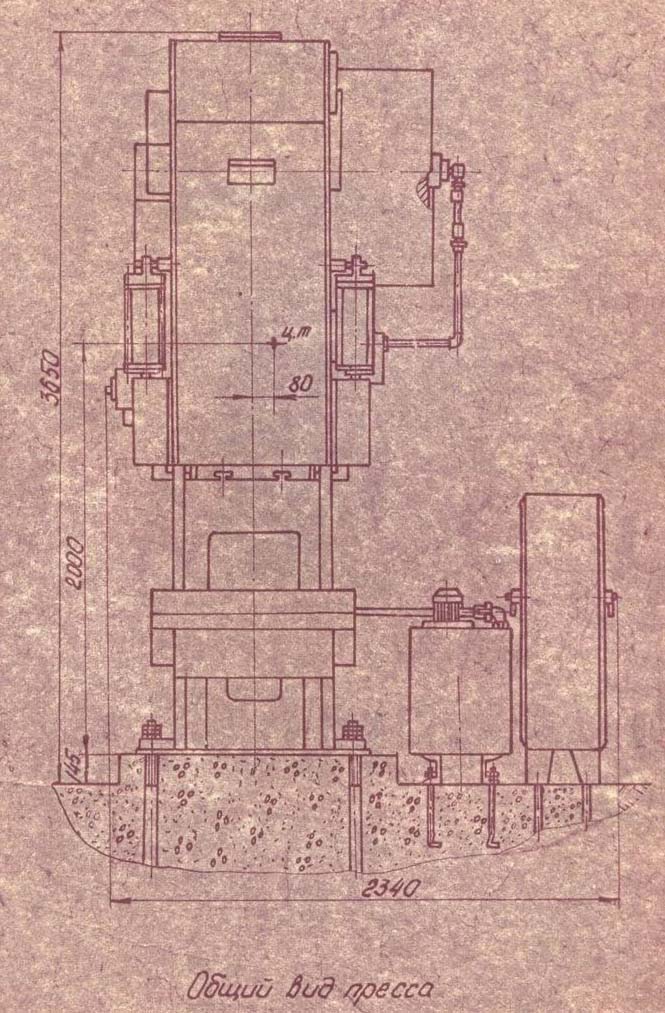

К2132 Загальний вигляд кривошипного открытого ненаклоняемого пресса з грейферной подачей

Загальний вигляд однокривошипного пресса к2132

Загальний вигляд однокривошипного пресса К2132. Дивитись у збільшеному масштабі

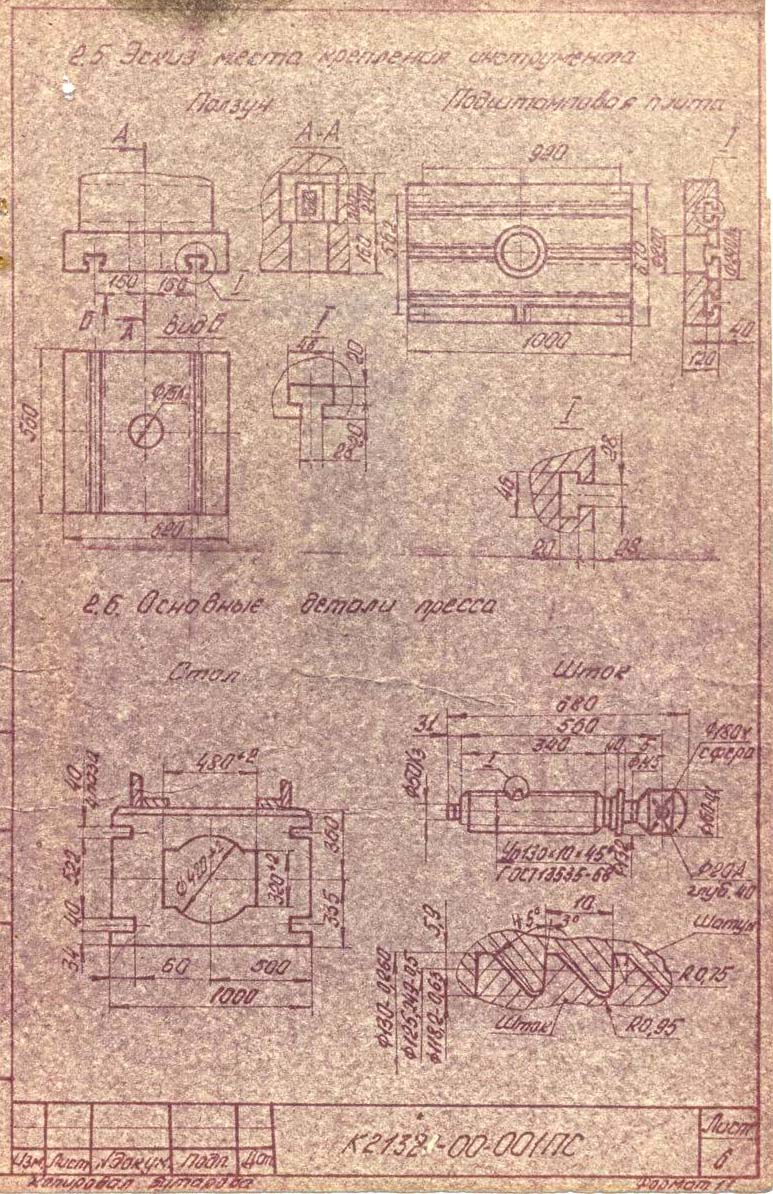

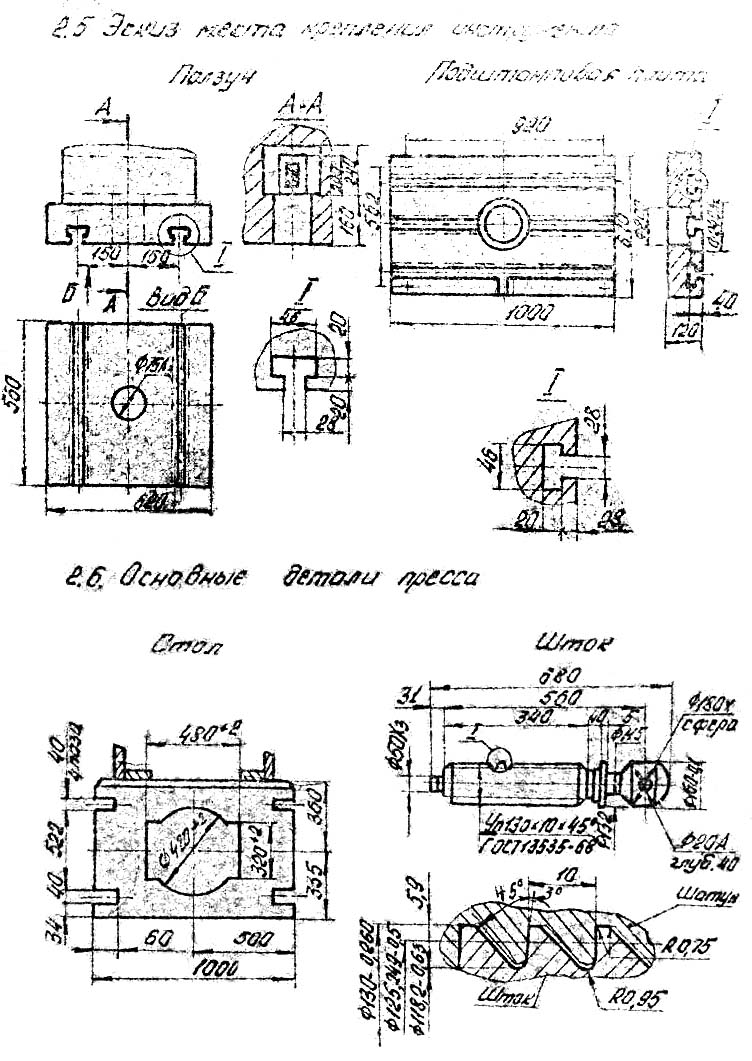

К2132 Ескізы мест крепления инструмента кривошипного пресса

Ескізы мест крепления инструмента кривошипного пресса К2132

Ескізы мест крепления инструмента кривошипного пресса к2132

1. Ескізы мест крепления инструмента кривошипного пресса К2132. Дивитись у збільшеному масштабі

2. Ескізы мест крепления инструмента кривошипного пресса К2132. Дивитись у збільшеному масштабі

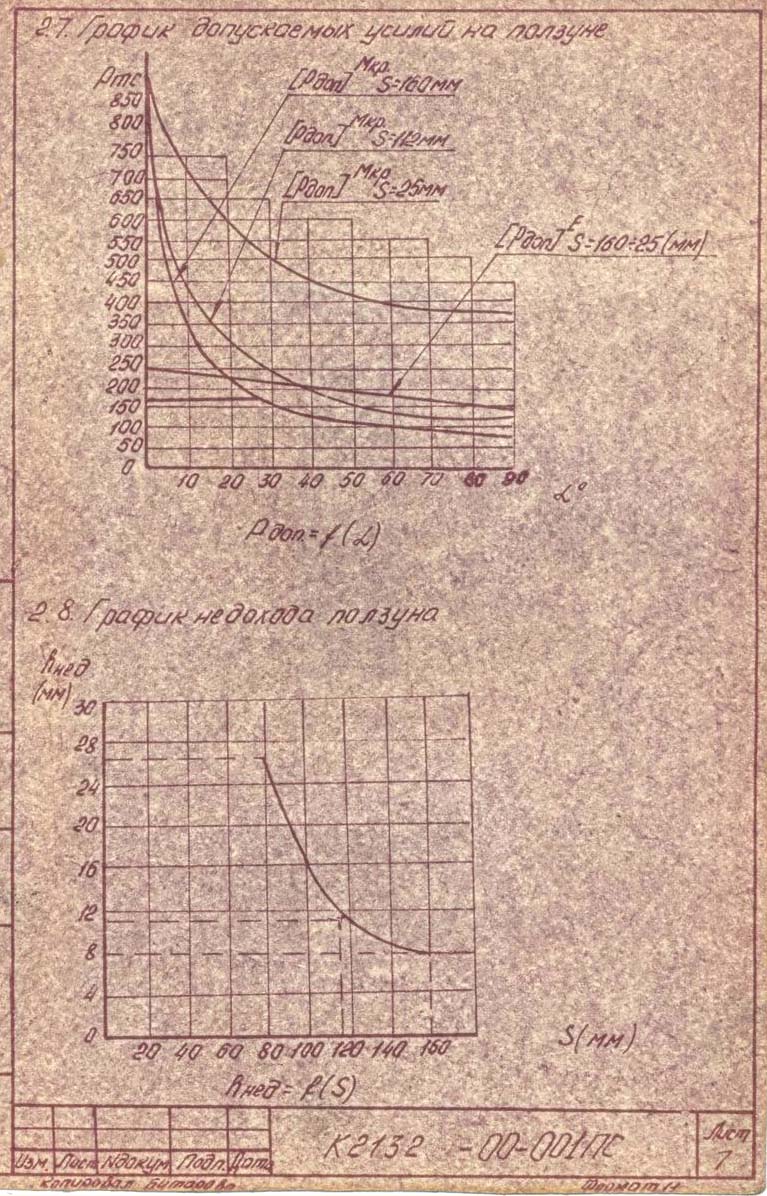

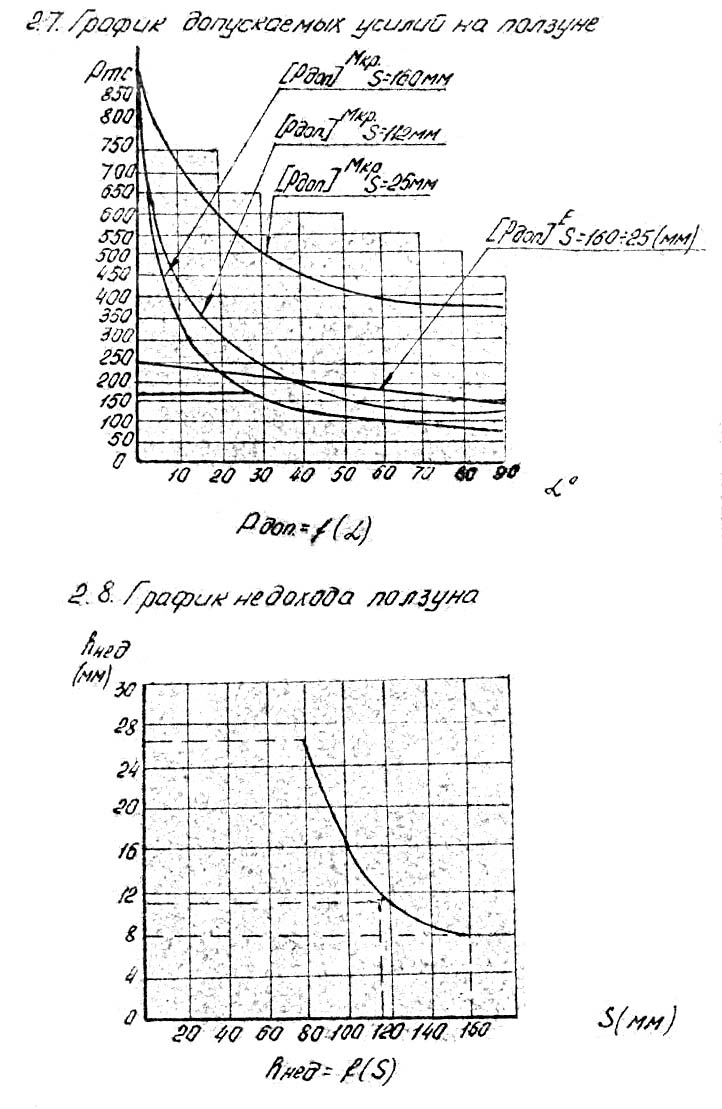

К2132 График допускаемых усилий на ползуне кривошипного пресса

График допускаемых усилий на ползуне кривошипного пресса К2132

График допускаемых усилий на ползуне кривошипного пресса к2132

1. График допускаемых усилий на ползуне кривошипного пресса К2132. Дивитись у збільшеному масштабі

2. График допускаемых усилий на ползуне кривошипного пресса К2132. Дивитись у збільшеному масштабі

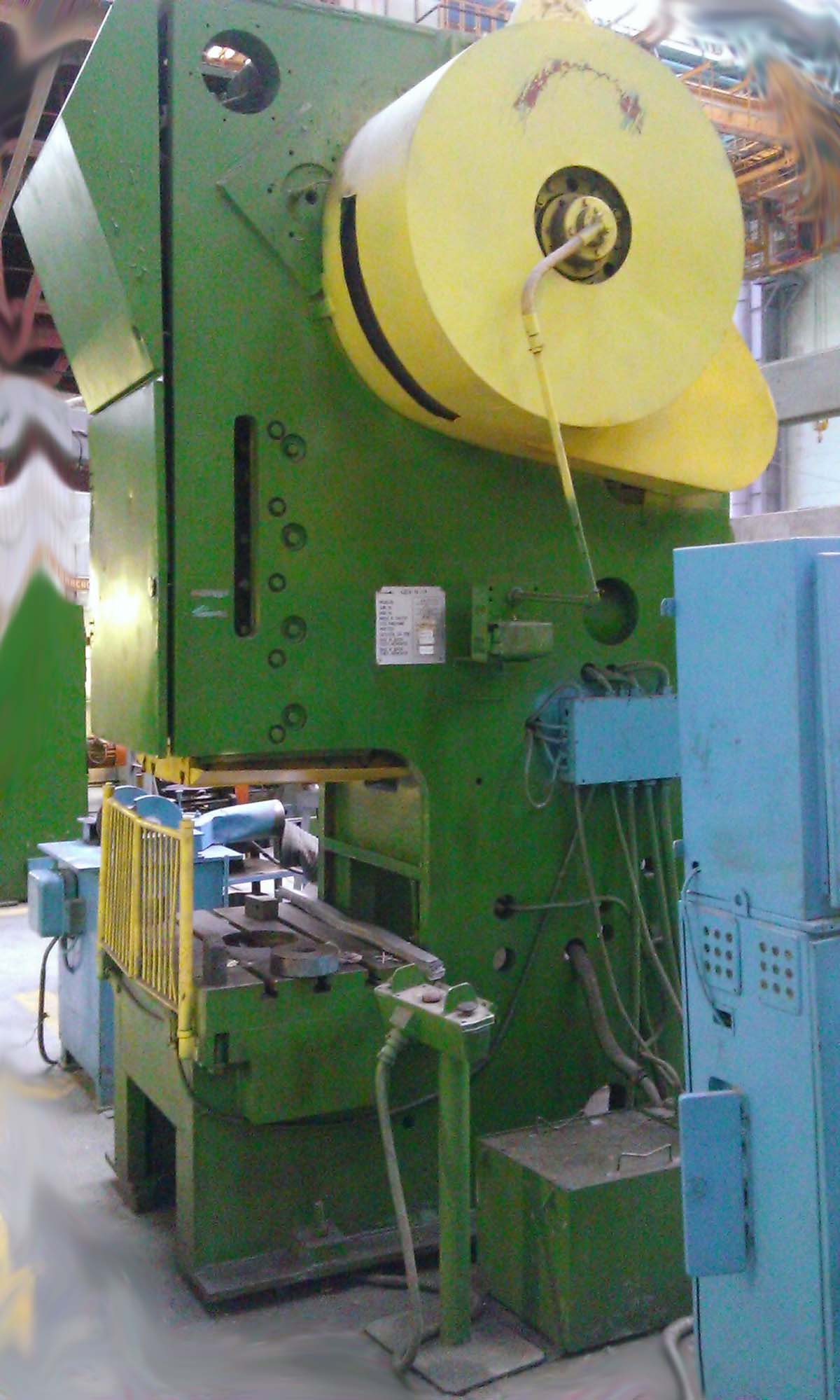

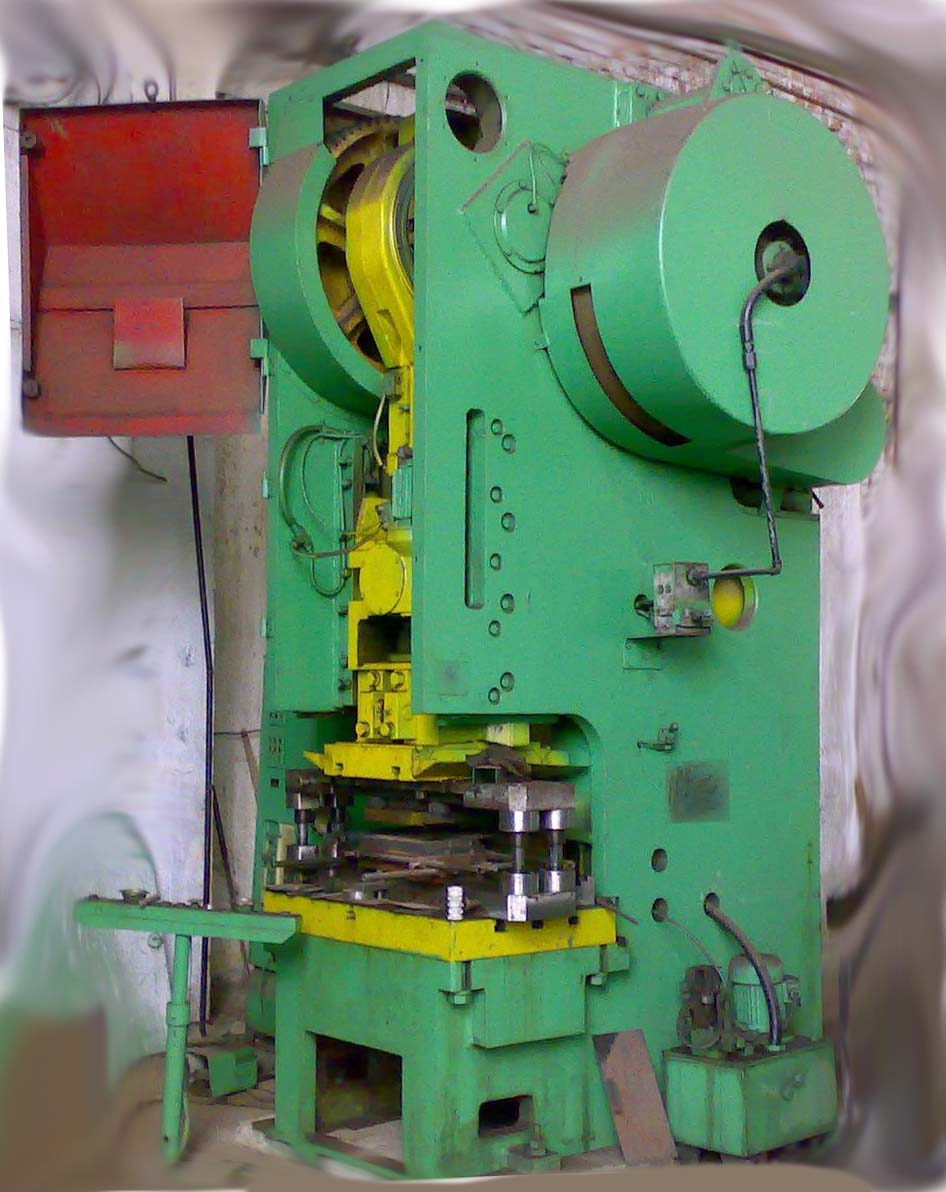

К2132 изображение однокривошипного пресса

К2132 Изображение кривошипного открытого ненаклоняемого пресса

Фото однокривошипного пресса к2132

Фото однокривошипного пресса К2132. Дивитись у збільшеному масштабі

К2132 Изображение кривошипного открытого ненаклоняемого пресса

Фото однокривошипного пресса к2132

Фото однокривошипного пресса К2132. Дивитись у збільшеному масштабі

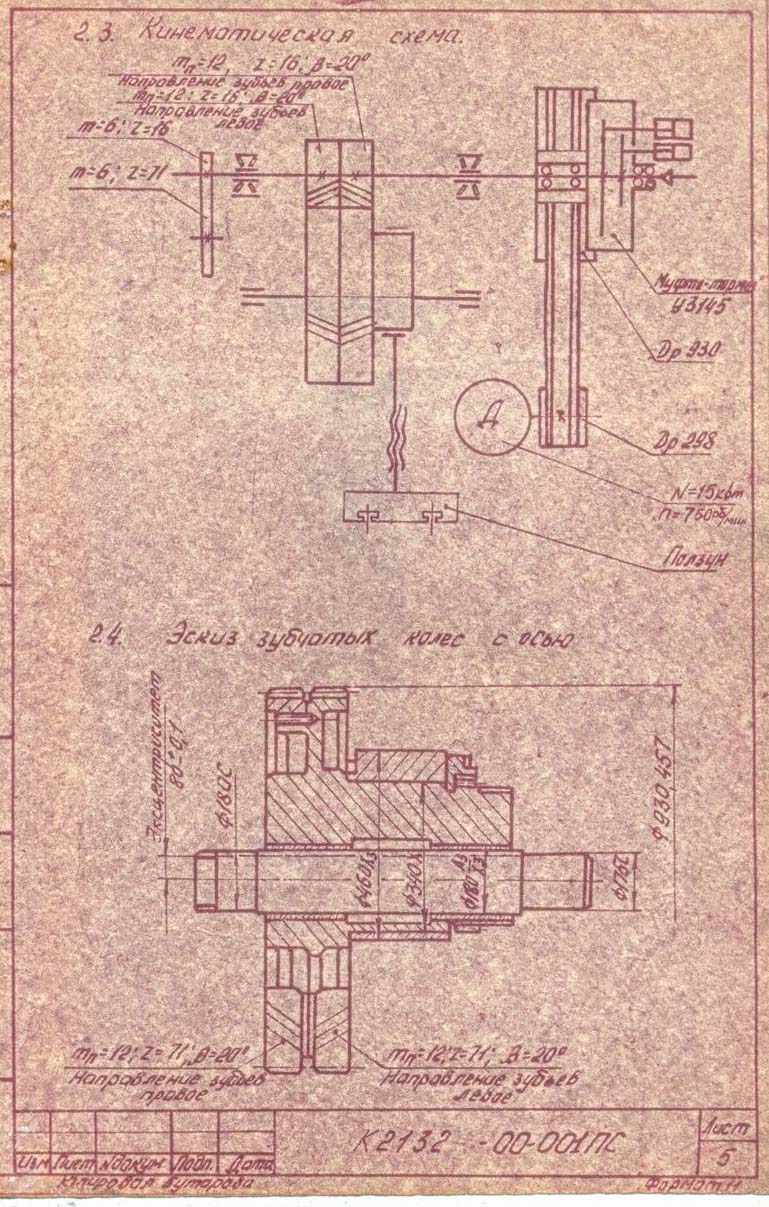

К2132 Кінематична схема однокривошипного пресса

Кінематична схема однокривошипного пресса К2132 открытого ненаклоняемого

Кінематична схема однокривошипного пресса к2132

Кінематична схема однокривошипного пресса К2132. Дивитись у збільшеному масштабі

К2132 Пресс кривошипный простого дії двостоєчний открытый. Відеоролик.

Технічні характеристики пресса К2132

Наименование параметра	К2132	КВ2132	КД2132	КГ2132
Основні параметри
Номинальное усилие пресса, кН (т)	1600 (160)	1600 (160)	1600 (160)	1600 (160)
Наибольший ход ползуна (штока), мм	25..160	25..160	25..160	25..160
Путь номинального зусилля до нижней мертвой точки (НМТ), мм	8	5
Частота ходов ползуна непрерывных, 1/мин	50	71	71	71
Частота ходов ползуна одиночных от кнопки, 1/мин		28	28
Розміри стола, мм	1000 х 670	1000 х 670	1000 х 670	1000 х 670
Розміри отверстия в столе, мм	480 х 320	480 х 320	480 х 320
Диаметр отверстия в столе, мм	420	420	420
Наибольшее расстояние между столом і ползуном в его нижнем положении - закрытая высота пресса, мм	480	480	480	480
Расстояние от оси штока до станины (вылет), мм	360	360	360
Величина регулировки расстояния между столом і ползуном, мм	120	120	120	120
Расстояние между стойками станины в свету, мм	480	480	480
Толщина подштамповой плиты, мм	120	120	120	110
Блок керування бесконтактный, мм	БУБ-2
Максимальный ход выталкивателя в ползуне, мм
Высота стола над уровнем пола, мм
Тип муфты тормоза	ПневмоФрикц ЖесткоСблок
Електроустаткування
Количество електродвигателей		4
Електродвигун головного приводу (М1), кВт (об/мин)	15 (700)	19		16
Електродвигун приводу насоса змазки (М2), кВт
Електродвигун приводу регулировки штампового простору (М3), кВт
Електродвигун приводу регулировки ходу ползуна (М4), кВт
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	2340 х 2100 х 3650	2340 х 2100 х 3700	2340 х 2100 х 3700	2100 х 2340 х 3700
Масса пресса, кг	14135	14000	14000	12300

К2132 Пресс однокривошипный простого дії открытый схеми, опис, характеристики
