КЕ2130 Пресс однокривошипный простого дії открытый ненаклоняемый
схеми, опис, характеристики

Відомості про виробника однокривошипного пресса КЕ2130

Производитель однокривошипного пресса КЕ2130 - Барнаульский завод механических прессов, БЗМП, основанный в 1941 году.

Барнаульский завод механических прессов начал свою деятельность 7 октября 1941 года на базе оборудования евакуированных одесских заводов «Комсомолец» і завода имени XVI партсъезда.

В настоящее время пресс КЕ2130 также производят:

• Долина, ПАО Кувандыкский завод КПО г. Кувандык Оренбургская обл.
• ПрессМаш, ООО Станкостроительное Объединение, г. Москва

КЕ2130 Пресс однокривошипный простого дії открытый ненаклоняемый. Назначение, область применения

Пресс однокривошипный КЕ2130 простого дії, открытый ненаклоняемый усилием 1000 кН предназначен для выполнения различных операций холодной штамповки: вырубки, гибки, пробивки, обрезки, вытяжки, формовки і др. преимущественно в составе переналаживаемых автоматических линий.

Механический однокривошипный пресс КЕ2130 применяется на предприятиях машиностроительной, автомобильной, авиационной, радиотехнической промышленности і других отраслей народного хозяйства.

Принцип роботи і особливості конструкції пресса

Станина чугунная С - образной формы, отлитая заодно со столом. В стойках станины предусмотрены окна, а также специальные места для установки подающих і съемных устройств і их приводов.

Ползун литой, чугунный, коробчатой формы перемещается в регулируемых направляючих станины, з ексцентриковым валом соединен з помощью разъемного шатуна. Регулювання межштампового простору і ходу ползуна производится вручную. Специальный зажимной сухарь в ползуне упрощает крепление верхней частини штампа. Для удаления изделий из верхней половины штампа в ползуне установлены жесткие выталкиватели. Для уравновешивания веса ползуна предусмотрены пневматические уравновешиватели.

Муфта-тормоз жесткосблокированная, фрикционная, многодискова з електропневматическим керуванням.

Увеличенные розміри стола, ползуна і вылета пресса позволяют штамповать детали больших габаритов і применять многопозиционные штампы.

Пресс КЕ2130 оснащен подвижным ограждением штамповой зоны, предохранителем по усилию в виде срезывающейся шайбы, совковым сбрасывателем, указателем положения ексцентрикового вала і величины регулировки ходу ползуна, пристрійм контроля тормозного пути, системой електрических блокировок, запрещающих работу при возникновении неполадок і при отсутствии електроенергии или сжатого воздуха.

Пресс выполнен з верхним расположением привода.

Привід двухступенчатый от отдельного електродвигуна. Рух от електродвигуна передається через клиноременную передачу на маховик, установленный на промежуточном валу, затем через зубчатую передачу і муфту увімкнення на ексцентриковый вал кривошипно-ползунного механізма.

Система електрического керування прессом обеспечивает наступні режими роботи:

• Наладка (толчок)
• Ручной проворот
• Одиночный ход
• Автоматический ход

Керування кнопкове і от ножной педали.

Смазка централизованная от автоматичною станції жидкой змазки.

Для приводу рабочих органів пресса используется:

• очищенный сжатый воздух давлением не менее 0,5 МПа
• переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию з заказчиком напряжение і частота тока могут быть изменены)

Комплектация і особливості конструкції пресса КЕ2130 открытого однокривошипного простого дії:

• Чугунная литая станина
• Переносной пульт
• Двухступенчатый привід з расположением валов перпендикулярно фронту пресса
• Жесткосбалансированная муфта-тормоз з безасбестовыми фрикционными накладками
• Пневмокерування муфтой і тормозом - двухканальное з контролем сопровождения рук
• Двуручное керування от кнопок, расположенных на стационарном или переносном пульті, а также от педали
• Ступенчатая регулировка ходу ползуна з ручным переключением
• Ползун з четырьмя удлиненными направляющими планками
• Два пневматических уравновешивателя
• Регулювання расстояния от стола до ползуна при помощи отдельного електродвигуна
• Предохранитель от перегрузки в ползуне - срезаемая шайба
• Механический выталкиватель в ползуне
• Смазка - автоматическая, централизованная, импульсная
• Регулювання штампового простору по высоте на прессе КЕ2130 дополнительно осуществляется переміщенням подвижного стола з помощью отдельного електродвигуна

Дополнительное оснащение пресса

• Пневмоподушка усилием 8 т.
• Валковая или клещевая подача і правильно-разматывающее пристрій для штамповки из ленты
• Оптическая система защиты

Конструкція пресса передбачає возможность встраивания его в автоматическую линию.

Пресс изготовляется в соответствии з параметрами по ГОСТ 9408—77, ТУ-041-159—798.

Разработчик — Барнаульский завод механических прессов.

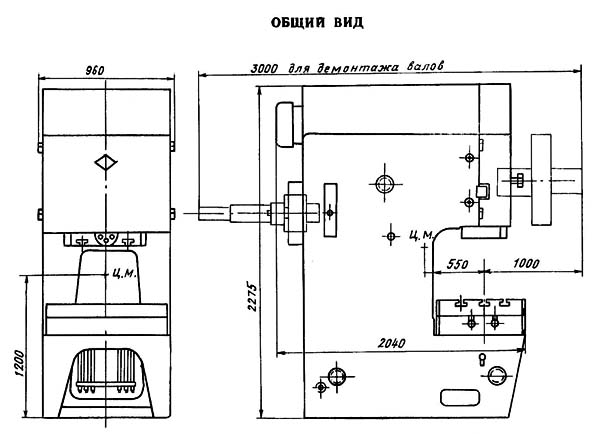

Габаритные розміри однокривошипного пресса КЕ2130

Габаритные розміри однокривошипного пресса ке2130

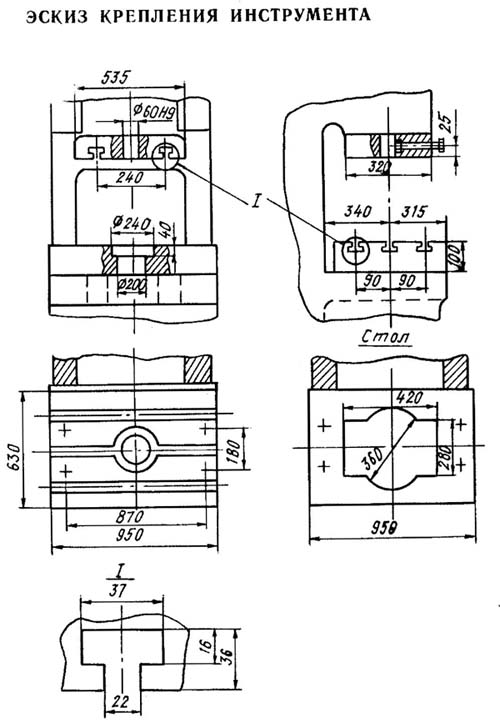

Ескіз крепления инструмента на прессе КЕ2130

Ескіз крепления инструмента на прессе ке2130

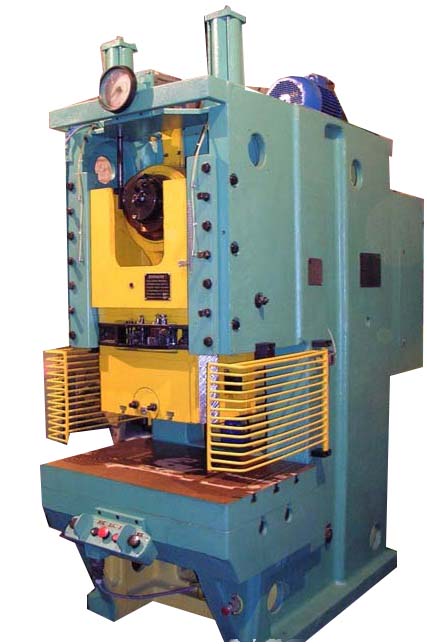

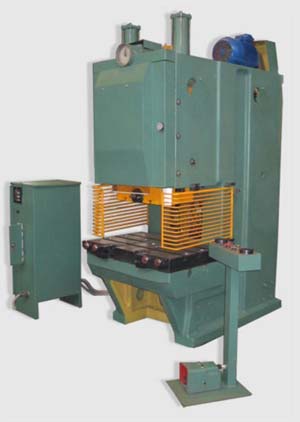

Загальний вигляд однокривошипного пресса КЕ2130

Фото однокривошипного пресса ке2130

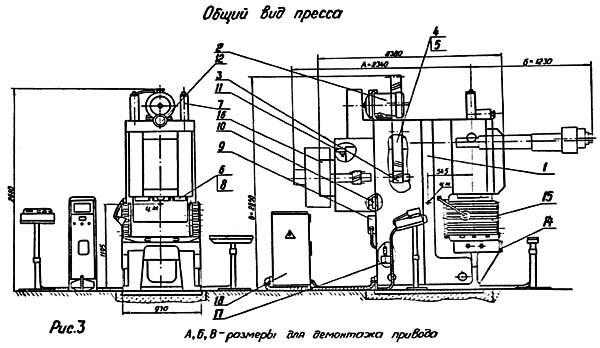

Cклад однокривошипного ненаклоняемого пресса КЕ-2130А

Cклад однокривошипного пресса ке2130а

Специфікація однокривошипного ненаклоняемого пресса КЕ-2130А

1. Станина - КЕ2130-11-001
2. Привід клиноременный - КЕ2130-21-001
3. Вал приемный - КЕ2130-22-001. Вал приемный - КЕ2130-22А-00І*
4. Вал ексцентриковый КЕ2130-23-001
5. Механізм регулировки величины ходу ползуна - КЕ2130-25А-001
6. Ползун - КЕ2130А-31А-001
7. Установка уравновешивателей - КЕ2130-33-001
8. Привід регулировки закрытой высоты - КЕ2130А-39А-001
9. Воздухопровод - КЕ2130-42-001
10. Установка тормоза маховика - КЕ2130-44А-001
11. Контроль обертання маховика - КЕ2130-45-001
12. Привід командоаппарата - КЕ2130-46В-001
13. Воздухопровод і установка пневмоподушки - КЕ2130-48-001**
14. Механізм для выруху штампа - КЕ2130А-61А-001
15. Ограждение рабочей зоны - КЕ2130-71А-001
16. Ограждение маховика - КЕ2130-72А-001
17. Маслопровод - КЕ2130-81-001
18. Размещение електроустаткування і разводка - КЕ2130А-91В-001

Примечание:

* Для пресса з регулируемым числом ходов

** Поставляется по особому заказу за отдельную плату

Список кнопок керування однокривошипным ненаклоняемым прессом КЕ-2130

1. Двурукое увімкнення муфты "Ход"
2. Пуск двигуна головного привода
3. Кнопка виключення двигуна головного приводу "Загальний стоп"
4. Стоп непрерывного ходу "Стоп автомат"

Режими роботи пресса КЕ 2130

• Непрерывные ходы - включается обеими кнопками "Ход" - Разрешается пользоваться только при наличии автоматизации подачі заготовок в штамп і удалении деталей за пределы опасной зоны.
• Одиночные ходы - включается обеими кнопками "Ход" Разрешается пользоваться только при штамповке из штучных заготовок.
• Одиночные ходы – включается при нажатии педали. Разрешается производить штамповку из листа, полосы или крупногабаритных заготовок, которые, в процессе опускания ползуна, необходимо удерживать руками і только при наличии нерухомого ограждения штампового простору.
• Ручной проворот - разрешается применять только при наладке штампов при отключенном двигателе, путем обертання маховика вручную, ползун можно опустить или поднять.

Штамповка штучных заготовок разрешается только при наличии защитного пристроя, исключающего нахождение рук в опасной зоне в период опускания ползуна. Ползун останавливается одновременно з прекращением нажима на кнопки і педаль.

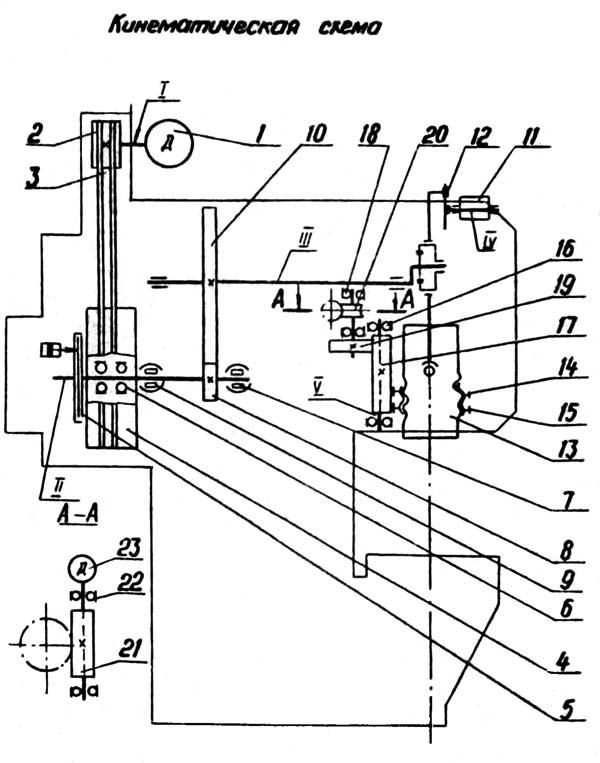

Кінематична схема ненаклоняемого пресса КЕ2130

Кінематична схема ненаклоняемого пресса ке2130

КЕ2130 Пресс однокривошипный простого дії открытый ненаклоняемый. Відеоролик.

Технічні характеристики пресса КЕ2130, КЕ2130А

Наименование параметра	КЕ2130	КЕ2130А
Основні параметри
Номинальное усилие пресса, кН (т)	1000 (100)	1000 (100)
Наибольший ход ползуна (штока), мм	10..130	10..130
Частота ходов ползуна непрерывных, 1/мин	100	100
Частота ходов ползуна одиночных от кнопки, 1/мин	45	45
Розміри стола, мм	850 х 560	950 х 630
Розміри отверстия в столе, мм	420 х 280	420 х 280
Диаметр отверстия в столе, мм	360	360
Наибольшее расстояние между столом і ползуном в его нижнем положении - закрытая высота пресса, мм	400	460
Расстояние от оси штока до станины (вылет), мм	340	340
Величина регулировки расстояния между столом і ползуном, мм	100	100
Расстояние между стойками станины в свету, мм	400	400
Расстояние между подштамповой плитой і ползуном при максимальном ходе в НМТ при верхнем регулировании ползуна, мм	-	300
Толщина подштамповой плиты, мм	100	100
Величина робочого ходу ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при непрерывных ходух (Расстояние недохода ползуна до НМТ), мм	2,5	2,5
Величина робочого ходу ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при одиночных ходух (Расстояние недохода ползуна до НМТ), мм	5,0	5,0
Высота стола над уровнем пола, мм	700	700
Наибольший ход выталкивателя в ползуне, мм	40	40
Давление воздуха в сети пресса, минимальное-максимальное, МП	0,45..1,0	0,45..1,0
Расход сжатого воздуха (в режиме одиночный ход), литр/цикл	2,1	4,5
Технологическая работа, при непрерывных ходух, Дж	2200	1600
Технологическая работа, при одиночных ходух, Дж	4500	3350
Електроустаткування
Количество електродвигателей	2	3
Електродвигун головного привода, кВт	11,8	8,5
Електродвигун насоса змазки, кВт	0,9	0,9
Електродвигун регулировки штампового простору, кВт	-	1,1
Суммарная мощность електродвигателей, кВт		10,2
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	2040 х 960 х 2275	2380 х 970 х 2660
Масса пресса, кг	9735	8900
