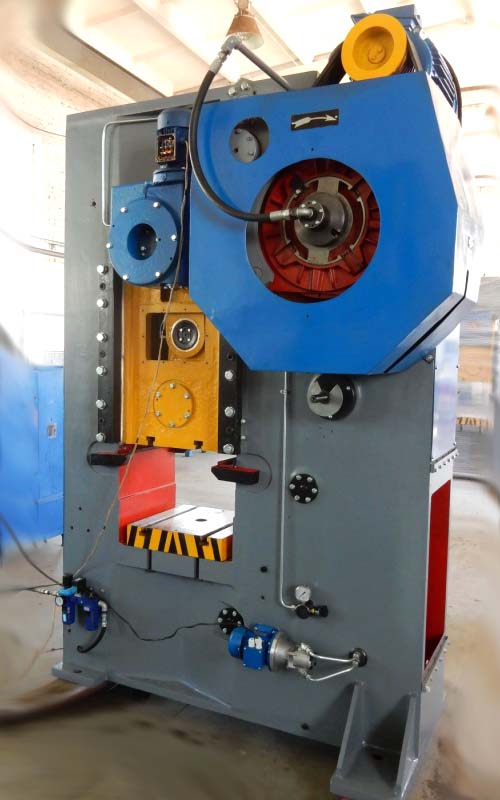

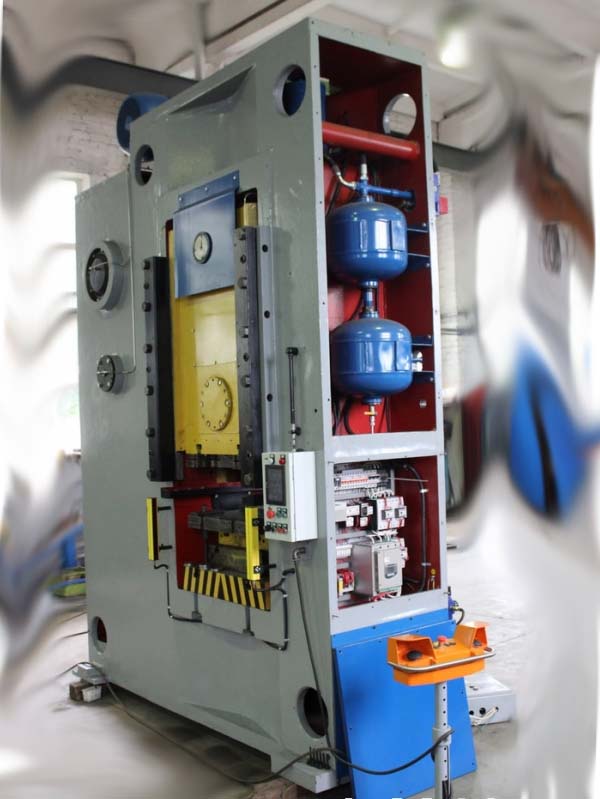

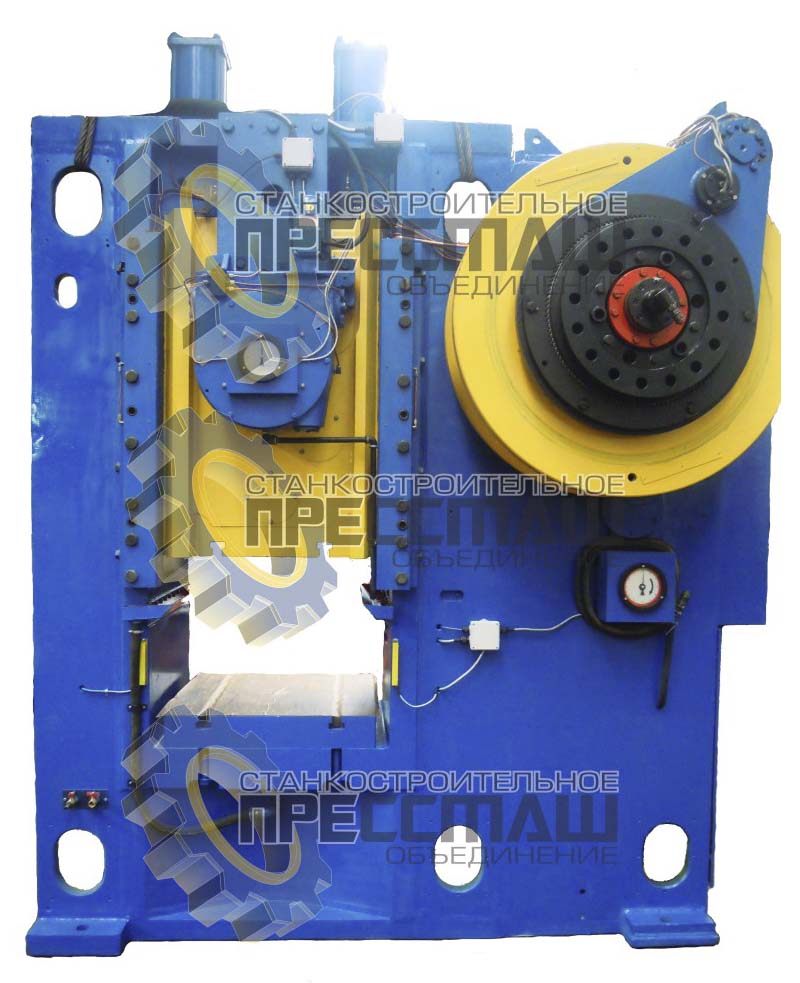

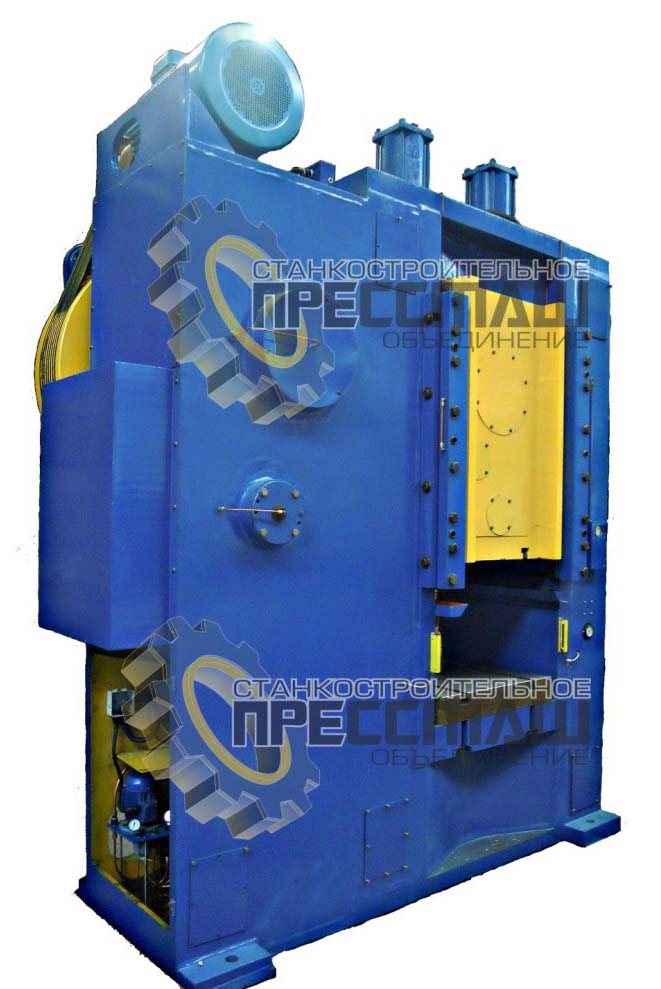

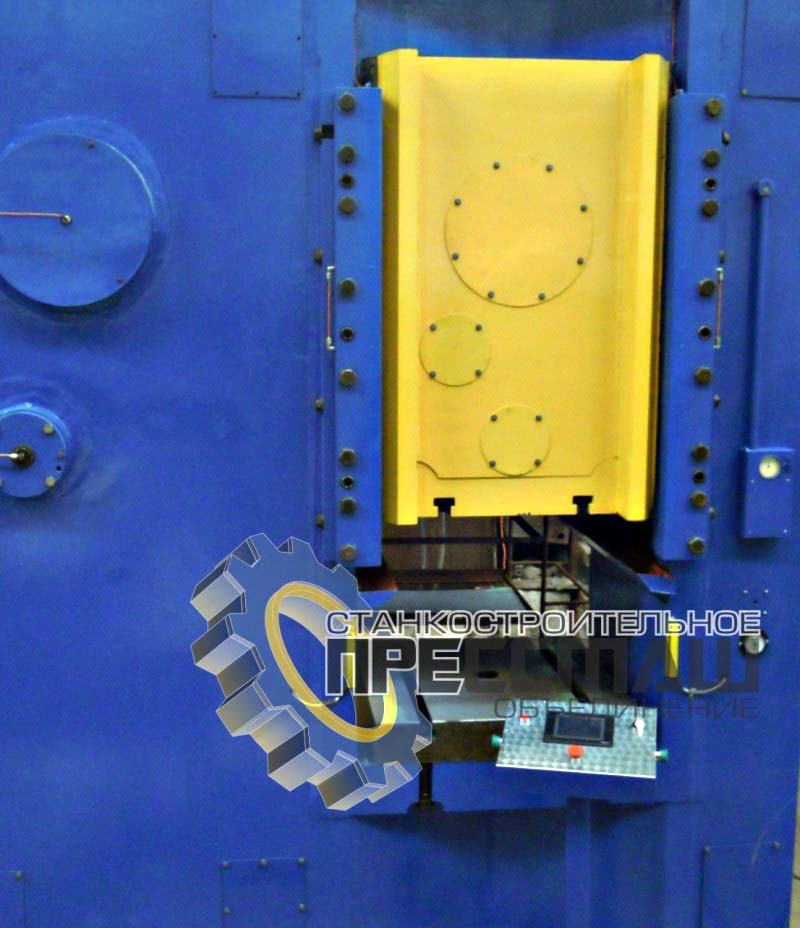

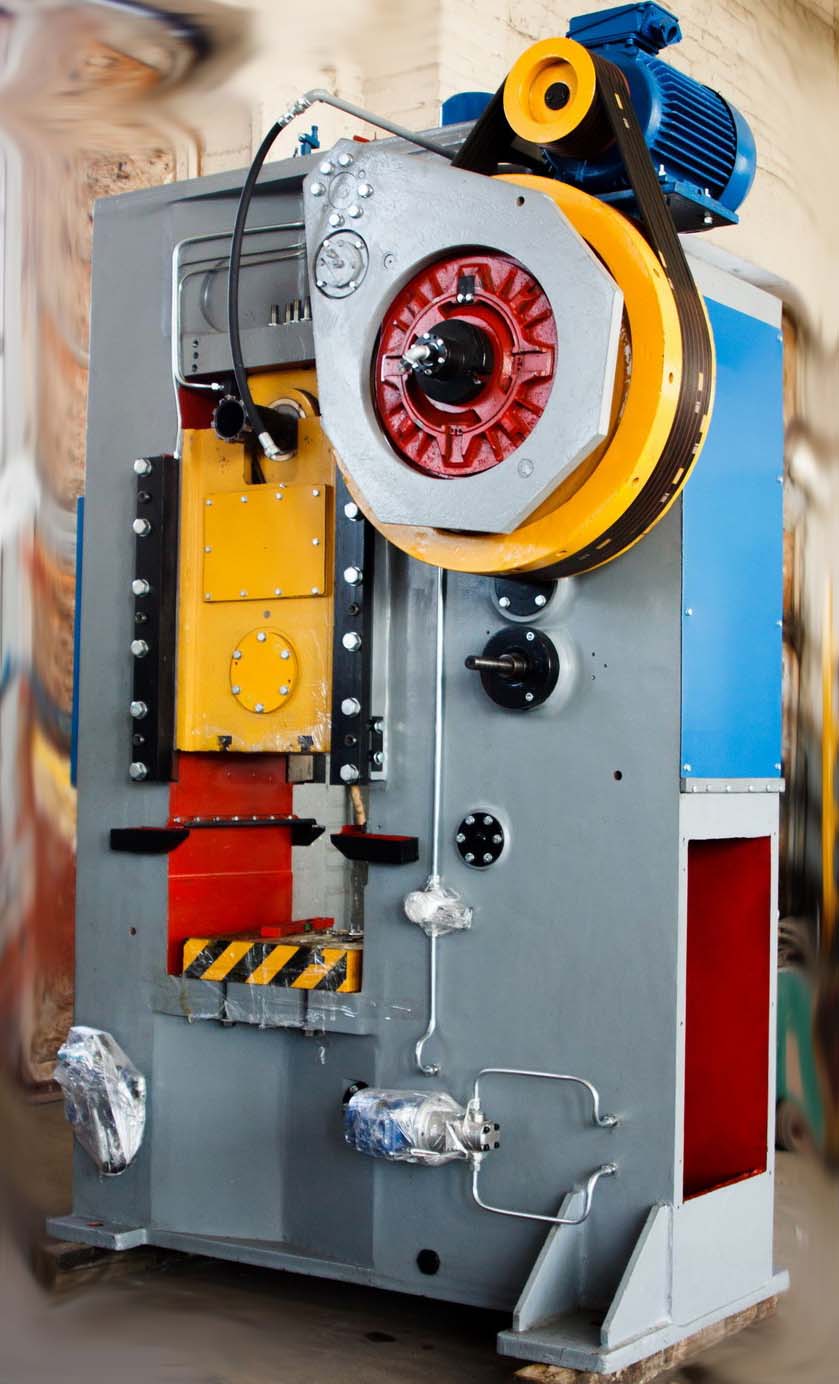

КБ8340 пресс кривошипно-коленный чеканочный. Назначение, область применения

Чеканочный пресс КБ8340, КБ8340А серийно выпускался з 1982 года і заменил устаревшую модель К8340. Зазработчик Барнаульский завод механических прессов.

Кривошипно-коленный чеканочный пресс КБ8340 номинальным усилием 10`000 кН предназначен для холодной калибровки, рельефной штамповки, чеканки, правки штучных изделий из листа і других операций холодной объемной штамповки, требующих относительно больших усилий при небольших рабочих ходух ползуна. Отношение длины выдавленного стержня к диаметру до 0,5 мм.

Кривошипно-коленный пресс КБ8340 применяются в сельхозмашиностроении, приборостроении, инструментальной, часовий і других отраслях промышленности.

Принцип роботи і особливості конструкції пресса КБ8340

Станина закрытого типа, цельносварная, состоит из двух стоек, траверсы і стола. Привід одноступенчатый, расположен в левой стойке станины. Рух от електродвигуна через клиноременную передачу, маховик, расположенный сзади пресса на консоли вал-шестерни, жестко сблокированную муфту-тормоз передається шестерне-ексцентриковому механізму і далее через шатун і колено-рычажный механізм на ползун. Колено-рычажный механізм кинематически представляет собой шарнирный треугольник, одной из коротких сторон которого служит звено, шарнирно связанное со станиной пресса, а другой стороной является звено, шарнирно связанное з шатуном. При изменении угла между звеньями коленно-рычажного механізма под действием шатуна, соединенного з точкой сопряжения двух звеньев, ползун пресса перемещается в своих направляючих.

Верхня ось колено-рычажного механізма выполнена ексцентриковой. Вращением її отдельного електродвигуна через двухчервячный редуктор осуществляется регулировка штампового простору, контролируемая визуально по указателю линейного типа.

Чеканочный пресс КБ8340 снабжен верхним і нижним выталкивателями. Нижний выталкиватель, регулируемый через систему рычагов, приводится в рух от шатуна головного приводу пресса. При перегрузке выталкивателя срезается предохранительная ось і через конечный выключатель подается сигнал на останов пресса.

Верхний выталкиватель нерегулируемый приводится в рух от рычага на ползуне, связанного з коленорычажным механізмом.

Указатель усилий, установленный на прессе, выполняет также роль предохранителя от перегрузки і счетчика числа нагружений пресса. Прессы оснащаются настольным манипулятором, обеспечивающим автоматическую подачу штучных заготовок в зону штампа і удаление готовых изделий.

Конструкція прессов передбачає также возможность установления автоматических подач і встраивания прессов в автоматические линии. Для етих целей имеется вал отбора мощностей.

Кривошипно-коленные прессы КБ8340 обладают підвищеної жесткостью всей конструкції, обеспечивающей минимальную упругую деформацию частин пресса при штамповке і получение изделий з високою точностью размеров.

Смазка — автоматическая, циркуляционная. Режим роботи: наладочный, автоматический. Керування — кнопкове, от педали.

Прессы КБ8340 изготавливаются з параметрами по ЕТУ2-041-375-82.

Разработчик — Барнаульский завод механических прессов.

Кривошипно-коленный чеканочный пресс (Knuckle Joint press). Загальні відомості

Чеканкой называют нанесение на заготовку неглубокого рельефа путем вдавливания в нее инструмента, на поверхности которого имеются соответствующие выступы.

Чеканочные прессы предназначены для наиболее тяжелых работ: чеканки монет, медалей, нанесения различных узоров і надписей на поверхность изделий, а также чистовой доводки — калибровки поковок. При етом точность изготовления превышает 0,01 мм.

Особенностью всех указанных работ является то, что они требуют очень малого ходу, но чрезвычайно высоких давлений, увеличивающихся к концу робочого ходу. Поетому в чеканочных прессах используют кривошипно-коленный механізм, кинематика которого отвечает етим требованиям. Наличие между шатуном і ползуном шарнирного механізма позволяет получать на ползуне большие зусилля без перегрузки кривошипного вала.

У современных прессов ползун пресса уравновешивается з помощью воздушных цилиндров.

Керування пресса — електропневматическое, обеспечивающее три режима роботи пресса:

одиночные
автоматические
толчковые ходы

Все трущиеся частини смазываются густой смазкой, поступающей от автоматичною станції.

Чеканочные прессы выпускают усилием 0,6..40 МН (60..4000 тс) з числом ходов 50—16 в минуту.

Рабочий ход при номинальном усилии составляет 1—5 мм

Конструкція их передбачає установку автоматичною или напівавтоматичною подачі заготовок.

Отличительная особенность чеканочного пресса — шестизвенный кривошипно-коленный механізм приводу ползуна (рис.), верхнее звено колена которого соединено со станиной, а нижнее — з ползуном. Такой механізм при малом крутящем моменте на приводном кривошипном валу развивает большое усилие в кінці робочого ходу ползуна. Чеканочный пресс применяют усилием примерно до 40 Мн (4000 mc).

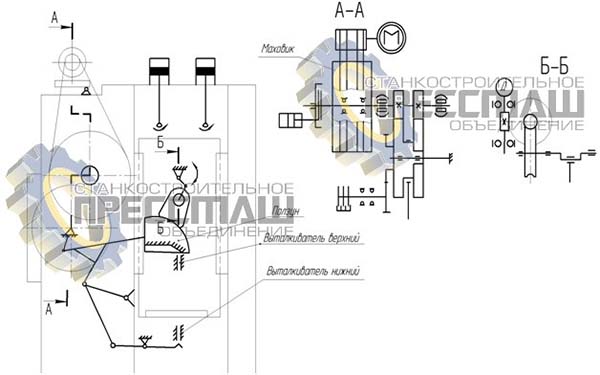

КБ8336 Кінематична схема чеканочного пресса

Кінематична схема чеканочного пресса:

станина
верхнее звено колена
шатун
кривошип
нижнее звено колена
ползун
штамп

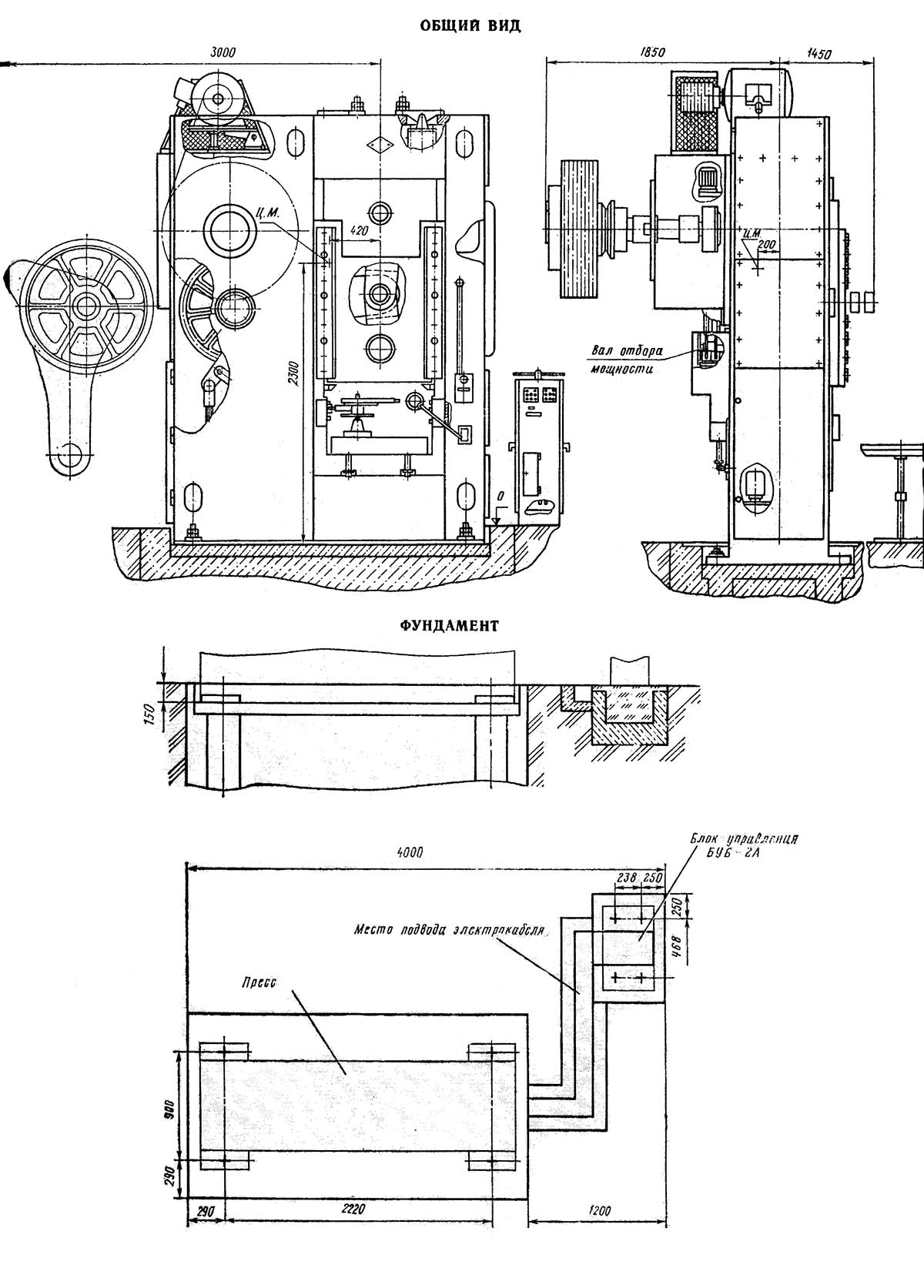

Габаритные розміри робочого простору кривошипно-коленного чеканочного пресса КБ8340

Габаритные розміри робочого простору пресса КБ8340

Габаритные розміри робочого простору чеканочного пресса КБ8340. Дивитись у збільшеному масштабі

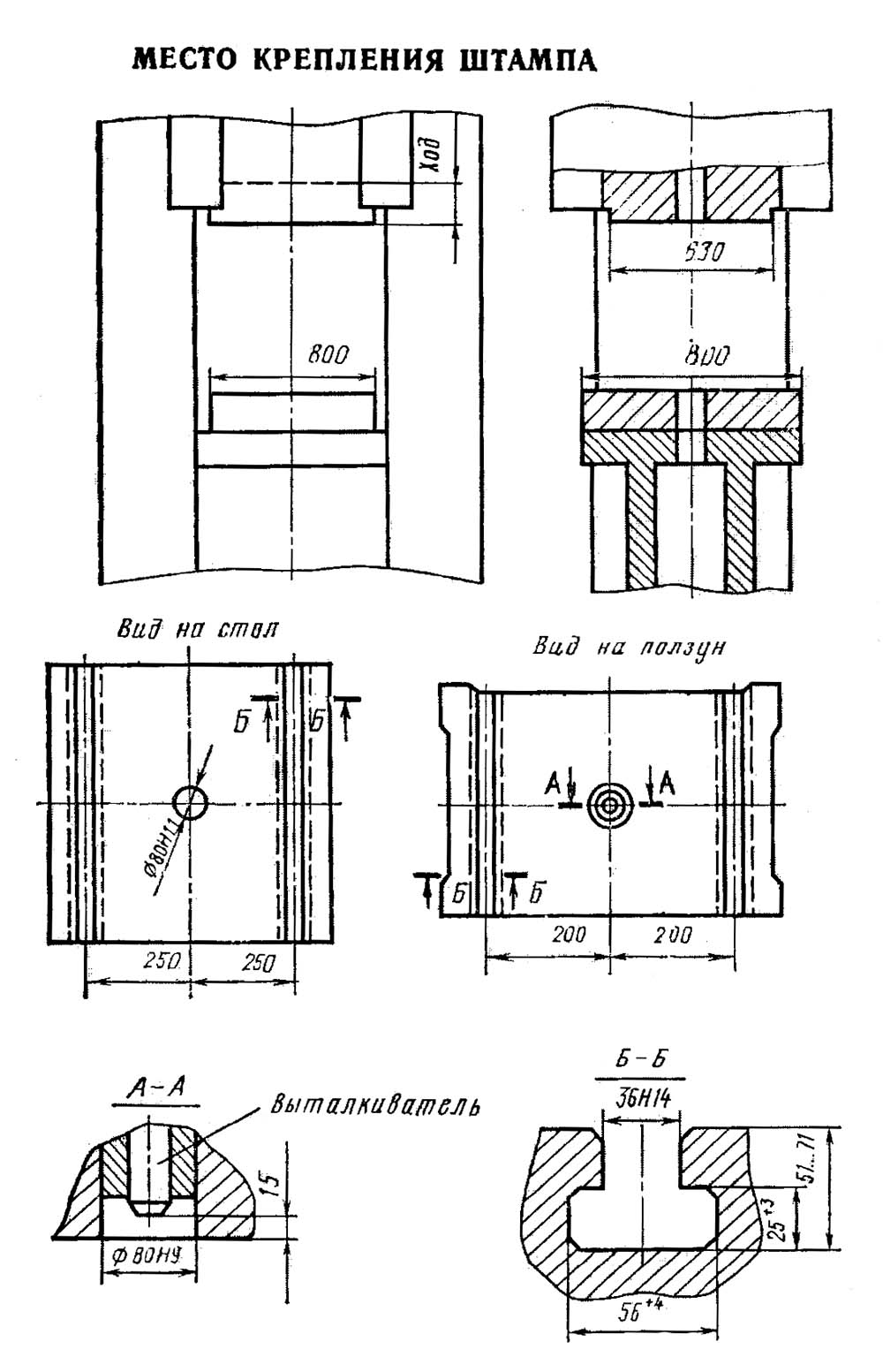

Место крепления штампа кривошипно-коленного чеканочного пресса КБ8340

Место крепления штампа кривошипно-коленного пресса КБ8340

Место крепления штампа чеканочного пресса КБ8340. Дивитись у збільшеному масштабі

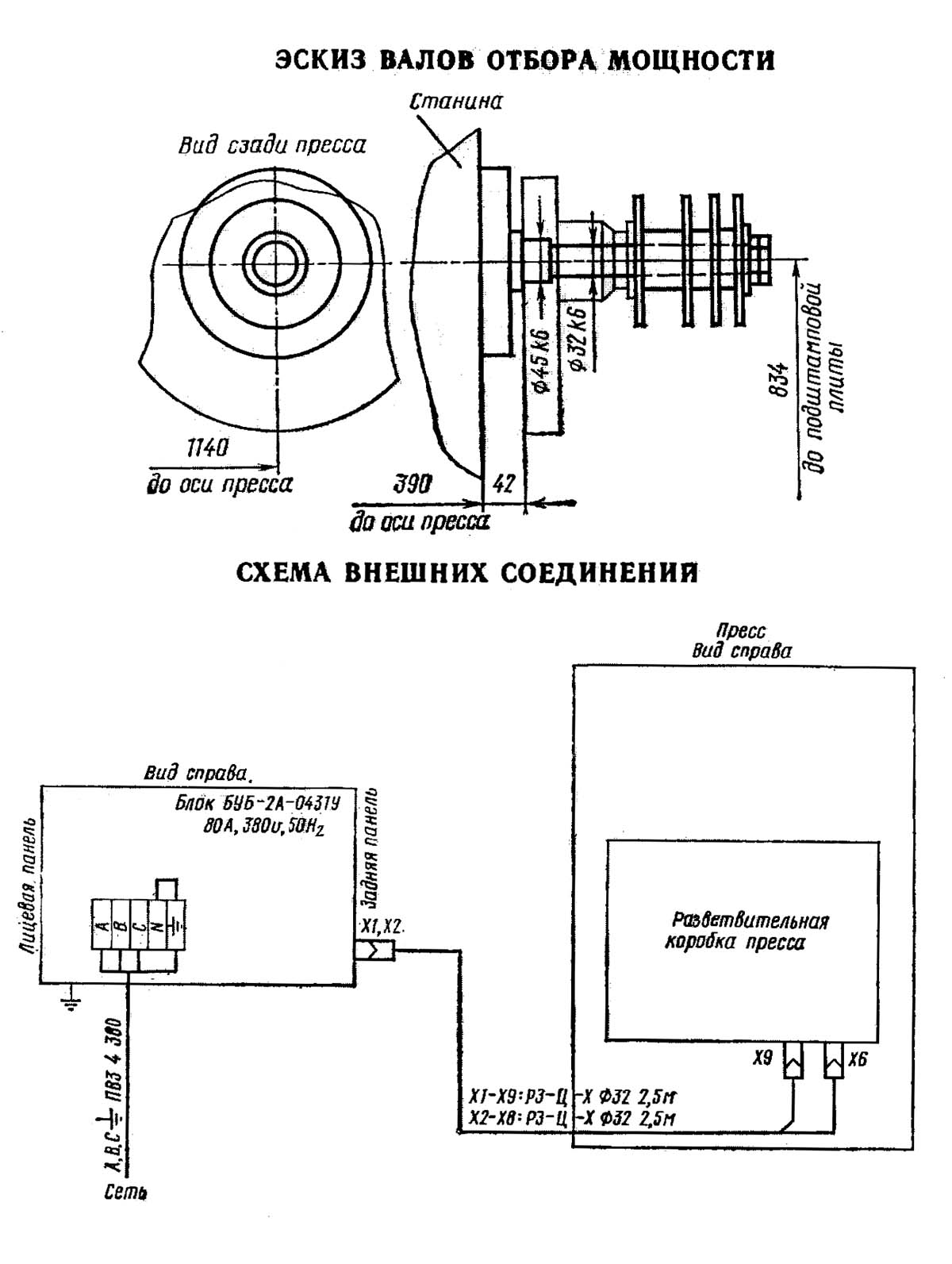

Ескіз валов отбора мощности чеканочного пресса КБ8340
