КД2132 Пресс однокривошипный простого дії открытый
схеми, опис, характеристики

Відомості про виробника однокривошипного пресса КД2132

Производителем пресса КД2132 являются:

• ПрессМаш, ООО Станкостроительное Объединение, г. Москва
• Долина, ПАО Кувандыкский завод КПО г. Кувандык Оренбургская обл.

КД2132 Пресс однокривошипный простого дії двостоєчний открытый. Назначение, область применения

Механический пресс КД2132 является аналогом однокривошипных прессов КВ3132, КГ2132.

Пресс однокривошипный КД2132 открытый ненаклоняемый простого дії номинальным усилием 1600 кН (160 тс), предназначен для вырубки, обрезки, гибки, неглубокой вытяжки, пробивки і других штамповочных операций. Може встраиваться в автоматические линии, комплексы, оборудования, предназначенные для механизации і автоматизации производственных процессов. Применяется в заготовительных цехах предприятий автомобильной, тракторной, приборостроительной, радиоелектронной і других отраслей з крупносерийным і массовым характером производства.

Пресс КД2132 універсальний з цельносварной станиной из листового проката, підвищеної жесткости, что позволяет получать детали повышенного качества. Внутренние напряжения в сварных швах стабилизированы термической обработкой. Стол станины имеет увеличенные розміри окна для проваливания изготовленных деталей.

Принцип роботи і особливості конструкції пресса КД2132

Привід пресса КД2132 двухступенчатый (клиноременная і зубчатая передачи) з расположением валов перпендикулярно фронту пресса. Зубчасті колеса помещены в специальном отсеке станины. Привід представляет собой совокупность передач (клиноременной і зубчатой), при помощи которых крутящий момент от електродвигуна через приемный вал передається на главный вал і далее преобразуется в возвратно-поступательное рух ползуна. Рабочие вузли машины приводятся в действие от електродвигуна через клиноременную передачу.

Муфта пневматическая фрикционная многодискова, жестко сблокированная з тормозом. Большой диаметр регулировки ходу ползуна і межштампового расстояния обеспечивает широкую универсальность пресса. Муфта і тормоз з фрикционными дисками з металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду. Керування муфтой і тормозом кривошипных прессов КД2132 (160 тонн) - електропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульті, а также от педали. Ползун имеет восемь удлиненных направляючих поверхностей і увеличенные в плане розміри, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом.

Пресс соответствует условиям безопасности роботи обслуживающего персонала, имеет соответствующие блокировки, удобен в експлуатации.

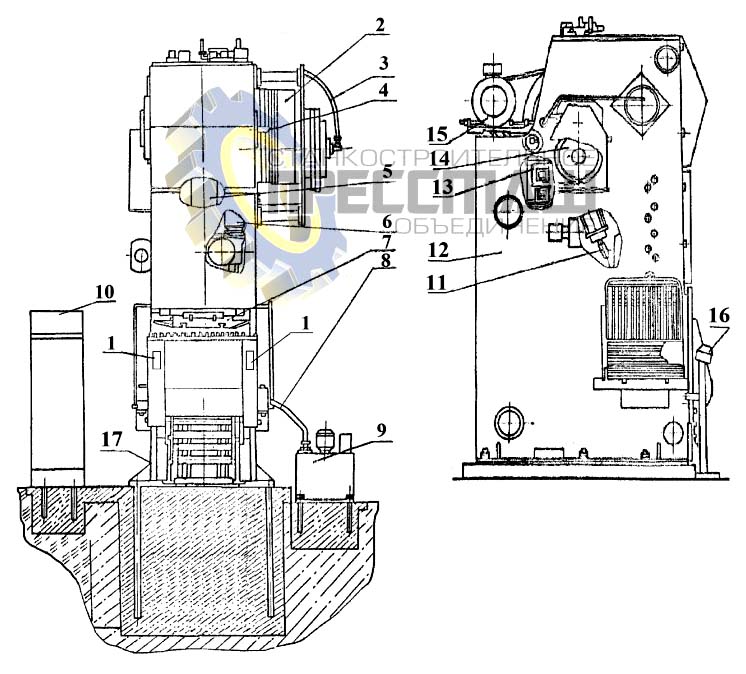

КД2132 общий вигляд однокривошипного пресса

Загальний вигляд однокривошипного пресса КД2132

1. фотозащита;
2. вал приемный;
3. установка пневмооборудования;
4. пневмоцилиндр;
5. вал главный;
6. механізм регулировки ползуна;
7. ползун;
8. маслопровод;
9. станція жидкой змазки;
10. електрический шкаф;
11. уравновешиватель ползуна;
12. станина;
13. механізм регулировки величины ходу полузна;
14. привід средств механизации і командоаппарата;
15. привод;
16. пульт керування;
17. установка пневматической подушки.

КД2132 изображение однокривошипного пресса

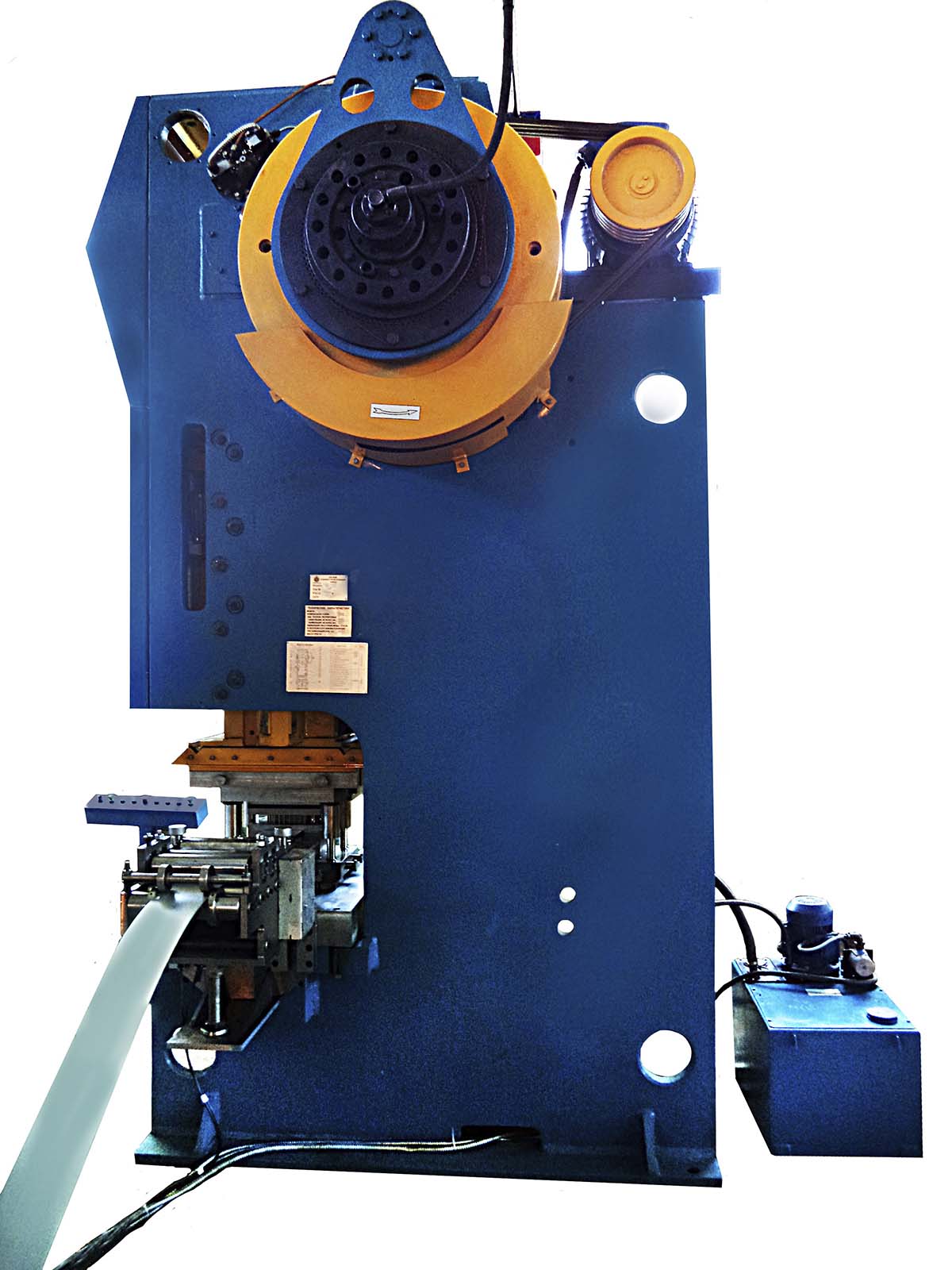

Фото однокривошипного пресса кд2132

Фото однокривошипного пресса кд2132

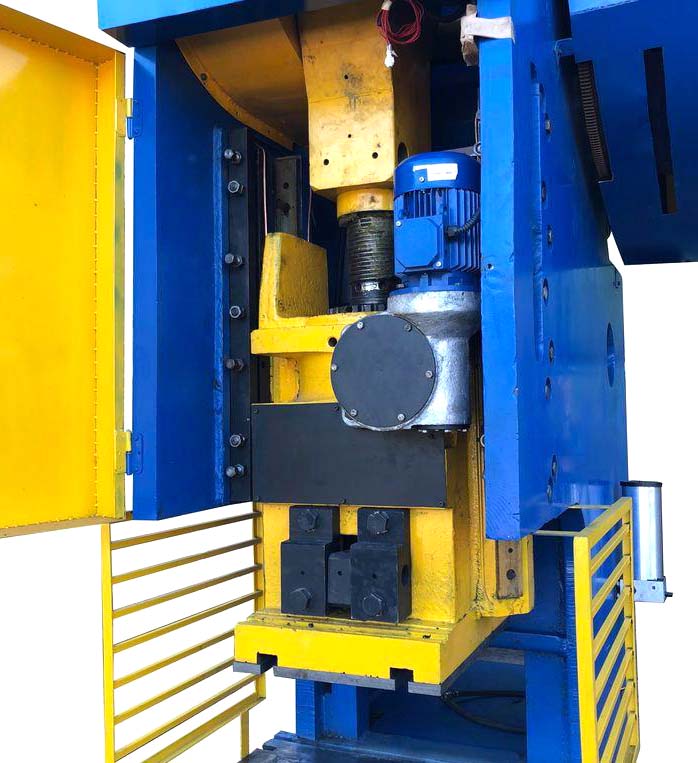

Фото однокривошипного открытого ненаклоняемого пресса КД2132. Дивитись у збільшеному масштабі

Фото однокривошипного пресса кд2132

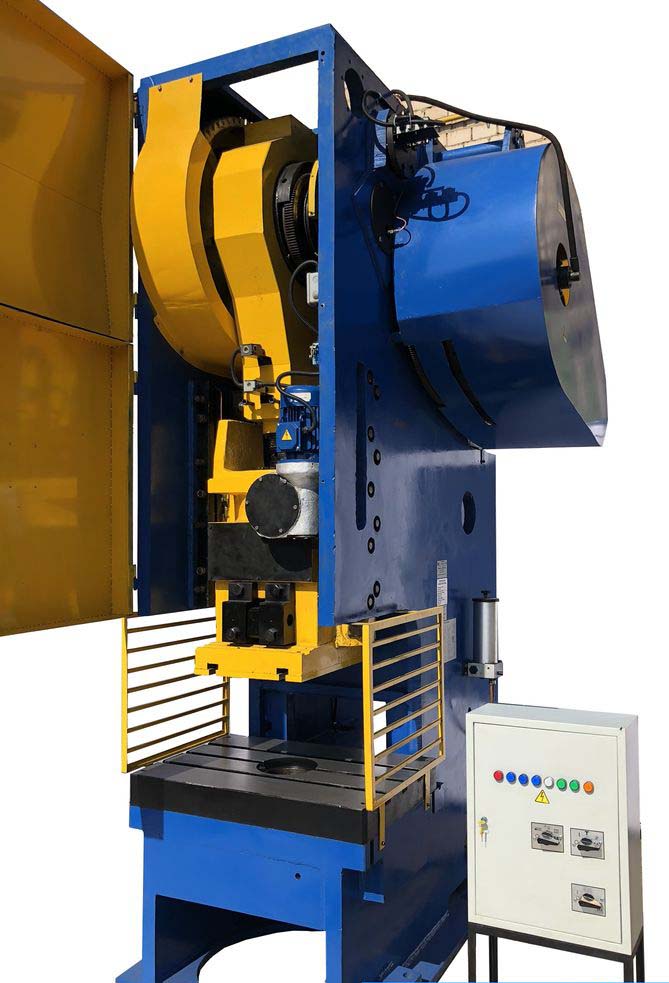

Фото однокривошипного открытого ненаклоняемого пресса КД2132. Дивитись у збільшеному масштабі

Фото однокривошипного пресса кд2132

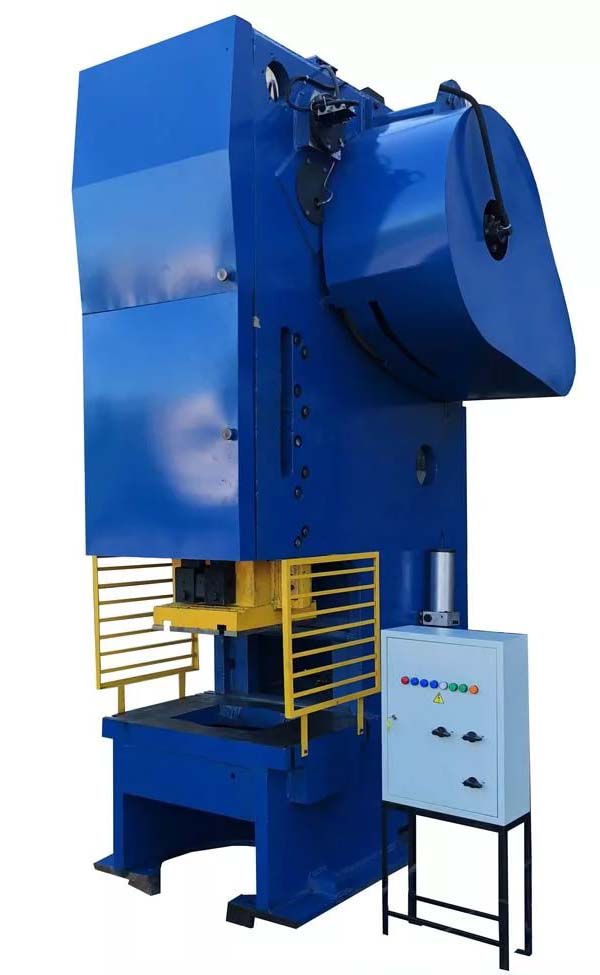

Фото однокривошипного открытого ненаклоняемого пресса КД2132. Дивитись у збільшеному масштабі

Фото однокривошипного пресса кд2132

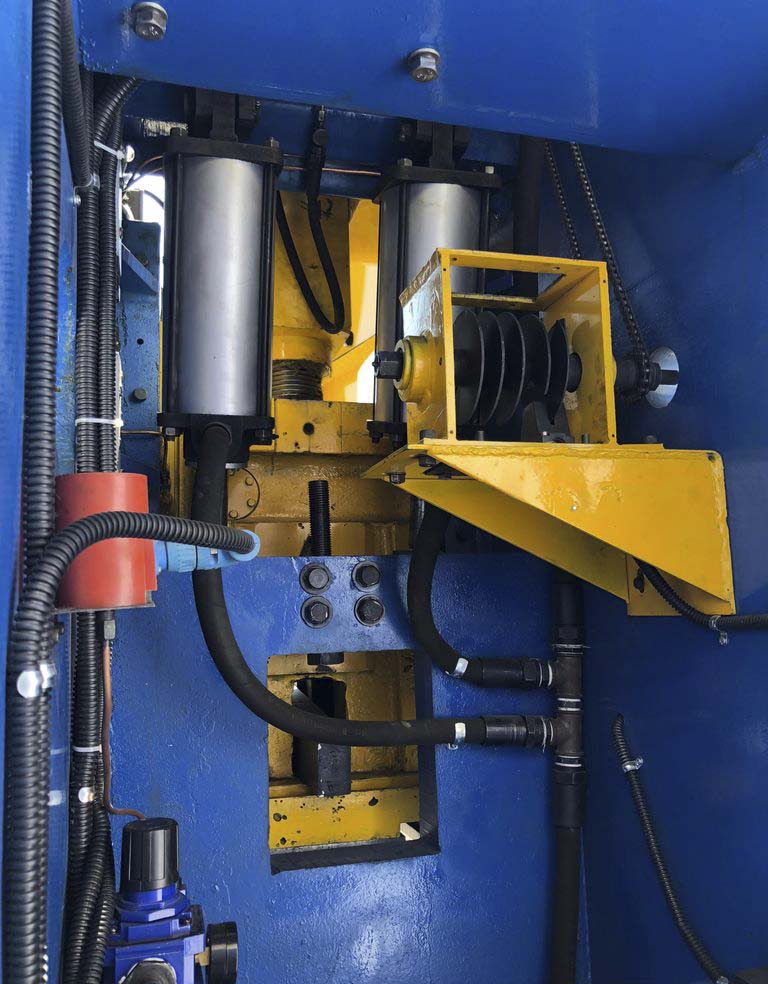

Фото однокривошипного открытого ненаклоняемого пресса КД2132. Дивитись у збільшеному масштабі

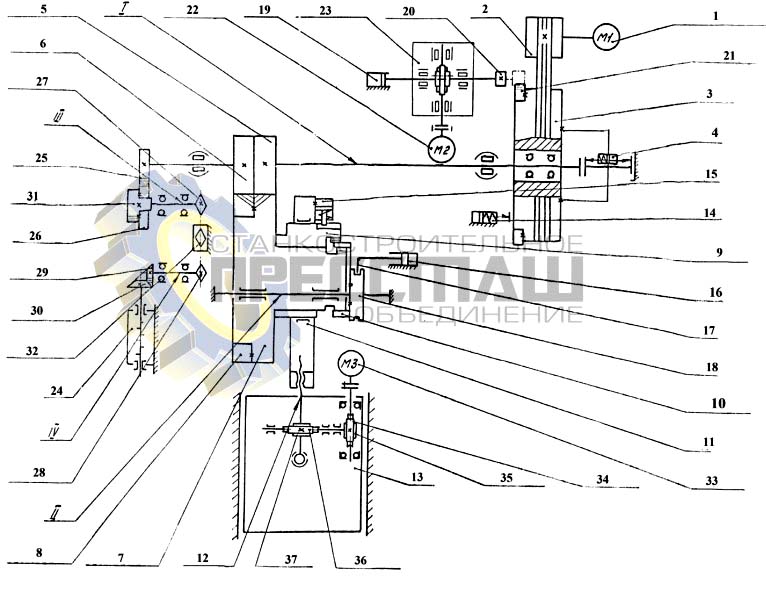

Схема кінематична однокривошипного пресса КД2132

Кінематична схема однокривошипного пресса кд2132

Кінематична схема однокривошипного пресса КД2132. Дивитись у збільшеному масштабі

Опис роботи пресса КД2132

Крутящий момент електродвигуна М1 (поз. 1) через шкив 2 і клиноременную передачу передається на маховик 3 і далее, при включенной муфте-тормозе 4 на вал приёмный I, на котором закреплены две спаренные косозубые шестерни 5 і 6.

Шестерни 5 і 6 передают крутящий момент на бугельное колесо 7 і установленное на нём зубчатое колесо 8. Бугельное колесо свободно вращается на оси II і имеет относительно оси обертання ексцентрическую поверхность. На ексцентрическую поверхность бугельного колеса 7 насажена ексцентриковая втулка 9, связанная з бугельным колесом посредством зубчатой муфты 10. На ексцентриковую втулку 9 насажен шатун 11, который черва шток 12 связан з ползуном 13.

Муфта-тормоз пресса 4, установленная на вале приёмном I, предназначена для периодического соединения постоянно вращающегося маховика 3 з ведомыми частинами пресса і периодического их торможения при непрерывно работающем електродвигателе М1.

Тормоз маховика 14 предназначен для быстрой остановки маховика 3 після отключения електродвигуна М1.

Изменение величины ходу ползуна осуществляется за счёт проворота бугельного колеса 7 относительно ексцентриковой втулки 9 при включенной муфте-тормозе 4. При етом з помощью пневмоцилиндра механізма стопорения 15, установленного на шатуне 11, стопорится ексцентриковая втулка 9; пневмоцилиндр 16, посредством вилки 17 і кольца 18, расцепляет зубчатую муфту 10 і ексцентриковую втулку 9; пневмоцилиндр 19 вводит в зацепление шестерню 20 з зубчатым венцом 21, жёстко установленным на маховике 3. Далее електродвигатель М2 (поз. 22) через червячный редуктор 23, шестерню 20, зубчатый венец 21, шестерни 5 і 6 проворачивает бугельное колесо 7 з ексцентрической поверхностью относительно ексцентриковой втулки 9. Изменяется суммарный ексцентриситет, т.е. величина ходу ползуна.

По окончании регулировки величины ходу ползуна пневмоциліндри 16 і 19 возвращаются в исходное положение, при етом зубчатая муфта 10 входит в зацепление з ексцентриковой втулкой 9 і бугельным колесом 7, а шестерня 20 отводится от зубчатого венца 21; пневмоцилиндр 15 расстопоряет ексцентриковую втулку 9.

На вал командоаппарата 24 вращение передаётся через шестерню 25, зубчатое колесо 26, вал Ш, звёздочки 27, 28, вал IV і колёса зубчасті 29, 30.

Зубчатое колесо 26 жёстко соединено з фланцем 31, предназначенным для приводу средств механизации. Механізм контроля натяжения ланцюги 32 отключает пресс при ослаблении или обрыве ланцюги цепной передачи.

Изменение величины штампового простору осуществляется електродвигуном М3 (поз. 33) через червячные пары 34, 35 і 36, 37, шток 12. Последний образует подвижное резьбовое соединение з шатуном 11, и, перемещаясь, изменяет положение ползуна 13 относительно стола станины.

Режими роботи однокривошипного открытого пресса КД2132:

• одиночный ход - кнопкове двуручное керування применяется при штамповке из штучных заготовок з загрузкой і выгрузкой вручную. Возможность керування от педали применяется при штамповке из листа, полосы или крупногабаритных заготовок, когда в процессе штамповки руки штамповщика держат заготовку;
• непрерывные ходы - передбачає только кнопкове керування і применяется при внедрении пресса в автоматическую линию штамповки;
• толчковый ход - применяется наладчиком при установці штампа;
• ручной проворот - применяется при наладке пресса, передбачає перемещение ползуна вращением приводу вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Керування прессом КД2132 кнопкове і педальное.

• кнопкове
• педальное

Смазка пресса КД-2132 жидкая циркуляционная комбинированная

Пресс оснащен следующим обладнанням:

• подвижное защитное ограждение рабочей зоны, сблокированное з рабочим ходом
• гідравлический предохранитель от перегрузок, предотвращающий поломку пресса при превышении номинального зусилля со световой сигнализацией на пульті керування вмонтирован в ползун
• пневматический уравновешиватель, предотвращающий самопроизвольное опускание ползуна
• електроблокировки, отключающие главный привід при падении давления воздуха ниже 0,4 МПа і давления в системе змазки меньше 0,25 МПа
• пневматическая подушка
• механізм регулировки величины ходу ползуна з пристрійм цифровой индикации

Надежность

Отдел ОТК Москваого станкостроительного завода проводит испытания кривошипного пресса КД2132 на соответствия норм точності і жесткости. По следующим основным показателям:

• Отклонение от плоскости: по поверхности стола, по поверхности ползуна;
• Отклонение от параллельности нижней поверхности ползуна поверхности стола;
• Отклонение от перпендикулярности ходу ползуна к поверхности стола;
• Радиальное і торцовое биение маховика;

Высокая надежность достигается, также, за счет применения комплектующих известных мировых фирм, которые зарекомендовали себя только з положительной стороны.

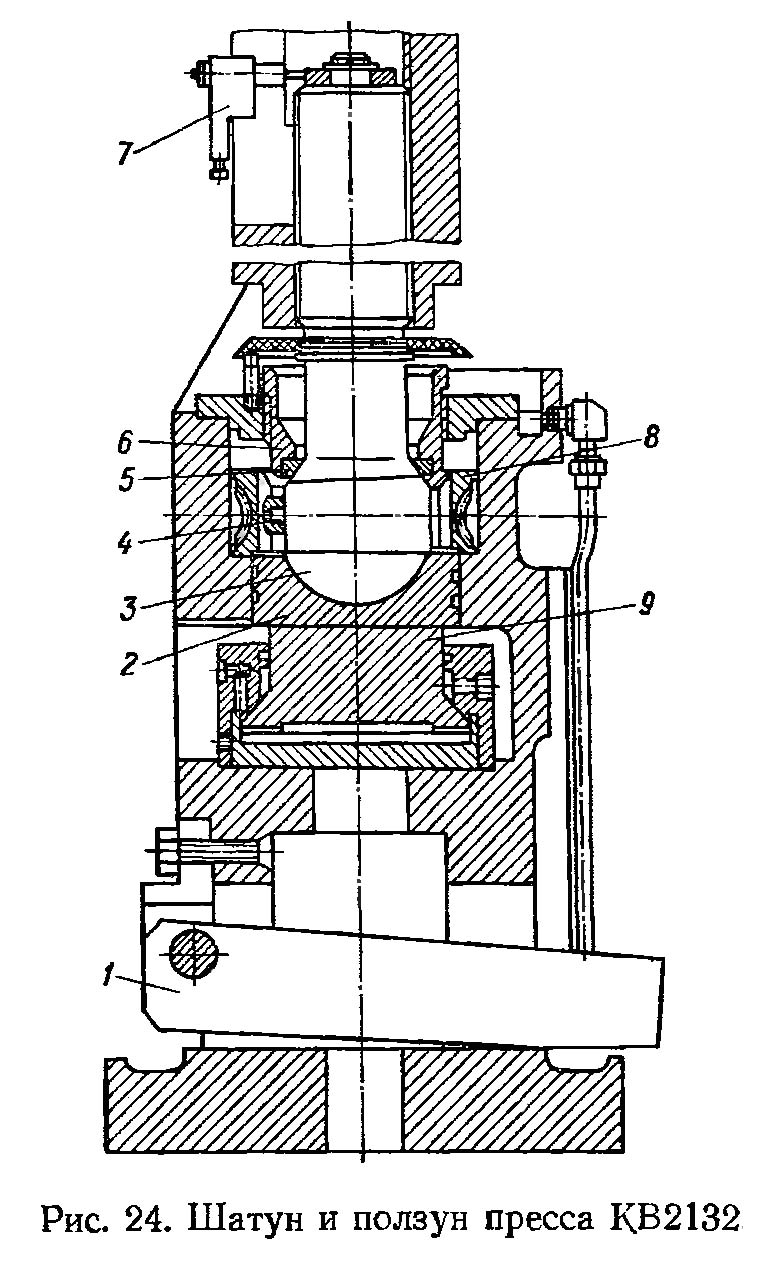

КД2132 шатун і ползун однокривошипного пресса

Шатун і ползун однокривошипного пресса кд2132

Шатун і ползун открытого кривошипного пресса КД2132 усилием 1600 кН, оснащенного механізмом регулювання штамповой высоты з индивидуальным приводом, приведены на рис. 24. От електродвигуна через двойную червячную передачу вращение передається червячному колесу 8 і от него через сухарь 4 — винту шатуна 3. На шатуне установлены два конечных выключателя, срабатывающие от перемещающейся з винтом шатуна планки 7 і ограничивающие нижний і верхний пределы регулювання. Шаровое соединение регулируют вращением гайки 6, в результате чего достигается необходимый зазор между головкой гвинта шатуна 3, подпятником 2 і вкладышем 5. Подпятник опирается либо на гідропредохранитель 9, либо на установленный вместо гідропредохранителя стакан со срезной шайбой. В нижней частини расположена планка выталкивающего пристроя 1.

КД2132 Пресс кривошипный простого дії двостоєчний открытый. Відеоролик.

Технічні характеристики пресса КД2132

Наименование параметра	К2132	КВ2132	КД2132	КГ2132
Основні параметри
Номинальное усилие пресса, кН (т)	1600 (160)	1600 (160)	1600 (160)	1600 (160)
Наибольший ход ползуна (штока), мм	25..160	25..160	25..160	25..160
Путь номинального зусилля до нижней мертвой точки (НМТ), мм	8	5
Частота ходов ползуна непрерывных, 1/мин	50	71	71	71
Частота ходов ползуна одиночных от кнопки, 1/мин		28	28
Розміри стола, мм	1000 х 670	1000 х 670	1000 х 670	1000 х 670
Розміри отверстия в столе, мм	480 х 320	480 х 320	480 х 320
Диаметр отверстия в столе, мм	420	420	420
Наибольшее расстояние между столом і ползуном в его нижнем положении - закрытая высота пресса, мм	480	480	480	480
Расстояние от оси штока до станины (вылет), мм	360	360	360
Величина регулировки расстояния между столом і ползуном, мм	120	120	120	120
Расстояние между стойками станины в свету, мм	480	480	480
Толщина подштамповой плиты, мм	120	120	120	110
Блок керування бесконтактный, мм	БУБ-2
Максимальный ход выталкивателя в ползуне, мм
Высота стола над уровнем пола, мм
Тип муфты тормоза	ПневмоФрикц ЖесткоСблок
Електроустаткування
Количество електродвигателей		4
Електродвигун головного приводу (М1), кВт (об/мин)	15 (700)	19		16
Електродвигун приводу насоса змазки (М2), кВт
Електродвигун приводу регулировки штампового простору (М3), кВт
Електродвигун приводу регулировки ходу ползуна (М4), кВт
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	2340 х 2100 х 3650	2340 х 2100 х 3700	2340 х 2100 х 3700	2100 х 2340 х 3700
Масса пресса, кг	14135	14000	14000	12300
