Відомості про виробника резьбонакатного верстата А9521

Производителем резьбонакатного верстата А9521 является Азовский завод кузнечно-прессовых автоматов, АЗКПА, основанный в 1947 году.

Завод производил, также, более мощные резьбонакатные машины: AA9521.02 (125 кН), AA9521.03 (125 кН), A9524 (250 кН), A9526 (360 кН), A9527 (500 кН).

Верстати, выпускаемые предприятием: Азовский завод кузнечно-прессовых автоматов, АЗКПА

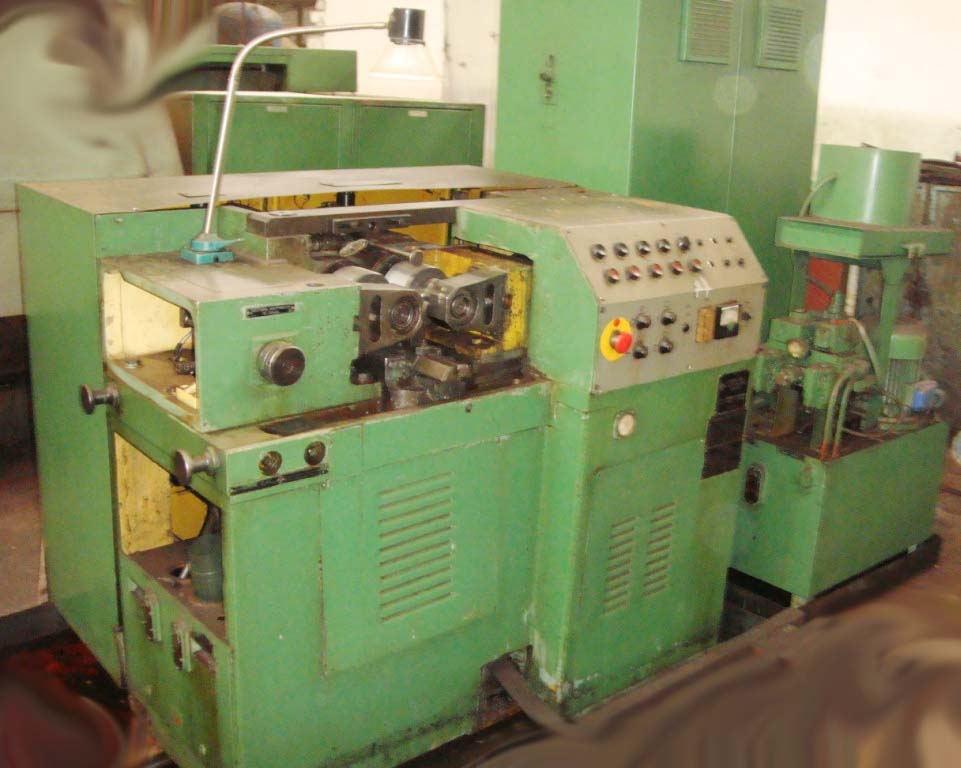

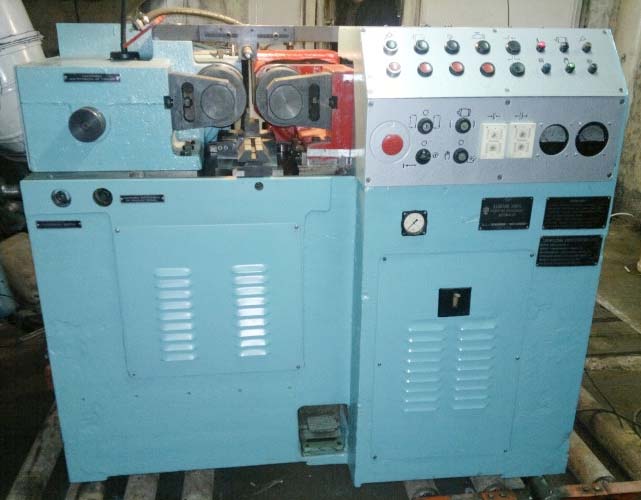

А9521 Верстат профиленакатный двухроликовый напівавтомат. Назначение і область применения

Профиленакатный двухроликовый напівавтомат является универсальной машиной, предназначенной для получения различных профилей, точных крепежных, трапецеидальных і других резьб, мелкомодульных червяков, рифлений, обкатки (калибровки) цилиндрических і сферических тел пластическим деформированием — накатыванием при работе в напівавтоматическом цикле з ручной подачей заготовок.

Полуавтомат А9521 предназначен для холодного накатывания различных профилей (точных метрических, трапецеидальных і других резьб, мелкомодульных червяков), обкатки (калибровки) цилиндрических і сферических тел.

Профиленакатный напівавтомат А9521 применяется в метизных цехах предприятий различных отраслей промышленности. Може работать в составе автоматических линий.

Принцип роботи і особливості конструкції верстата А9521

Процесс накатки происходит при одновременном принудительном радиальном вращении роликов і горизонтальном перемещении одного из них.

Профили образуются за счет пластической деформации материала заготовки при вдавливании в нее выступов профиля инструмента.

Цикл роботи верстата А9521 напівавтоматический или автоматический, подача заготовок осуществляется вручную. Верстат може быть оснащен загрузочным пристрійм і превращен в автомат.

Конструкція сборочных единиц і деталей напівавтоматов передбачає удобную і быструю разборку-сборку при ремонтi.

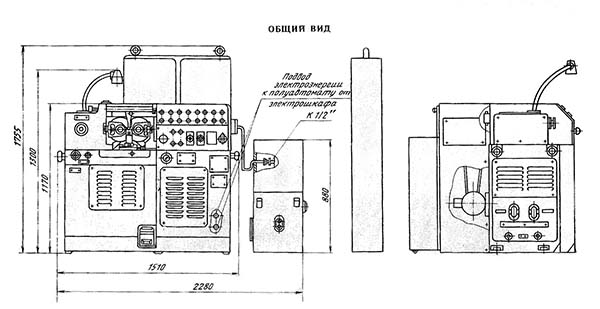

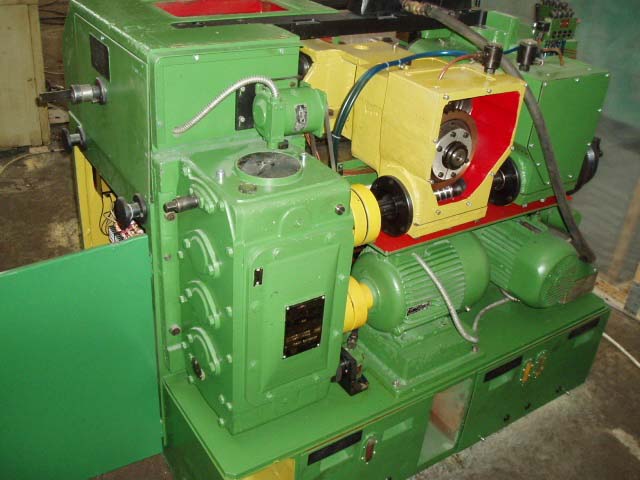

Станина сварная, коробчатой формы. На верхней плите установлены две силовые головки, одна из них — нерухома.

В головках смонтированы приводные шпиндели, на шейках которых размещены резьбонакатные ролики. Осевое перемещение подвижной головки і создание технологического зусилля накатывания осуществляется з помощью гідроцилиндра. Шпиндели получают вращение от електродвигуна постоянного тока через клиноременную і зубчатую передачи. Плита з електродвигуном постоянного тока обертання і ходу подвижной головки — бесступенчатые. Возможен варіант исполнения напівавтомату з приводом от електродвигуна переменного тока.

В верхней левой частини станины расположены механізмы увімкнення муфты і ручного поворота шпинделя нерухомою головки при совмещении резьбонакатных роликов по профилю різьби. Для совмещения торцев резьбонакатных роликов имеется спеціальний механізм, состоящий из маховика, штанги, рычага.

Циркуляционная смазка напівавтомату і система охлаждения рабочей зоны обеспечивают нормальную работу всех вузлів і деталей.

Режими роботи:

наладочный
напівавтоматический
автоматический

Керування кнопкове.

Полуавтомат изготавливается по ТУ2-041-563—84.

Разработчик — Азовский завод кузнечно-прессовых автоматов.

Резьбонакатный автомат

Резьбонакатный автомат, предназначен для накатывания (выдавливания) наружной різьби в холодном состоянии на сплошных цилиндрических заготовках.

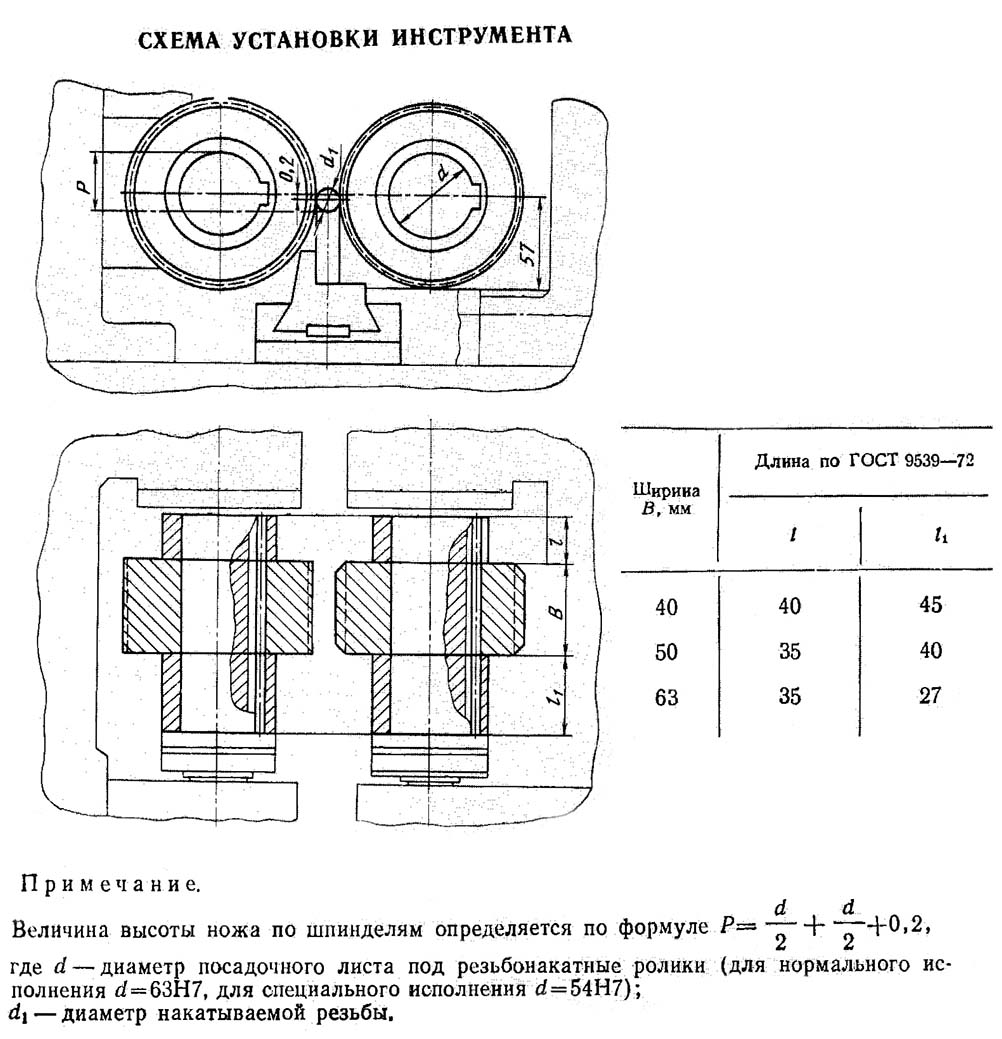

Резьбонакатный автомат обычно имеет 2 накатных ролика з винтовой нарезкой, соответствующей профилю накатываемой різьби, которые при накатывании різьби вращаются в одном направлении з одинаковой частотой.

Заготовка устанавливается между роликами на упор, один из роликов подаётся в радиальном направлении до вдавливания в заготовку на заданную глубину, соответствующую высоте профиля різьби, затем осуществляется калибрование різьби (обкатка без радиальной подачі). После окончания накатывания ролик отходит в исходное положение, готовая деталь выталкивается в приёмный бункер.

Разность средних диаметров роликов не должна превышать 0,03..0,05 мм во избежание ковзання заготовки і искажения накатанного профиля.

На некоторых Резьбонакатных автоматах резьба образуется резьбонакатными плоскими плашками.
