2Г125 Верстат вертикально-свердлильний універсальний одношпиндельний
Опис, характеристики, схеми

Відомості про виробника свердлильного верстата 2Г125

Виробник вертикальних свердлильних верстатів моделі 2Г125 - Красномовний верстатобудівний завод ім. Фрунзе , Луганська область Кремінський р-н, с. Красноріченське.

2Г125 Верстат вертикально-свердлильний універсальний одношпиндельний. Призначення та сфера застосування

Верстат вертикально-свердлильний 2Г125 замінив у виробництві застарілу модель 2Б125

Верстат універсальний вертикально-свердлильний 2Г125 , з умовним діаметром свердління 25 мм, використовується на підприємствах з одиничним та дрібносерійним випуском продукції та призначені для виконання наступних операцій: свердління, розсвердлювання, зенкування, зенкерування, розгортання та підрізування торців ножами.

Межі чисел оборотів та подач шпинделя дозволяють обробляти різні види отворів на раціональних режимах різання.

Наявність на верстатах 2Г125 механічної подачі шпинделя при ручному керуванні циклами роботи.

Допускає обробку деталей у широкому діапазоні розмірів з різних матеріалів з використанням інструменту з високовуглецевих та швидкорізальних сталей та твердих сплавів.

Верстати 2Г125 забезпечені пристроєм реверсування електродвигуна головного руху, що дозволяє робити на них нарізування різьблення машинними мітчиками при ручній подачі шпинделя.

У верстаті передбачено автоматичне відключення подачі під час досягнення необхідної глибини обробки, а також автоматичне реверсування шпинделя при нарізанні різьблення.

Клас точності верстата Н.

Шорсткість обробленої поверхні при свердлінні Rz 40.

Категорія розміщення 4 за ГОСТ 15150-69.

Розробник – Одеське спеціальне конструкторське бюро спеціальних верстатів (СКБРС).

Аналоги вертикально-свердлильних верстатів 2Г125

МН25Н-01 - Ø20 - виробник Молодечненський верстатобудівний завод МСЗ, РУП

2Н125Л, МН25Л - Ø25 - виробник Молодечненський верстатобудівний завод МСЗ, РУП

2Т125 - Ø25 - виробник Гомельський завод верстатних вузлів, РУП

Z4025-2 - Ø25 - виробник Guangzhou Pearl River Machine Tool Works Co., Ltd Китай

Z5025-1A, Z5025-1B, Z5025-3A, Z5025-3B - Ø25 - виробник Guangzhou Pearl River Machine Tool Works Co., Ltd Китай

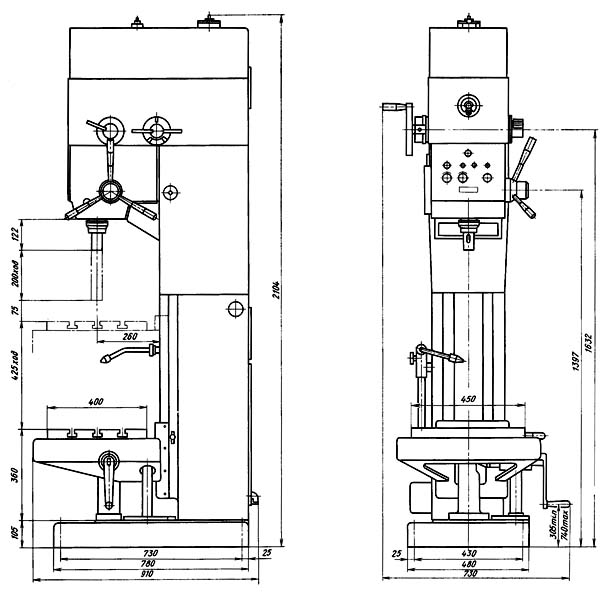

Габарит робочого простору свердлильного верстата 2Г125

Габарит робочого простору свердлильного верстата 2г125

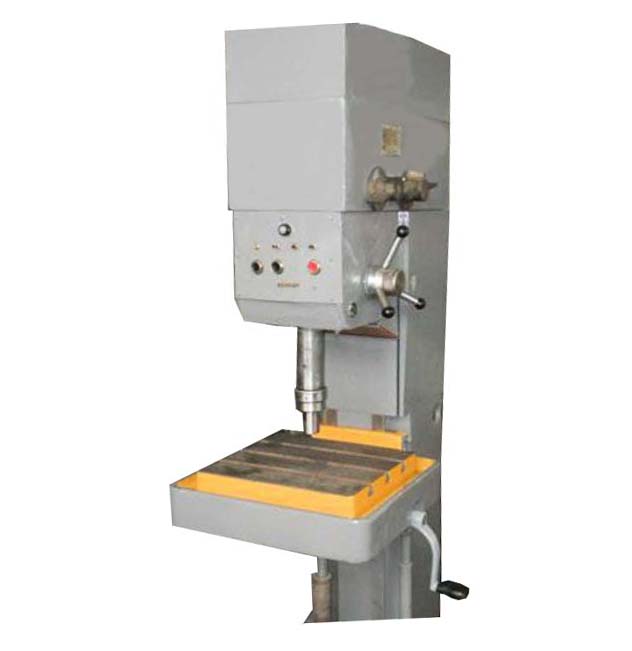

Загальний вигляд свердлильного верстата 2Г125

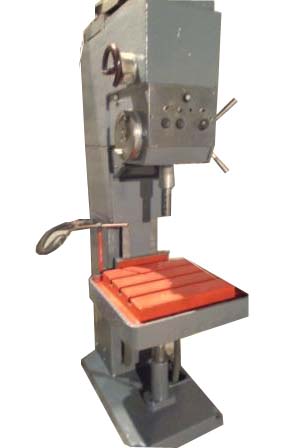

Фото свердлильного верстата 2г125

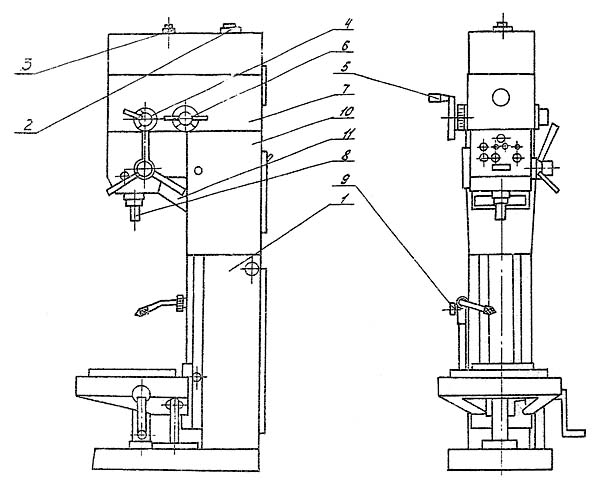

Розташування складових частинин свердлувального верстата 2Г125

Розташування складових частинин свердлильного верстата 2г125

Позначення складових частинин свердлильного верстата 2Г125

1. Колона, плита, стіл - 2Г125.10.000
2. Привід – 2Г125.18.000
3. Коробка швидкостей та подач - 2Г125.20.000
4. Механізм керування коробкою швидкостей – 2Г125.21.000
5. Механізм керування варіатором – 2Г125.22.000
6. Механізм керування коробкою подач - 2Г125.31.000
7. Головка – 2Г125.40.000
8. Шпиндель - 2Г125.50.000
9. Охолодження – 2Г125.80.000
10. Електроустаткування - 2Г125.90.000
11. Світильник - 2Г125.93.000

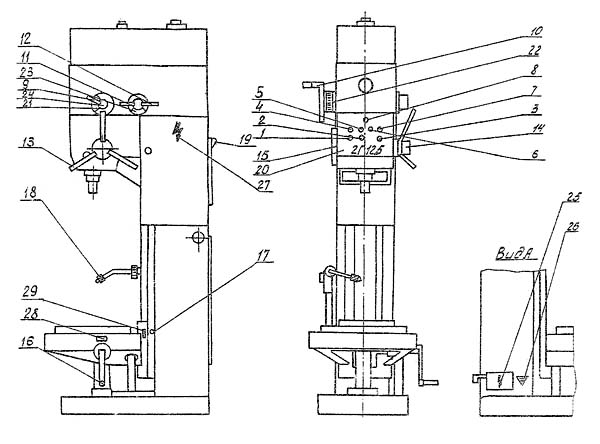

Розташування органів керування свердлильним верстатом 2Г125

Розташування органів керування свердлильним верстатом 2г125

Перелік органів керування свердлильного верстата 2Г125

1. Кнопка "Пуск праворуч"
2. Кнопка "Пуск вліво"
3. Кнопка "Стоп"
4. Вимикач місцевого освітлення
5. Вмикач охолодження
6. Перемикач "Свердління-нарізання різьблення"
7. Вимикач провороту шпинделя при перемиканні швидкостей та подач
8. Лампа сигнальна "Мережа"
9. Рукоятка встановлення частоти обертання шпинделя
10. Маховик керування варіатором
11. Рукоятка установки подачі
12. Рукоятка установки подачі
13. Штурвал механізму ручної подачі
14. Кнопка вмикання ручної подачі
15. Лімб для відліку та налаштування величини ходу шпинделя
16. Рукоятка переміщення столу
17. Рукоятка затиску столу
18. Край охолодження
19. Вступний вимикач

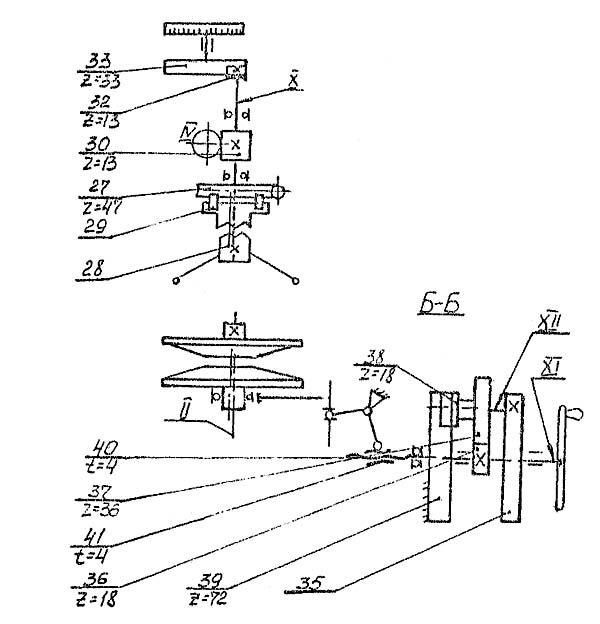

Кінематична схема свердлильного верстата 2Г125

Кінематична схема свердлильного верстата 2г125

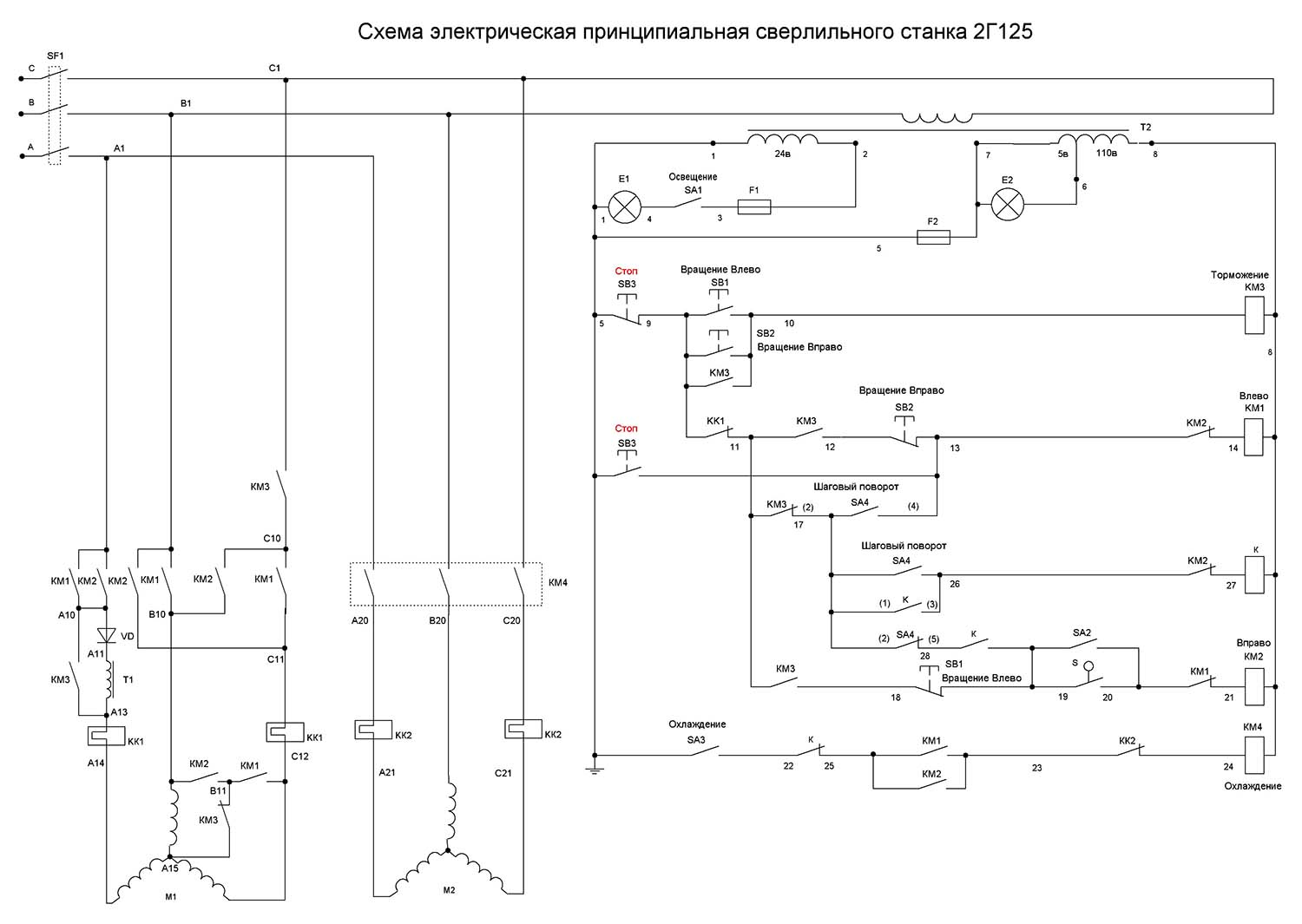

Електрична схема свердлильного верстата 2Г125

Електрична схема свердлильного верстата 2Г125

Електрична схема свердлувального верстата 2Г125. Дивитись у збільшеному масштабі

Технічні характеристики верстата 2Г125

Найменування параметру	2B125	2G125
Основні параметри верстата
Найбільший діаметр свердління сталі 45, мм	25	25
Найбільший діаметр нарізування різьблення сталі 45, мм		24
Найменша та найбільша відстань від торця шпинделя до столу, мм	700	75..700
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	250	260
Робочий стіл
Максимальне навантаження на стіл (по центру), кг
Розміри робочої поверхні столу, мм	400 x 350	400 х 450
Число Т-подібних пазів Розміри Т-подібних пазів	3	3
Найбільше вертикальне переміщення столу (вісь Z), мм	400	425
Шпиндель
Найбільше переміщення (хід) шпинделя, мм	200	200
Переміщення шпинделя на один поділ лімба, мм
Частота обертання шпинделя, об/хв	165..2130	63..2000
Кількість швидкостей шпинделя	3 х Б/С	16 х Б/с
Найбільший допустимий момент, що крутить, Нм
Конус шпинделя	Морзе 3	Морзе 3
Механіка верстата
Число ступенів робочих подач шпинделя	Б/с	Б/с
Межі вертикальних робочих подач на один оборот шпинделя, мм	0,104...0,837	0,1...1,6
Найбільша допустима сила подачі, кН	9	9
Динамічне гальмування шпинделя
Привід
Електродвигун приводу головного руху, кВт (об/хв)	3,0 (1430)	2,2
Електронасос охолоджувальної рідини	ПА-22
Стендовий калібр
Габарити верстата, мм	950 х 650 х 2460	730 х 910 х 2105
Маса верстата, кг	880	750
