СМТ-1 Верстат токарно-гвинторізний настільний
схеми, опис, характеристики

Відомості про виробника токарного верстата СМТ-1

Виробник та розробник токарного верстата моделі СМТ-1 - Хабарівський верстатобудівний завод .

Хабаровський верстатобудівний завод у різні роки випускав, також, моделі 1Е140 (1Е125), 1П140 (1П125, 1П165), 1Г140П (1Г125П, 1Г165П), 1І140П (1І125П, 1І16).

СМТ-1 Верстат токарно-гвинторізний настільний. Призначення, сфера застосування

Верстат малогабаритний широкоуніверсальний токарно-гвинторізний настільного типу СМТ-1 призначений для виконання різних токарних робіт у патроні, центрах та паводковому патроні.

Велика кількість приладдя, що поставляється зі верстатом, роблять його широкоуніверсальним і дозволяють виробляти:

• Свердління
• Нарізку різьблення мітчиком, плашкою і різцем
• Можливе фрезерування, розточування, шліфування

Верстат призначений для пересувних майстерень, у тому числі суднових, навчальних центрів.

Приладдя верстата

• Люнет рухливий
• Люнет нерухомий
• Свердлильно-фрезерний пристрій
• Тиски
• Патрон повідковий
• Державка для нарізування різьблення
• Стіл інструментальний
• Пристрій для деревообробки
• Комплект металорізального інструменту

Загальний вигляд токарно-гвинторізного верстата СМТ-1

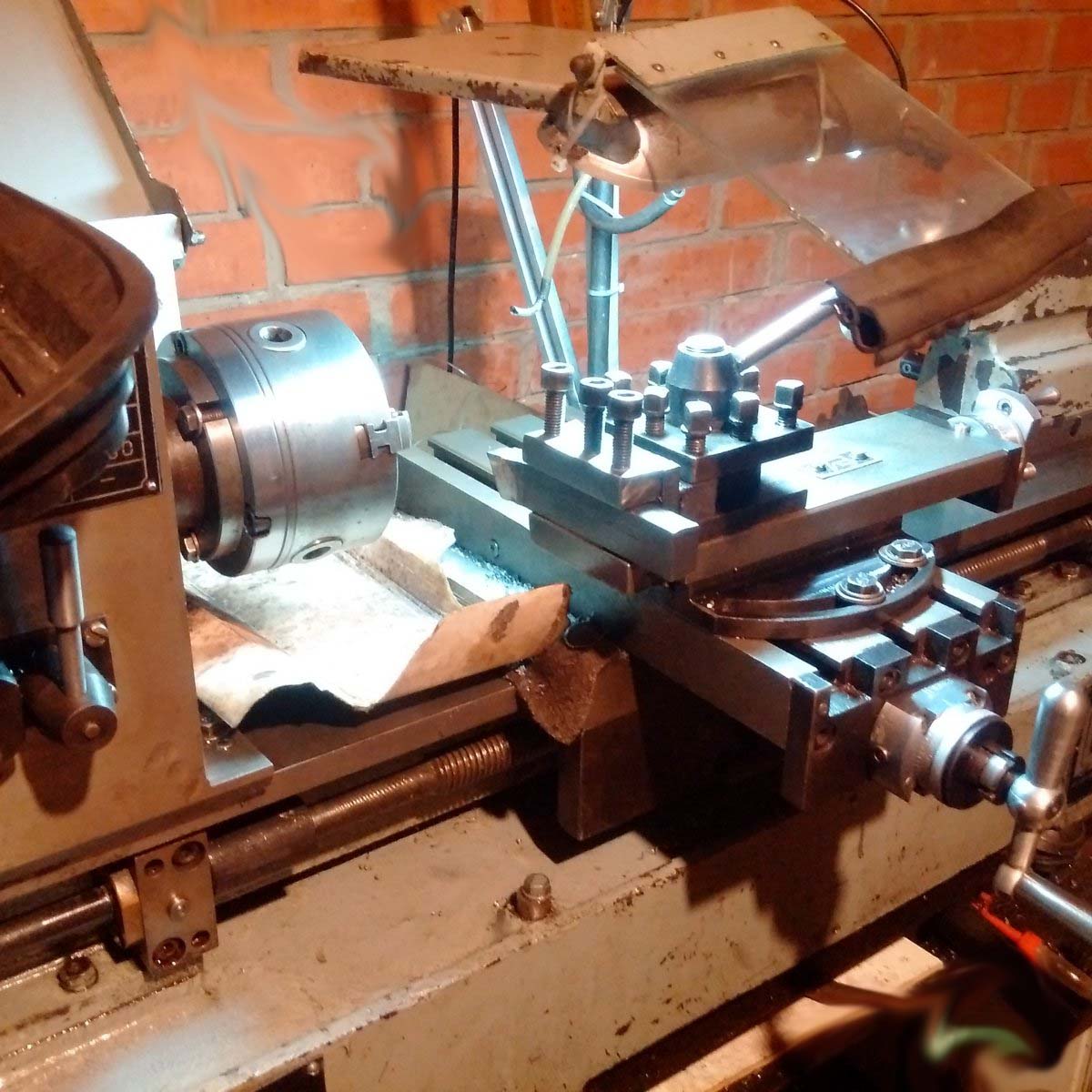

Фото токарно-гвинторізного верстата СМТ-1

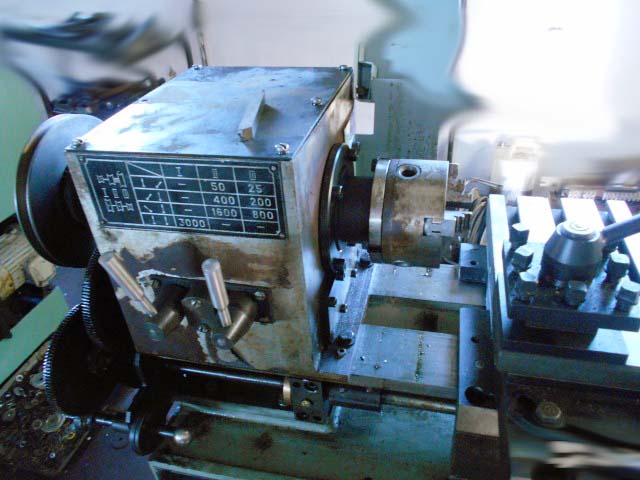

Передня бабка токарно-гвинторізного верстата СМТ-1. Дивитись у збільшеному масштабі

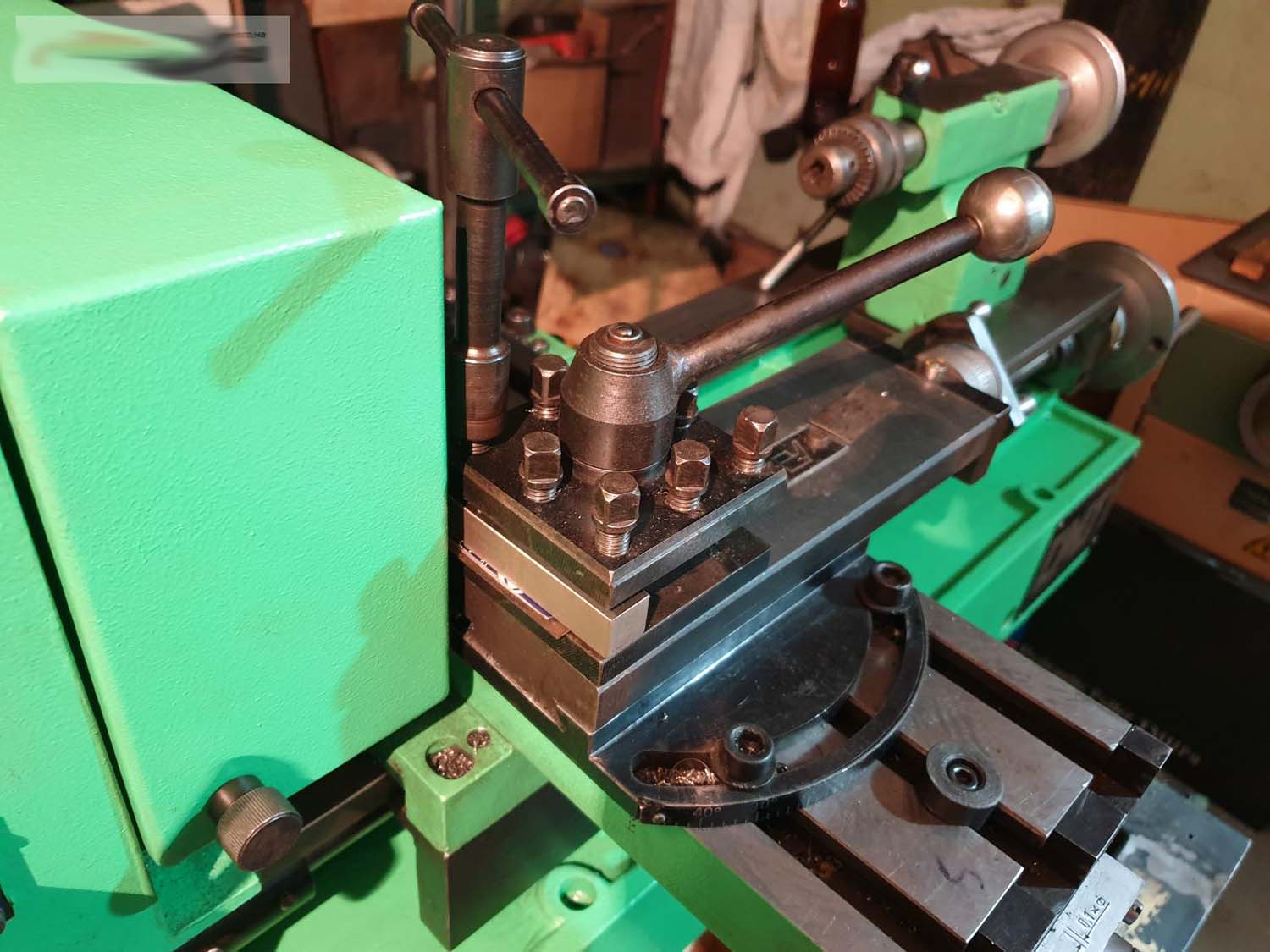

Фото токарно-гвинторізного верстата СМТ-1

Передня бабка токарно-гвинторізного верстата СМТ-1. Дивитись у збільшеному масштабі

Фото токарно-гвинторізного верстата СМТ-1

Передня бабка токарно-гвинторізного верстата СМТ-1. Дивитись у збільшеному масштабі

Фото токарно-гвинторізного верстата СМТ-1

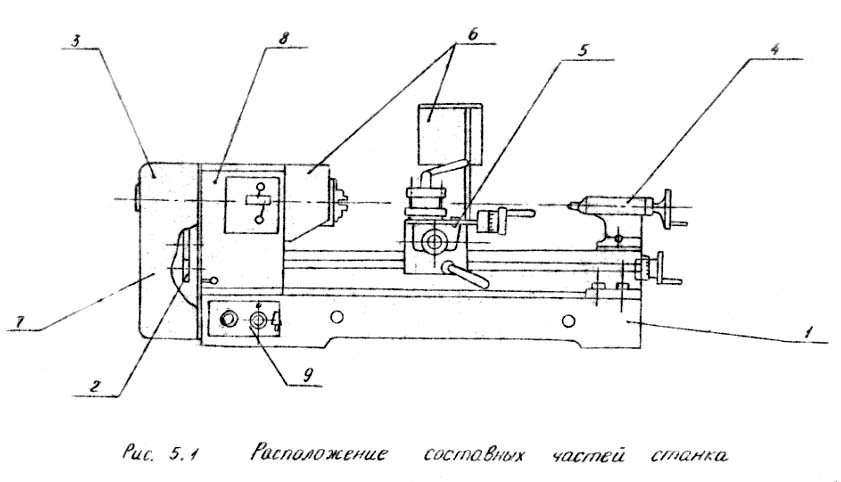

Розташування складових частинин СМТ-1

Розташування складових частинин токарного верстата СМТ-1

Специфікація складових частинин токарно-гвинторізного верстата СМТ-1

1. Станина
2. Гітара подач
3. Привід головного руху
4. Задня бабка
5. Підтримка
6. Огородження
7. Огородження гітари
8. Бабка шпиндельна
9. Електроустаткування

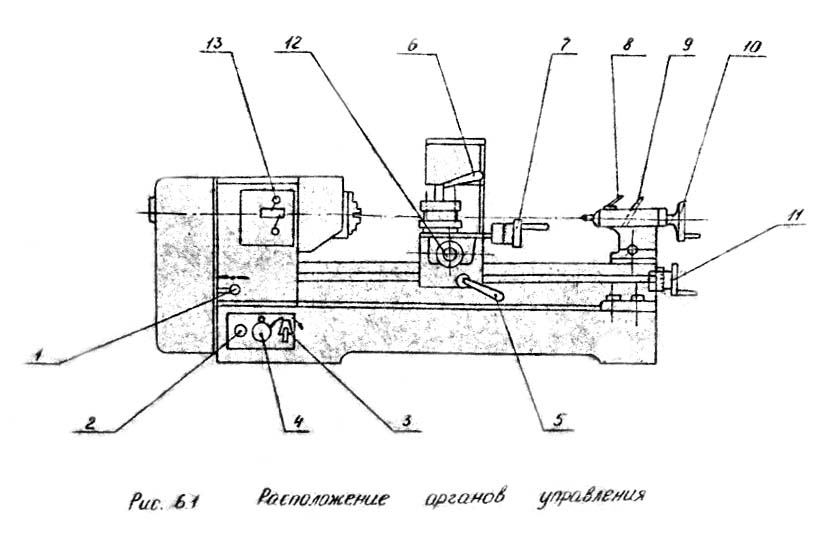

Розташування органів керування токарно-гвинторізним верстатом СМТ-1

Розташування органів керування токарно-гвинторізним верстатом СМТ-1

Специфікація органів керування токарно-гвинторізного верстата СМТ-1

1. Рукоятка керуванням подачею
2. Кнопка увімкнення верстата
3. Перемикач напряму обертання шпинделя
4. Кнопка вимкнення верстата
5. Рукоятка подачі (гайки ходового ггвинта)
6. Рукоятка кріплення різцевої головки
7. Маховичок переміщення верхньої різцевої головки
8. Рукоятка затискача пінолі задньої бабки
9. Маховичок поздовжнього переміщення супорта
10. Маховичок поперечного переміщення супорта
11. Рукоятки перемикання оборотів шпинделя

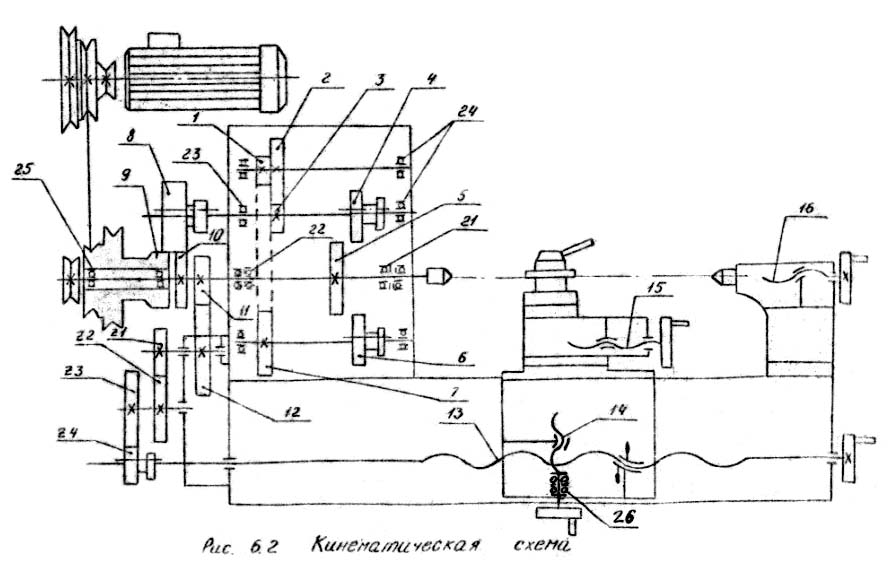

Схема кінематична токарно-гвинторізного верстата СМТ-1

Кінематична схема токарно-гвинторізного верстата СМТ-1

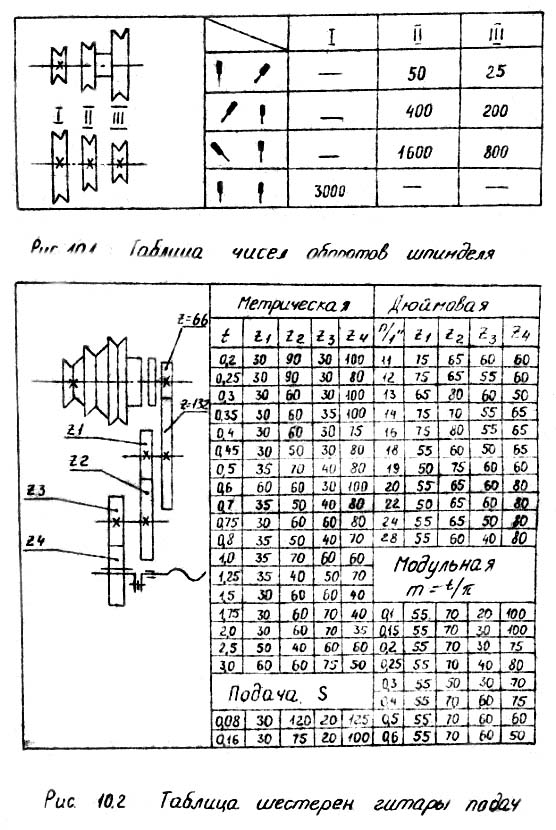

Таблиця оборотів шпинделя токарно-гвинторізного верстата СМТ-1

Таблиця оборотів шпинделя токарно-гвинторізного верстата СМТ-1

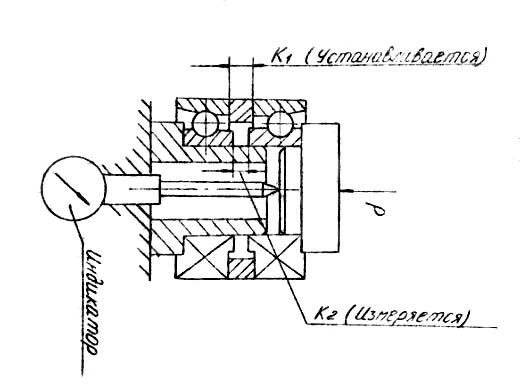

Регулювання шпинделя токарно-гвинторізного верстата СМТ-1

Регулювання шпинделя токарно-гвинторізного верстата СМТ-1

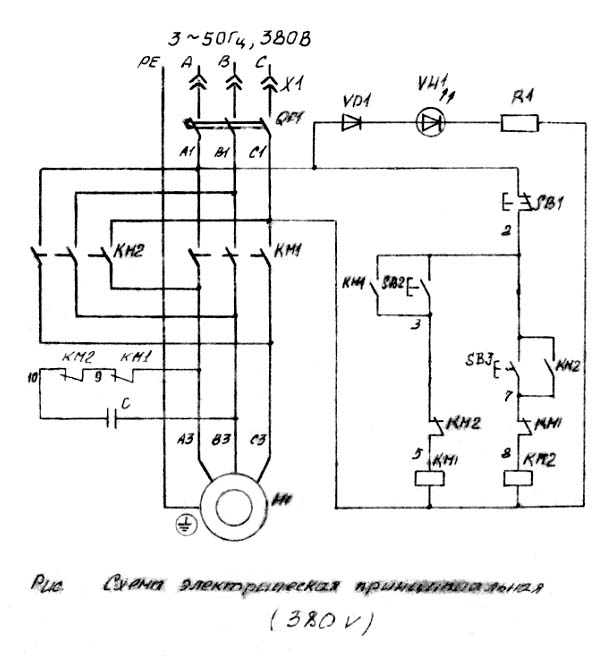

Електрична схема токарно-гвинторізного верстата СМТ-1

Електрична схема токарно-гвинторізного верстата СМТ-1

Токарно-гвинторізний універсальний верстат СМТ-1. Відеоролик.

Основні технічні характеристики верстата СМТ-1

Найменування параметру	ТВ-4	ТВ-6	СМТ-1
Основні параметри верстата
Класс точності	Н	Н	Н
Найбільший діаметр заготовки над станиною, мм	200	200	250
Найбільший діаметр заготовки над супортом, мм	125	80	130
Висота центрів над плоскими напрямними станини, мм	108	108	125
Найбільша довжина заготовки у центрах (РМЦ), мм	350	350	430
Найбільша довжина обточування, мм	300	300	430
Найбільша висота тримача різця, мм	10 х 12	12 х 12	16 х 16
Висота від опорної поверхні різця до лінії центрів, мм	12	12
Найбільша відстань від осі центрів до кромки різцетримача, мм	78	78
Передня бабка. Шпіндель
Різьбовий кінець шпинделя, мм	М36 х 4,5	М36 х 4,5
Діаметр стандартного патрона, мм	100	100
Діаметр наскрізного отвору в шпинделі, мм	16		28
Найбільший діаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№4
Число ступенів частот прямого обертання шпинделя	6	6	7
Частота прямого обертання шпинделя, об/хв	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	25..1600
Гальмування шпинделя	ні	ні	ні
Блокування рукояток	ні	ні	ні
Супорт. Подання
Найбільше поздовжнє переміщення супорта, мм	300	300	430
Переміщення супорта поздовжнє на один поділ лімба, мм	0,5	0,25	0,25
Найбільше поперечне переміщення супорта, мм	100	100	160
Переміщення супорта поперечне на один поділ лімба, мм	0,025	0,025	0,025
Найбільше переміщення різцевих санчат, мм	50	85
Переміщення різцевих санок на один поділ лімба, мм	0,025	0,025	0,05
Кут повороту різцевих санчат, град	±45°	±45°
Число ступенів поздовжніх подач супорта	3	3	2
Межі поздовжніх робочих подач супорту, мм/про	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,08; 0,16
Межі робочих поперечних подач супорта, мм/про	ні	ні	ні
Кількість нарізних різьблень метричних	3	3
Межі кроків різьб метричних, що нарізаються, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,2..3,0
Межі кроків різьблення дюймових	ні	ні	28, 19, 14, 11
Межі кроків різьблення модульних	ні	ні	0,1..0,6
Межі кроків різьблення питних	ні	ні	ні
Габаритні розміри столу супорта, мм	ні	ні	150 х 367
Габаритні розміри столу фрезерного пристрою, мм	ні	ні	150 х 180
Задня бабка
Конус Морзе задньої бабки	№2	№2	№2
Найбільше переміщення пінолі, мм	65	65	60
Електроустаткування
Електродвигун головного приводу, кВт	1,0	1,1	1,5
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	1440 х 470 х 1020	1100 х 470 х 110	1260 х 500 х 470
Маса верстата, кг	280	300	260
