Виробник настільного свердлувального верстата моделі Р-175 - Чистопольський завод Автоспецобладнання , АТ.
Технічні умови ТУ 3812-004-96873276-2011 на верстат Р-175, Р-175м зареєстровані у 2011 році, сертифікат діє з 04.12.2012 р.
Верстат Р-175 та Р-175м призначені для свердління отворів у дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.
Свердлильний верстат Р-175, Р-175м дозволяє виконувати наступні операції:

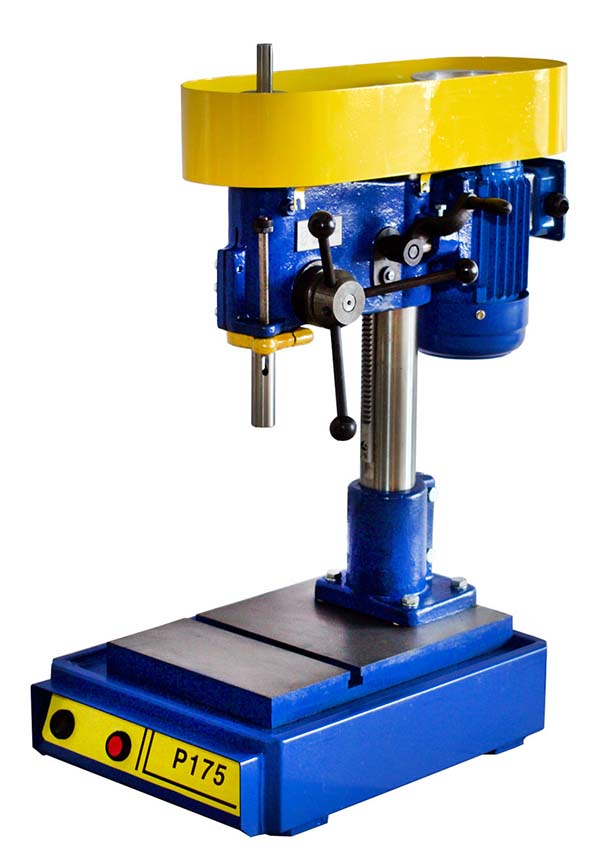

Фото свердлильного верстата Р-175

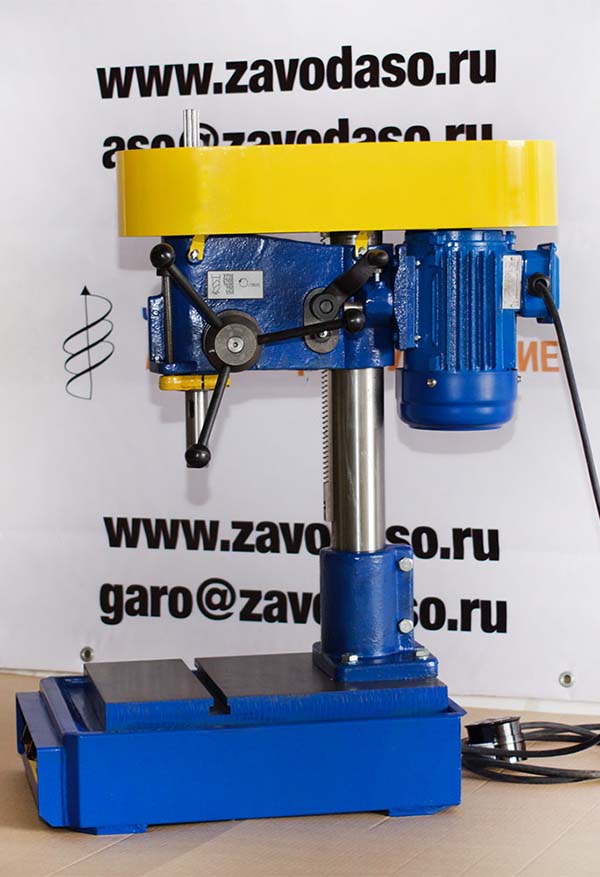

Фото свердлильного верстата Р-175
Верстат Р 175 - класичний настільний свердлильний верстат для свердління отворів діаметром від 2 до 16 мм, що складається з трьох основних частинин:
Шпиндель верстата Р-175 отримує п'ять швидкостей обертання від п'ятиступінчастиних шківів приводу, що забезпечує вільний вибір швидкостей різання з 550, 750, 1440, 2500, 3750 об/хв.
Відлік глибини свердління провадиться за плоскою шкалою або упором.
Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.
Панель керування розміщена на передній стінці основи.
Максимальний діаметр свердління за один прохід у чорновій сталі згідно з паспортом – 16 мм, мінімальний діаметр за дотримання точнісних параметрів – 2 мм.
Кінець шпинделя свердлильного верстата Р-175 – внутрішній конус Морзе №1, D = 12,065 мм за ГОСТ 25557 (Конуси інструментальні). Щоб встановити на верстат стандартний патрон з укороченим конусом, необхідно встановити оправку за ГОСТ 2682 (Оправки з конусом Морзе для свердлильних патронів).
На верстат Р-175 можна встановити одну з 4-х оправок за ГОСТ 2682:
Так, використовуючи одну з 4-х оправок, на верстат Р-175 можна встановити патрон свердлильний одного з 6-и типорозмірів за ГОСТ 8522 (Патрони свердлильні трикулачкові).

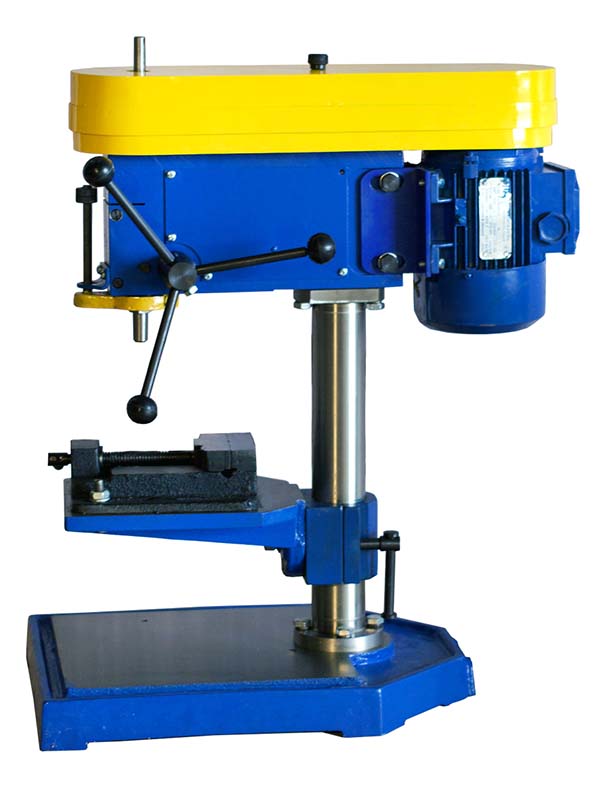

Фото свердлильного верстата Р-175м

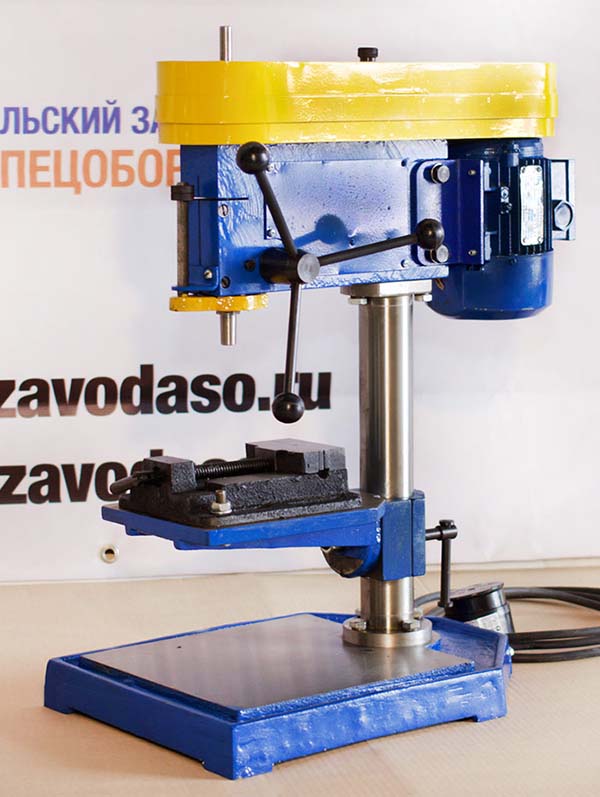

Фото свердлильного верстата Р-175м
Схема свердлильного верстата Р-175м.

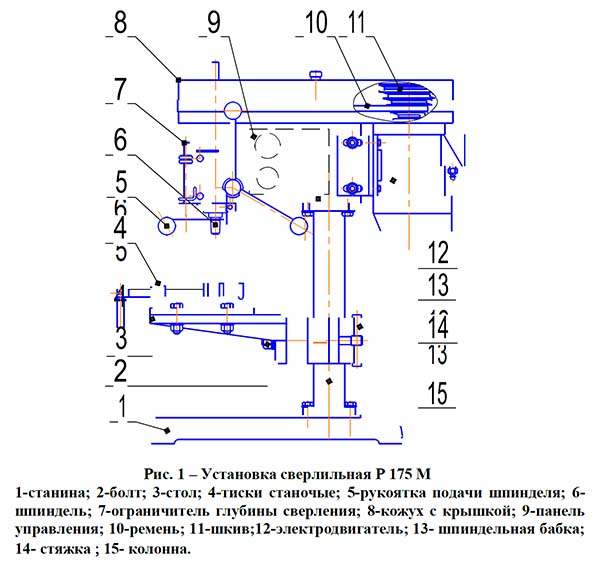

Установка складається із станини 1 (рис. 1), підйомно-поворотного столу 3, шпиндельної бабки 13 та колони 15.
На корпусі шпиндельної бабки розташовані: панель керування 9, обмежувач глибини свердління 7, рукоятки подачі шпинделя 5, електродвигун 12. Клинопасова передача огороджена кожухом з кришкою 8.
Шпиндель 6 змонтований на шарикопідшипниках і отримує обертання від електродвигуна 12 за допомогою клинопасової передачі 10. Підйомно-поворотний стіл 3 переміщається вручну при ослабленні болта 2 і стяжки 14.
Кінець шпинделя – зовнішній укорочений конус морзе КМ2, позначення В16 за ГОСТ 9953 (Конуси інструментальні укорочені) – конус укорочений: D = 17,780 мм, довжина конуса 37,0 мм.
Укороченого конуса В16 відповідає свердлильний трикулачковий патрон 13-го типорозміру за ГОСТ 8522 (Патрони свердлильні трикулачкові) з діапазоном затиску від 1 до 13 мм.
Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 13, з конусним приєднувальним отвором В16:
Патрон 13-Б16 ГОСТ 8522-79
Конус инструментальный - Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.
Конус Морзе подразделяется на восемь размеров - от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).
Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основні розміри), ISO 296, DIN 228. Конусы, изготовленные по дюймовым і метрическим стандартам, взаимозаменяемы во всём, кроме різьби хвостовика.
Для многих применений длина конуса Морзе оказалась избыточной. Поетому был введён стандарт на девять типорозмірів укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), ети розміри получены удалением более толстой частини конуса. Цифра в обозначении короткого конуса — диаметр толстой частини конуса в мм.
Российский стандарт на укороченные конуса ГОСТ 9953 Конусы инструментов укороченные.
Российский стандарт на сверлильные патроны ГОСТ 8522 Патроны сверлильные трехкулачковые.
Где D - диаметр конуса в основной плоскости.

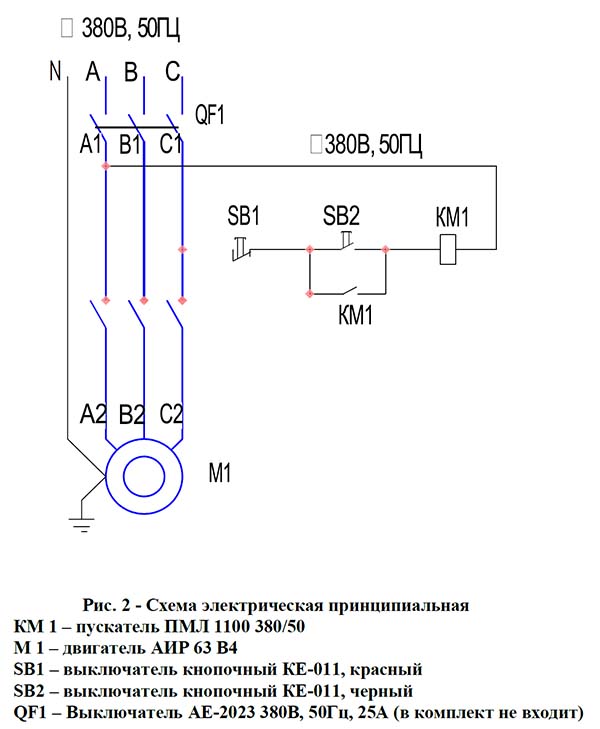

Електрична схема сверлильного верстата Р-175 і Р-175м
| Наименование параметра | 2М112 | Р-175 | Р-175м |
|---|---|---|---|
| Основні параметри верстата | |||
| Наибольший условный диаметр сверления, мм | 12 | 12 | |
| Диаметр зажима, мм | 3..16 | 3..16 | 1..13 |
| Наименьшее і наибольшее расстояние от торца шпинделя до стола | 0...400 | 0..350 | 340 |
| Наименьшее і наибольшее расстояние от торца шпинделя до подвижного стола | - | - | 0..250 |
| Расстояние от оси вертикального шпинделя до направляючих стойки (вылет), мм | 190 | 180 | |
| Рабочий стол | |||
| Ширина рабочей поверхности стола, мм | 250 х 250 | ||
| Ширина рабочей поверхности подвижного стола, мм | - | - | |
| Число Т-образных пазов на рабочем столе - основании | 3 | 1 | нет |
| Шпиндель | |||
| Найбільше переміщення шпиндельної (свердлувальної) головки по колоні, мм | 250 | - | |
| Хід гільзи шпинделя, мм | 100 | 100 | 80 |
| Номінальна частота обертання шпинделя, об/хв | 450, 800, 1400, 2500, 4500 | 550, 750, 1440, 2500, 3750 | 750, 1000, 1500, 2000, 3000 |
| Кількість швидкостей шпинделя | 5 | 5 | 5 |
| Конус шпинделя | Морзе В18 | ||
| Привід | |||
| Напруга живлення приводу головного руху, | 380 В | 380 В | |
| Електродвигун приводу головного руху, кВт (об/хв) | 0,55 | 0,75 | 0,37 |
| Габарит та маса верстата | |||
| Габарити верстата (довжина ширина висота), мм | 795 х 370 х 950 | 710 х 390 х 980 | 550 х 330 х 680 |
| Маса верстата, кг | 120 | 115 | 75 |
