НА3222 Ножницы гильотинные з наклонным ножом для листового металла
Схеми, опис, характеристики

Відомості про виробника гильотинных ножниц НА3222

Изготовителем ножниц НА3222 является Чимкентский завод пресс-автоматов им. Калинина, Чимкентское ПО по выпуску кузнечно-прессового оборудования ЧПОКПО (г. Шымкент), Казахстан.

В настоящее время производит Долина, ПАО - Кувандыкский завод КПО г. Кувандык Оренбургская обл.

НА3222 ножницы гильотинные кривошипные для обробки листового металла. Назначение і область применения

Машина НА3222 разработана в 1983 году і серийно выпускалась з 1985 года, соответствует ПТУ-041-1010-82. Разработчик — Чимкентское ПО по выпуску КПО.

Гильотина НА3222 предназначена для прямолинейного раскроя листового материала. Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей і растрескивание вырезаемой заготовки. Ножницы могут быть использованы в заготовительных цехах машиностроительных предприятий, использующих листовые заготовки. Ножницы аттестованы по первой категории качества. Выпускаются в общепромышленном і експортном виконанні.

На ножницах НА3222 можно выполнять поперечний рез, что расширяет их технологические возможности (обрезка кромок у листов длиной более 3150 мм, вырезка углов).

Основны параметри машины для резки листового металла НА3222:

• Наибольшие розміри разрезаемого металла - 16 х 3150 мм
• Величина поперечного реза - 100 мм
• Механическое перемещение заднего упора - 0..1000 мм
• Тип муфты - пневматическая фрикционная дискова
• Тип тормоза - пневмо-пружинный дисковый
• Тип прижимного пристроя - гідроциліндри
• Мощность електродвигуна - 26,5 кВт
• Вес ножниц полный - 22000 кг

Електросхема обеспечивает работу ножниц в режимах:

1. Одиночный ход
2. Непрерывные (автоматические) ходы
3. Наладочный режим - толчковый ход

Станина жесткой конструкції, сборная состоит из двух стальных стоек, стянутых вверху ресивером, а внизу траверсой. На траверсу і выступы стоек опирается стол, к которому з помощью Т-образных пазов крепятся три комплекта неподвижных ножей. Специальный упор исключает продольное смещение ножей при резке.

К стойкам станины крепятся направляющие ползуна. Верхние концы направляючих закреплены на нерухомою оси, нижние опираются на клин з осью-ексцентриком. С помощью ексцентрика, вращение которого осуществляется от собственного двигуна, регулируется зазор между подвижными ножами, установленными на ползуне, і неподвижными ножами.

Ползун цельносварной имеет наклон справа — налево. Возвратно-поступательное рух ползун получает от електродвигуна через клиноременную передачу, пневматическую фрикционную і жесткосблокированную муфту-тормоз, червячный редуктор і ексцентриковый вал з двумя шатунами.

Главный привод. Вращение от електродвигуна через клиноременную передачу передається на массивный маховик, далее через червячный редуктор на коленчатый вал. Коленчатый вал преобразует вращательное рух в поступательное рух ножевой балки.

Муфта пневматическая фрикционная дискова, смонтирована на червячном валу. На другом кінці вала установлен пневматический дисковый тормоз.

Ножевая балка сварной конструкції предназначена для крепления комплекта ножей к торцу балки з помощью Т-образных пазов. Ножевая балка перемещается по направляющим станины.

Величина зазору между подвижными і неподвижными ножами регулируется за счет изменения угла наклона ножевой балки. Регулювання осуществляется з пульта керування з индикацией на шкале лимба.

Прижимная балка сварной конструкції, закреплена на передних выступах стоек станины, предназначена для прижима листа во время реза. Прижим осуществляется штоками гідравлических цилиндров, робота которых производится от насоса оригинальной конструкції.

Для обеспечения точності реза предусмотрены пневматические уравновешиватели.

Ножницы имеют механизированный задний упор. Привід механізма упора регулируемый, от електродвигуна постоянного тока з тиристорным преобразователем через червячный редуктор. Для керування приводом заднего упора применено пристрій цифровой индикации, з помощью которого предварительным набором цифр на пульті осуществляется точная установка упора в требуемое положение.

Керування ножницами — кнопкове і педальное.

Смазка ножниц — комбинированная.

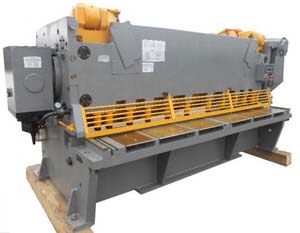

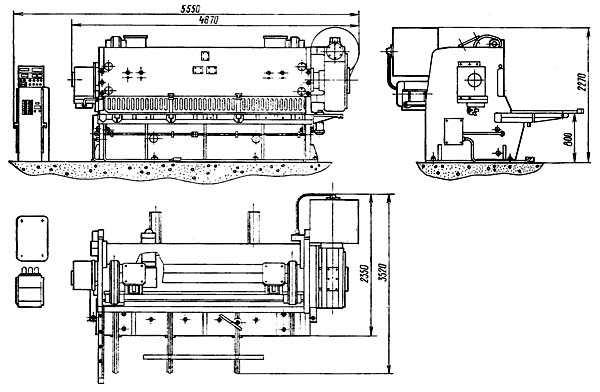

Загальний вигляд гильотинных ножниц НА3222

Загальний вигляд гильотинных ножниц на3222

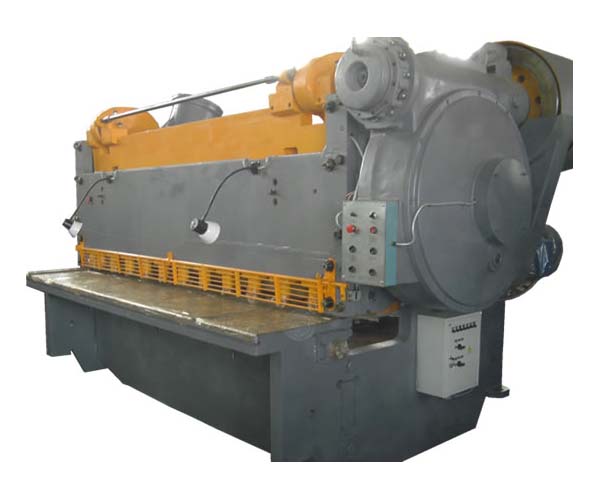

Фото гильотинных ножниц на3222

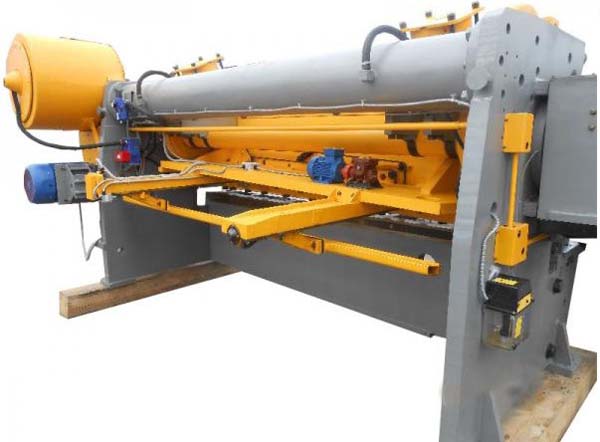

Фото гильотинных ножниц на3222. Вид сзади

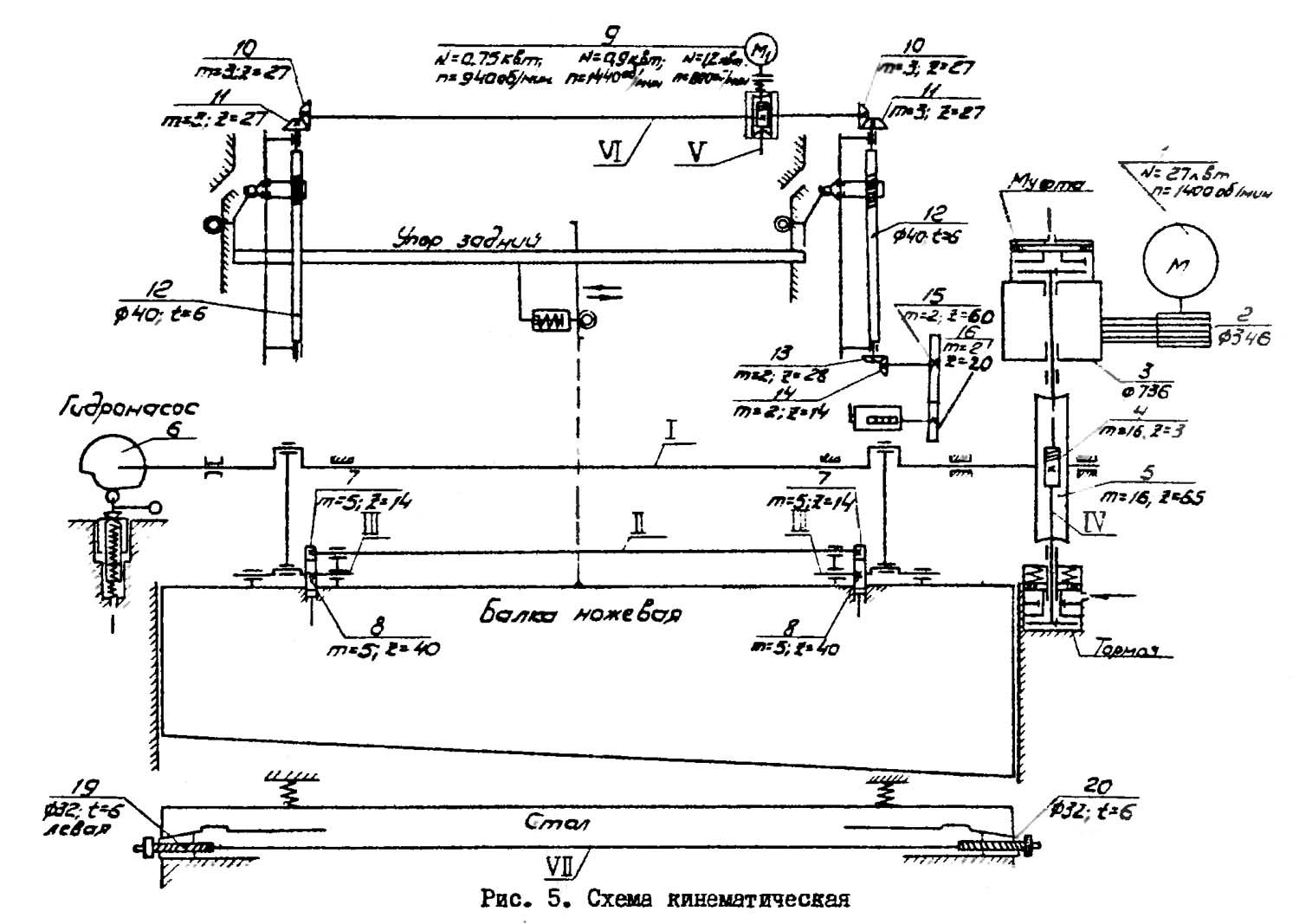

Кінематична схема гильотинных ножниц НА3222

Кінематична схема гильотинных ножниц НА3222

Кінематична схема гильотинных ножниц НА3222. Дивитись у збільшеному масштабі

НА3222 Ножницы кривошипные листовые гильотинные з наклонным ножом. Відеоролик.

Технічні характеристики гильотинных ножниц НА3222

Наименование параметра	НА3222	НА3223	НА3225
Основні параметри ножниц
Наибольшая толщина разрезаемого листа при σ BP 50 кг/мм 2, мм	16	20	32
Наибольшая ширина разрезаемых листов в мм, мм	3150	3150	3150
Максимальное усилие реза, кН	900	1372	2195
Число ходов ножа в минуту не менее	32	30	30
Число резов в минуту при наибольших размерах листа, мин-1	8
Ход верхнего ножа, мм	145
Угол наклона подвижного ножа в градусах	2°10'	2°10'	2°50'
Наибольшая длина кромки при резке поперечным ножом, мм	100
Длина отрезаемого листа по заднему упору, мм	0..1000	0..1000
Длина отрезаемого листа по переднему упору, мм	1500
Число режущих кромок ножа	4	4	4
Расстояние от нерухомого ножа (линии реза) до стоек станины (вылет), мм
Расстояние между стойками в свету, мм	3290	3275
Высота стола над уровнем пола, мм	800
Регулювання верхнего ножа по высоте, мм
Пределы регулировки между зазору между подвижным і нерухомим ножами, мм
Усилие прижима гідравлічного прижимного пристроя, кН	240	294	352
Режимов роботи	3	3	3
Тип тормоза	Пневмо -пружинный	Пневмо -пружинный	Пневмо -пружинный
Тип муфты	Пневм	Пневм	Пневм
Електроустаткування
Количество електродвигателей	3	3	3
Електродвигун головного привода, кВт (об/мин)	26,5 (1440)	38,1	55
Електродвигун приводу заднего упора, кВт (об/мин)	1,1 (500..2000)
Електродвигун приводу регулировки зазору между ножами, кВт (об/мин)	0,25 (1500)
Общая мощность електродвигателей, кВт
Габарит і масса ножниц
Габарит ножниц (длнна х ширина х высота), мм	5550 х 3520 х 2270	5100 х 3550 х 2760	5185 х 3700 х 2950
Масса ножниц, кг	22000	24500	33950
