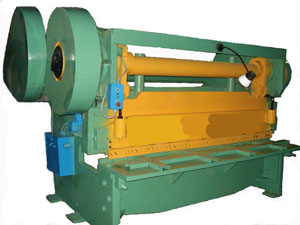

НА3121 Ножницы гильотинные з наклонным ножом для листового металла
Схеми, опис, характеристики

Відомості про виробника гильотинных ножниц НА3121

Изготовителем і разработчиком ножниц НА3121 является Шимановский завод кузнечно-прессового оборудования г. Шимановск Амурской области.

В настоящее время производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

НА3121 Ножницы кривошипные листовые гильотинные з наклонным ножом для обробки листового металла. Назначение, область применения

Гильотина НА3121 разработана в 1983 году і серийно выпускалась з 1984 года. Разработчик Шимановский завод КПО г. Шимановск.

Ножницы кривошипные гильотинные НА3121 выпускались по ТУ2-041-1068—83, ГОСТ 6282-76 і заменили устаревшую модель Н3121.

Ножницы гильотинные механические НА3121 з наклонным ножом для листового металла предназначены для поздовжньої і поперечної резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.

Особливості конструкції кривошипных гильотинных ножниц НА3121

Ножницы НА3121 выполнены з верхним приводом.

Вращение от електродвигуна через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передається на ексцентриковый вал і далее через кривошипно-шатунный механізм — ножевой балке.

Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому гвинтами крепятся нижние ножи. Горизонтальным переміщенням стола регулируется зазор между верхними і нижними ножами. К столу крепятся передний і боковой упоры.

Ножевая балка — сварной конструкції Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.

Пневматические уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.

Пневматическая многодискова фрикционная муфта-тормоз жесткосблокированная і расположена на левом кінці приводного вала.

Для мерной резки полос ножницы снабжены задним упором, который установлен з тыльной стороны ножевой балки. Установка заднего упора производится з помощью винтового механізма, приводимого от маховичка вручную.

Лист при резке прижимается прижимной балкой, работающей согласованно з ножевой балкой. Необходимые зусилля прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Електросхема обеспечивает работу ножниц на одиночных і автоматических ходух.

Керування ножниц кнопкове і от педали.

Смазка основних механізмов комбинированная.

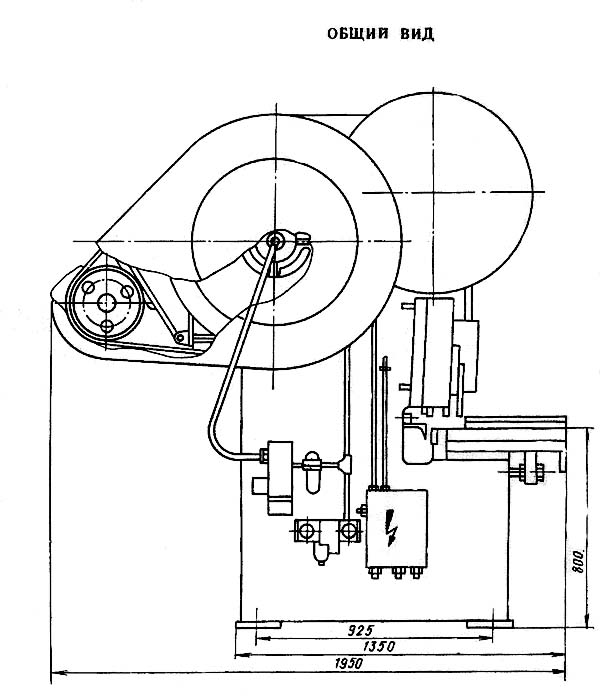

Загальний вигляд гильотинных ножниц НА3121

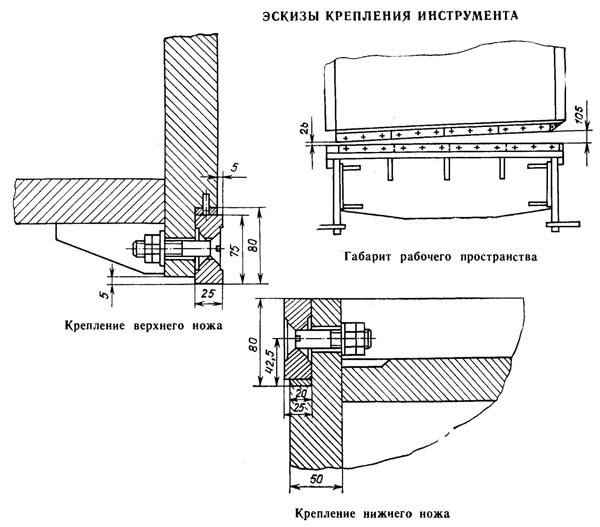

Посадочные і присоединительные базы ножниц НА3121

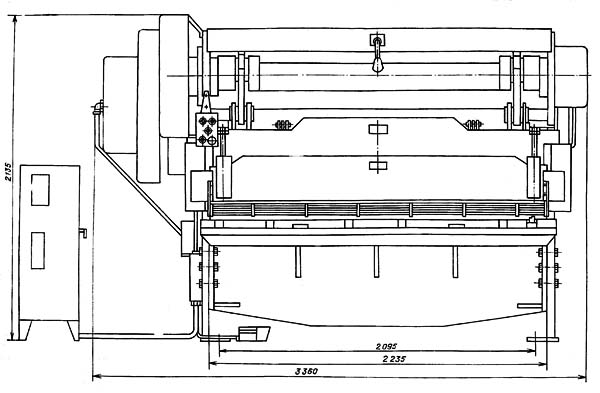

Загальний вигляд гильотинных ножниц НА3121

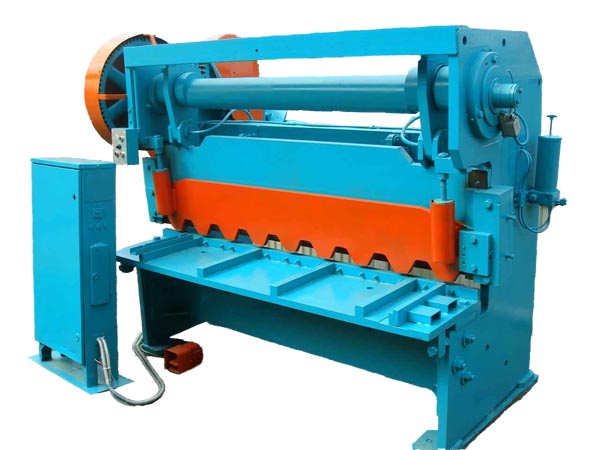

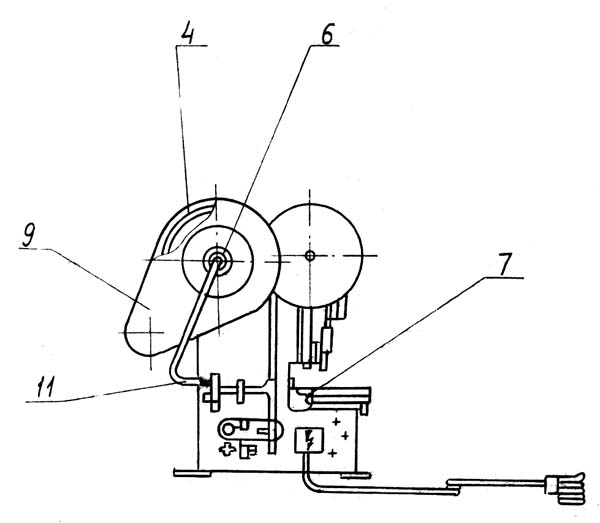

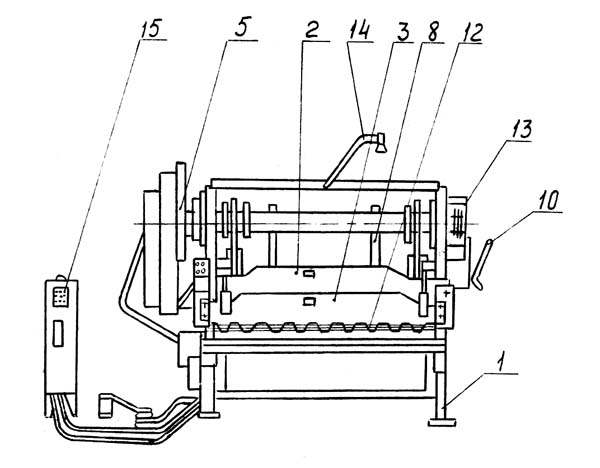

Складні частини гильотинных ножниц НА3121

Специфікація складових частин гильотинных ножниц НА3121

1. Станина - НА3121-11-001
2. Ножевая балка - НА3121-31-001
3. Прижимная балка - НА3121-32-001
4. Привід - НА3121-21-001
5. Редуктор цилиндрический - НА3121-22-001
6. Вал приводной - НА3121-23-001
7. Задний упор - НА3121-33-001
8. Уравновешиватель - НА3121-45-001
9. Ограждение - НА3121-71-001
10. Система змазки - НА3121-81-001
11. Воздухопровод - НА3121-43-001
12. Ограждение зоны peзa - НА3121-72-001
13. Установка БВК - НА3121-44-001
14. Освещение линии реза - НА3121-76-001
15. Ящик керування - Я9102

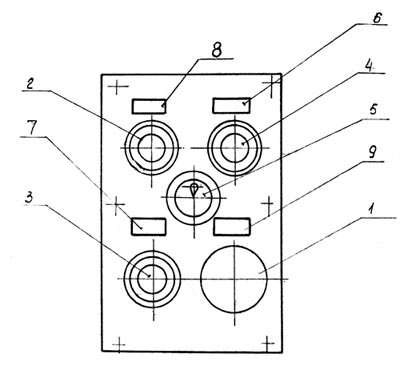

Розташування органів керування ножниц НА3121

Список органів керування на пульті ножниц НА3121

1. Кнопка «Загальний стоп"
2. Кнопка "Стоп непрерывных ходов"
3. Кнопка "Увімкнення муфты"
4. Кнопка "Пуск двигуна"
5. Переключатель освещения

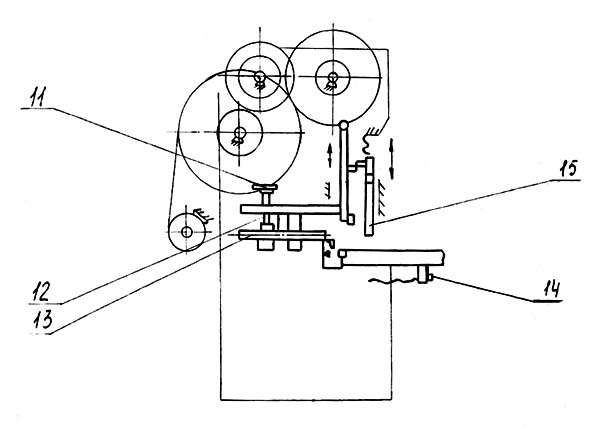

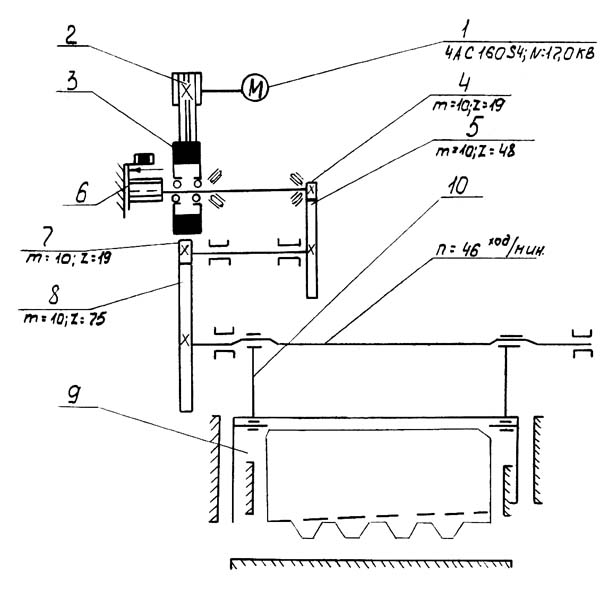

Кінематична схема ножниц НА3121

Конструкція гильотинных ножниц НА3121

Ножницы состоят из станины, ножевой і прижимной балок, привода, валов приводных, муфты увімкнення, заднего упора, уравновешивателя, тормозов, ограждения, системы електроустаткування і змазки, решетки защитной.

Станина гильотинных ножниц НА3121

Станина является базовым узлом, на котором крепятся все остальные вузли ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому гвинтами крепятся нижние ножи.

Для регулировки зазору между ножами стола і ножевой балки стол перемещается болтами, ввернутыми в торцы станины при расслабленных болтах крепления стола. Установка ножа по высоте, при переточках, производится подшлифовкой прокладок, расположенных под ножами.

На столе имеются удлинители з Т-образными пазами.

На правом крае стола имеется зафиксированный штифтами удлинитель, в Т-образном пазу которого крепится упор поперечної резки. Для осуществления поздовжньої резки етот упор снимается.

Привід приводные валы гильотинных ножниц НА3121

Привід ножниц осуществляется от електродвигуна через клиноременную передачу на маховик, через зубчасті колеса і муфту увімкнення на коленчатый вал.

Електродвигун крепится к подмоторной плите, шарнирно укрепленной на станине. Регулювання натяжения ремня осуществляется гайками ушкового болта.

Муфта увімкнення ножниц НА3121

На левом кінці коленчатого вала в ступице зубчатого колеса установлена шпоночная муфта увімкнення.

Втулки 1, 2, 3 нерухомо посажены в ступице зубчатого колеса. Остальные детали соединены з коленвалом. Поворотные (рабочая і запорная) шпонки муфты увімкнення включаются пружинами 6 и, поворачиваясь, захватываются полукруглыми пазами втулки 2.

Втулки 8 і 9, имеющие полукруглые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочей шпонки снабжен легкоотъемным хвостовиком 4, который при работе ножниц отключает шпонки, соединенные между собой рычагами 5. При включении шпонок угол поворота их ограничивается пазом ведущей втулки 8.

Балка ножевая ножниц НА3121

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами. К ножевой балке крепится задний упор.

Усилие от коленвала на нож передається двумя шатунами, в верхнем положении балка удерживается пружинами-уравновешивателями, шарнирно-соединенными з балкой, а при ремонтi фиксируется в верхнем положении двумя штырями Ø25, вставленными в отв. направляюших ножевой балки.

Прижим і решетка защитная ножниц НА3121

Во время роботи ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается і прижимает лист, причем вначале осуществляется прижим листа, а затем начинается рез. Это достигается за счет установки балки на высоту 24 мм, а ножевой — 26 мм от поверхности стола.

Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулювання зусилля прижима осуществляется гайками, сжимающими пружину прижимной балки.

К направляющим прижимной балки прикреплена защитная решетка, предохраняющая руки робочого от попадания под прижим. При работе ножниц решетка опущена при етом: винт М8Х40 слева нажимает на шток микропереключателя, а винт справа ограничивает поворот решетки к прижиму.

В случае необходимости решетка може быть поднята вверх, при етом увімкнення ножниц невозможно — разомкнуты контакты переключения. В опущенном і поднятом положении решетка удерживается пружиной 2X16.

Упор задний ножниц НА3121

Задний упор устанавливается з тыльной стороны ножевой балки і служит упором для листа при поперечної резке. Задний упор состоит из двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении з рейками. Перемещая рейки, устанавливают упорную линию на необходимое расстояние от кромки ножа, чем достигается мерная резка листа з помощью заднего упора.

Уравновешиватель ножниц НА3121

Уравновешиватель служит для удержания ножевой балки в верхнем положении після каждого одиночного ходу — при ремонтi ножниц или смене ножей. Состоит из двух наборов пружин, установленных в стаканах, приваренных к верхнему швеллеру станины. Штоки шарнирно соединены осями з ножевой балкой. При опускании балки, во время реза, штоки сжимают пружины. При обратном ходе пружины, разжимаясь, способствуют поднятию, ножевой балки. Оба набора пружин рассчитаны на усилие 1,0 тонны при верхнем положении балки.

Тормоз ножниц НА3121

На правом кінці коленчатого вала насажен тормоз периодического дії. Периодичность торможения достигается за счет ексцентрического розположення шкива по отношению к оси коленвала.

Торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется її забегание под действием сил инерции.

Электромагнитное керування ножниц НА3121

При нажатии на кнопку или педаль включается електромагнит, якорь которого поворачивает вилку з пальцем, освобождая зацепляющийся з ним хвостовик, связанный з рабочей шпонкой, После етого под действием пружин шпонки поворачивается і включается коленвал. Происходит рез. Если оператор не отпустит кнопку или педаль в режиме «Одиночный ход», срабатывает електрична блокировка (см. раздел електрообладнання).

Для повторения робочого ходу кнопку или педаль следует отпустить, затем снова нажать. При автоматичною работе якорь електромагнита устанавливается на ход 40 мм, а при работе на одиночных ходух — на 20 мм.

Ограждение ножниц НА3121

Ограждение ножниц выполнено из листовой стали толщиной 1,6 мм і служит для ограждения вращающихся деталей ножниц. Ограждение состоит из четырех кожухов, которые закрывают шкив мотора і маховик клиноременной передачи, шестерки приводных валов і тормоз ножниц.

Болтами М10 все кожуха прикреплены к станине.

Централизованная смазка ножниц НА3121

Основні трущиеся поверхности смазываются от ручной насосной станції через питатели. Через все установленные на ножницах индивидуальные масленки смазка производится при помощи ручного шприца. Шестерни приводу смазываются путем закладывания змазки соответственно на зубья шестерен.

В процессе роботи ножницы нужно смазывать так чтобы смазка поступала з боковых мест розположення підшибників. Выступающую из зазоров смазку нужно вытирать. Необходимо периодически проверять состояние масленок і маслопроводящих отверстий в деталях і обязательно их прочищать. Не реже одного раза в три месяца смазочные отверстия следует промывать чистым керосином.

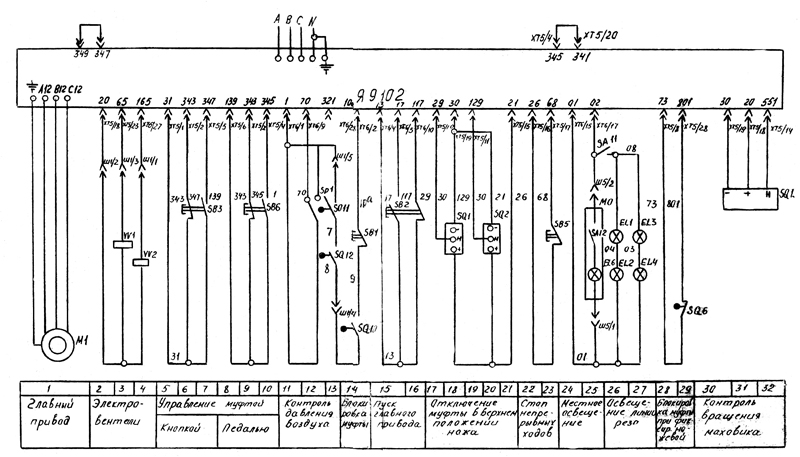

Схема електрична принципова гильотинных ножниц НА3121

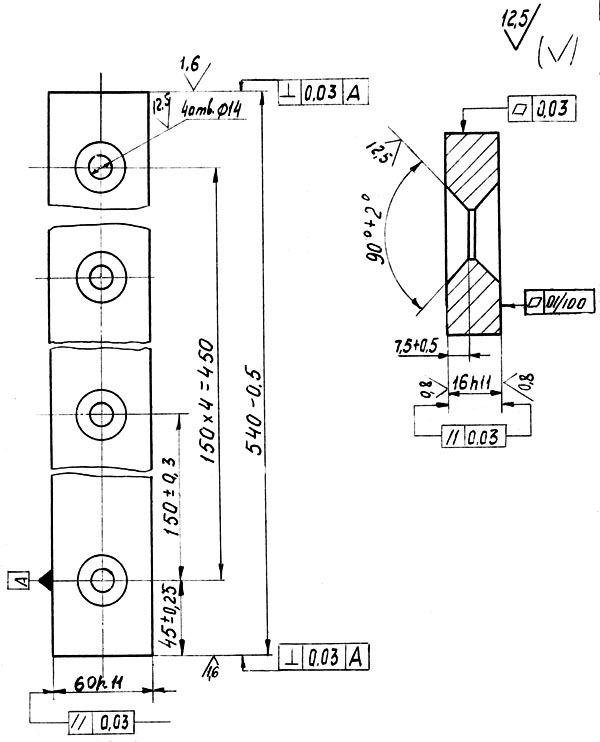

Креслення ножа гильотинных ножниц 16 х 60 х 540

Нож для гильотинных ножниц НА3121-11-418

1. Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С і 6ХС по ГОСТ 5950—73
2. Твердость ножей — HRC 54 ... 58
3. Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
4. Поле допуска размеров s а В комплекта ножей — по h11
5. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
6. H14; h14; ±IT14/2
7. Масса 4,08 кг
8. На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для складових ножей).
9. Остальные технические требования для комплекта ножей 2.16 x 60 x 540.1.750 по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основні і присоединительные розміри. Технічні требования

НА3121 Ножницы кривошипные листовые гильотинные з наклонным ножом. Відеоролик.

Технічні характеристики гильотинных ножниц НА3121

Наименование параметра	Н3121	НА3121
Основні параметри ножниц
Класс точності	2	2
Наибольшая толщина разрезаемого листа при σ BP, не более - 500 МПа (50 кг/мм2), мм	12,5	12,0
Наибольшая длина разрезаемых листов в мм, мм	2000	2000
Число ходов ножа в минуту не менее	40	46
Угол наклона подвижного ножа в градусах	2°10'	2°10'
Ширина отрезаемого листа по заднему упору, мм	500	1000
Число режущих кромок ножа	4	4
Расстояние между стойками в свету, мм	2285	2235
Максимальное усилие реза, кН (кгс)	500 (5000)	500 (5000)
Ремни тип-«Б» ГОСТ 1284-67, длина, мм	3550
Підшипники ГОСТ-633-59, обозначение	7616
Усилие прижима, кН (т)	29 (2,9)	29 (2,9)
Режимов роботи	2	2
Тип тормоза	ленточный	ленточный
Тип муфты	с поворотной шпонкой	с поворотной шпонкой
Електроустаткування
Електродвигун, кВт (об/мин)	18,5 ()	17 ()
Габарит і масса ножниц
Габарит ножниц (длина х ширина х высота), мм	1950 х 38075 х 2875	1950 х 3360 х 2135
Масса ножниц, кг	7000	7000
