Відомості про виробника пресса гідравлічного для металлолома БА-1330

Изготовителем пресса гідравлічного БА-1330 является Азовский завод кузнечно-прессового оборудования. Донпрессмаш г. Азов, Ростовская обл.

Разработчик пресса Азовское ГКБ КПО г. Азов.

В настоящее время однокривошипный пресс БА-1330 производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

В настоящее время однокривошипный пресс БА-1330 производит, также, ООО СО "Прессмаш", г. Москва

Верстати, выпускаемые Азовским заводом кузнечно-прессового оборудования. Донпрессмаш

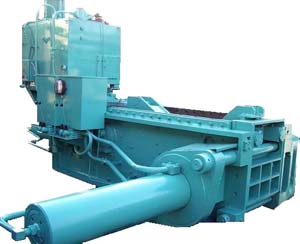

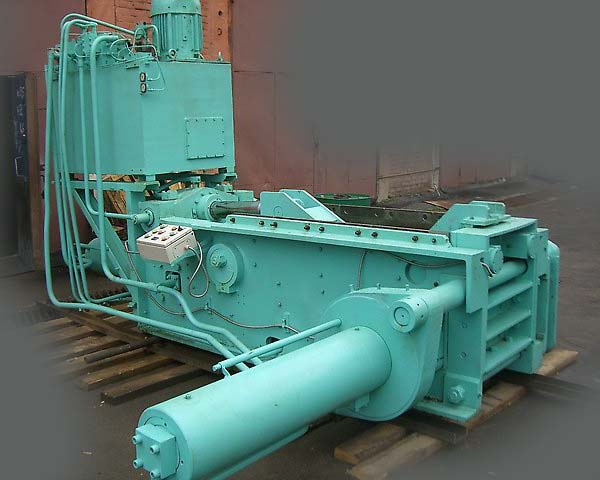

БА-1330 пресс гідравлический пакетировочный для металлолома. Назначение, область применения

Пресс гідравлический БА-1330 разработан в 1972 году і серийно выпускался з 1974 года. Пресс заменен более совершенной моделью БГ-1330.

Пресс БА-1330 соответствует ТУ2-041-928-83 і ГОСТ 9860—79 Прессы гідравлические для пакетирования легковесных стальных отходов і лома. Основні параметри і розміри.

Пресс гідравлический БА-1330 для пакетировония легковесных стальных отходов і металлолома (Hydraulic scrap baling press) предназначен для прессования легковесных металлических отходов, і лома в пакеты, удобные для транспортирования і переплавки. Пресс може быть использован для пакетирования отходов і лома цветных металлов і других пластичных материалов.

Область применения - машиностроительные металлообрабатывающие і специализированные предприятия по переработке металлолома. Пресс изготавливается для климатических условий УХЛ категория розміщення 4.

Металлолом загружается в подающий короб-мульду, которая наклоняясь, ссыпает лом в прессовую камеру. Крышка закрывается, після чего происходит прессование лома пресс-штемпелями 1-й і 2-й операций в двух взаимно перпендикулярных направлениях. Затем шибер (заслонка) открывает окно выдачи і пакет пресс-штемпелем 2-й операции выталкивается из пресса. Все рабочие органы возвращаются в исходное положение — цикл окончен.

Полный цикл прессования состоит из следующих етапов:

Содержимое короба опрокидывается. Прессовая камера заполняется ломом;
Верхня крышка закрывается і фиксируется двумя замками на передньої стенке станины;
Первое прессование осуществляется вдоль прессовой камеры;
Второе прессование осуществляется в направлении перпендикулярном первому;
Открывается шибер і готовый пакет выдавливается из прессовой камеры. Все гідроциліндри приводятся в исходное состояние.

Все технологические операции по пакетированию осуществляются пятью гідроцилиндрами:

Гідроцилиндр короба - осуществляет опрокидывание содержимого короба в прессовую камеру.
Гідроцилиндр 1-го прессования - осуществляет первое прессование;
Гідроцилиндр 2-го прессования - осуществляет второе прессование;
Гідроцилиндр крышки прессовой камеры - осуществляет открытие-закрытие крышки камеры;
Гідроцилиндр шибера - осуществляет открытие-закрытие шибера (задвижки);

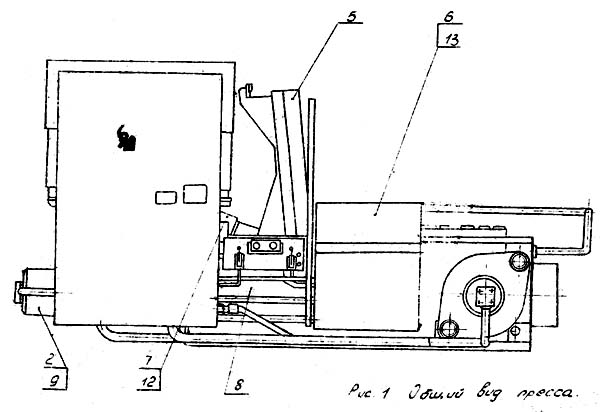

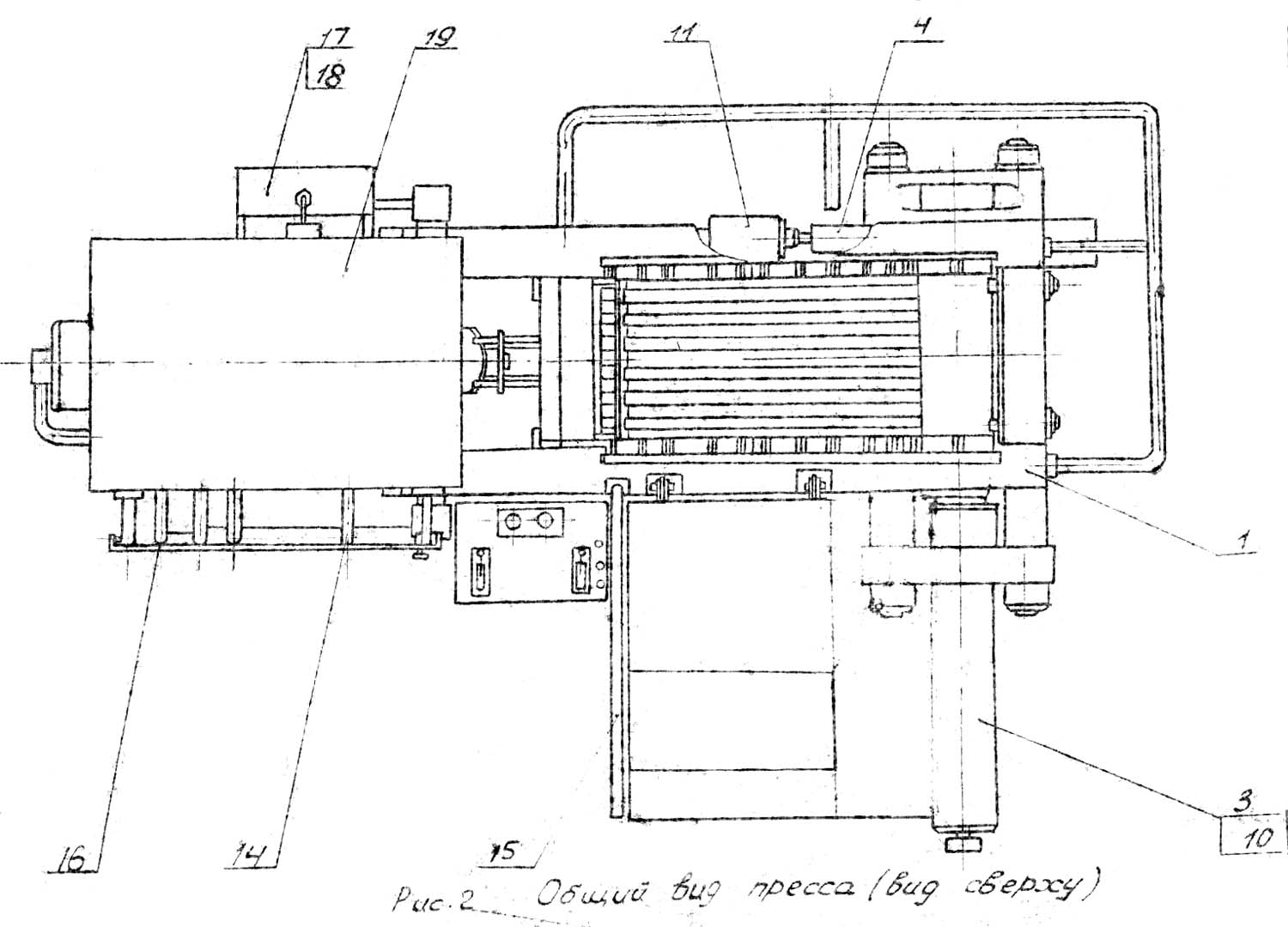

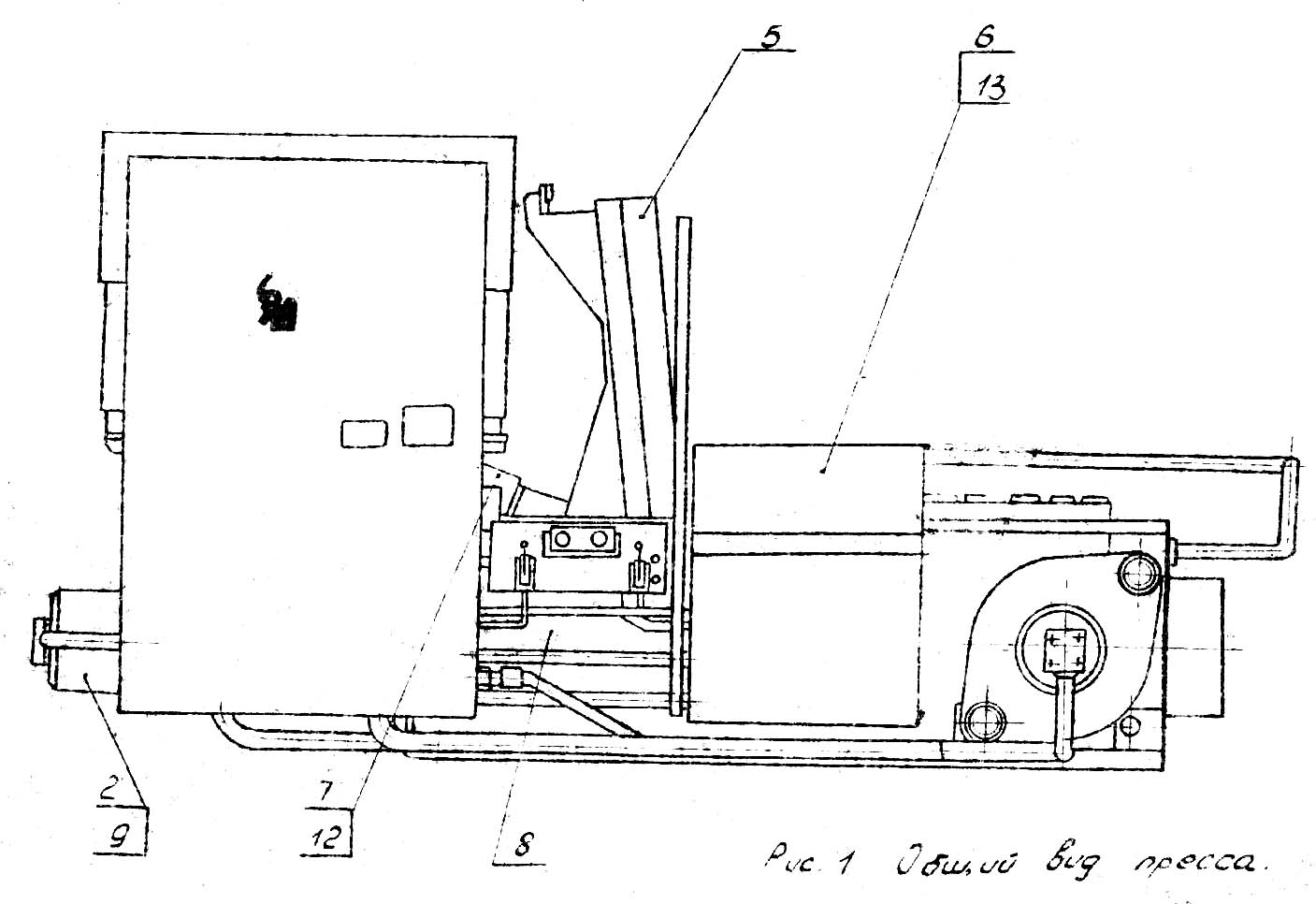

Опис основних вузлів пресса БА-1330

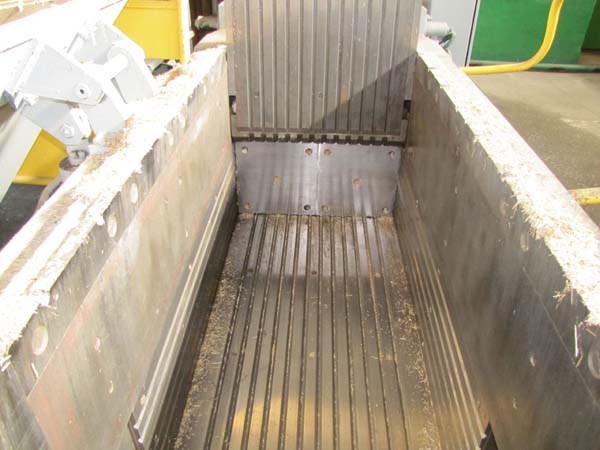

Станина коробчатого сечения составляет основу пресса. Внутренняя полость станины служит прессовой камерой. Станина состоит из двух боковых і передньої стенок. Все поверхности пресс-камеры і повзунів (пресс-штемпелей), соприкасающиеся в процессе пакетирования з металлоломом, облицованы быстросменными износостойкими плитами из стали 65Г.

Механізм первого прессования состоит из цилиндра, штока, ползуна, траверсы, тяги. Цилиндр первого прессования вмонтирован в траверсу і закреплен гайкой.

Механізм второго прессования состоит из цилиндра, штока, ползуна, траверсы, тяги. Цилиндр второго прессования вмонтирован в траверсу з помощью фланца.

Механізм шибера (заслонки) предназначен для закрытия окна выдачи пакета во время прессования і открытия его в момент выдачи готового пакета.

Крышка приводится в рух гідравлическим цилиндром і подпрессовывает сверху лом. Снизу крышка облицована износостойкими плитами.

Смазка вузлів пресса централизованная, производится при помощи ручного насоса НРГ-М.

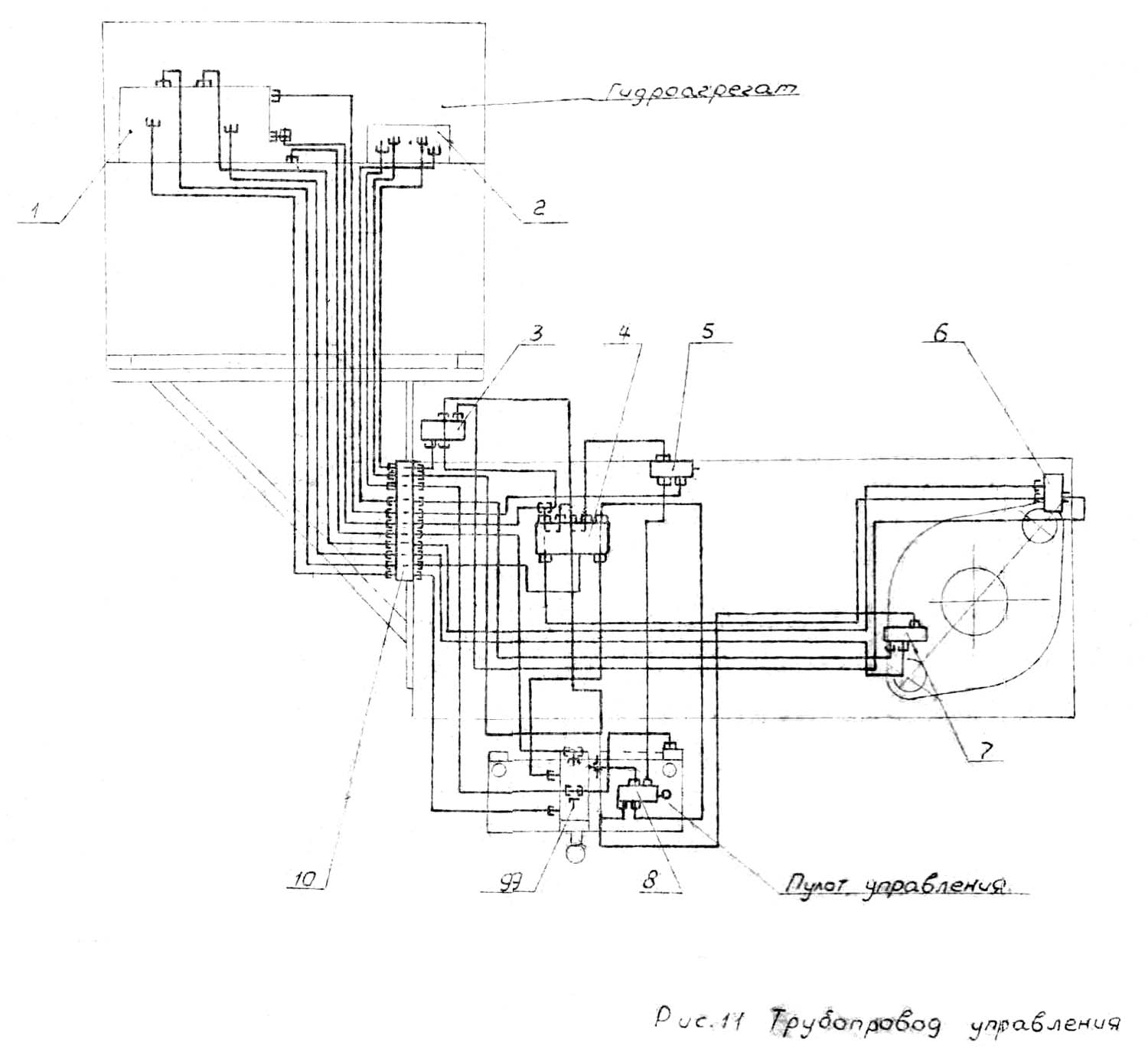

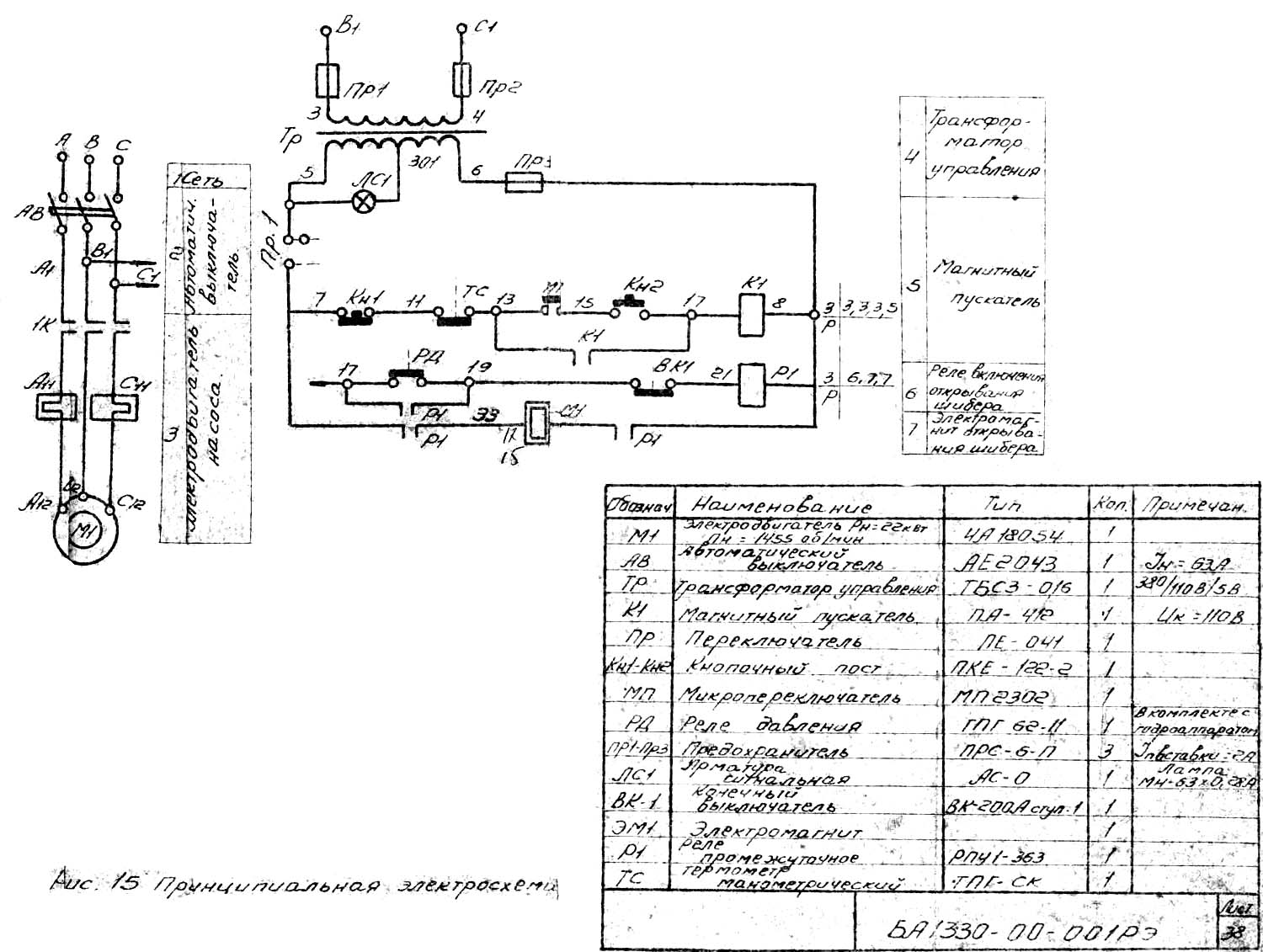

Керування прессом електрогідравлическое кнопкове з пульта, находящегося в кабине пресса.

Виконання рядовое.

При експлуатации пресса необходимо соблюдать загальні требования безопасности, связанные з работой на гідравлических прессах.
