02С-15 Верстат настільно-свердлильний
Схеми, опис, характеристики

Відомості про виробника координатно-свердлувального верстата 02С-15

Виробник координатно-свердлильного верстата 02С-15 - п/с 333 - ЦКБТО, Центральне конструкторське бюро технологічного обладнання при Державному комітеті Ради міністрів СРСР з радіоелектроніки (Ленінград, вул.Професора Попова, д.23)

ЦКБТО (п/с 333) мав у своєму складі дослідний завод, який виробляв настільні верстати 02С-15, КС-01, КС-02, КС-15, токарний верстат Тип 108, фрезерний верстат Тип 130. .

У 1969 увійшов ЦКБТО до складу НВО "Позітрон".

У 1992 р. ділянку з адресою Санкт-Петербург, вул.Професора Попова, д.23 придбало АТЗТ «Гайот» під адміністративно-офісний центр.

02С-15 Свердлильний настільний верстат. Призначення та сфера застосування

Верстат настільно-свердлильний 02С-15 вироблявся у 60-х роках. минулого століття В даний час знято з виробництва.

Свердлильний настільний верстат 02С-15 призначений для свердління отворів у деталях малих та середніх розмірів без попередньої розмітки.

Верстат 02С-15 дозволяє також проводити чистове фрезерування площин.

Принцип роботи та особливості конструкції верстата 02С-15

На відміну від верстата КС-01 верстат 02С-15 має спрощену конструкцію. Верстат 02С-15 не має координатного столу та вертикальної механічної подачі шпинделя.

Настільно-свердлильний верстат 02С-15 здійснює один механічний рух:

• Обертання шпинделя з однією з восьми швидкостей: 445, 620, 875, 1220, 4650, 3350, 2380, 1700 об/хв

Шпиндель отримує рух від електродвигуна 1,0 кВт 1410 об/хв через 4-ступінчастиний шків.

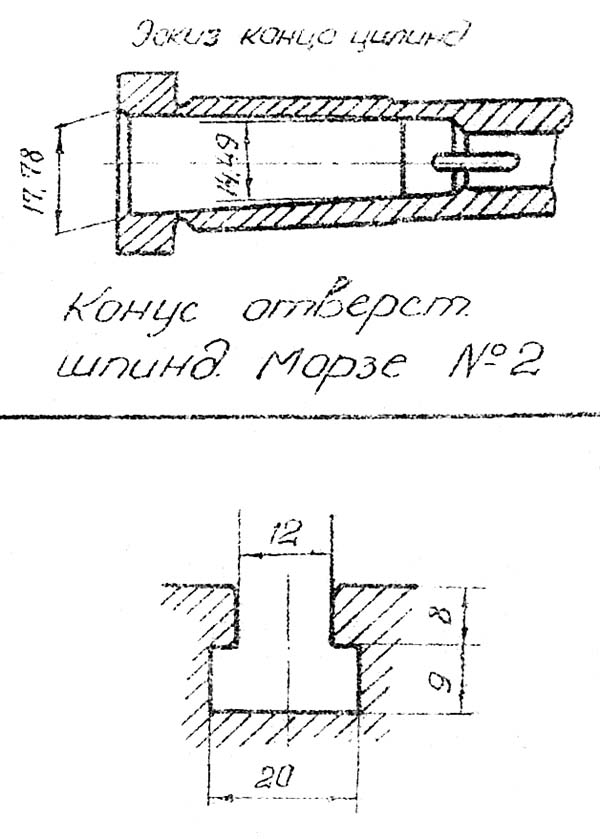

02С-15 Посадочні та приєднувальні бази свердлильного верстата

Посадочні та приєднувальні бази свердлильного верстата 02С-15

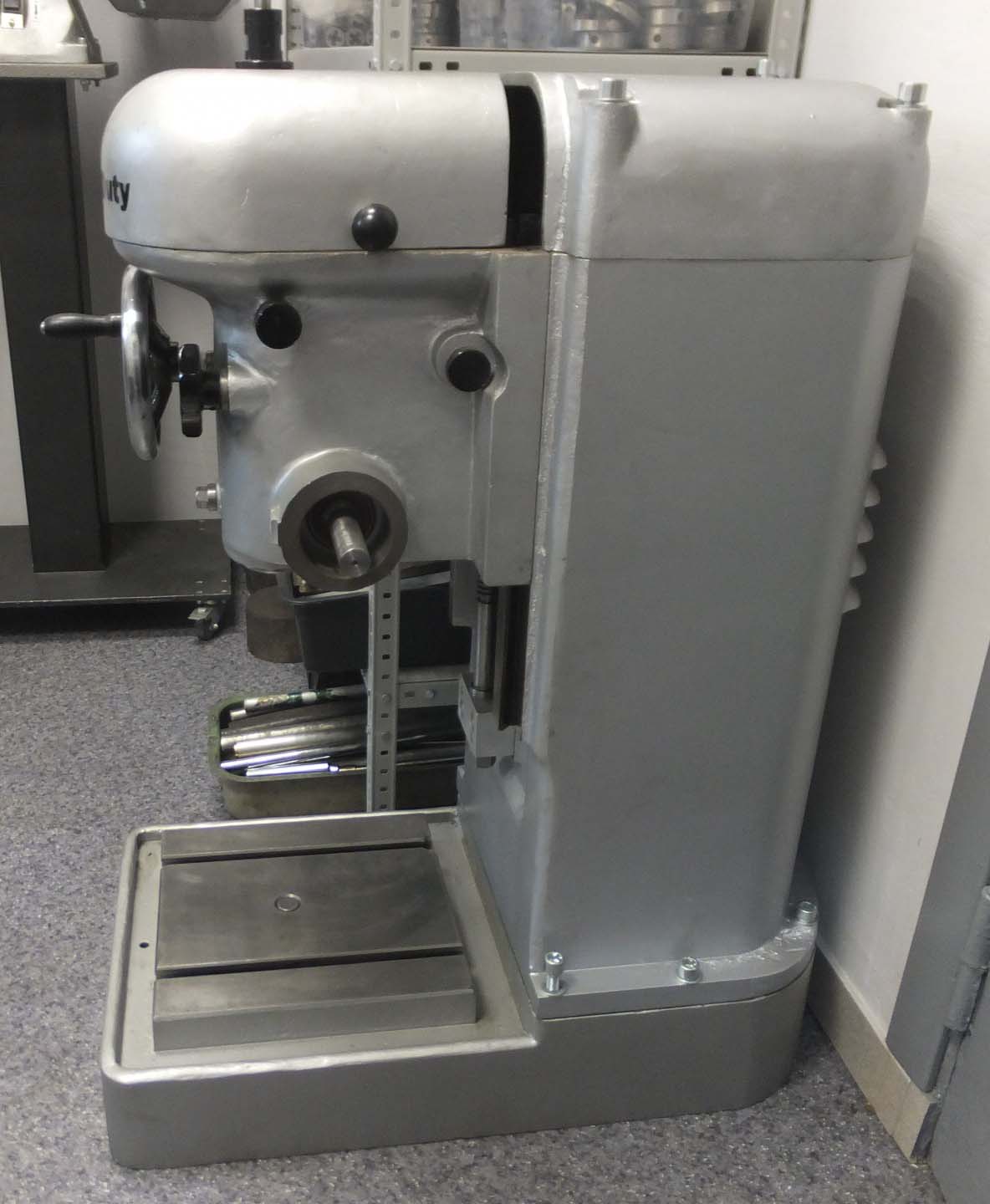

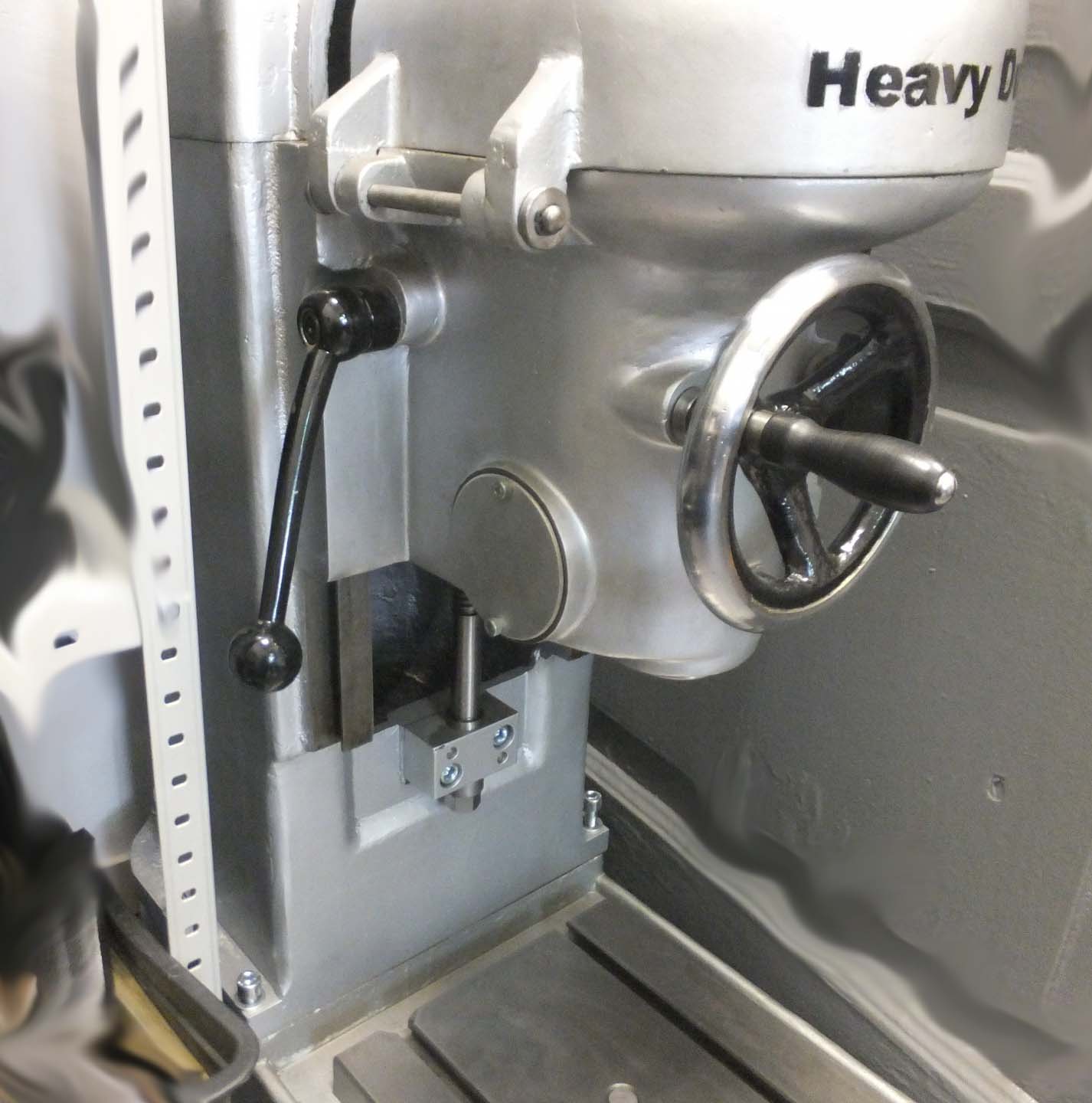

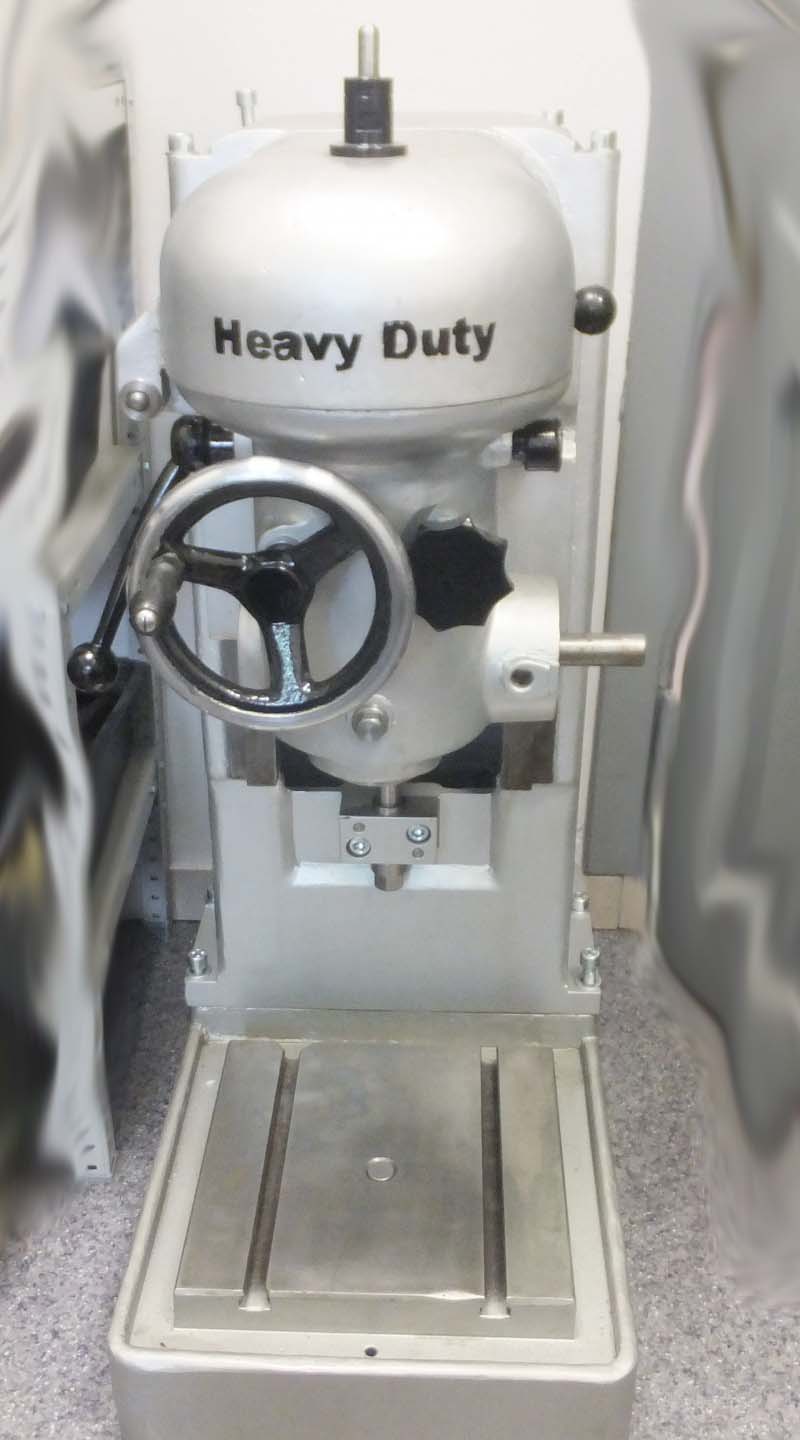

02С-15 Загальний вигляд свердлильного верстата

Фото свердлильного верстата 02С-15

Фото свердлильного верстата 02С-15. Дивитись у збільшеному масштабі

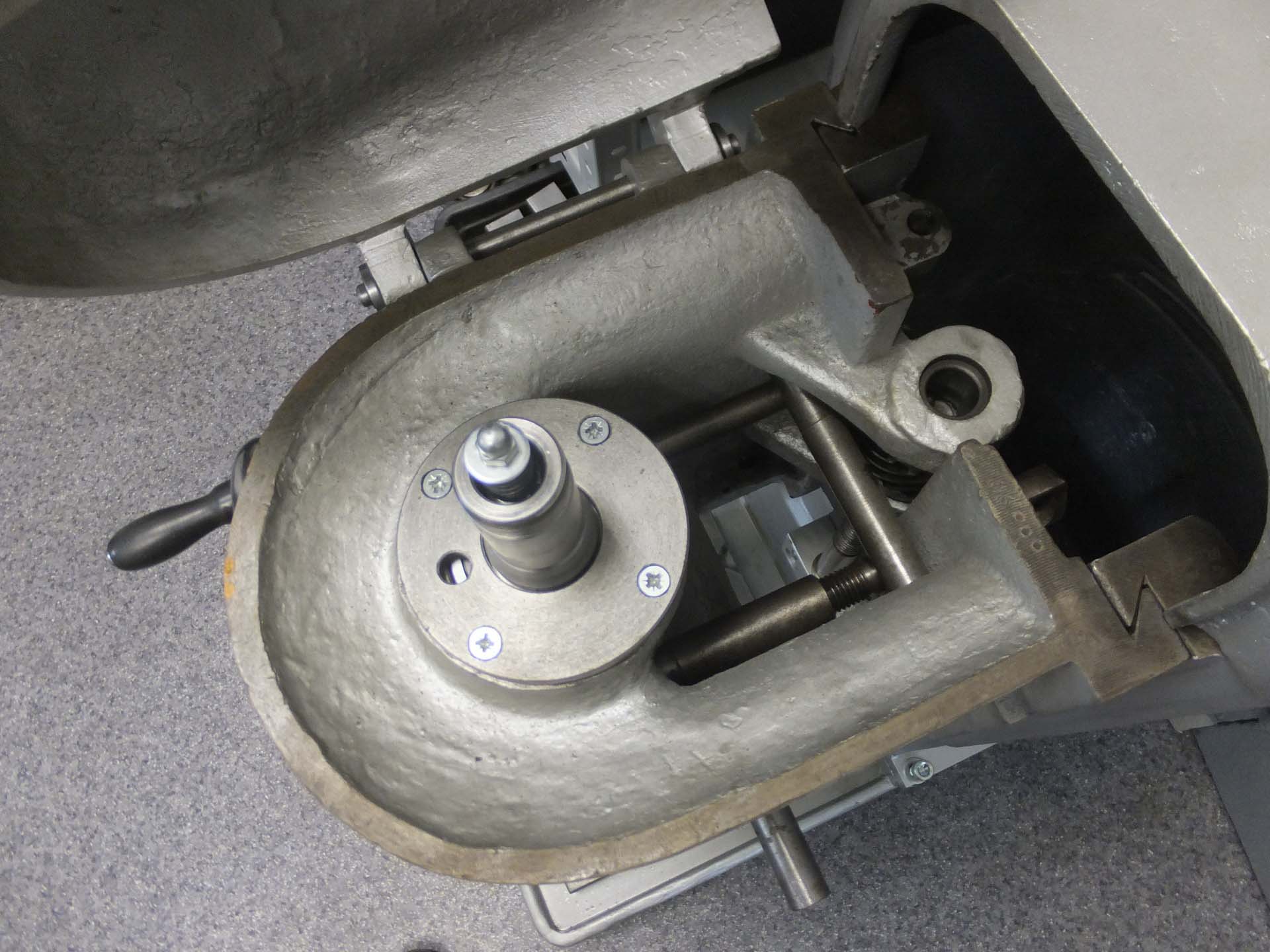

02С-15 Загальний вигляд свердлильного верстата

Фото свердлильного верстата 02С-15

Фото свердлильного верстата 02С-15. Дивитись у збільшеному масштабі

02С-15 Загальний вигляд свердлильного верстата

Фото свердлильного верстата 02С-15

Фото свердлильного верстата 02С-15. Дивитись у збільшеному масштабі

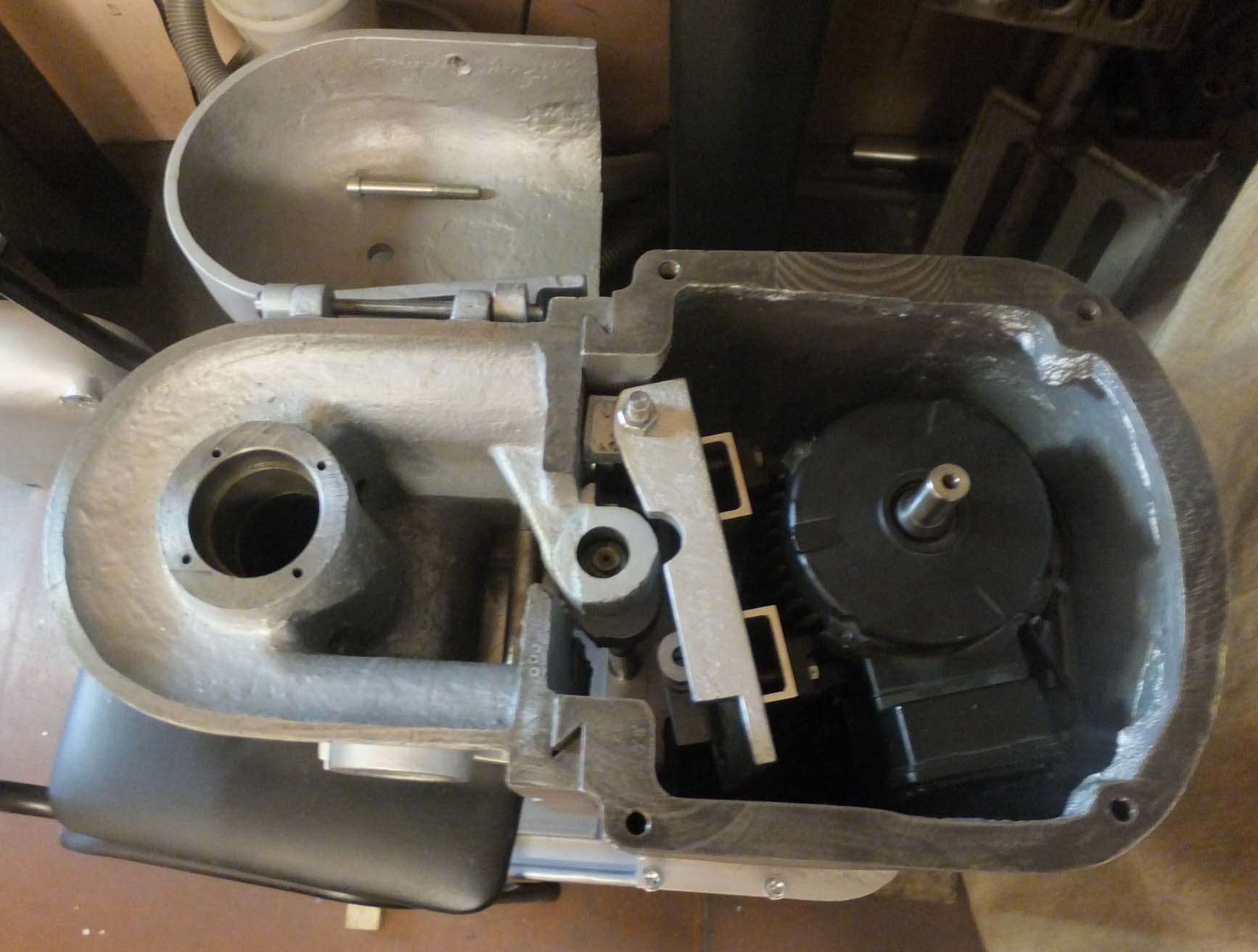

02С-15 Загальний вигляд свердлильного верстата

Фото свердлильного верстата 02С-15

Фото свердлильного верстата 02С-15. Дивитись у збільшеному масштабі

02С-15 Загальний вигляд свердлильного верстата

Фото свердлильного верстата 02С-15

Фото свердлильного верстата 02С-15. Дивитись у збільшеному масштабі

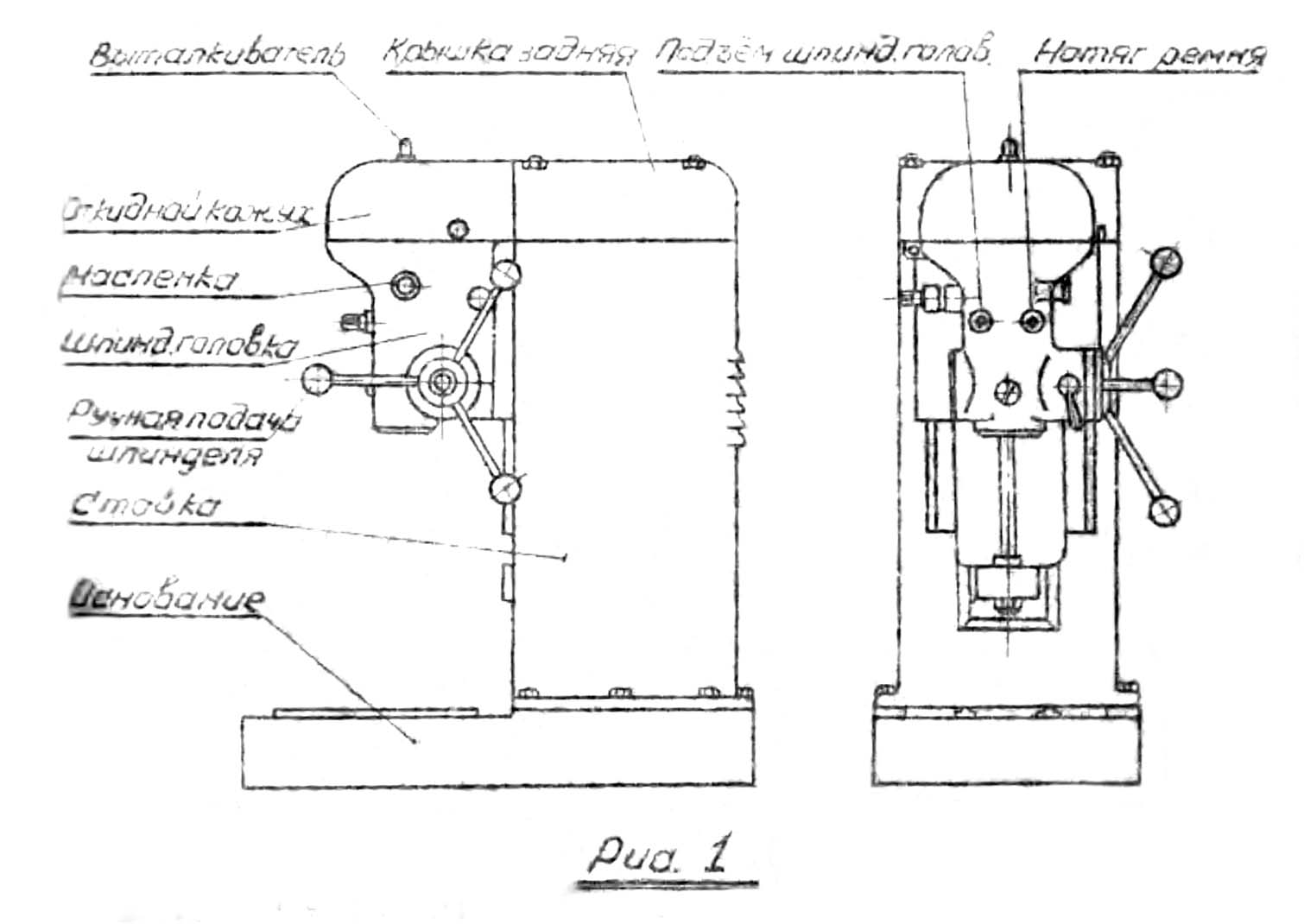

02С-15 Розташування органів керування координатно-свердлильним верстатом

Розташування органів керування координатно-свердлильним верстатом 02С-15

Розташування органів керування координатно-свердлильним верстатом 02С-15. Дивитись у збільшеному масштабі

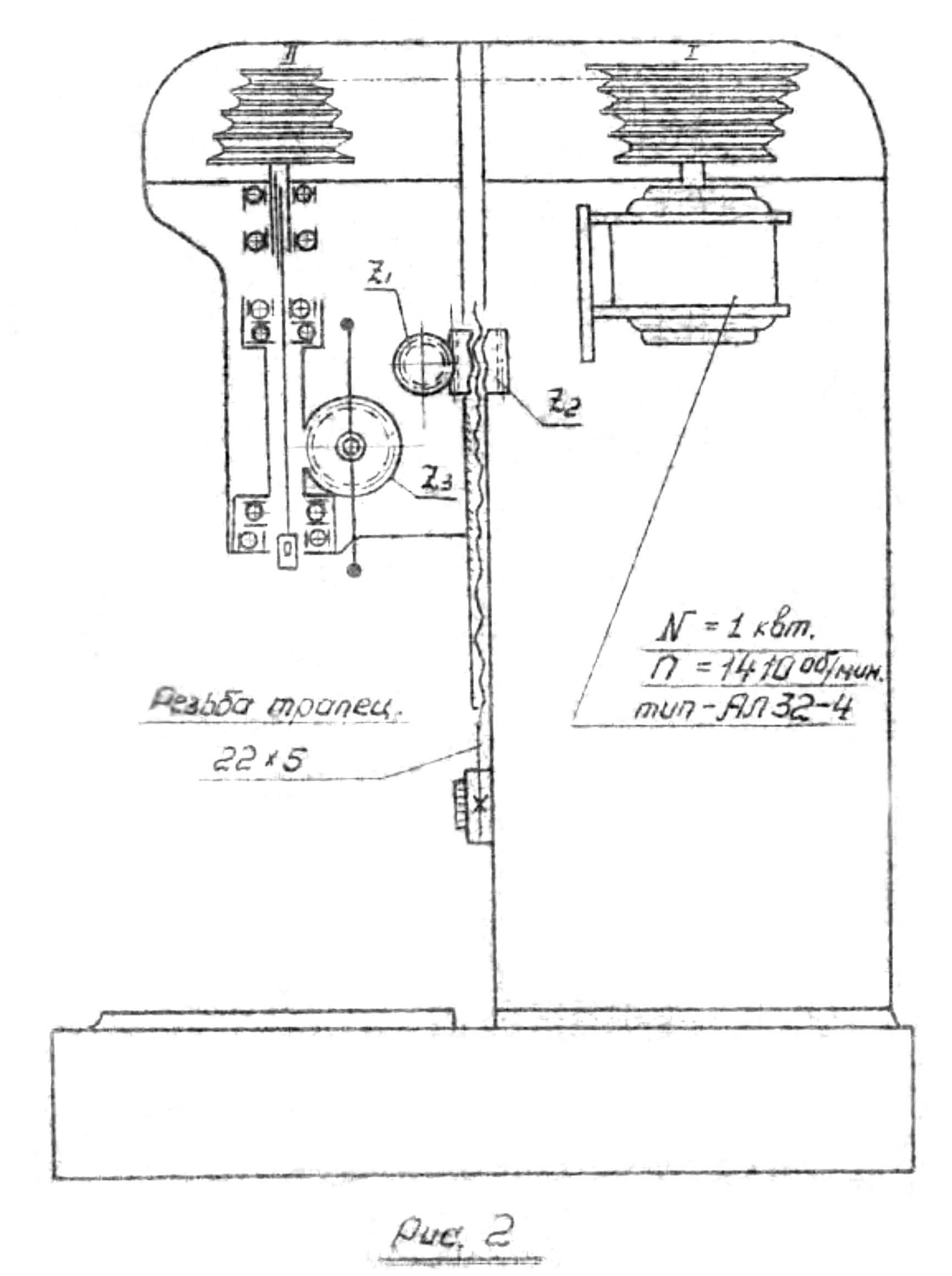

02С-15 Кінематична схема свердлильного верстата

Кінематична схема сверлильного верстата 02С-15

Кінематична схема сверлильного верстата 02С-15. Дивитись у збільшеному масштабі

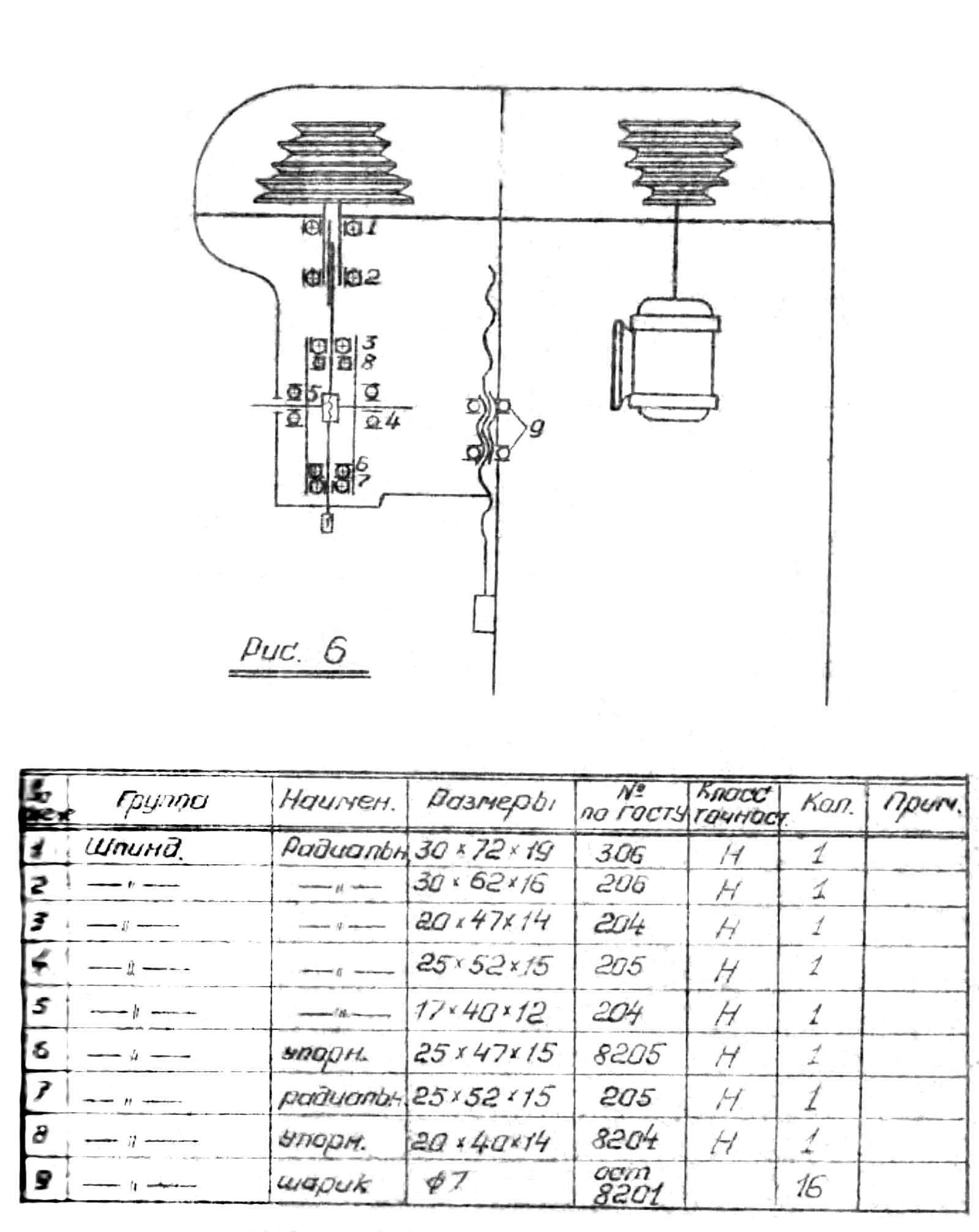

Схема розположення підшибників сверлильного верстата 02С-15

Схема розположення підшибників сверлильного верстата 02С-15. Дивитись у збільшеному масштабі

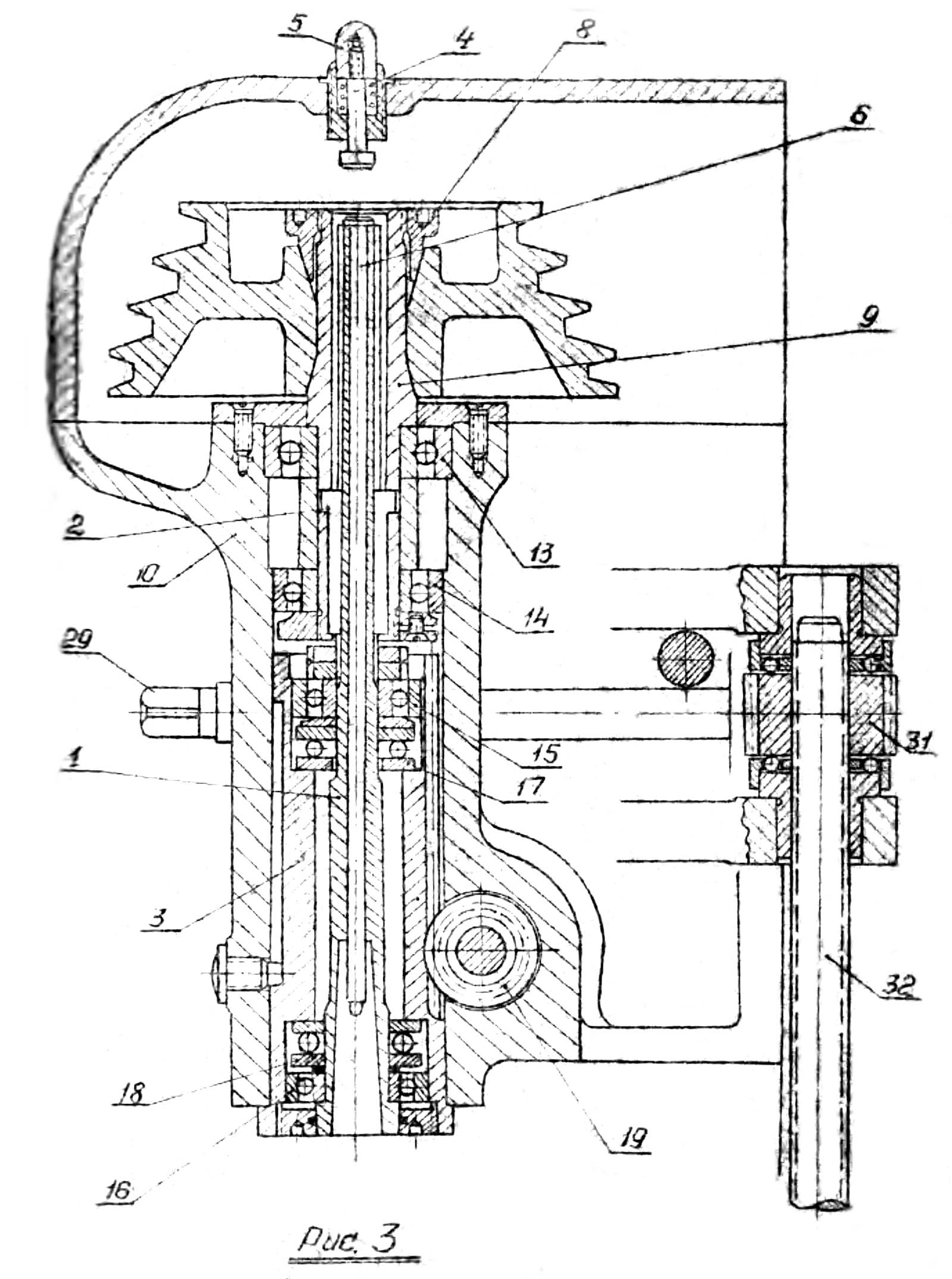

Шпиндельная головка сверлильного настільного верстата 02С-15

Шпиндельная головка сверлильного настільного верстата 02С-15. Дивитись у збільшеному масштабі

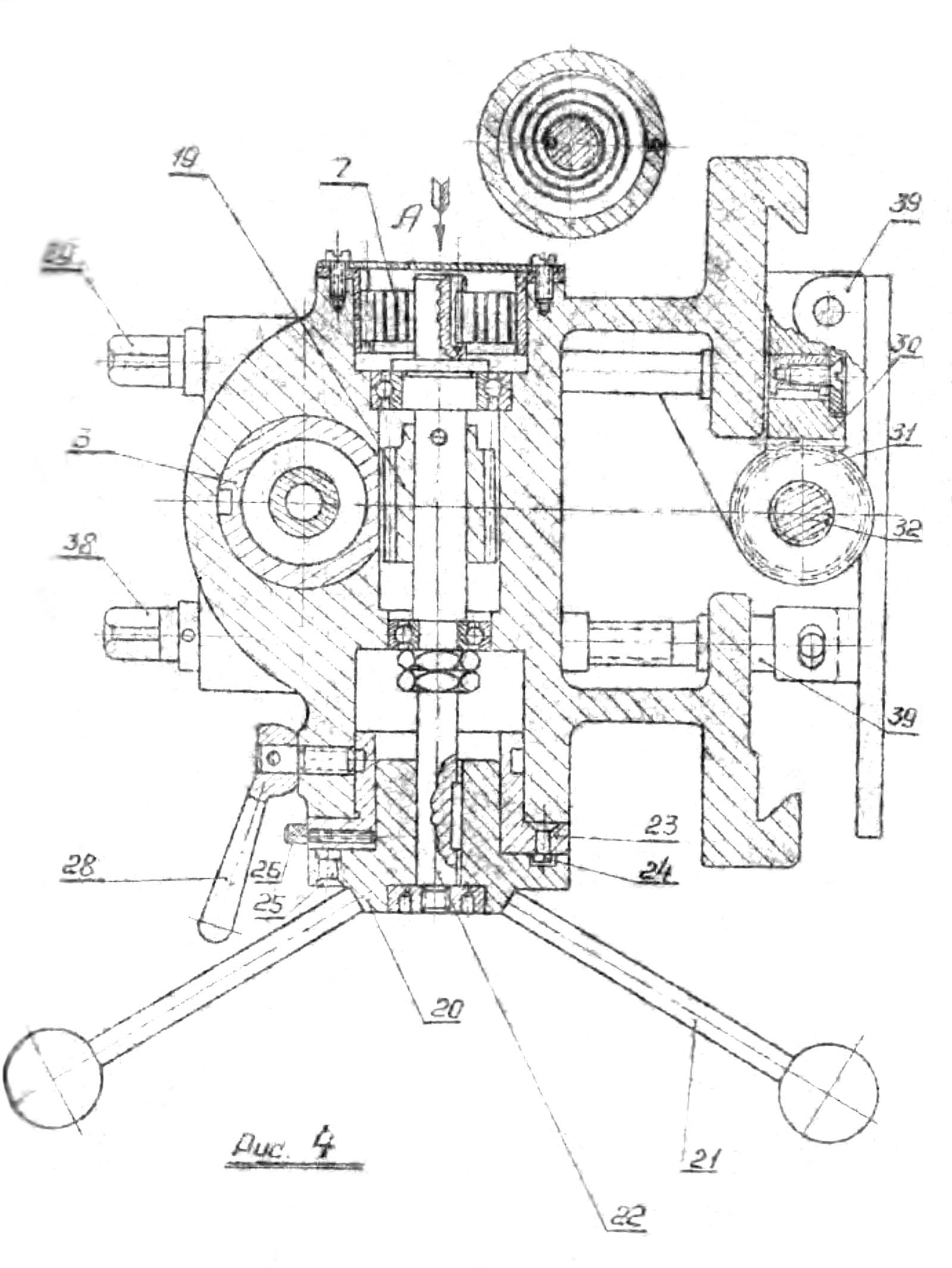

Шпиндельная головка сверлильного настільного верстата 02С-15

Шпиндельная головка сверлильного настільного верстата 02С-15. Дивитись у збільшеному масштабі

С помощью ступенчатых шкивов I і II і клинового ремня вращение от мотора передається втулке 9 і через скользящие шпонки 2 шпинделю 1.

Втулка 9 з помощью шариковых підшибників 13 і 14 установлена в корпусе 10.

Клиновая гайка 8 служит для плотной посадки шкива.

Шпиндель 1 установлен в пиноли 3 на радиальных підшипниках 15 і 16 і упорных підшипниках 17 і 18.

Подъем і опускание шпинделя производится поворотом рукоятки 21 і валика 22 з сидящей на нем шестерней 19 сцепляющейся з рейкой пиноли 3.

Валик 22 снабжен ленточной пружиной 7.

Глубина сверления ограничивается поворотом рукоятки 21 з втулкой 20, имеющей кольцевой паз, по которому скользит штифт 24 до встречи з упором 25.

Штифт 26 служит для установки лимба на заданную глубину сверления; положение лимба фиксируется рукояткой 28.

Верстат имеет 8 ступеней скорости шпинделя за счет переміщення ремня по ступенчатым шкивам і шкивы могут меняться местами.

Инструмент выталкивается шомполом 6, который находится внутри шпинделя.

Для выталкивания инструмента необходимо нажать на толкатель 4, закрытый сверху закаленным колпачком 5 на крышке шпиндельной головки.

Механізм зажиму шпиндельной головки верстата 02С-15

Механізм зажиму шпиндельной головки сверлильного настільного верстата 02С-15. Дивитись у збільшеному масштабі

Технічні характеристики сверлильного верстата 02С-15

Наименование параметра	КС-01	КС-02	02С-15
Основні параметри верстата
Класс точності по ГОСТ 8-82Е	Н	Н	Н
Наибольший диаметр сверления в стали 45, мм	15	12	15
Наибольший диаметр растачивания, мм		70
Наименьшее і наибольшее расстояние от торца шпинделя до стола, мм	280	280	350
Расстояние от оси шпинделя до стойки (вылет шпинделя), мм	200	215	200
Стол
Рабочая поверхность стола, мм	250 х 600	250 х 600	-
Наибольшее продольное перемещение стола, мм	200	200	-
Наибольшее поперечное перемещение стола, мм	150	150	-
Размер плиты основания, мм	200 х 280		280 х 280
Наибольшая масса обрабатываемого вироби, кг
Шпиндель
Наибольшее вертикальное (ход) перемещение гильзы шпинделя ручное, мм	100	100	100
Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм	200	200	200
Количество швидкостей шпинделя	8	4	8
Частота обертання шпинделя, об/мин	445, 820, 875, 1220, 4650, 3350, 2380, 1700	445, 620, 875, 1220	445, 620, 875, 1220, 4650, 3350, 2380, 1700
Пределы рабочих подач на один оборот шпинделя, мм/об	-	0,05 (1)	-
Внутренний конус шпинделя	Морзе 2	Морзе 2	Морзе 2
Привод
Електродвигун приводу головного руху, кВт (об/мин)	1,0 (1410)	1,0 (1410)	1,0 (1410)
Габарит верстата
Габарити верстата, включая ход стола і салазок, мм	850 х 720 х 845	720 х 850 х 1690	680 х 370 х 845
Масса верстата, кг		382	300
