Т-28 Верстат токарний настільний
схеми, опис, характеристики

Відомості про виробника токарного верстата Т-28

Виробник токарного верстата моделі Т-28 – Мінський годинниковий завод , заснований у 1953 році.

Т-28 Верстат токарний настільний часовий. Призначення, сфера застосування

Токарний верстат Т-28 є вдалою копією швейцарського токарного верстата Schaublin-70 .

Токарний верстат Т-28 призначається для всіляких дрібних чистових токарних робіт у приладобудуванні, при виробництві інструменту для виконання масових операцій в основних цехах годинникового виробництва і т.д.

Верстат Т-28 дозволяє проводити такі види токарних робіт:

• Проточування та розточування циліндричних і конічних поверхонь
• Підрізання торців
• Відрізку
• Свердління та ряд інших робіт

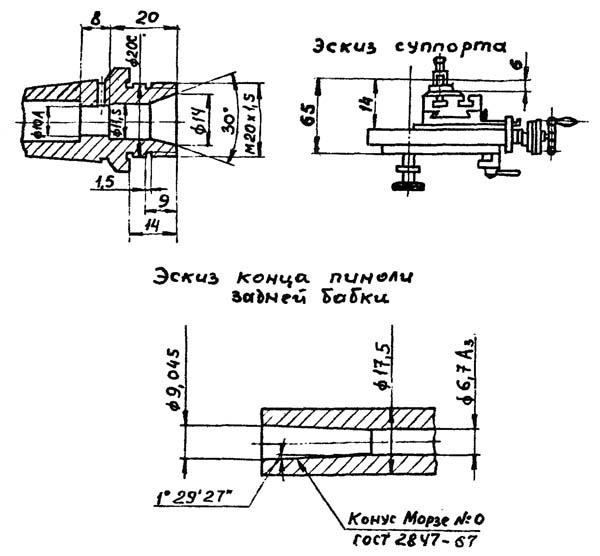

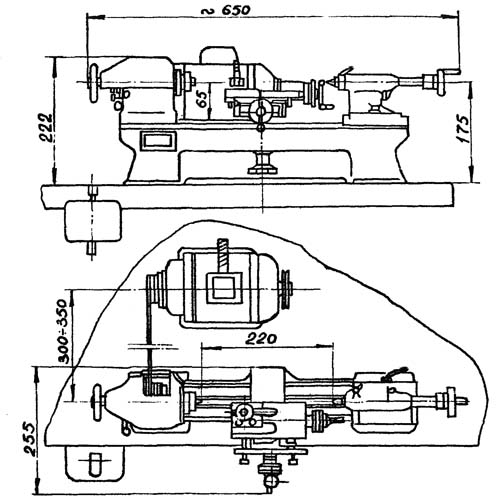

Посадочні місця та приєднувальні розміри токарного верстата Т-28

Посадочні місця та приєднувальні розміри верстата Т-28

Габаритні розміри токарного верстата Т-28

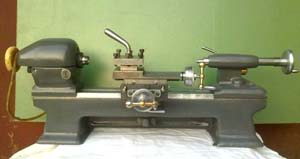

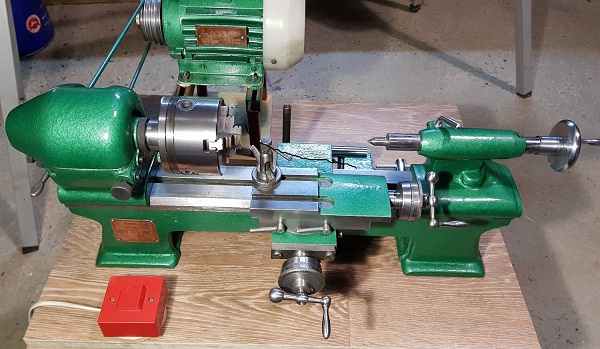

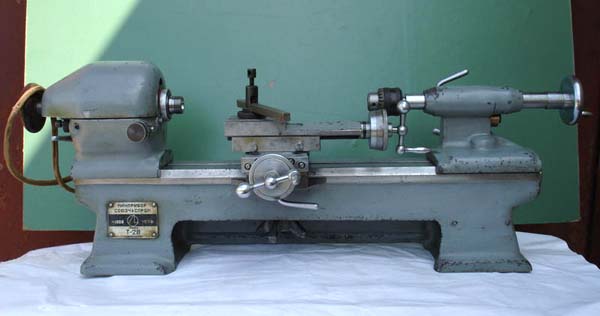

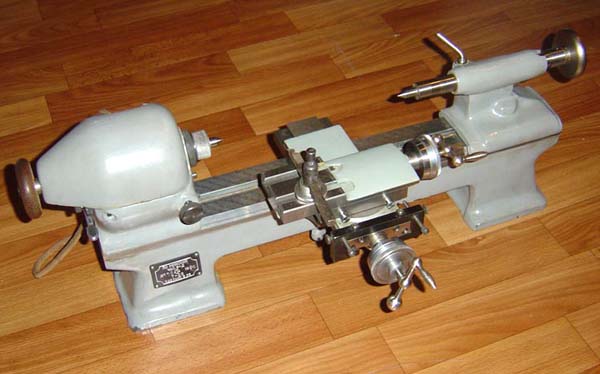

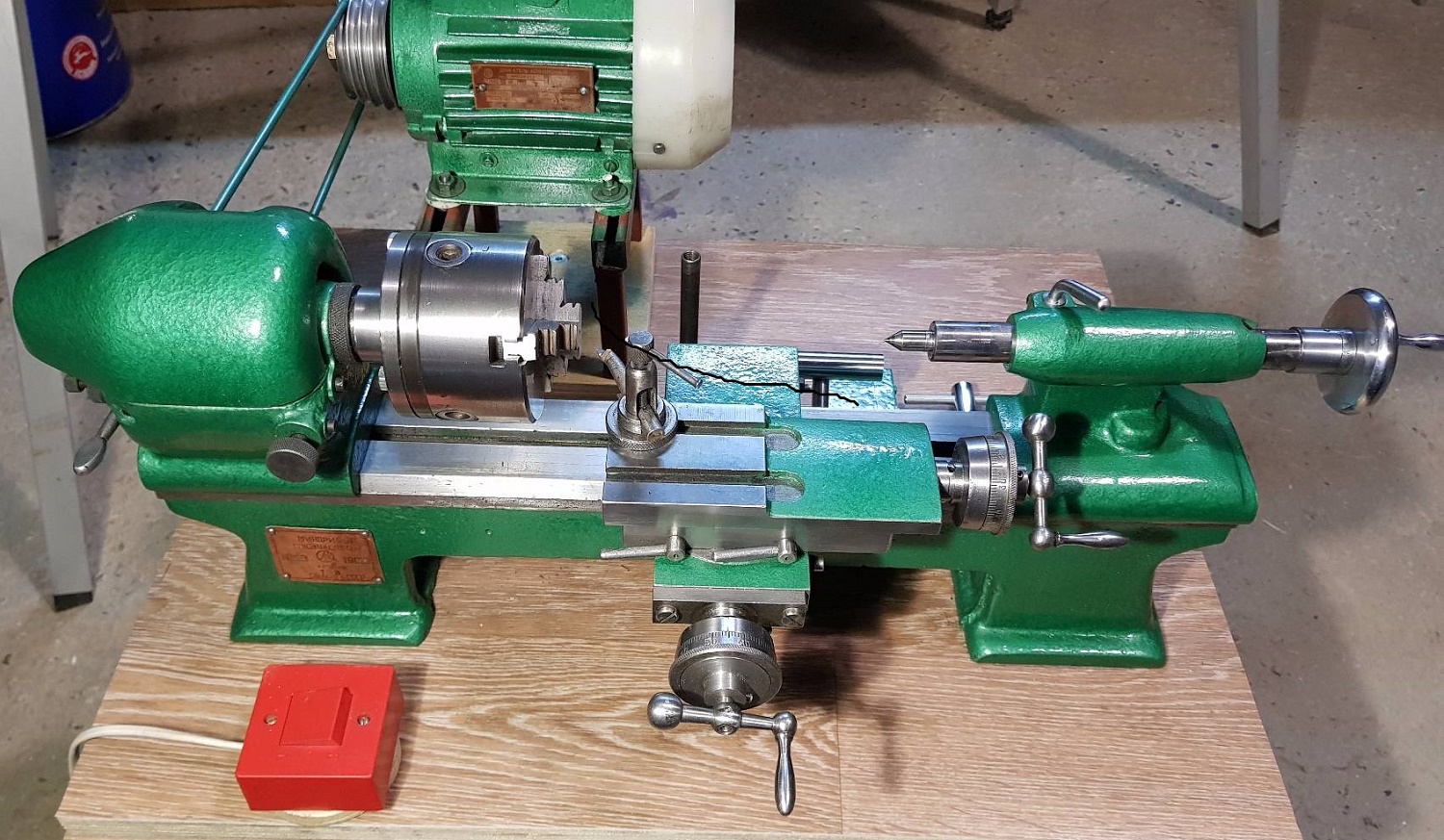

Фото токарного верстата Т-28

Фото токарного верстата Т-28

Фото токарного верстата Т-28. Дивитись у збільшеному масштабі

Фото токарного верстата Т-28

Фото токарного верстата Т-28

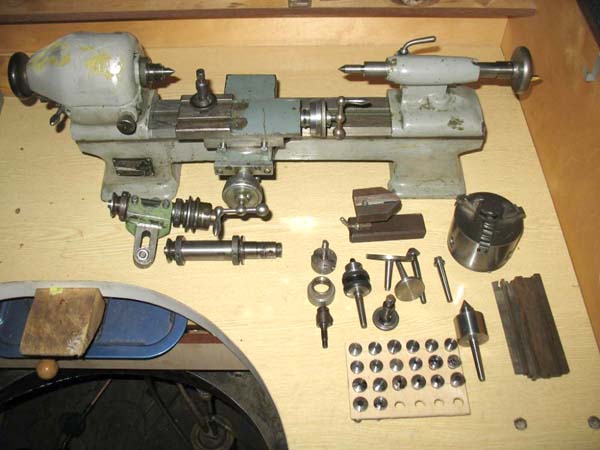

Комплектація токарного верстата Т-28

Комплектація токарного верстата Т-28

Стандартна комплектація токарного верстата Т-28

• Т28-09-21 - Центр передньої бабки
• Т28-09-22 - Шайба
• Т28-09-23 - Повідець
• Т28-09-24 - Підстава
• Т28-09-25 - Затискач
• Т28-09-27 - Підручник
• Т28-09-28 - Ключ спеціальний
• Т28-09-31 - Столик
• Т28-09-32 - Столик призматический
• Т28-09-33 - Ключ ріжковий 16
• Т28-09-34 - Центр задньої бабки
• Комплект цанг - Комплект цанг 1..4мм через 0,5мм та 5мм

Пристосування, що поставляються за окрему плату

• Т28-04 - Стійка з роликами
• Т28-05 - Пристрій для внутрішнього шліфування
• Т28-06а - Пристрій для зовнішнього шліфування
• Т28-07 - Супорт шліфувального пристрою
• Т28-08 - Бабка вироби для шліфування - квіл

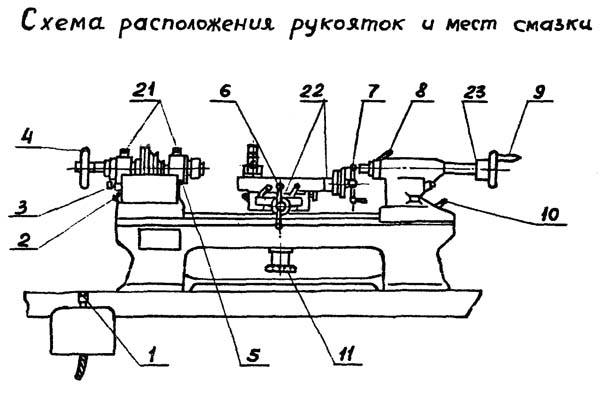

Розташування органів керування токарним верстатом Т-28

Розташування органів керування токарним верстатом Т-28

Перелік органів керування токарним верстатом Т-28

1. Рукоятка увімкнення двигуна
2. Рукоятка гальмування шпинделя передньої бабки
3. Ручка розподільчого пристрою
4. Маховичок цангодержателя
5. Ручка стопоріння шпинделя
6. Рукоятка поперечної подачі супорта
7. Рукоятка поздовжньої подачі різцевих санок
8. Рукоятка затискача пінолі задньої бабки
9. Маховичок подачі пінолі задньої бабки
10. Рукоятка затискача задньої бабки
11. Гайк затискача супорта

Точки змазки токарного верстата Т-28

21. Підшипники ковзання шпинделя передньої бабки
22. Опори ходових гвинтів супорта та різцевих санок
23. Опора ггвинта подачі пінолі задньої бабки

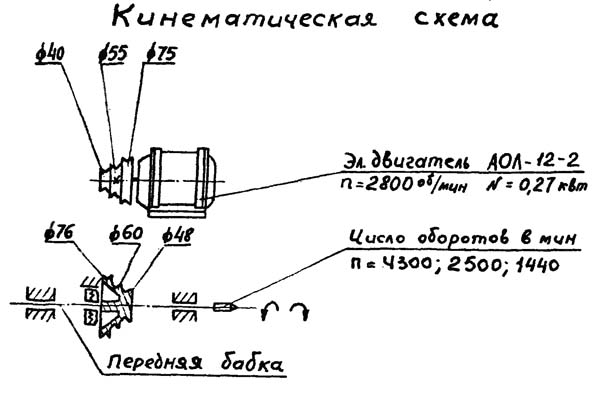

Кінематична схема токарного верстата Т-28

Кінематична схема токарного верстата Т-28

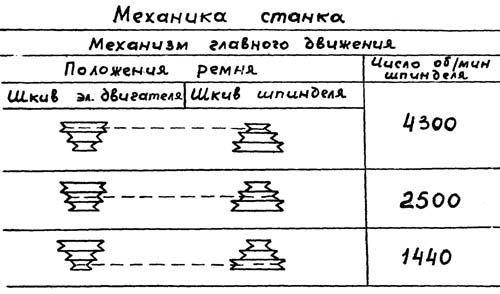

Механіка токарного верстата Т-28

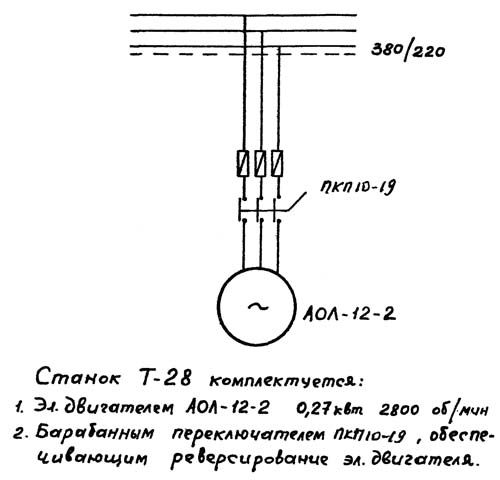

Схема електрична принципова токарного верстата Т-28

Електрична схема токарного верстата Т-28

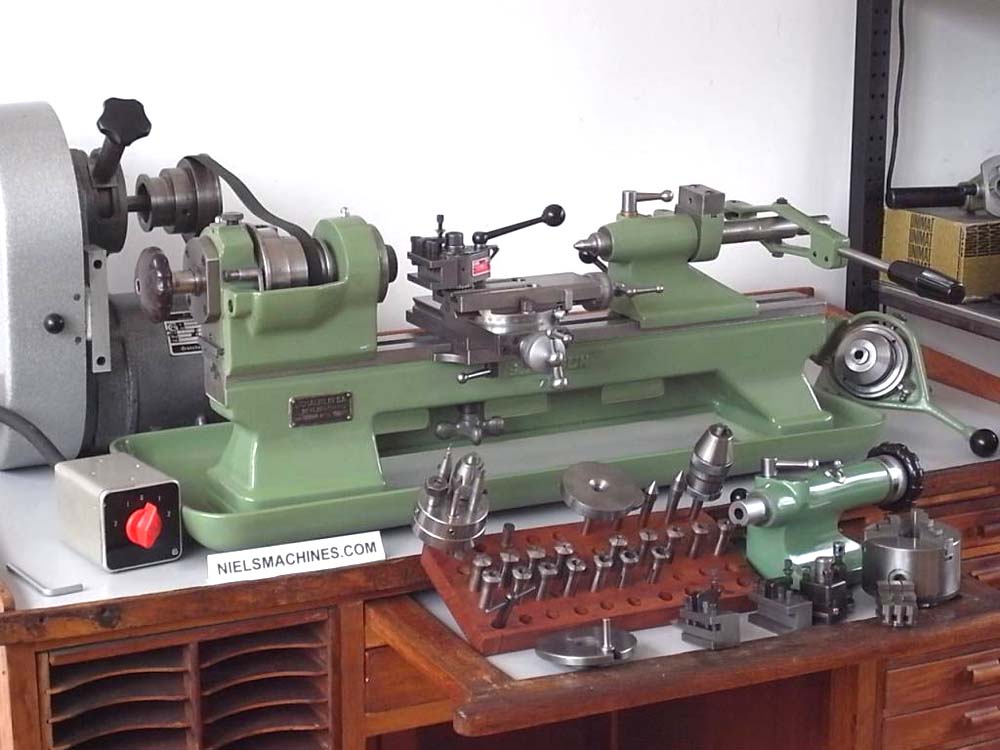

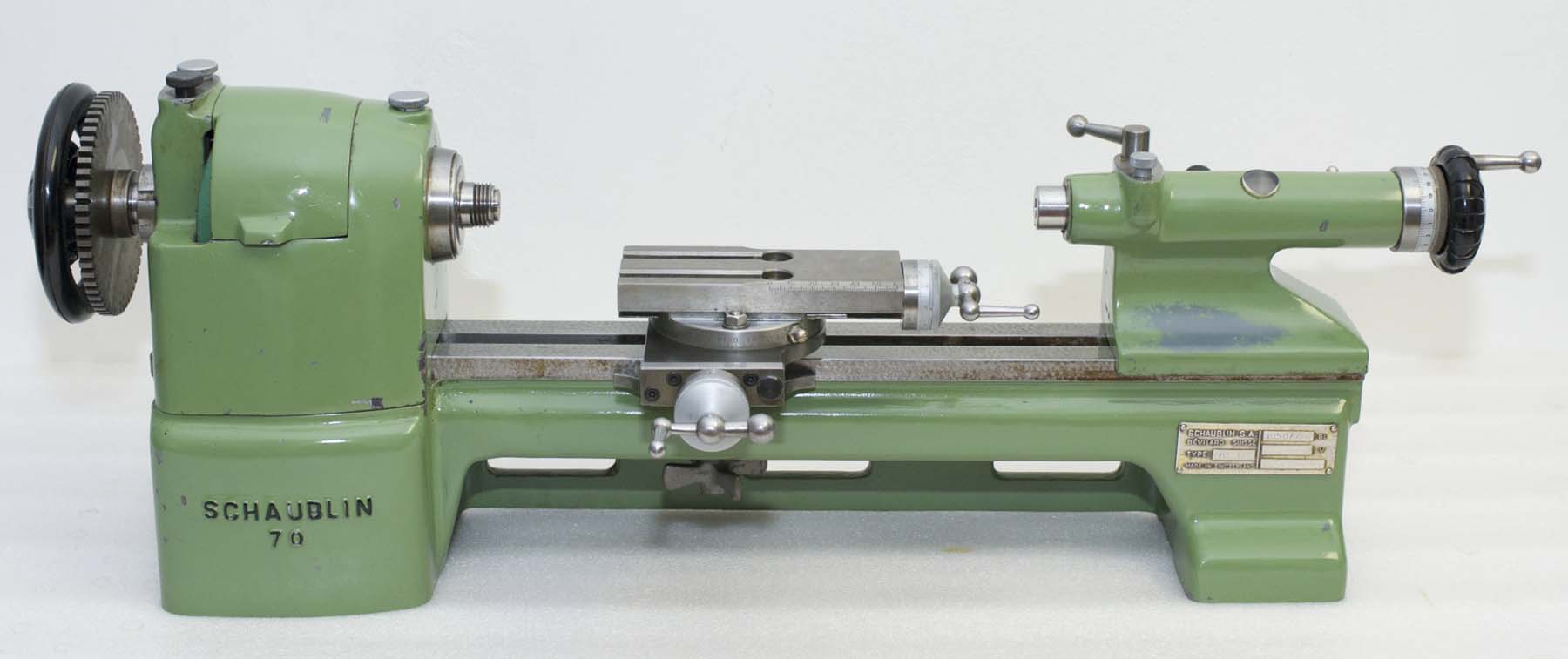

Фото прецизійного часового токарного верстата Schaublin-70

Фото часового токарного верстата Schaublin-70

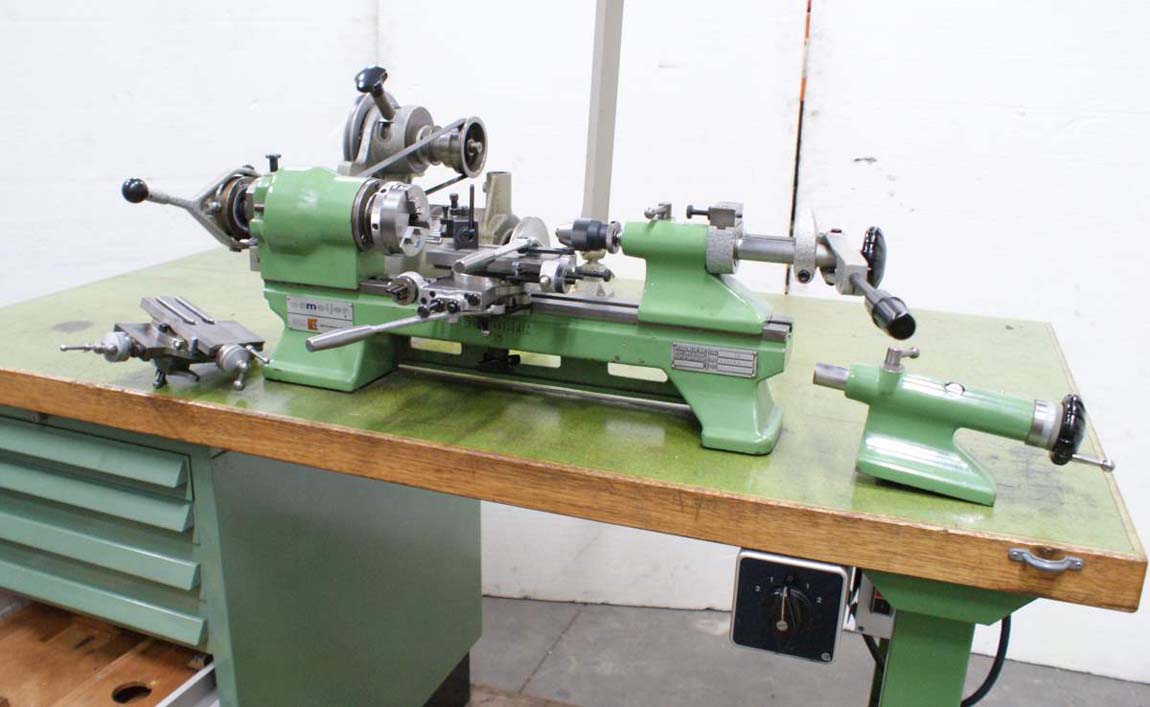

Фото прецизійного часового токарного верстата Schaublin-70. Дивитись у збільшеному масштабі

Фото часового токарного верстата Schaublin-70

Фото прецизійного часового токарного верстата Schaublin-70. Дивитись у збільшеному масштабі

Фото часового токарного верстата Schaublin-70

Фото прецизійного часового токарного верстата Schaublin-70. Дивитись у збільшеному масштабі

Технічні характеристики верстата Т-28

Найменування параметру	Т-65	С-95	Т-28
Основні параметри верстата
Клас точності	Н	Н	Н
Найбільший діаметр заготовки над станиною, мм	120	50	130
Найбільший діаметр заготовки над супортом, мм	30	12	14
Висота центрів над плоскими напрямними станини, мм	65	32	65
Найбільша довжина заготовки у центрах (РМЦ), мм	200	125	220
Найбільша довжина обточування, мм	70	38	55
Найбільша висота тримача різця, мм	7 х 7	6 х 9	8 х 8
Висота від опорної поверхні різця до лінії центрів, мм	6	6	6
Найбільша відстань від осі центрів до кромки різцетримача, мм	50
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм	10	8	10
Конус Морзе шпинделя	№ 1	39°30`	№ 0
Число ступенів частот прямого обертання шпинделя	3	3	3
Частота прямого обертання шпинделя, об/хв	77, 66, 55	1300..3000	1440, 2500, 4300
Супорт. Подання
Найбільше поперечне переміщення супорта, мм	70	44	55
Переміщення супорта поперечне на один поділ лімба, мм	0,05	0,01	0,01
Найбільше переміщення різцевих санчат, мм	70	38	55
Переміщення різцевих санок на один поділ лімба, мм	0,05	0,01	0,01
Кут повороту різцевих санчат, град	±90°	±90°	±60°
Задня бабка
Конус задньої бабки	Морзе №1	39°30`	Морзе №0
Найбільше переміщення пінолі, мм	45	30	45
Електроустаткування
Електродвигун головного приводу, кВт	0,25 1400 об/хв	0,15 2700 об/хв	0,27 2800 об/хв
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	675 х 300 х 250	420 х 200 х 250	650 х 255 х 222
Маса верстата, кг	19	19,2	25
