СВ-20 Верстат свердлильний п'ятишпиндельний
Опис, характеристики, схеми

Відомості про виробника настільного свердлувального верстата СВ-20

Виробником настільного свердлувального верстата СВ-20 є Марійський машинобудівний завод, ВАТ , заснований у 1941 році. Вебсайт: https://stanki.marimmz.ru/

Завод входить до складу АТ «Концерн ВКО „Алмаз-Антей“».

СВ-20 Верстат свердлильний п'ятишпиндельний. Призначення та сфера застосування

Вертикальний п'ятишпиндельний свердлильний верстат консольного типу з ручною подачею призначений для свердління отворів діаметром не більше 14 мм.

Число оборотів кожного шпинделя змінюється перекиданням клинового ременя на триступінчастиних шківах електродвигуна та шпинделя верстата.

Натяг ременя провадиться за допомогою переміщення плити електромотора.

Привід верстата від п'яти електродвигунів з клинопасової передачею. Станина верстата – чавунне лиття. Стіл виготовлений із литої чавунної плити. На столі станини змонтовано на колонках п'ять свердлувальних головок, кожна з яких представляє свердлильний верстат настільного типу з індивідуальним електроприводом.

Загальне компонування верстата

П'ятишпиндельний свердлильний верстат складається з наступних основних вузлів:

1. станина
2. стіл
3. свердлильна головка (5 шт.)

Свердлильна головка у свою чергу складається з наступних вузлів:

1. бабка (свердлильна головка) шпинделя
2. колонка
3. привід

Специфічні особливості окремих вузлів

Бабка шпинделя

У бабці шпинделя змонтовано шпиндельний вузол та механізм підйому. Останній призначений для переміщення бабки шпинделя колонкою. Позаду бабці прикріплений електродвигун.

Колонка

Колонка зафіксована двома установочними болтами в склянці, за допомогою якого кріпиться до столу верстата. У разі необхідності повороту колонки навколо своєї осі, болти послаблюються, колонка разом із бабкою повертається у потрібне положення, після чого болти затискаються.

Привід

Електродвигун встановлений на підмоторній плиті та прикріплений до бабки шпинделя.

На валу електродвигуна закріплений ступінчастиний шків, що передає крутний момент на шків шпинделя за допомогою клинопасової передачі.

Пересування шпиндельної бабки

Для переміщення шпиндельної бабки по колонці потрібно звільнити рукоятку стопоріння бабки на колонці.

Увага! При звільненні рукоятки стопоріння бабки необхідно дотримувати рукоятку для переміщення бабки по колонці (для запобігання неконтрольованому опусканню бабки).

Загальний вигляд свердлувального настільного верстата СВ-20

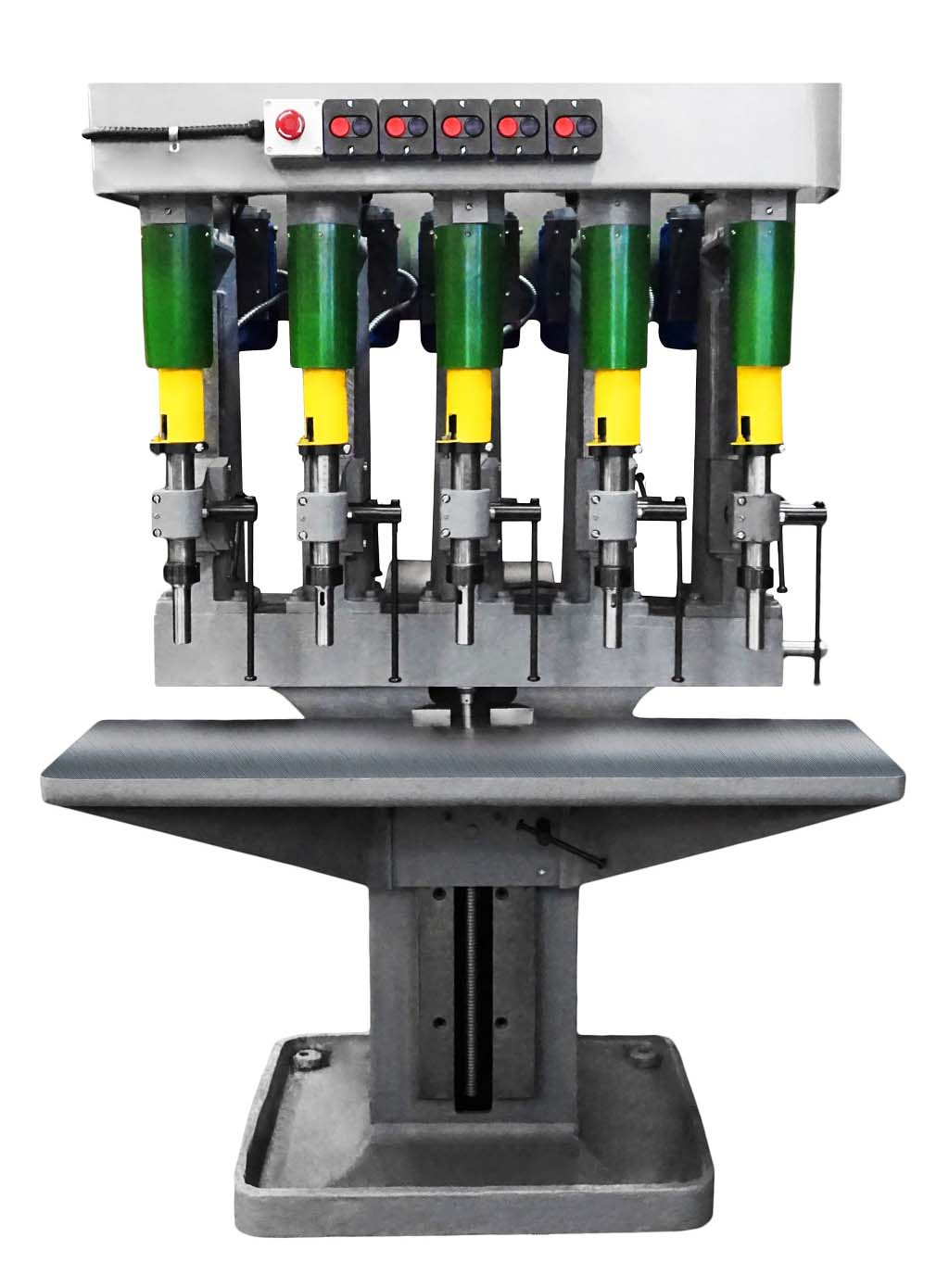

Фото свердлильного верстата СВ-20

Фото свердлувального верстата СВ-20. Дивитись у збільшеному масштабі

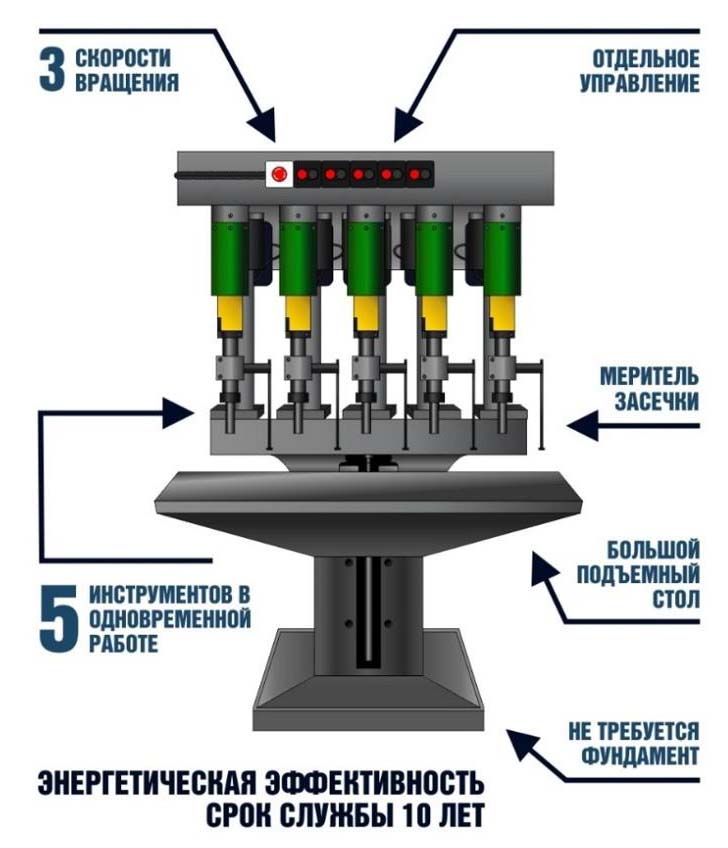

Загальний вигляд свердлильного верстата СВ-20

Загальний вигляд свердлувального верстата СВ-20. Дивитись у збільшеному масштабі

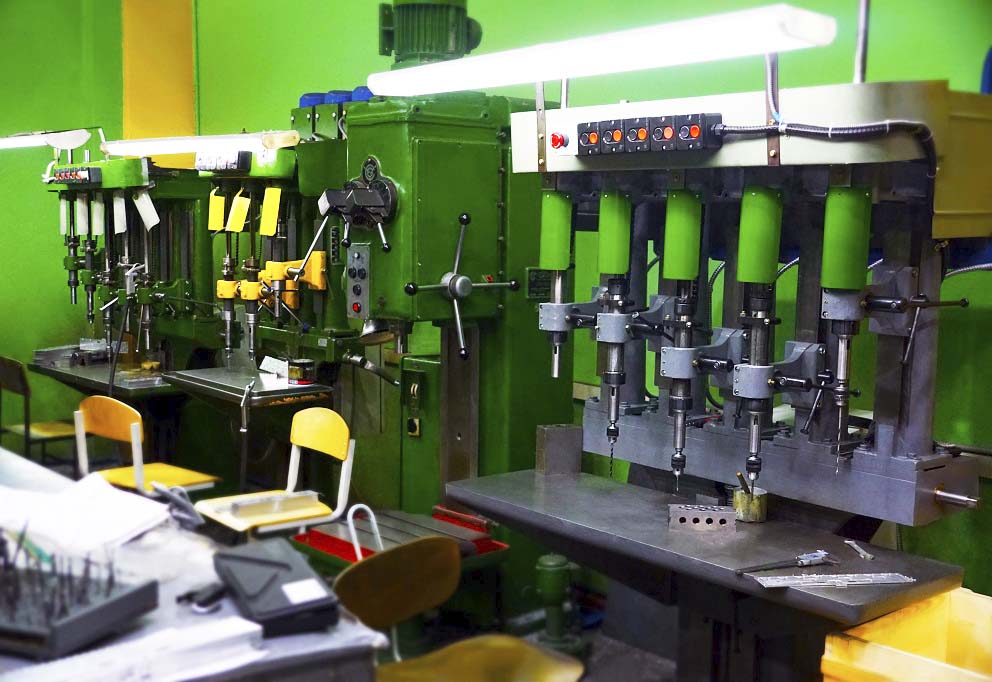

Загальний вигляд свердлильного верстата СВ-20

Загальний вигляд свердлувального верстата СВ-20. Дивитись у збільшеному масштабі

Загальний вигляд свердлильного верстата СВ-20

Загальний вигляд свердлувального верстата СВ-20. Дивитись у збільшеному масштабі

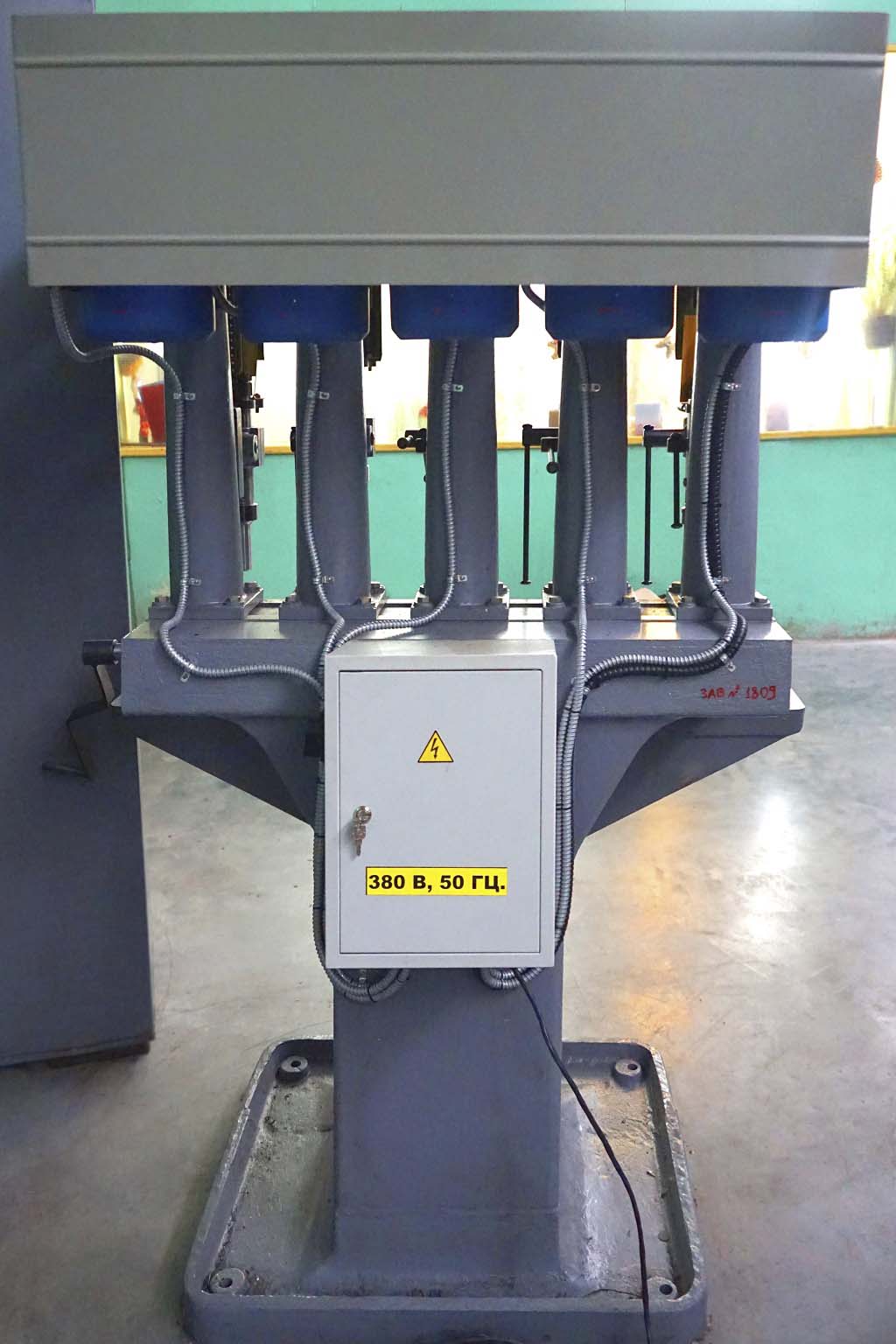

Задній вигляд свердлильного верстата СВ-20

Задній вигляд свердлильного верстата СВ-20. Дивитись у збільшеному масштабі

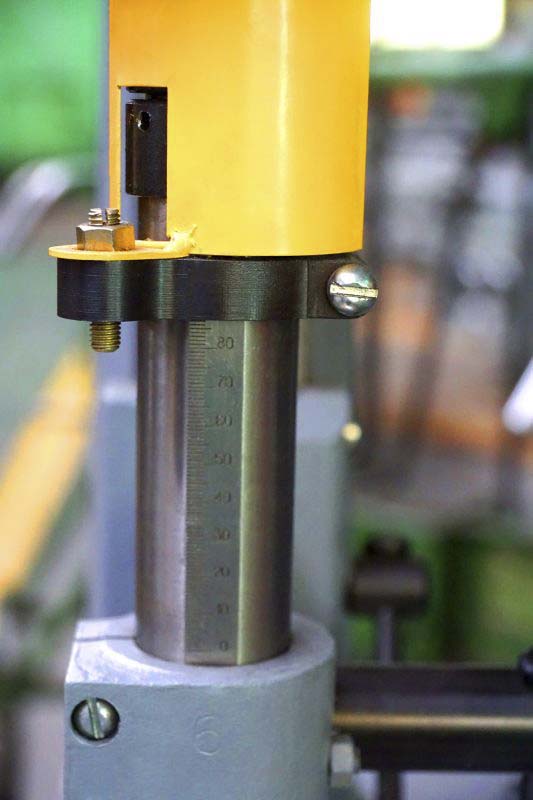

Піноль свердлильного верстата СВ-20

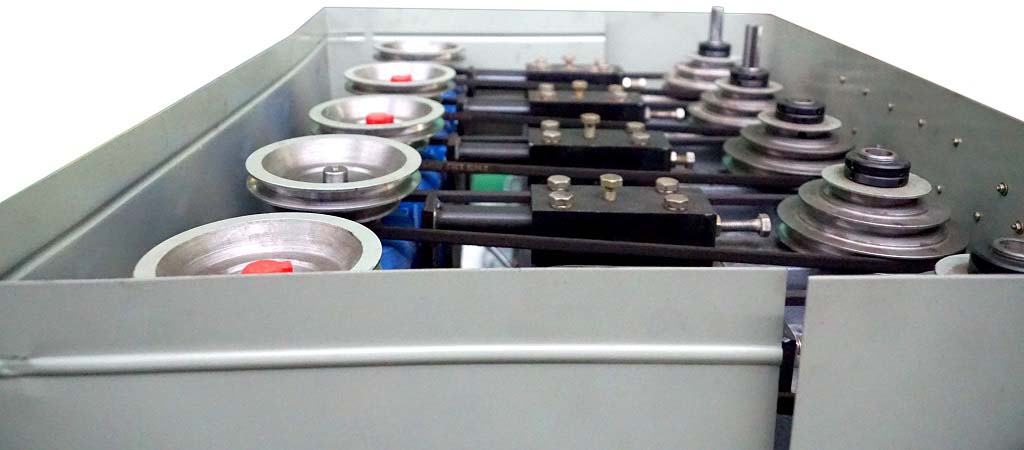

Привід свердлувального верстата СВ-20

Привід свердлувального верстата СВ-20. Дивитись у збільшеному масштабі

СВ-20 Верстат свердлильний п'ятишпиндельний. Відео.

Технічні характеристики верстата СВ-20

Найменування параметру	2M112	СВ-20	2H115 вечора
Основні параметри верстата
Найбільший умовний діаметр свердління, мм	12	14	15
Число шпинделів	1	5	1
Найменша та найбільша відстань від торця шпинделя до столу	0...400	20..320	70..520
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	190		160
Відстань між осями шпинделів, мм	-	194	-
