Відомості про виробника настільного свердлувального верстата НСП-2

Виробником настільного свердлувального верстата НСП-2 є Ризький дослідний завод технологічного оснащення м. Рига.

НСП-2 Верстат свердлильний настільний (настільно-свердлильний пристрій)
Призначення та сфера застосування

Настільно свердлильний верстат НСП-2 (ТУ2-18-229-82) призначений для свердління отворів стандартними свердлами діаметром до 6 мм у друкованих платах, а також для шліфування та полірування круглих отворів.

Принцип роботи та особливості конструкції верстата

Настільний свердлильний верстат НСП-2 - найпростіший настільно-свердлильний пристрій, в якому рух подачі здійснюється рукояткою рухомого столу.

Обертання патрона здійснюється від електродвигуна через шпиндель та ремінну передачу (пасик).

Деталь, що обробляється, кладеться на стіл або призму. Вертикальна подача стола здійснюється за допомогою ручки.

Установка по висоті верхньої частинини пристрою здійснюється за допомогою спеціального ггвинта.

Зміна числа оборотів шпинделя здійснюється шляхом перестановки гумового пасика на сусідній шків.

Натяг гумового пасика досягається усуненням плити електродвигуна. Для зміщення плити електродвигуна необхідно звільнити гвинти.

Електродвигун універсальний колекторний серії ВУЛ-04: ВУЛ-042-25 5000 об/хв загальнопромислового виконання призначений для тривалого режиму роботи в мережі однофазного змінного струму 220 В.

У напрямку обертання реверсивний двигун у виконанні 1М3601 кріпиться на фланець.

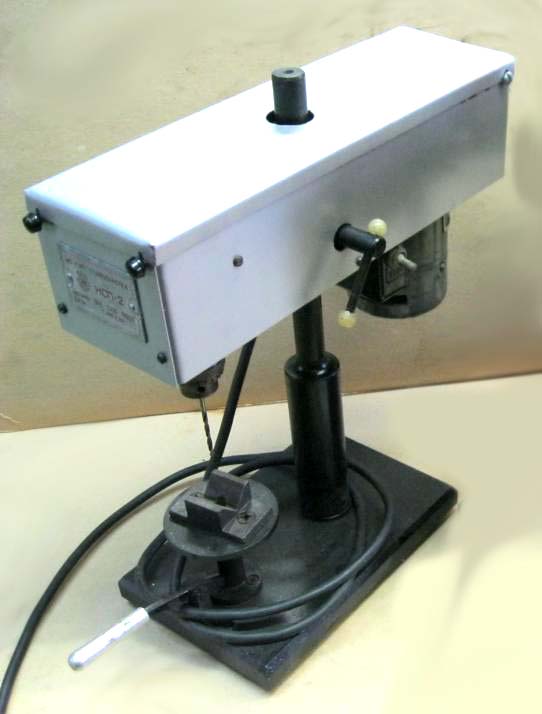

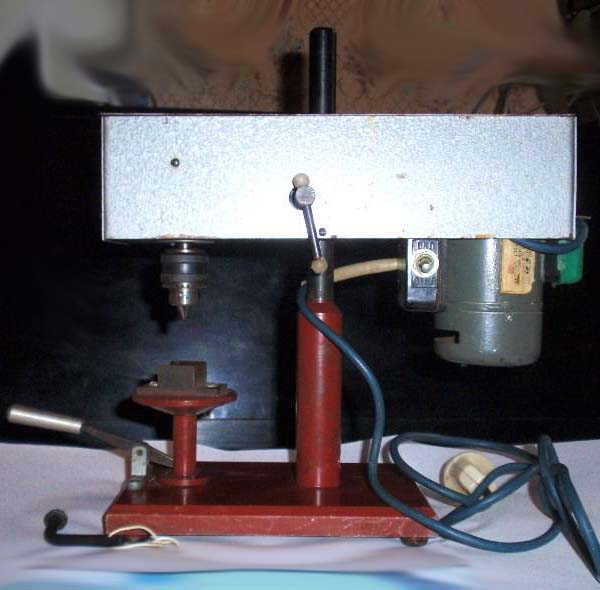

НСП-2 Загальний вигляд свердлильного верстата

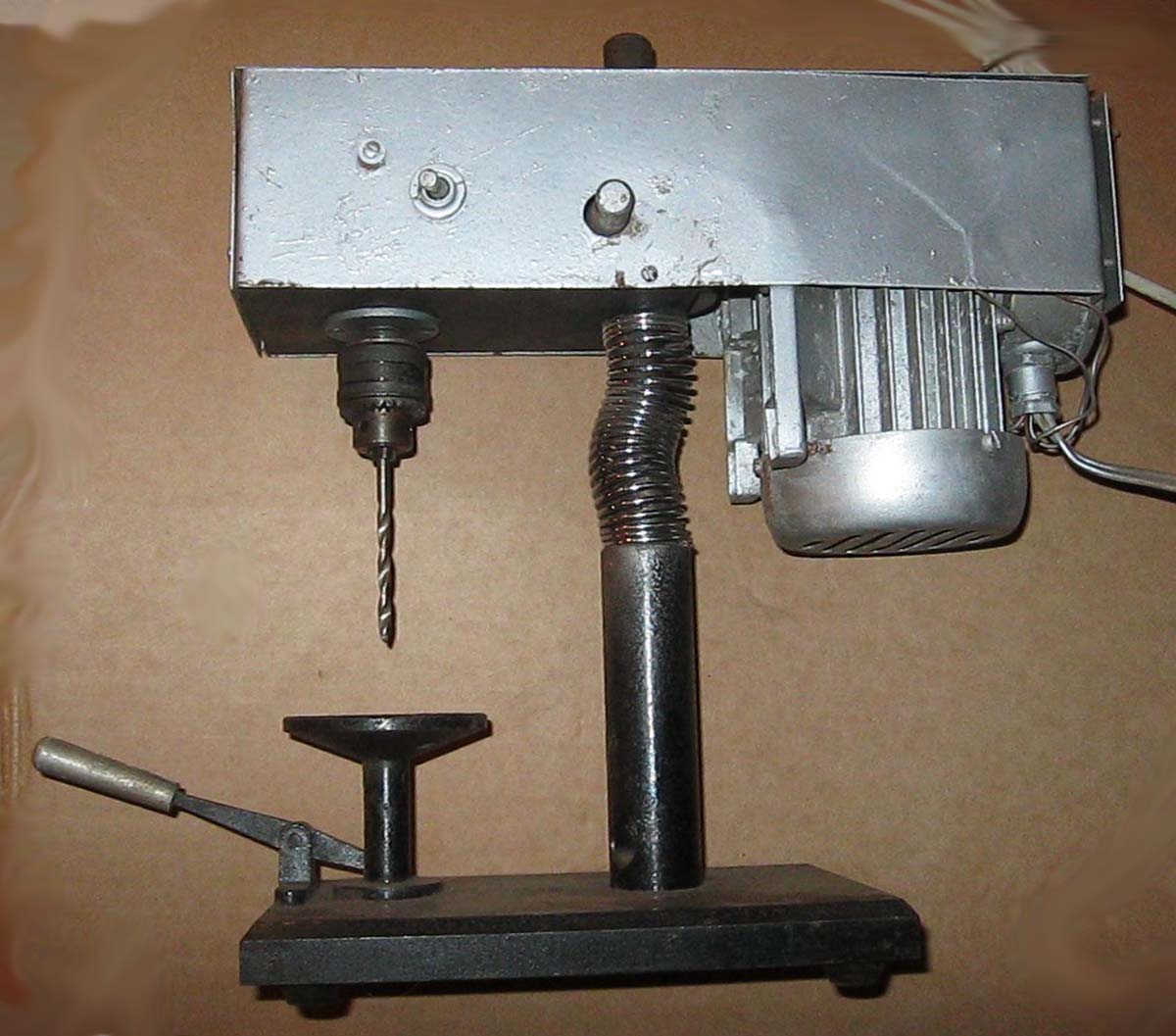

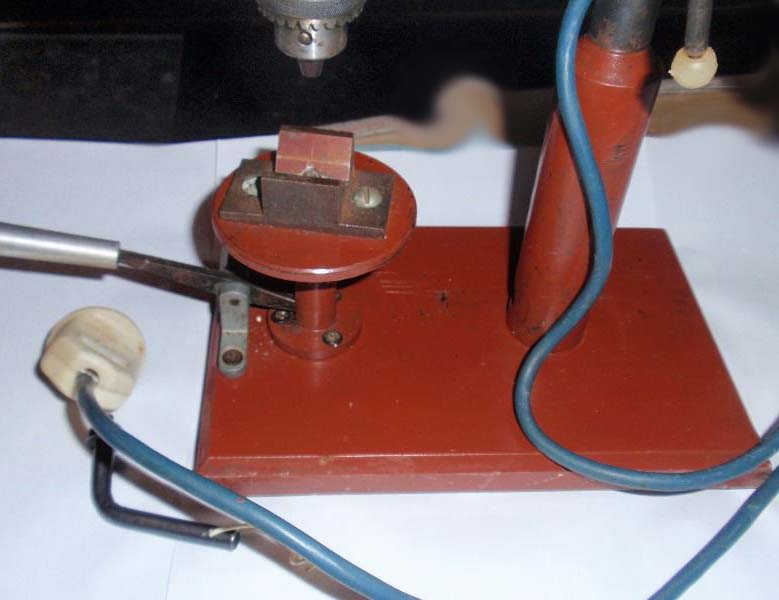

Фото свердлильного верстата НСП-2

Технічні характеристики верстата НСП-2

Найменування параметру	НСП-2
Основні параметри верстата
Найбільший діаметр свердла, мм	6
Найбільший вертикальний хід столу, мм	20
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	72
Частота обертання шпинделя, об/хв	800, 1500, 3000
Кінець шпинделя	B10
Свердлильний патрон за ГОСТ 8522-79	6-1а, ПС-6
Привід
Напруга мережі,	220 50 Гц
Електродвигун приводу, Вт (про/хв)	40 ()
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	360 х 130 х 330
Маса верстата, кг

Список літератури

Барун В.А. Робота на свердлильних верстатах,1963
Вінніков І.З., Френкель М.І. Свердлильник, 1971
Вінніков І.З. Свердлильні верстати та робота на них, 1988
Лоскутов B.В Свердлильні та розточувальні верстати, 1981
Панов Ф.С. Робота на верстатах з ЧПУ, 1984
Попов В.М., Гладиліна І.І. Свердлильник, 1958
Сисоєв В.І. Довідник молодого свердлувальника,1962
