Н-478 Ножницы гильотинные для листового металла общего назначения
Схеми, опис, характеристики

Н-478 Ножницы кривошипные листовые (гильотинные) з наклонным ножом для обробки листового металла



Прессы механические, прессы гідравлические, верстати поперечно-строгальные

Відомості про виробника гильотинных ножниц Н-478

Изготовителем ножниц Н-478 является Черниговский механический завод.

В настоящее время производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык





Ножницы кривошипные листовые з наклонным ножом (гильотинные) для обробки листового металла

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гідравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы - ножницы з наклонным ножом предназначены для прямолинейной поздовжньої і поперечної резки листового металла. На гильотинных ножницах може производиться резка листов, как по разметке, так і без нее - по заднему или боковому упорам.

В зависимости от типа приводу верхнего ножа гильотинные ножницы бывают:

Гідравлические гильотинные ножницы є наиболее мощными, длина реза у них достигает 8 і более метров, толщина разрезаемого материала - до 60 миллиметров.

Гильотинные ножницы з механическим приводом во многом схожи з гідравлическими ножницами, основным отличием является система привода: оба руху лезвия (и вверх і вниз) обеспечиваются кривошипным механізмом.

Ножницы з механическим приводом не обладают високою мощностью і применяются для резки материалов максимальной толщиной 3 - 8мм. Однако скорость реза у етого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гідравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкції приводу верхнего ножа:

У гильотинных ножниц з прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гідроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц з поворотной балкой перемещение верхнего ножа происходит за счет обертання балки вокруг центров, находящихся на боковых стенках в задньої частини верстата. Поскольку система приводу поворотной балки находится внутри корпуса машины - ножницы з поворотной балкой более компактные.

При относительно низкой стоимости ножниц з поворотной балкой, компактности і простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.





Н-478 Ножницы гильотинные листовые з наклонным ножом. Назначение і область применения

Ножницы кривошипные листовые Н-478 з наклонным ножом для резки листа толщиной свыше 16 мм і шириной до 2000 мм предназначены для листового материала з при σвр 50 кг/мм 2 (σвр = 500 МПа).

При резке стали з пределом прочности больше или меньше 50 кг/мм 2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулювання ножниц». При етом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Поперечная резка листа производится за один ход ножа по разметке или з помощью заднего упора. Продольная резка — при длине реза более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Ножницы могут быть использованы на складах і цехах различных предприятий при температуре окружающей среды -20°С ... +40°С, где требуется резка листовой стали.

Привід гильотинных ножниц Н478 осуществляется от електродвигуна через клиноременную передачу. Ножевая балка гильотины получает возвратно-поступательное рух от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравновешивателем.

Усилие на ножевую балку от коленчатого вала передається двумя шатунами. Муфта увімкнення ножниц з двумя поворотными шпонками, тормоз ленточный, периодического дії. Периодичность торможения достигается за счет ексцентричного розположення шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется її забегание под действием сил инерции.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, рух которой согласовано з движением ножевой балки.

Механические ножницы Н 478 снабжены задним упором. Для безопасной роботи на ножницах предусмотрена защитная решетка.

Гильотинные ножницы Н-478 могут работать на одиночных і автоматических ходух. Керування кнопкове з пульта керування і от ножной педали.

Ножницы изготовляются з основними параметрами по ГОСТ 6282—64

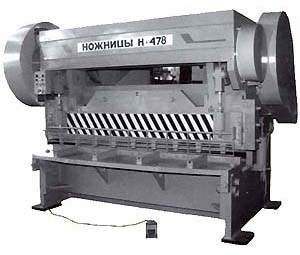

Загальний вигляд гильотинных ножниц Н-478

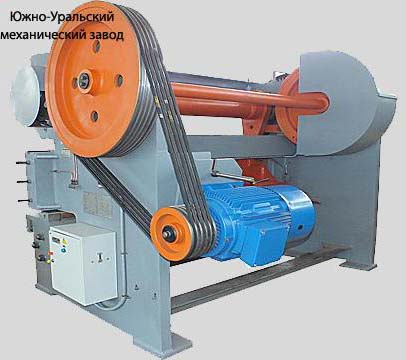

Н-478 фото гильотинных ножниц

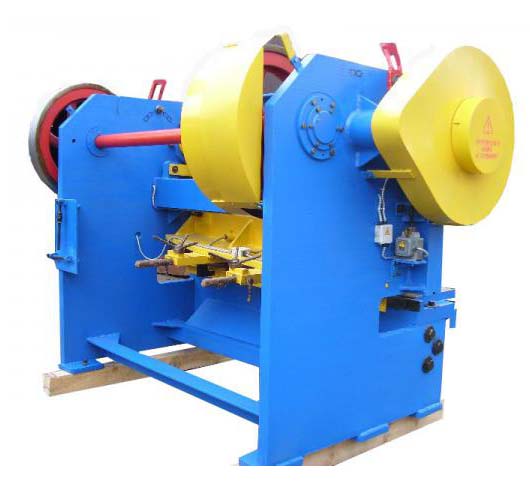

Н-478 фото гильотинных ножниц

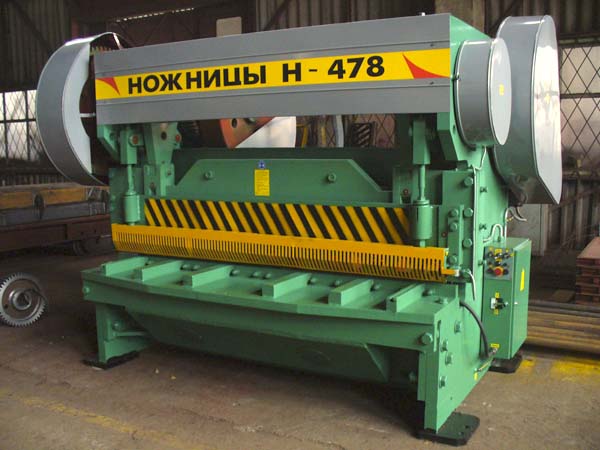

Н-478 фото гильотинных ножниц

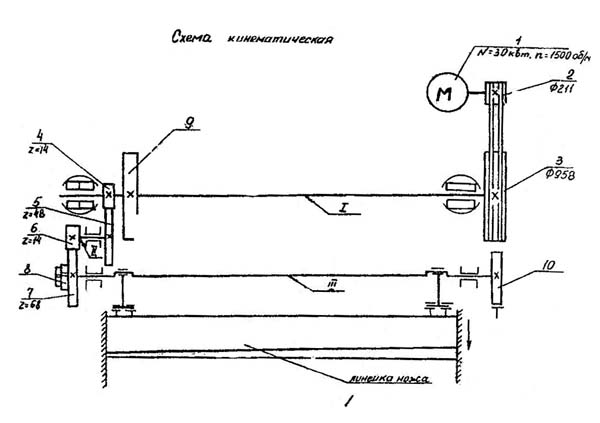

Кінематична схема ножниц Н-478

Н-478 кинематика ножниц гильотинных

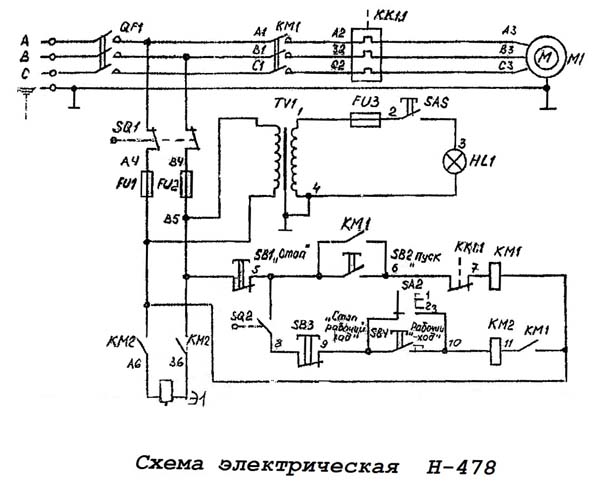

Схема електрична принципова гильотинных ножниц Н-478

Схема електрична принципова гильотинных ножниц Н-478

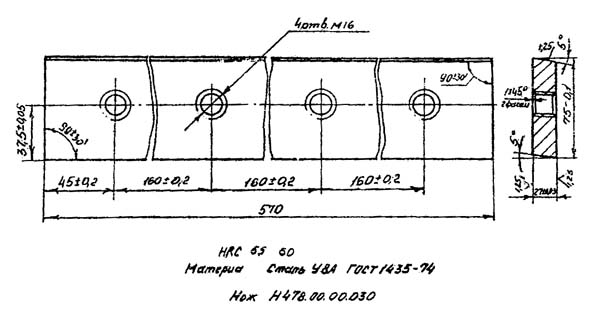

Креслення ножа гильотинных ножниц Н-478

Нож гильотинных ножниц Н-478

Нож для гильотинных ножниц 27 х 75 х 570

  1. Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С і 6ХС по ГОСТ 5950—73
  2. Твердость ножей — HRC 54 ... 58
  3. Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
  4. Поле допуска размеров s а В комплекта ножей — по h11
  5. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
  6. H14; h14; ±IT14/2
  7. На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для складових ножей).
  8. Остальные технические требования для комплекта ножей по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основні і присоединительные розміри. Технічні требования



Технічні характеристики гильотинных ножниц Н-478

Наименование параметра Н-478
Основні параметри ножниц
Наибольшая толщина разрезаемого листа при σвр 50 кг/мм 2 (σвр = 500МПа), мм 16
Наибольшая длина разрезаемых листов в мм, мм 2000
Число ходов ножа в минуту не менее 20
Ход ножа, мм 140
Угол наклона подвижного ножа в градусах 2°04'
Ширина отрезаемого листа по заднему упору, мм 650
Число режущих кромок ножа 4
Расстояние между стойками в свету, мм 2300
Расстояние от уровня пола до плоскости нижнего ножа, мм 850
Расстояние от кромки нижнего ножа до станины (вылет), мм 600
Максимальное усилие реза, кгс
Количество прижимов 1
Ход прижима, мм 25
Режимов роботи 2 (одиночный/ непрерывный)
Тип тормоза ленточный
Електроустаткування
Електродвигун, кВт 30
Габарит і масса ножниц
Габарит ножниц (длина х ширина х высота), мм 3150 х 2275 х 2350
Масса ножниц, кг 11000
