MML-01 Верстат токарний настільний
схеми, опис, характеристики

Токарно-гвинторізний настільний верстат MML-01 поставляється компанією "Кратон", заснованою 1992 року співробітниками Тихоокеанського Державного університету. Торгова марка Кратон з'явилася 1999 року. Центральний офіс компанії знаходиться у місті Хабаровськ.

Виробнича база Кратон налічує 90 заводів у Південно-Східній Азії та Росії, серед яких найбільші промислові підприємства, що випускають продукцію провідних світових брендів.

На сьогоднішній день Кратон є одним із найбільших постачальників електроінструменту, верстатів, зварювального обладнання та оснащення. У структурі компанії - сім великих філій, що охоплюють усі регіони країни та представництва у 80 містах.

Кратон MML-01 Верстат токарно-гвинторізний настільний. Призначення, сфера застосування

Даний верстат є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.

Верстат призначений для токарної обробки заготовок із металів або пластмас з поверхнями, що мають форму тіл обертання. При цьому оброблена поверхня деталі може бути зовнішньою або внутрішньою, циліндричною, конічною або складною, утвореною поєднанням різних кривих.

Токарний верстат металу MML-01 призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення.

Верстат MML-01 є настільним токарним верстатом і призначається для всіляких токарних робіт:

• проточка та розточування циліндричних, фасонних та конічних поверхонь
• свердління, зняття фасок
• розточування
• відрізка
• Широкий діапазон регулювання частоти обертання та швидкості поздовжньої подачі збільшує арсенал ріжучого інструменту, що застосовується.

Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.

У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.

Верстат призначений для роботи від однофазної мережі змінного струму напругою 220 ± 10 % і частотою 50 Гц.

Верстат призначений для експлуатації у таких умовах:

• температура довкілля від +5 до +35 °С
• відносна вологість повітря до 80 % за температури 25 °С

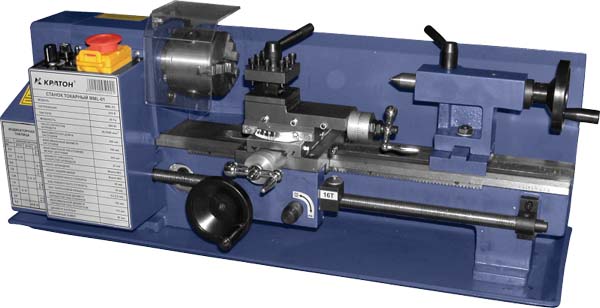

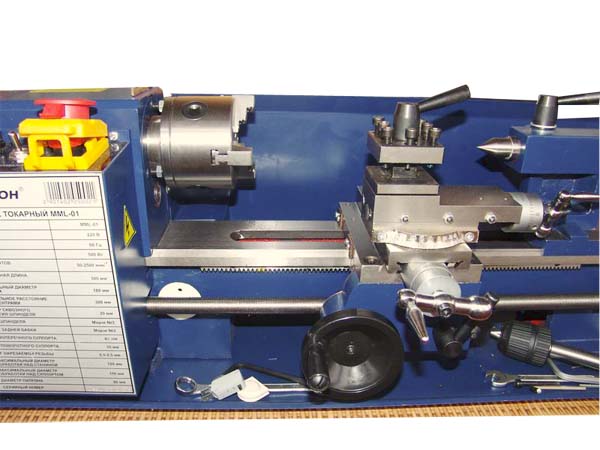

Загальний вигляд токарного верстата MML-01

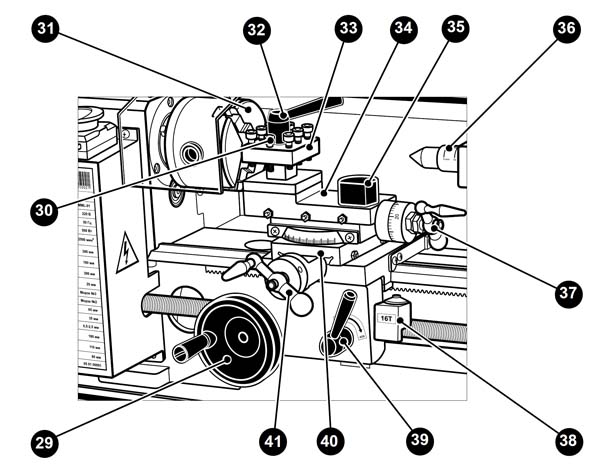

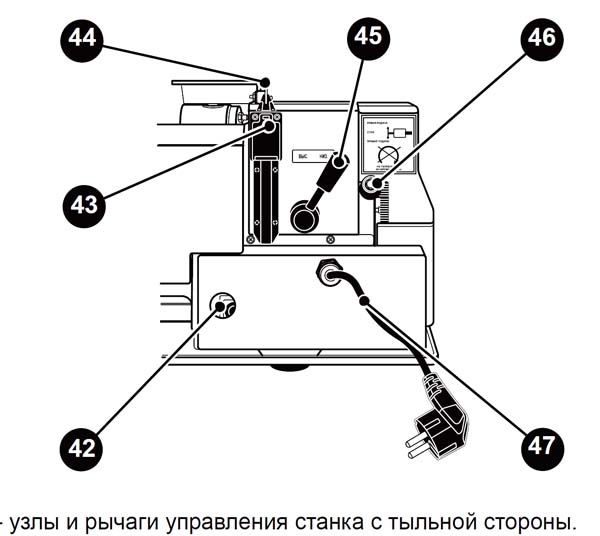

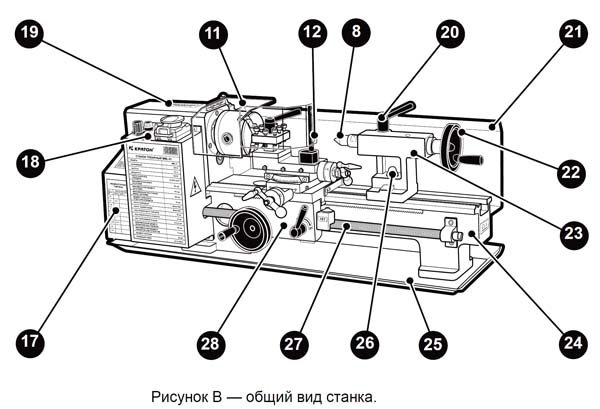

Розташування складових частинин токарного верстата MML-01

Специфікація складових частинин токарного верстата MML-01

8. Центр задньої бабки

11. Екран захисний для трикулачкового патрона, що самоцентрує.
12. Екран для різцетримача супорта

17. Гітара змінних зубчастиних коліс
18. Панель керування
19. Передня бабка
20. Фіксатор пінолі задньої бабки
21. Задня захисна стінка
22. Маховик ручної подачі пінолі задньої бабки
23. Задня бабка
24. Станина верстата
25. Піддон верстата
26. Гайка фіксації поздовжнього переміщення задньої бабки
27. Ходовий гвинт
28. Супорт верстата
29. Маховик ручного поздовжнього переміщення супорта
30. Гвинти для закріплення токарного різця у різцетримачі
31. Трикулачковий патрон верстата, що самоцентрується (далі «патрон»)
32. Фіксатор різцетримача
33. Різцеутримувач
34. Поворотний супорт
35. Утримувач екрану різцетримача
36. Піноль задньої бабки
37. Ручка подачі поворотного супорта
38. Індикатор нарізування різьблення
39. Важіль увімкнення автоматичної подачі супорта верстата
40. Поперечний супорт
41. Ручка подачі поперечного супорта
42. Кришка щіткового вузла електродвигуна верстата (2 шт.)
43. Аварійний мікровимикач електродвигуна верстата (спрацьовує при відкриванні екрана 11)
44. Планка мікровимикача для закріплення екрана 11
45. Важіль перемикання високої та низької ступенів частоти обертання патрона 31
46. Важіль установки автоматичного подавання супорта 28 в позиції «Вперед / Нейтральна / Назад»
47. Кабель електроживлення з вилкою для підключення до розетки електромережі

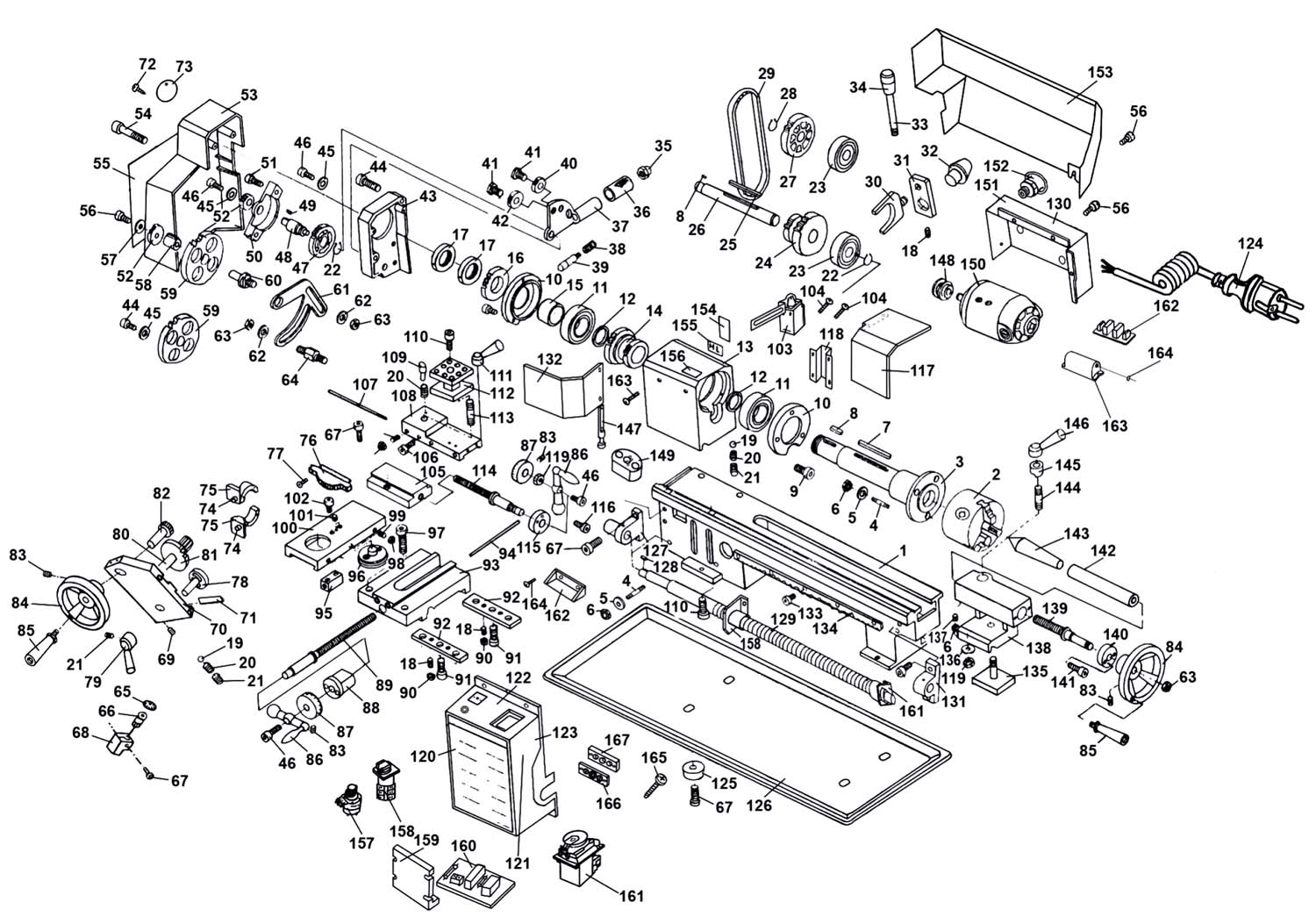

Схема збирання токарного верстата MML-01

Схема збирання токарного верстата MML-01. Дивитись у збільшеному масштабі

№ - Найменування комплектуючої деталі	№ - Найменування комплектуючої деталі
Станина з напрямними Патрон трикулачковий Шпиндель Шпилька Шайба гайка Шпонка Шпонка Гвинт Кришка Підшипник Кільце розпірне Корпус передньої бабки Блок зубчастиних коліс Втулка Колесо зубчасте гайка Гвинт Кулька сталева Весна Гвинт Кільце стопорне Підшипник Блок зубчастиних коліс Шпонка напрямна Вал Шків Кільце стопорне Ремінь Веделька Тарілка Колонка Стрижень Ручка Гайка ковпачкова Насадка Сектор Весна Ось Колесо зубчасте Ось Колесо зубчасте Кришка Гвинт Шайба Гвинт Колесо зубчасте Ось Шпонка Напівкорпус Гвинт Зубчасте колесо Кришка Гвинт Табличка Гвинт Шайба Втулка Колесо зубчасте Вал Тарілка Шайба гайка Вал Індикатор Ось Гвинт Кронштейн Штифт Пластина базова Тарілка Гвинт Диск Штифт Ходова напівгайка Планка Гвинт Вал Важіль Вал Колесо зубчасте Шестерня Гвинт Маховик Ручка Ручка кінцівки Перехідник Ходовий гвинт гайка Гвинт Планка Каретка Клин	Ходова гайка Диск поворотний Гвинт гайка Гвинт Поперечний супорт Гвинт Гвинт Мікровимикач Гвинт Каретка Гвинт Клин Поздовжній супорт Палець Гвинт Фіксуюча ручка Різцеутримувач Шпилька Гвинт ходовий Барабан Гвинт Екран Кронштейн гайка Наклейка Наклейка Наклейка Коробка Кабель електроживлення з вилкою Підтримка Корито Кронштейн Шпонка Ходовий гвинт Наклейка Кронштейн Екран Гвинт Рейка Тарілка Шайба гайка Корпус задньої бабки Гвинт ходовий Фланець Гвинт Гільза Задній центр Шпилька Головка Ручка Ось Шків Утримувач Електродвигун Кожух Утримувач кабелю електроживлення Кожух захисний Наклейка Наклейка Наклейка Регулятор Запобіжник + Обмежувач Утримувач Зарплата Вимикач Плата + Полиця Кожух + Винт Гвинт Гвинт Тарілка Тарілка

Технічні характеристики токарно-гвинторізного верстата Кратон MML-01

Найменування параметру	ММЛ-01	ММЛ-02	ММЛ-03
Основні параметри верстата
Найбільший діаметр заготовки над станиною, мм	180	230	230
Найбільший діаметр заготовки над супортом, мм
Найбільша довжина заготовки у центрах (РМЦ), мм	300	500	750
Рекомендована глибина точення за один прохід, мм	0,1
Максимальна глибина точення за один прохід, мм	0,2
Максимальний розмір державки різця, мм
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм	20	20	20
Конус шпинделя	Морзе 3	Морзе 3	Морзе 3
Число ступенів частот прямого обертання шпинделя	Б/с	Б/с	Б/с
Частота прямого обертання шпинделя, об/хв	50..2500	100..1800	100..1800
Диаметр токарного патрона, мм	80	100	100
Супорт. Подання
Найбільше поздовжнє переміщення каретки супорта, мм
Переміщення супорта поздовжнє на один поділ лімба, мм	0,025	0,025	0,025
Найбільше поперечне переміщення супорта, мм	65	125	125
Переміщення супорта поперечне на один поділ лімба, мм	0,025	0,025	0,025
Найбільше переміщення поворотного супорта (різцевих санок), мм	35	48	48
Кут повороту різцевих санчат, град	±90°	±90°	±90°
Межі поздовжніх робочих подач супорту, мм/про
Межі кроків різьб метричних, що нарізаються, мм	0,5; 0,7; 0,8; 1,0; 1,25; 1,5; 1,75; 2,0; 2,5	0,5..3,0	0,5..3,0
Задня бабка
Конус задньої бабки	Морзе 2	Морзе 2	Морзе 2
Найбільше переміщення пінолі, мм
Електроустаткування
Номінальна напруга живлення,	220 в 50 Гц	220 в 50 Гц	220 в 50 Гц
Електродвигун головного приводу, кВт	0,5	0,75	0,75
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	695 х 310 х 305	1055 х 575 х 570	1300 х 575 х 570
Маса верстата, кг	38	105	135
