ДА2238 Пресс гідравлический колонного типа для пластмасс
схеми, опис, характеристики

Відомості про виробника гідравлічного пресса ДА2238

Производитель гідравлічного пресса для пластмасс ДА2238 - Рязанский завод тяжелого кузнечно-прессового оборудования, ТяжПрессМаш, основанный в 1955 году.

В настоящее время однокривошипный пресс ДА2238 производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

В настоящее время однокривошипный пресс ДА2238 производит, также, ООО СО "Прессмаш", г. Москва

ДА2238 пресс гідравлический колонный для прессования изделий из пластмасс. Назначение, область применения

Пресс гідравлический моделі ДА2238 усилием 6300 кН (630 тс) предназначен для прессования изделий из пластмасс в закрытых прессформах; (как з арматурой, так і без нее) из реактопластов методом прямого (компрессионного) і трансферного прессования (литье пластмасс под давлением) з предварительным подогревом материала і без него. Пресс може быть использован также для мелких вытяжных і штамповочных работ.

Гідравлический пресс ДА2238 може использоваться для изготовления изделий из пластмасс і резины, а также для работ з тонколистовым металлом, і всякими невзрывоопасными смесями.

Благодаря своей универсальности і наличию индивидуального приводу пресс ДА2238 може быть использован как на крупных специализированных предприятиях по переработке пластмасс в химической, автомобильной, електротехнической, радиотехнической, електронной, приборостроительной промышленности, а также при производстве товаров народного потребления.

Принцип роботи і особливості конструкції пресса ДА2238

Пресс ДА2238 - колонного типа. Стол і верхняя траверса станины соединены в жесткую конструкцию з помощью четырех колонн і стяжных гаек.

Стол пресса сварной конструкції, верхняя плоскость стола имеет продольные пазы для крепления прессформы і поперечные — для установки рольганга, по которому перемещается прессформа во время її переустановки.

В центре стола выполнено отверстие для выталкивателя, по бокам — отверстия под колонны і циліндри подъема.

Верхня траверса — сварная деталь коробчатой формы — несет главный цилиндр, механізмы удерживающие, гідрообладнання з баком наполнения і площадку обслуживания.

Ползун литой конструкції; з помощью биметаллических разрезных втулок направляется по колоннам. Нижня плоскость ползуна имеет пазы для крепления прессформы.

Колонны пресса — кованые; разрезные гайки — литые. В прессе предусмотрена возможность механической фиксации гаек против самоотвинчивания після затяжки колонн.

Гідроциліндри — главный і механізма подъема — плунжерного типа.

Выталкиватель — цилиндр поршневого типа. На верхнем торце штока выполнено отверстие М56х4 для подсоединения вузла к системе выталкивания в прессформе. На днище цилиндра устанавливается механізм контроля пути выталкивателя. Механізм состоит из кронштейна з закрепленными на нем конечными выключателями, контролирующими положения штока выталкивателя:

• нижнее;
• верхнее (3 размера);
• промежуточное (переключение з замедленного ходу на ускоренный після срыва вироби).

Удерживающий механізм фиксирует ползун в крайнем верхнем і в трех промежуточных положениях. Состоит из поршневого цилиндра-упора і штанги, имеющей направление в верхней траверсе і установленной на ползуне.

Шток-упор входит в зацепление з зубьями на штанге з помощью находящейся в корпусе цилиндра пружины; отвод упора выполняется подачей жидкости в штоковую полость цилиндра.

Для бесступінчастого контроля положения ползуна используется сельсинный преобразователь линейных перемещений. Сигналы от преобразования дублируются конечным переключателем (крайнее верхнее положение ползуна).

Для переустановки прессформ используется рольганг, выполненный в виде двух поворачивающихся рам, несущих ролики. По плоскости стола прессформа перемещается по подпружиненным роликам.

После установки і закрепления прессформы пружины сжимаются і прессформа опирается на поверхность стола. При необходимости (замена пружины, заводка болта для крепления пресс-формы і т. п.) ролики могут выниматься.

При работе пресса рамы устанавливаются вдоль стола і фиксируются штырями.

Для смены прессформ используются четыре блока з кронштейнами, закрепляемыми на переднем і заднем торцах верхнего листа стола.

Рабочая зона пресса закрыта сетчатым ограждением.

Смазка комбинированная.

Цилиндры, насосы і аппаратура керування постоянно смазываются рабочей жидкостью — маслом. Остальные трущиеся поверхности смазываются вручную.

Режими роботи: наладочный, напівавтоматический.

В напівавтоматическом режиме пресс може работать з подпрессовками (от одной до трех); без подпрессовок; з выталкивателем і без выталкивателя; з двумя варіантами основной технологической выдержки:

• подъем давления в главном цилиндре до робочого і выдержка на етом давлении;
• подъем давления в главном цилиндре до робочого з післядующим сбросом давления до значения промежуточного і выдержка на промежуточном давлении.

Для предупреждения повреждений изделий при срыве предусмотрена малая скорость переміщення штока выталкивателя вверх.

В зависимости от наличия или отсутствия сочленения штока з прессформой малая скорость штока може потребоваться или в начале ходу, или в средней его частини. Поетому предусмотрены два варіанта роботи:

• быстро — медленно — быстро;
• медленно — быстро.

Программа роботи пресса задается установкой универсальных переключателей на пульті керування в необходимые положения согласно технологии изготовления вироби.

Керування кнопкове.

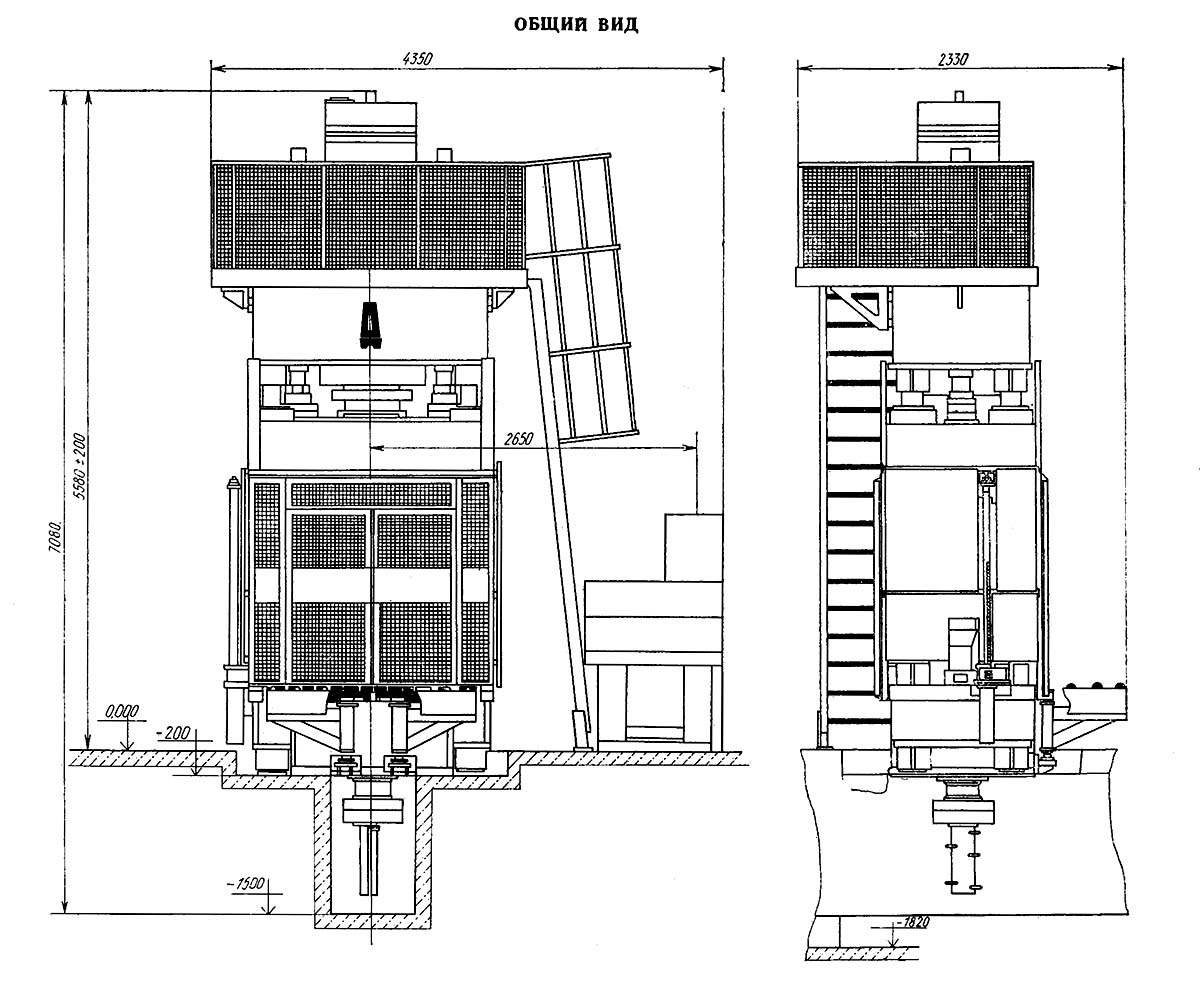

Загальний вигляд гідравлічного пресса ДА2238

Загальний вигляд гідравлічного пресса ДА2238

Загальний вигляд гідравлічного пресса ДА2238. Дивитись у збільшеному масштабі

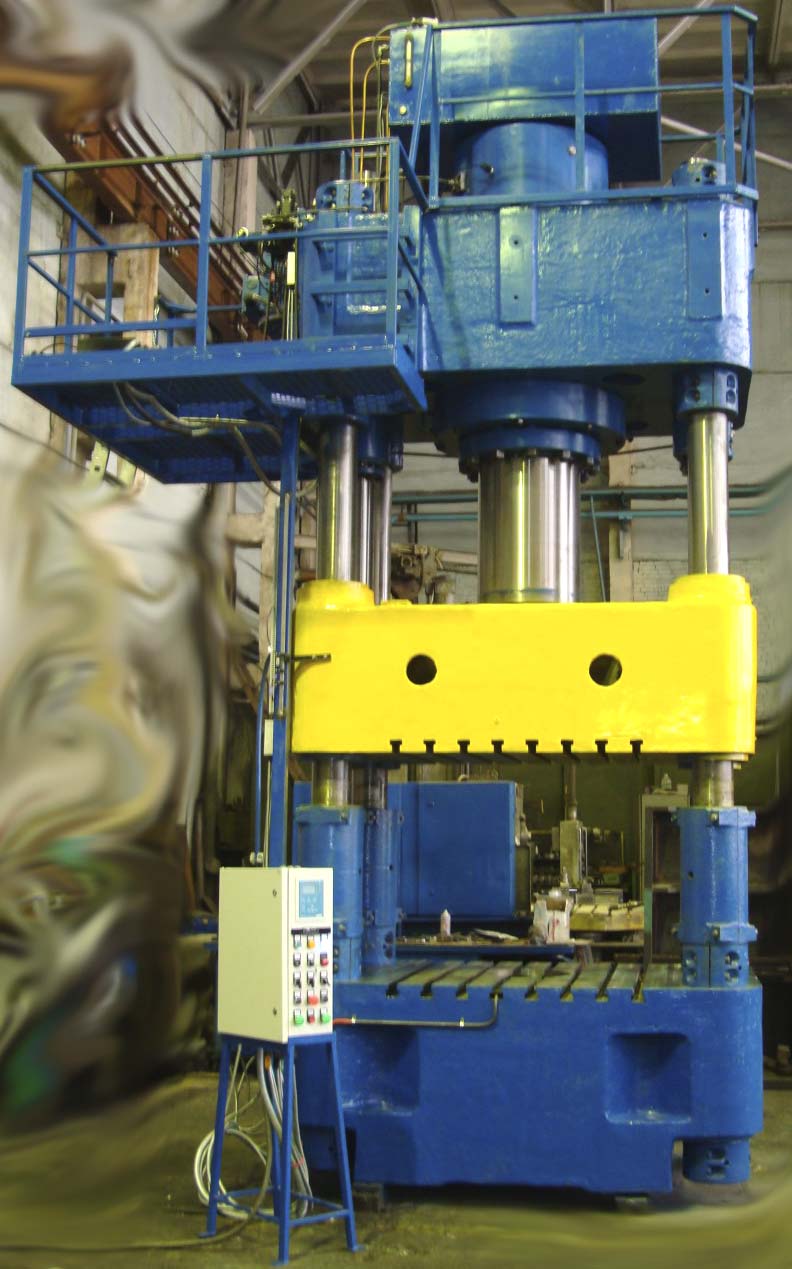

Фото гідравлічного пресса ДА2238

Фото гідравлічного пресса ДА2238

Фото гідравлічного пресса ДА2238. Дивитись у збільшеному масштабі

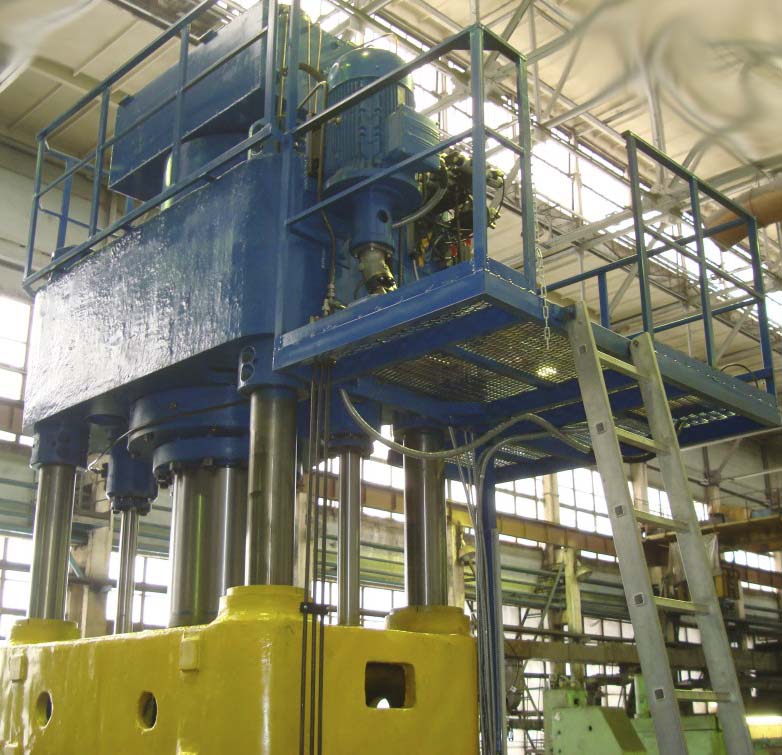

Фото гідравлічного пресса ДА2238

Фото гідравлічного пресса ДА2238. Дивитись у збільшеному масштабі

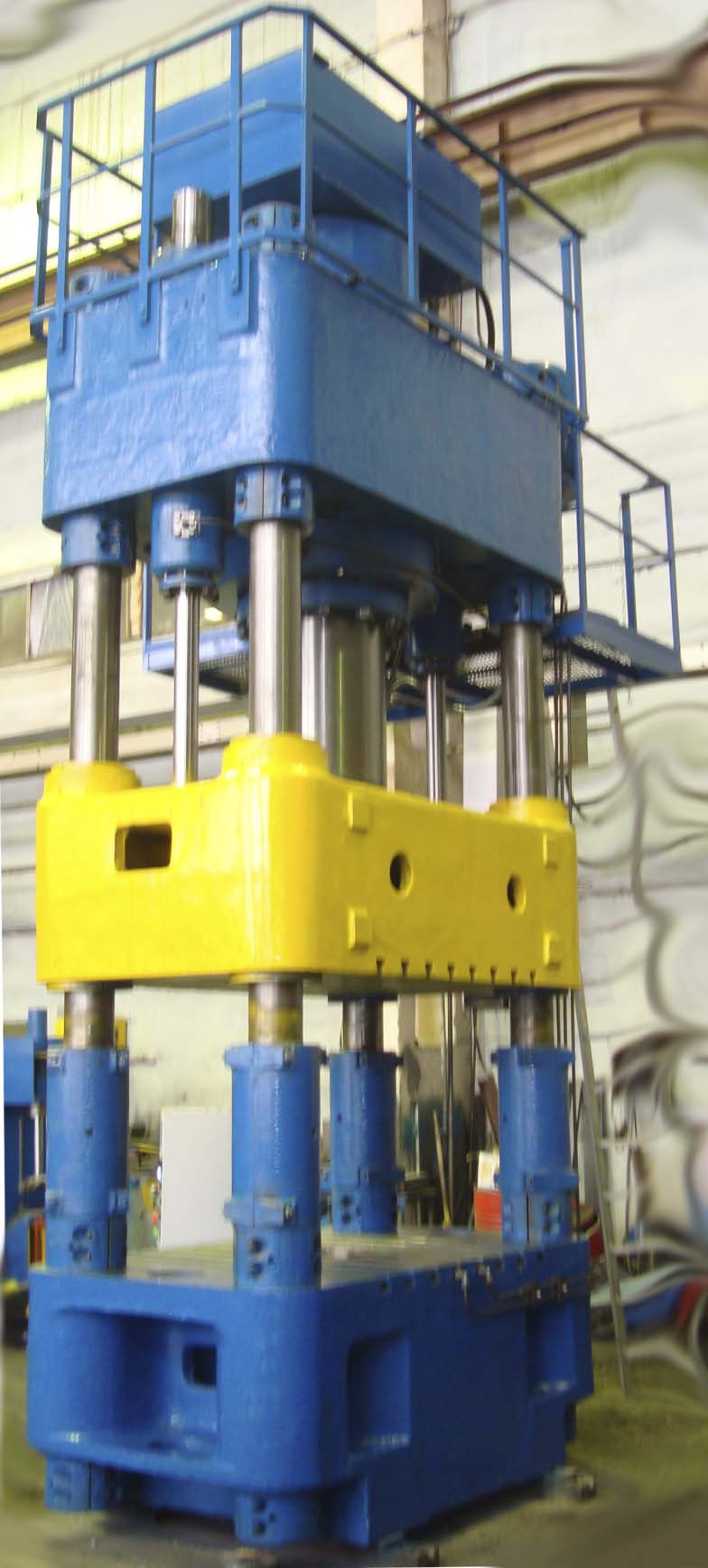

Фото гідравлічного пресса ДА2238

Фото гідравлічного пресса ДА2238. Дивитись у збільшеному масштабі

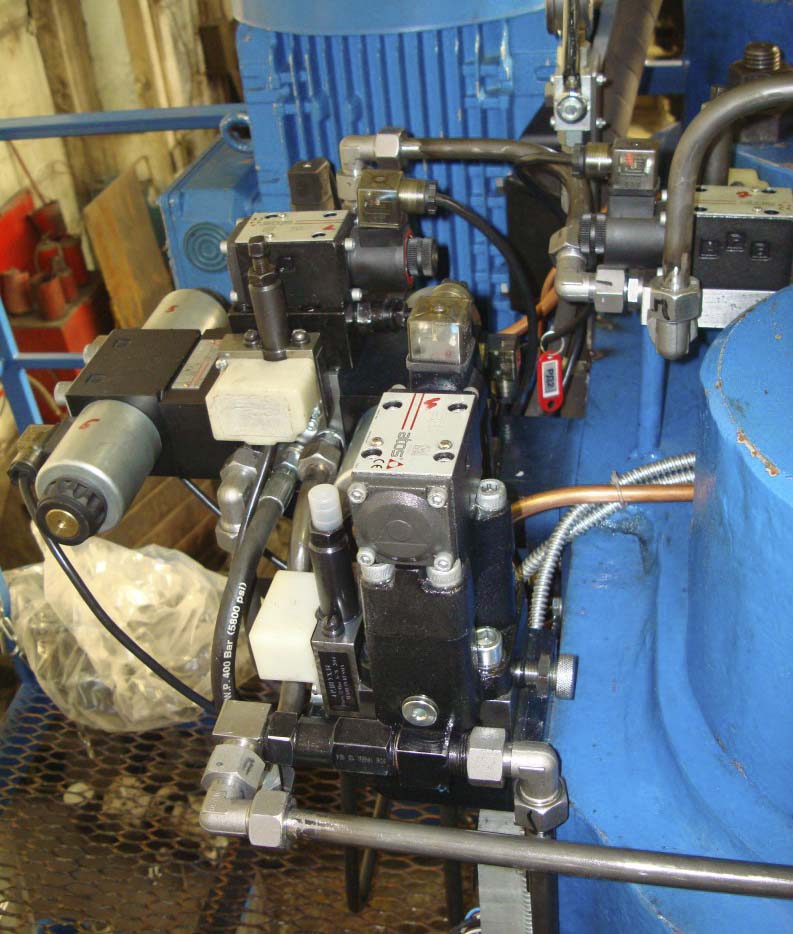

Гідроаппаратура гідравлічного пресса ДА2238

Гідроаппаратура гідравлічного пресса ДА2238. Дивитись у збільшеному масштабі

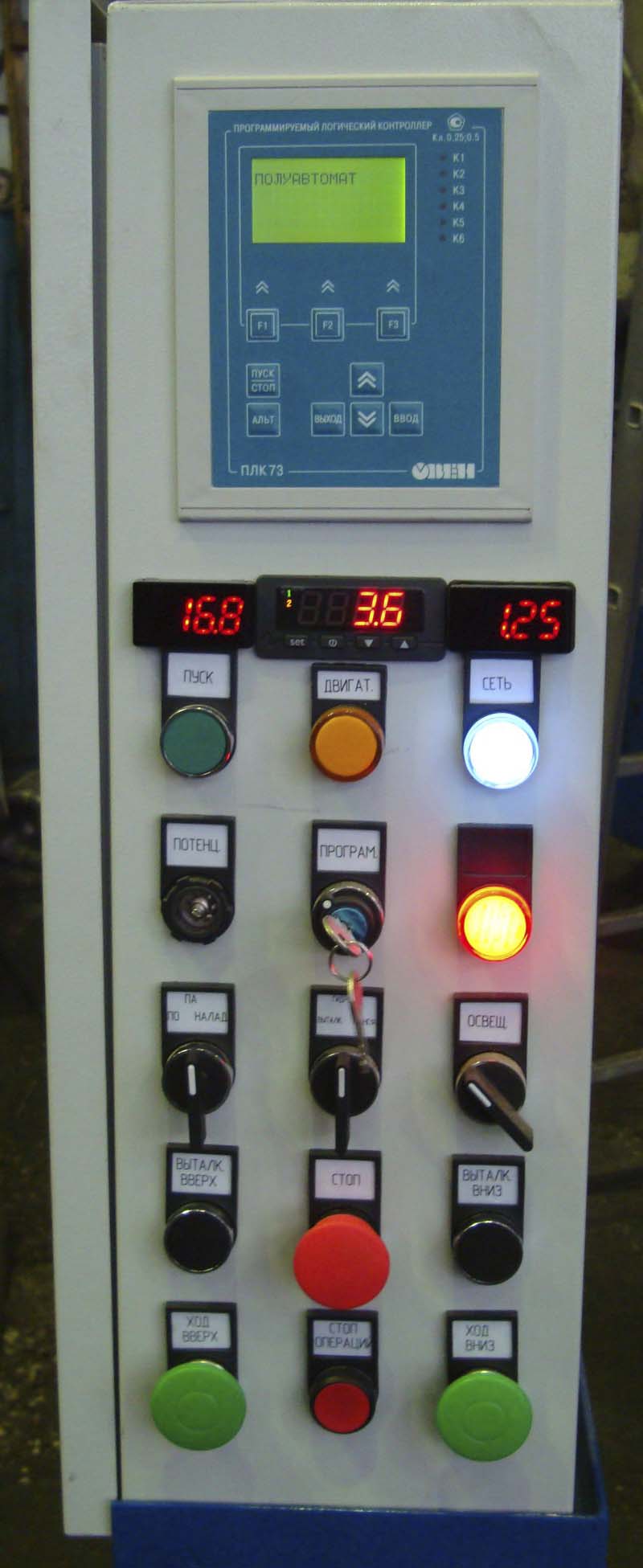

Контроллер гідравлічного пресса ДА2238

Контроллер гідравлічного пресса ДА2238. Дивитись у збільшеному масштабі

Технічні характеристики пресса ДА2238

Наименование параметра	ДА2238
Основні параметри
Номинальное усилие пресса, кН (тс)	6300 (630)
Наибольший ход штока (ползуна), мм	800
Наибольшее расстояние между столом і штоком - открытая высота пресса, мм	800
Розміри стола, мм	1250 х 1400
Скорость робочого ходу ползуна, мм/сек	25..1
Скорость холостого ходу ползуна вверх / вниз, мм/сек	46/ 100
Номинальное усилие нижнего выталкивателя вверх, кН (тс)	1000 (10)
Ход нижнего выталкивателя, мм	450
Скорость робочого ходу выталкивателя (при ходе вверх), мм/сек
Скорость возвратного ходу выталкивателя (при ходе вниз), мм/сек
Максимальная выдержка под давлением, з (мин)	0..999
Температура нагрева прессформ, К
Точность поддержания заданной температуры нагрева прессформ, К
Цикл роботи пресса	Полуавтомат
Електроустаткування
Количество електродвигателей
Електродвигун насоса гідростанції, кВт (об/мин)
Габарити і масса пресса
Габарити пресса (длина ширина высота), мм	4180 х 2330 х 5570
Масса верстата, кг	33000
